Зошто се повеќе клиенти избираат C-GIS?

Што е C-GIS?

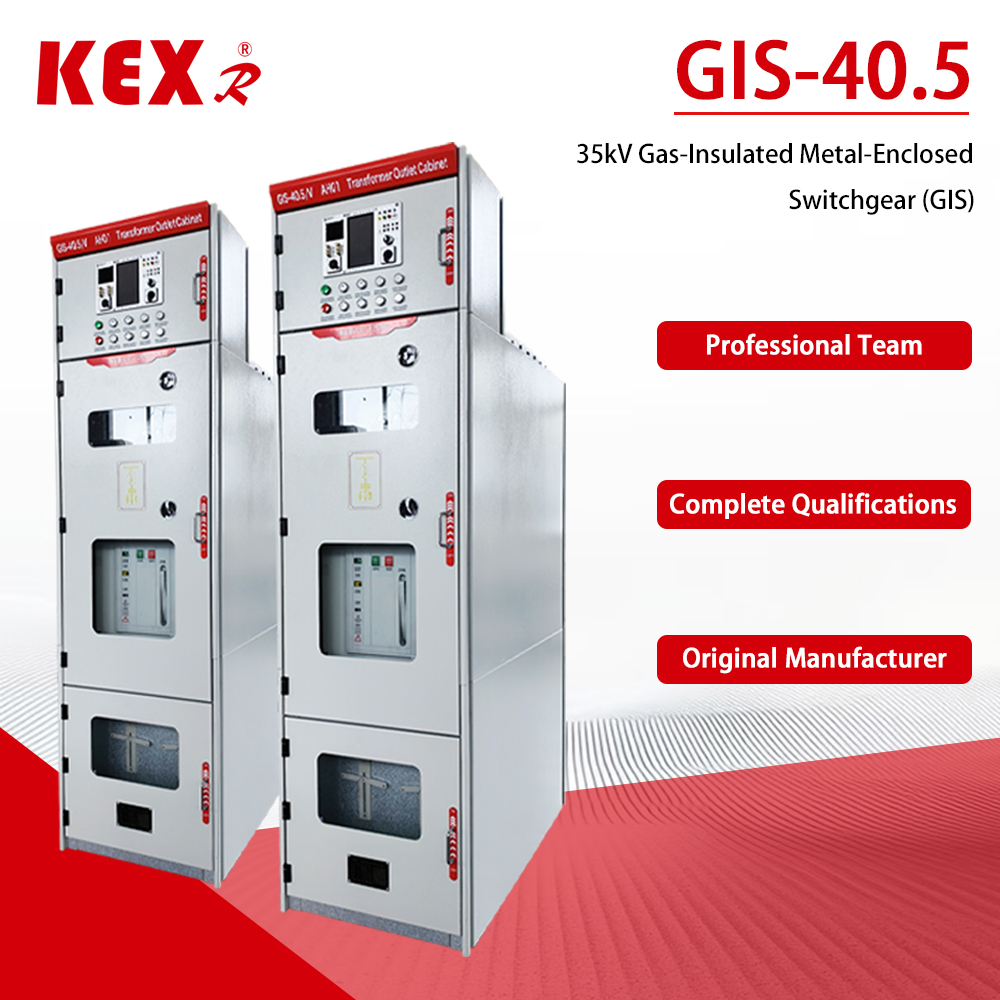

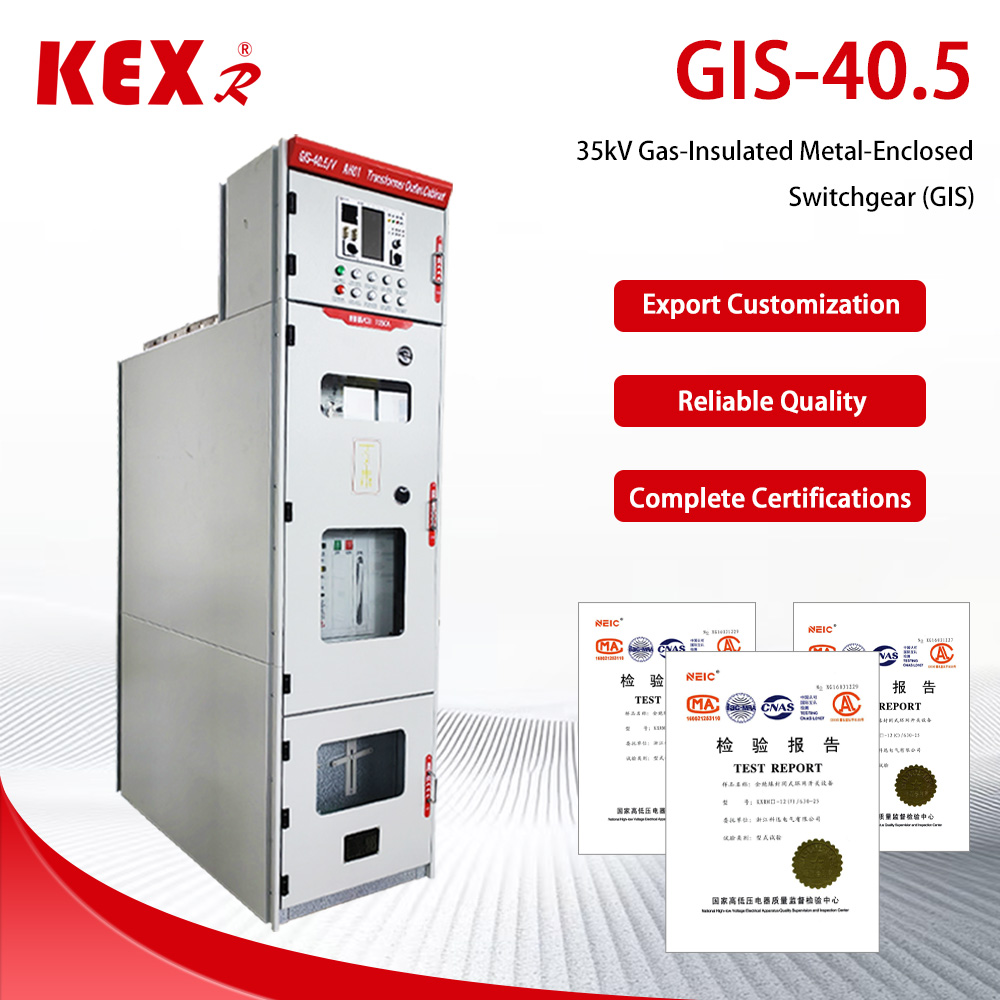

На40,5kV C-GIS кабинет(заеднички во 35kV системи) е успешно проширување на ГИС технологијата на среднонапонското поле. Нејзиниот основен дизајн концепт е како што следува:

1.Целосно запечатена структура: сите високонапонски живи делови се запечатени во затворена кутија за гас заварена со плочи од нерѓосувачки челик, која е целосно изолирана од надворешната средина.

2.Изолација на гас: кутијата за гас се полни со изолационен гас за да го замени воздухот како изолационен медиум. Вообичаените изолациони гасови вклучуваат:

3.SF (сулфур хексафлуорид): традиционалниот мејнстрим медиум има одлични перформанси на изолација, но се соочува со притисок од околината поради високиот ефект на стаклена градина.

4.Гас за заштита на животната средина: Со цел да се исполни целта на „двоен јаглерод“, пазарот почна да прифаќа сув воздух, азот (N) или нов гас за заштита на животната средина како алтернативи за промовирање на зелениот развој.

5.Вакумски прекинувач: Јадрото на струјното коло прекинато на разводната опрема обично прифаќа вакуумски прекинувач за да го заврши поврзувањето и исклучувањето на колото.

6. Модуларен дизајн: производот е составен од неколку стандардни модули (како што се модул за прекинувач и магистрален модул), кои можат флексибилно да се комбинираат на терен и лесно да се прошират.

Основни предности и применливи сценарија

Во споредба со традиционалниот (воздух изолиран панел), 40,5 kV C-GIS ги има следните извонредни предности, но исто така треба да обрне внимание на неговата висока почетна цена:

1.Компактна структура, заштеда на простор: бидејќи перформансите на изолација на гас се далеку подобри од воздухот, големината на кабинетот е значително намалена. Во споредба со AIS со истата спецификација, површината што ја зафаќа C-GIS може да се намали за повеќе од 50% или дури за 76%, што е особено погодно за урбани трафостаници со тесни земјишни ресурси.

2. Силна еколошка приспособливост, безбедност и сигурност: целосно запечатениот дизајн му овозможува да се спротивстави на суровите средини како што се голема надморска височина, влажност, солена магла, загадување и кондензација. Деловите под напон не се изложени, а безбедноста е висока. Дури и при нула манометарски притисок (истекување на гас), сè уште може да се одржи одредено ниво на изолација.

3. Во основа без одржување, намалувајќи ги трошоците за работа и одржување: бидејќи основните компоненти се изолирани од надворешното опкружување, тие во основа не се под влијание на прашина и влага, достигнувајќи го нивото на основното одржување.

4.Повисока почетна инвестиција: Поради употребата на пософистицирани материјали и процеси (како што се нерѓосувачки челик, роботско заварување, откривање истекување на хелиум итн.), почетната цена за набавка на C-GIS е обично повисока од AIS.

Со овие предности, C-GIS е широко користен во нови станици за производство на енергија (фотонапонски, ветерна енергија), трансформација на урбана дистрибутивна мрежа, железнички транзит, високи згради, индустриски и рударски претпријатија, центри за податоци и трафостаници во сурови средини (како што се голема надморска височина, крајбрежни области и индустриски зони со големо загадување).

Структурни и дизајнерски карактеристики

Со цел да се обезбеди сигурност и доверливост на опремата во текот на целиот животен циклус (до 30 години или дури и подолго),40,5kV C-GIS ги има следните карактеристики во структурниот дизајн и технологијата на производство:

1. Заштита на високо ниво: Нивото на заштита на воздушната кутија генерално достигнува IP67, што може да се спротивстави на влијанието на краткотрајното потопување.

2.Процес на прецизно заварување: кутијата за гас обично е направена од плоча од нерѓосувачки челик 304 со дебелина од 3 мм, која автоматски се заварува со ласер од роботи за да се обезбеди цврстина и затегнатост на заварот.

3.Строго откривање на истекување: по производството, ќе се користи детектор за истекување со масен спектрометар со хелиум со висока прецизност за откривање за да се осигура дека годишната стапка на истекување на SF гасот е ≤0,1%, а некои производи од високата класа може да достигнат дури и ≤0,01%.

4.Интелигентна интеграција: Новата генерација на интелигентни GIS кабинет има вградени сензори како температура, делумно празнење, механички карактеристики итн., кои поддржуваат следење на состојбата во реално време, далечински управувач и рано предупредување за дефекти и е важен дел од реализацијата на паметната мрежа.
