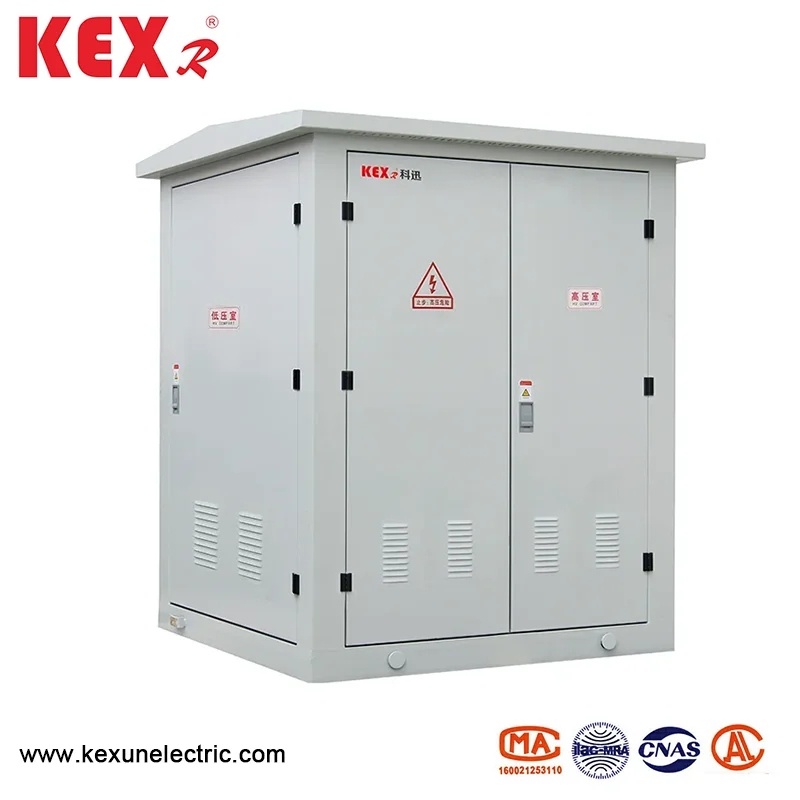

Минијатурирана трафостаница од типот на европската кутија

◆ Севкупна структура

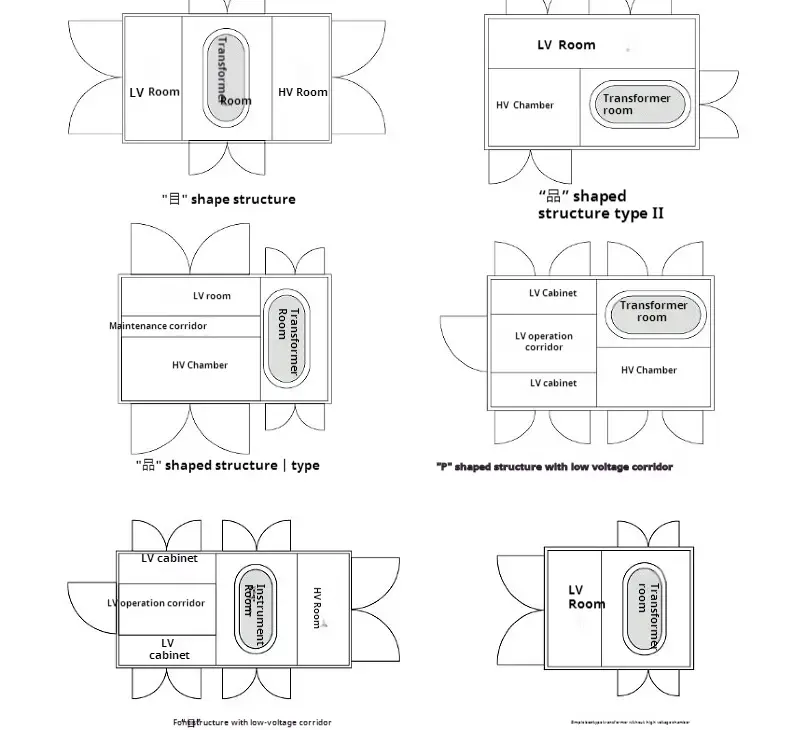

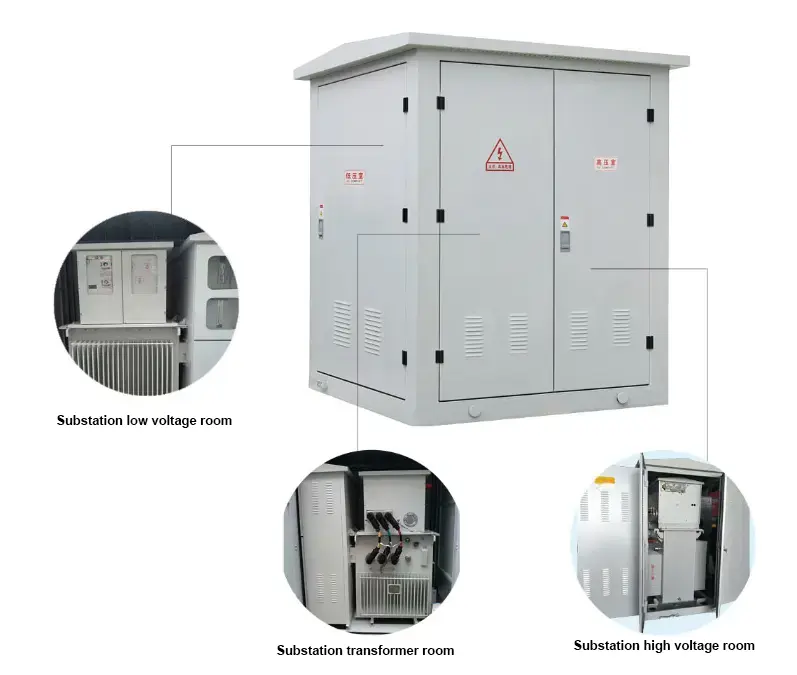

1. YB □ -12 Минијатуризирана трафостаница од типот на европска кутија главно се поделени на три дела: просторија за прекинувачи со висок напон, просторија за трансформатор и просторија за прекинувачи со низок напон, која може да се транспортира одделно.

2. Производот усвојува уникатен дизајн на дисипација на топлина со голем циклус за да се обезбеди нивото на пораст на температурата на производот и одделното запечатување помеѓу просториите нема да формира размена на топлина помеѓу просториите.

3. Школката на производот е изработена од висококвалитетна плоча од не'рѓосувачки челик. Сите делови од структурата на челичната плоча претрпеа специјален третман со антикорозија, а структурата на плочата од не'рѓосувачки челик има силна отпорност на корозија и добра механичка јачина.

4. Производот може директно да се инсталира во затворен простор без дополнителна основа за градење, што заштедува трошоци и простор и е погодно за инсталирање.

◆ Комора со висок напон

Склопувањето исполнет со гас SF6, независно развиен од нашата компанија, е усвоен за висок напон, а сите разводни и автобуси се запечатени во затворена кутија од не'рѓосувачки челик без изложено наполнето тело надвор. Безбедно работење и висока сигурност; Целосно модуларен дизајн, сите модули можат да го реализираат режимот на поврзување на страничниот излез и врвната експанзија според барањата за потрошувачка на енергија и да ги задоволат потребите на шемата за напојување во максимална мерка.

◆ Комора со низок напон

Линиите со низок напон на влезот и излезните линии се изработени од нови прекинувачи на колачи со куќишта, со големина, без големина, ослободени од лакови и лесни за замена. Мултифункционален интелигентен сеопфатен контролер за заштита и нов интегриран уред за компензација на реактивна моќност.

◆ Комора на трансформатор

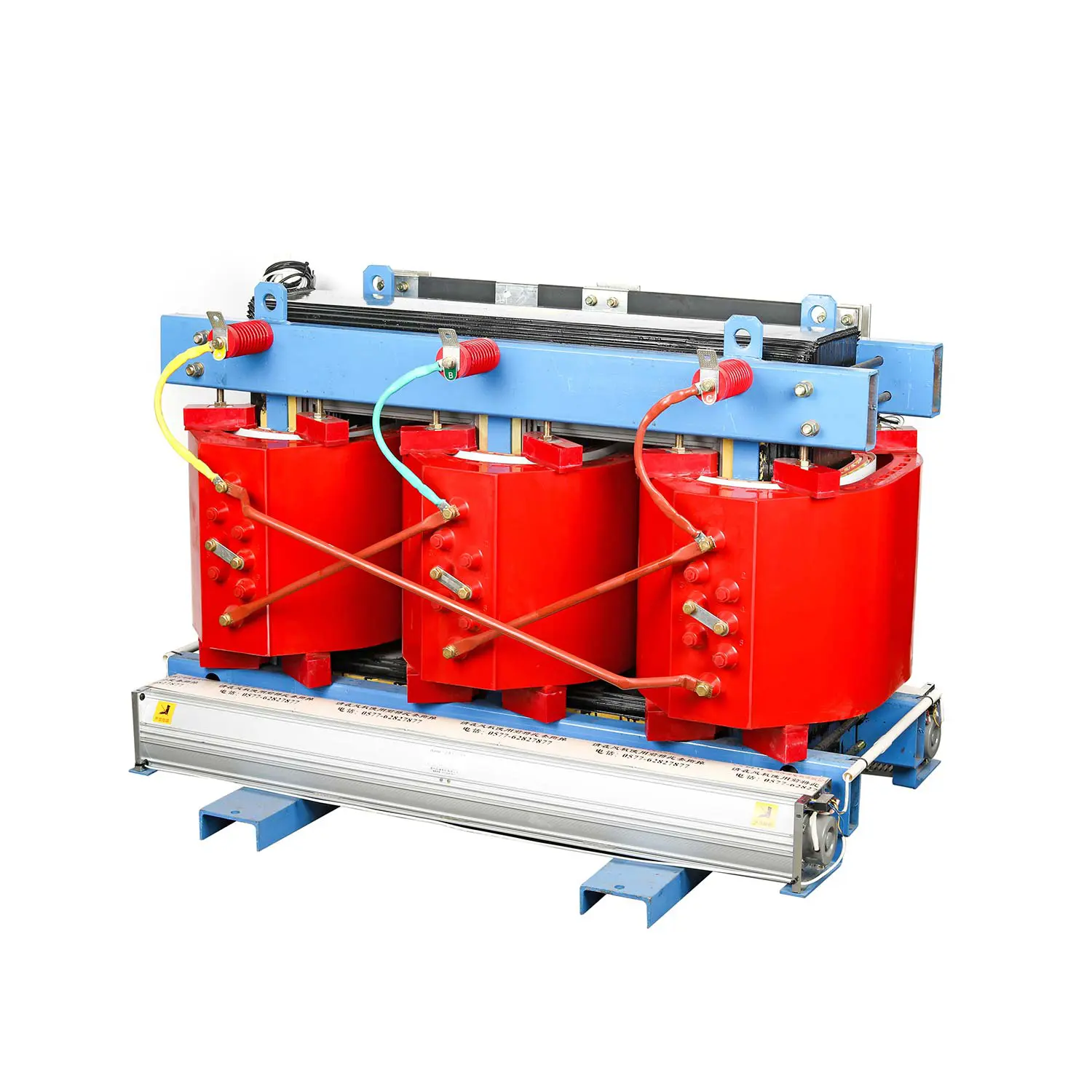

The transformer is fully insulated with epoxy resin, and the insulation and heat resistance level is F, and the transformer does not have any combustion-supporting materials, and does not produce any gas or other intermediate products that are not conducive to the environment during operation, so it has the characteristics of good flame retardancy, environmental protection and energy saving.

◆ Внатрешна врска

Трансформаторот на напон и кинескиот цврст прекинувач се поврзани со цврстите изолирани додатоци на компанијата, кои се целосно изолирани и безбедни и сигурни

● Функција и карактеристики

Високиот напонски комора на минијатурирана европска кутија трафостаница е составена од прекинувач за оптоварување со висок напон, осигурувач со висок напон и молња, кој може да го запре преносот на електрична енергија и да има преоптоварување и заштита од краток спој во исто време. Комората со низок напон е составена од прекинувач за воздух со низок напон, струен трансформатор, амперметар и волтметар. Минијатурираната европска трафостаница на кутии усвојува водечка технологија за обработка и има добра отпорност на корозија и отпорност на абење. Неговите предности се флексибилна комбинација, удобен транспорт, инсталација и градежништво, ниска цена, без загадување и безбедно и сигурно работење. Во исто време, минијатурираната трафостаница на Европската кутија е уред со висок степен на автоматизација и таа е дизајнирана интелигентно, што може целосно да ги заштити сите делови и да ги задоволи потребите на без надзор. Општо земено, минијатурираната трафостаница на Европската кутија е вид на трансформатор на кутии што заштедува инвестиции и добива најбрз ефект.

● Комората со висок напон

Комората со висок напон е генерално заштитена со комбинација на прекинувач за оптоварување и осигурувач. Откако ќе се разнесе една фаза од осигурувачот, трифазните патувања за поврзување. Прекинувачите за оптоварување се достапни во компримиран тип на воздух, вакуумски тип, сулфур хексафлуорид тип, итн., Кој може да дистрибуира механизам за работа и да реализира автоматска надградба; Осигурувачот е осигурувач за ограничување на струјата со висок напон со напаѓач, кој има сигурни активности и голем капацитет на кршење. Погледнете ја табелата подолу за главните технички параметри. За трансформатори над 800kVA, прекинувачите на вакуумско коло, како што се Zn12, Zn28 и VS1, можат да бидат избрани за заштита.

● Комората со низок напон

Главната страна на прекинувачот на комората со низок напон усвојува универзален или интелигентен прекинувач, кој може селективно да го заштити колото; Излезниот прекинувач усвојува нов вид прекинувач за пластична обвивка, кој е мал по големина и кратко во лакот, до 30 кола; Постојат режими за вклучување на контакт и безконтакт за корисниците да изберат.

● Трансформаторот

YB □ -12 Минијатуризирана трафостаница од европска кутија од типот на кутија Изберете ниски загуби, нафта, целосно запечатени трансформатори S9, S10 и S11 серии или изберете смола или номкс хартија изолирана со трансформатори кои се вклопуваат во животната средина.

Табели со параметар за перформанси

◆ Технички параметри на прекинувачот за оптоварување

◆ Технички параметри на осигурувач со висок напон

◆ Технички параметри на прекинувачот со низок напон

● Услови за употреба во животната средина

◆ Висина: Минијатурираната трафостаница од типот на европската кутија треба да се користи во рок од 4000м

◆ Температура: -25 ~ 40

◆ Релативна влажност: дневниот просек не е повеќе од 95%, а месечниот просек не е повеќе од 90%;

◆ Место за инсталација: Нема пожар, опасност од експлозија, спроводлива прашина, хемиски корозивен гас и насилна вибрација. Ако се надминат горенаведените услови, корисниците можат да се консултираат со нашата компанија.

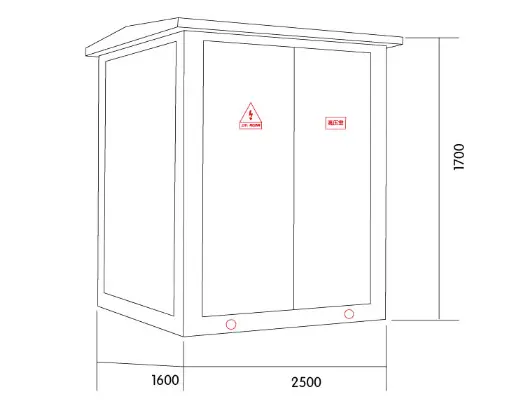

● Дијаграм за димензија на распоред

● Зошто да изберете KEXR?

◆ Предности на производот: Нашата минијатурирана трафостаница од типот на европска кутија има многу патенти и донесе разни сертификати (ISO9001,3C, итн.) ， Одличен квалитет на производот е основа на нашето основно.

◆ Предности на цената ： Од гледна точка на клиентот, KEXR верува дека мал профит, но брз промет може да ги натера претпријатијата да преживеат подолго време. Затоа, цената на производот на KEXR е пониска од просекот на индустријата и ние усвојуваме чекор-по-чекор ценовни списоци, а повеќе набавки ќе донесат повеќе попусти.

◆ Предности на обезбедување на квалитет: Ние нудиме гаранција од 12-24 месеци за повеќето производи на KEXR, што го надминува онаа на повеќето наши врсници.

◆ Единствена шема за прилагодување: Со оглед на индивидуалните потреби на клиентите, можеме да произведеме прилагодени производи за да исполниме различни сценарија за употреба.
