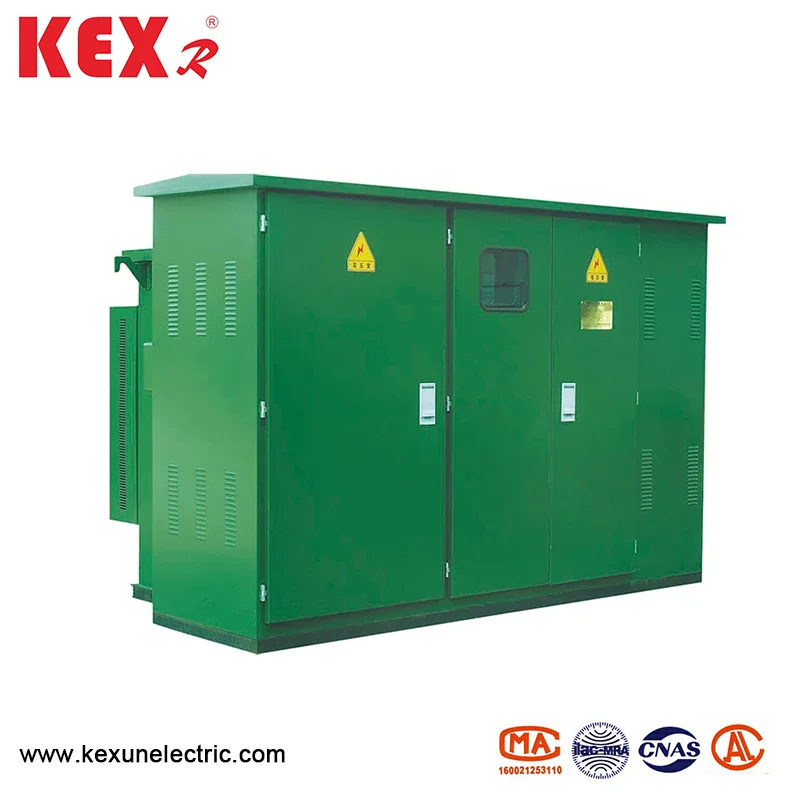

Пред-инсталирана трафостаница од типот на американската кутија

Карактеристики на структурата на производот

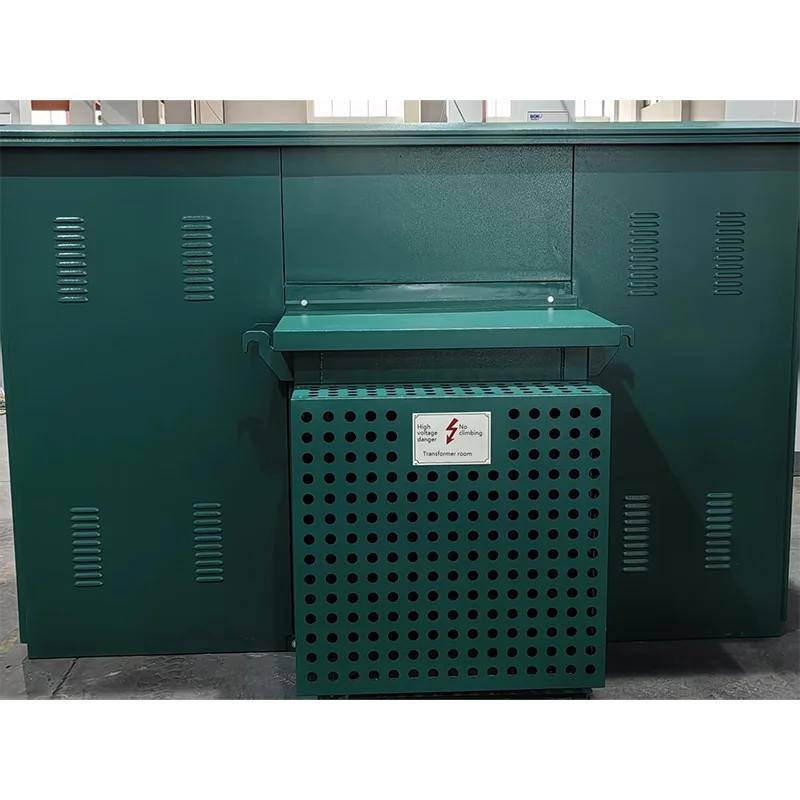

◆ Пред-инсталираната американска кутија од типот на американската кутија ZBW-12 има компактна структура и мал волумен, што е само околу 1/3 ~ 1,5 од оној на домашниот европски трансформатор на кутии со ист капацитет, со што значително го намалува просторот на подот.

◆ трафостаницата усвојува целосно запечатена и целосно изолирана структура, без изолација од растојание и со сигурност ја заштитува личната безбедност.

◆ Високо-напонски жици може да се користи и за прстенеста мрежа и за терминал, со флексибилен режим на напојување и голема сигурност.

◆ Одлични перформанси на трансформаторот: ниска загуба, низок бучава и пораст на ниска температура; Силен капацитет на преоптоварување, отпорност на краток спој и отпорност на влијание.

◆ Запознајте ги сите видови на барања за напојување со низок напон, кои можат да се изберат според шемата или да се дизајнираат сами.

Табела за технички параметри

● Осигурувач

Високиот напонски страна на претходно инсталираната американска кутија од типот на кутијата е обезбедена со целосна заштита од серија Поврзување на осигурувачи за заштита од резервна копија и осигурувач на приклучок, што е едноставно во принцип, економично и сигурен; Осигурувачот за заштита од резервна копија е осигурувач со високо-напон на струја што го зголемува маслото со голем капацитет на кршење. Само кога трансформаторот не успее внатрешно, осигурувачот на приклучокот е опремен со двоен чувствителен осигурувач, што може да обезбеди двојна заштита на струјата и температурата. Откако ќе се разнесе двојниот чувствителен осигурувач, јадрото на осигурувачот може лесно да се замени на лице место.

● Структура и оперативна секвенца

1. Распоредот

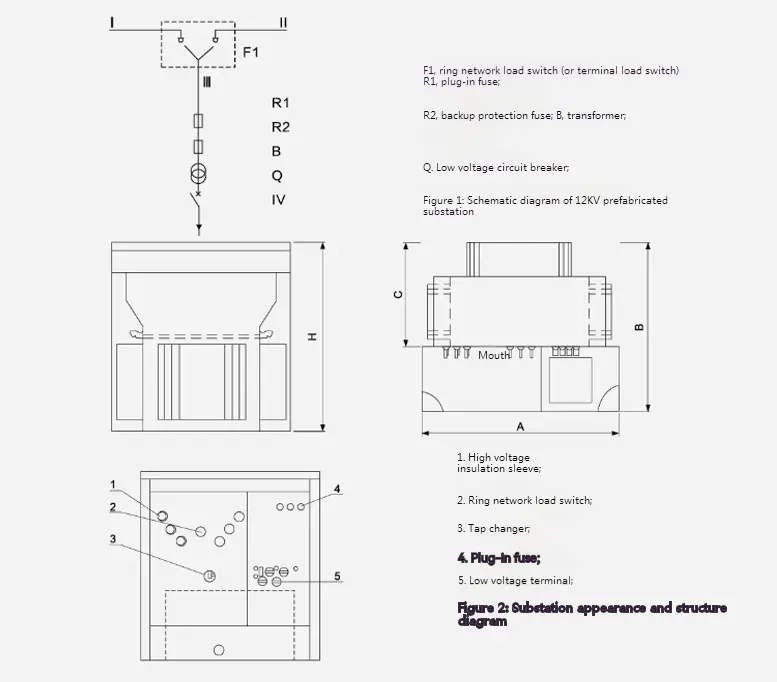

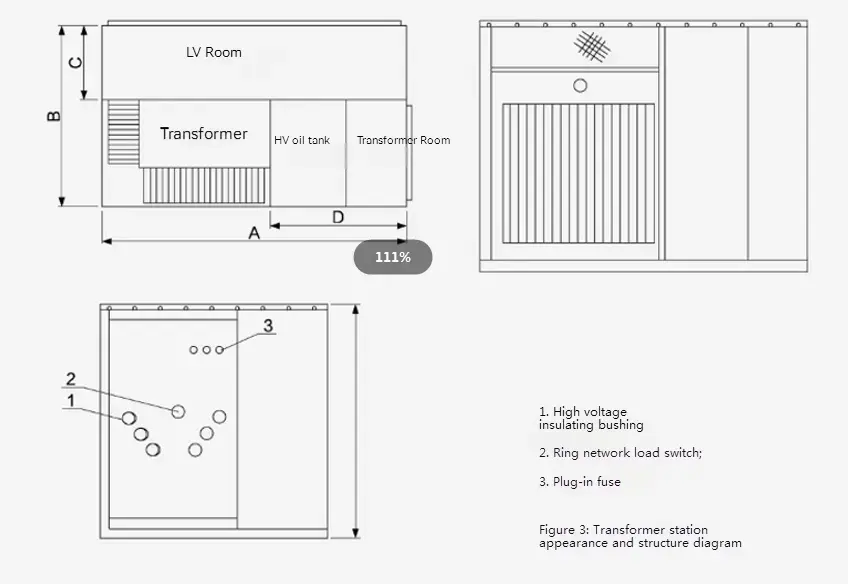

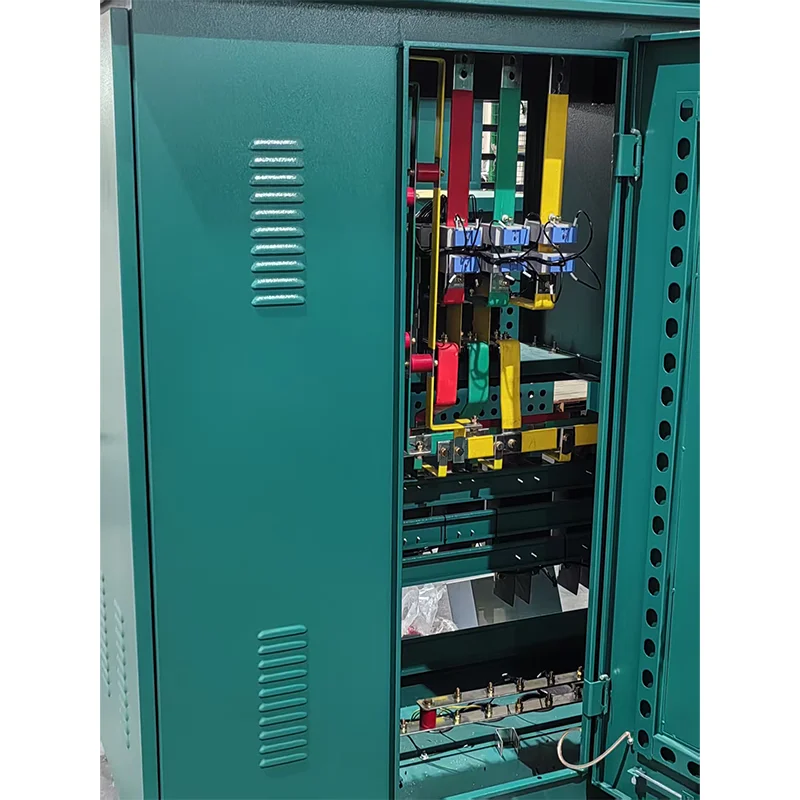

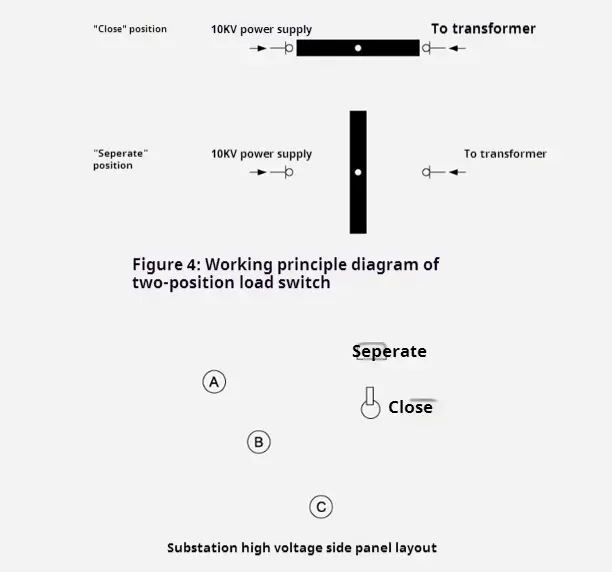

За обликот и структурата од 10KV ZBW-12 претходно инсталирана трафостаница од типот на американската кутија, видете Слика 2 и Слика 3. Резервоарот за масло е поделен на два дела: горниот дел е резервоарот за масло со високо напон и долниот дел е резервоарот за масло за трансформатор. Двата дела се само електрично поврзани, но маслото е блокирано. Шематскиот дијаграм е прикажан на Слика 1, во која линиите „I“ и „I“ се филијали на мрежни мрежи “, гранките на LL“ се гранки на трансформаторот, а „V“ е излез со низок напон. Трафостаницата може да се користи и во системот за напојување на мрежната мрежа и во терминалниот систем, а конверзијата е многу удобна. Добивката на линијата и гранката „Lⅲ“ се менува со прекинувачот за оптоварување на мрежата на прстенот. Во исто време, дојдовниот терминал на високо-напонската страна на трансформаторот е опремен со осигурувачи за заштита од резервна копија и осигурувачи на приклучоци за да се заштити дефектот на краток спој и преоптоварувањето и заштитата на преоптоварувањето на гранката. Во исто време, може да се инсталираат и високо-напонски уреди за прикажување и молња. Крајот на нисконапон на трансформаторот се појавува откако ќе помине низ мерач и прекинувач со низок напон на колото.

Димензии и тежина

2. Трансформаторот

Пред-инсталираната трафостаница од типот на американската кутија KEXR ја усвојува новата трифазна серија S9 и S11 серија со три фазни трансформатори на нафта имаат предности на ниска загуба без оптоварување, пораст на ниска температура, низок бучава и мала висина. Губењето без оптоварување и загубата на оптоварување на трансформаторот се пониски од оние на оригиналниот S9 трансформатор, достигнувајќи го домашното напредно ниво во моментов. Трансформаторот е со целосно запечатена структура, што ефикасно го изолира загадувањето на воздухот и деградацијата на изолацијата предизвикана од влага. Воздушна перница од 40-90мм е оставена на горниот дел од резервоарот за нафта, што може да ја игра улогата на дисипација на топлина и да се лади заедно со бранувањето на обвивката на резервоарот за нафта и може ефикасно да го намали внатрешниот притисок.

Димензии и тежина

3. осигурувач за заштита од резервна копија

Тој е поврзан во серија со осигурувачот на приклучокот во гранката на трансформаторот (види R1 и R2 на Слика 2) за да формира осигурувач за заштита со целосен опсег. Дува само кога има дефект на краток спој во трафостаницата, така што веројатноста за дување е многу мала. Инсталиран е во горниот резервоар за масло, а резервоарот за масло треба да се отвори доколку се ажурира.

4. Осигурувач на приклучок

◆ Неговото јадро на топење има двојна чувствителност (температура и струја), односно се топи кога страната на оптоварувањето не успее (преоптоварување или прекумерна температура). Осигурувачот на осигурувач и резервна копија на осигурувачот се користи во серија, што може да го заштити целиот опсег од мала струја (неколку пати во) до голема струја (неколку десетици килограми), а максималната струја на кршење е 50ka.

◆ Разумното совпаѓање на резервниот осигурувач и осигурувачот на приклучок директно влијае на перформансите на целата трафостаница. Погледнете ја следната табела за дел од упатствата за избор на осигурувачи во 10kV претходно инсталирана американска кутија тип на трафостаница само за референца. Белешка: Не е погоден за други видови на трафостаници.

● Преглед на димензијата на претходно инсталираната трафостаница од типот на американската кутија
