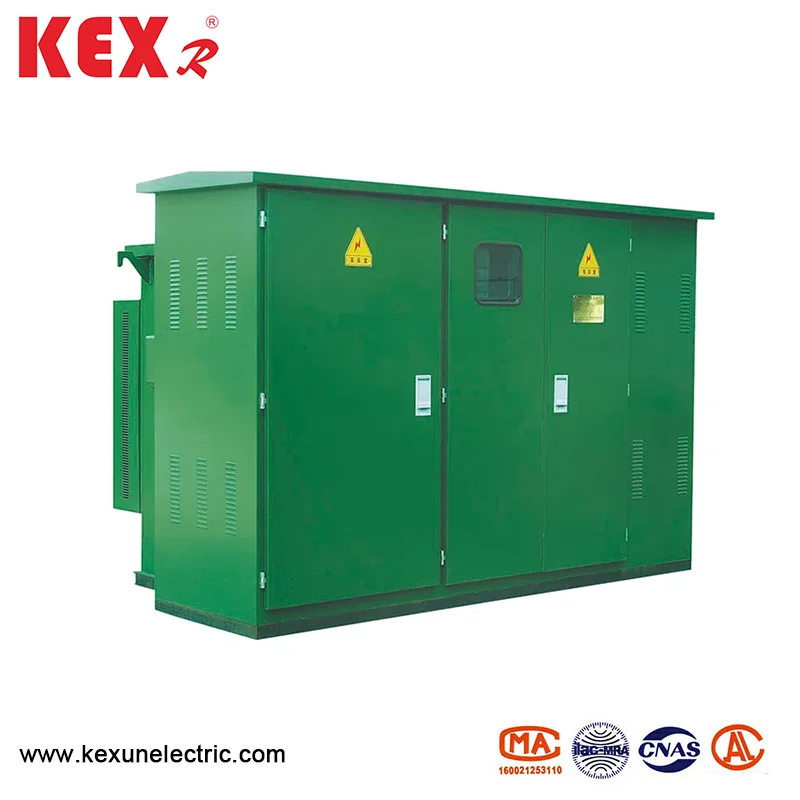

Пред-инсталиран кабинет од типот на американската кутија

● Предности на производот

1. Пред-инсталиран кабинет од типот на американската кутија има компактна и стандардна структура, мал простор на подот, далеку помалку од европскиот тип со ист капацитет.

2. Запечатена, изолирана структура, силна безбедност.

3. Пред-инсталираниот кабинет од типот на американската кутија усвојува трансформатори со мала загуба, низок шум, пораст на ниска температура, силен капацитет на преоптоварување, отпорност на краток спој и силна отпорност на влијание обезбедува високи перформанси на производот.

4. Прифатете разни решенија за да ги задоволите прилагодените потреби на клиентите и да се справите со различни сценарија за употреба.

● Структура на кабинетот

◆ Севкупниот распоред

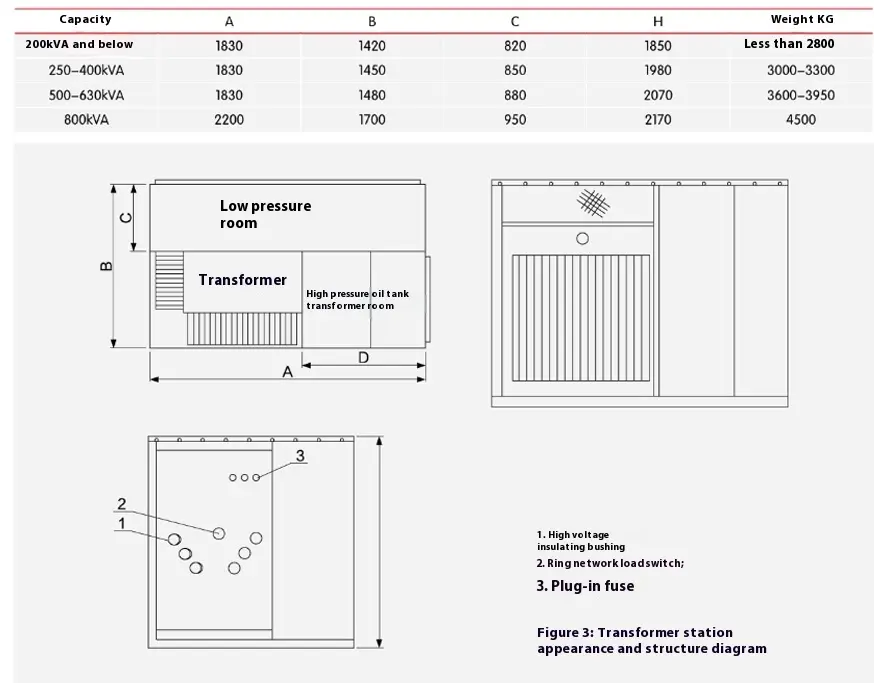

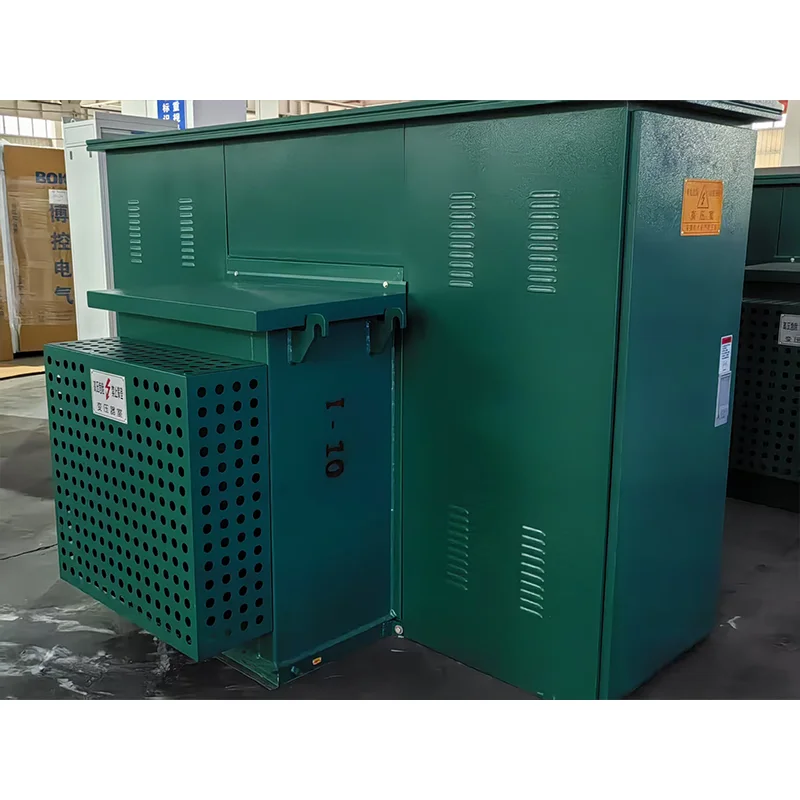

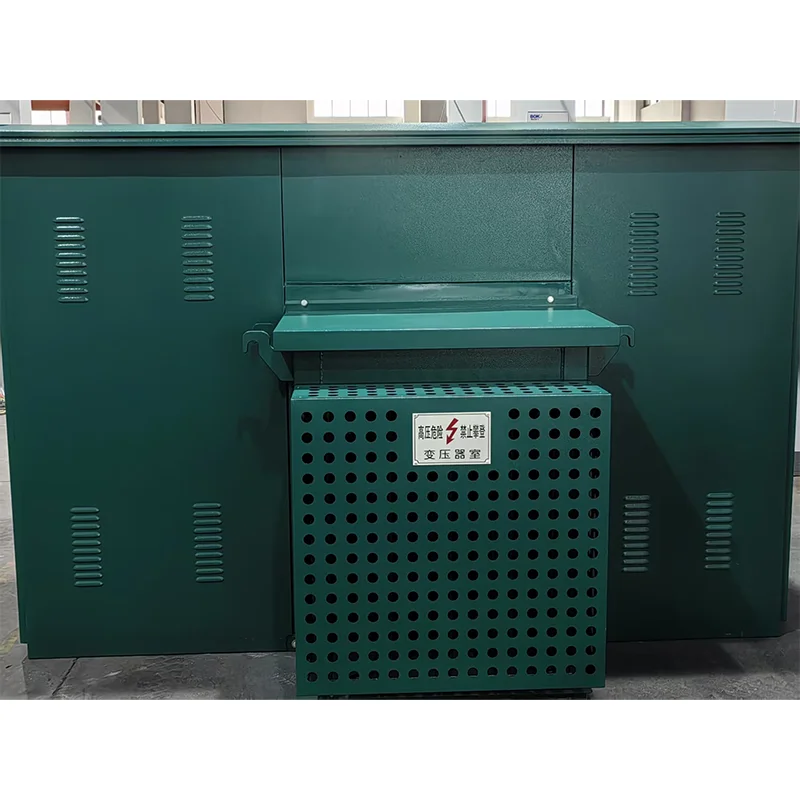

Изгледот и структурата на кабинетот од типот на американската кутија од 10kV се прикажани на сликите 2 и 3.. Двата дела се само електрично поврзани и маслото е блокирано. Шематскиот дијаграм е прикажан на Слика 1, во која линиите „I“ и „I“ се филијали на мрежни мрежи “, гранките на LL“ се гранки на трансформаторот, а „V“ е излез со низок напон. Кабинетот може да се користи и во системот за напојување на мрежата на прстенеста мрежа и во терминалниот систем, а конверзијата е многу удобна. Добивката на линијата и гранката „Lⅲ“ се менува со прекинувачот за оптоварување на мрежата на прстенот. Во исто време, дојдовниот терминал на високо-напонската страна на трансформаторот е опремен со осигурувачи за заштита од резервна копија и осигурувачи на приклучоци за да се заштити дефектот на краток спој и преоптоварувањето и прекумерната заштита на гранката. Во исто време, може да се инсталираат и високо-напонски уреди за прикажување и молња. Крајот на нисконапон на трансформаторот се појавува откако ќе помине низ мерач и прекинувач со низок напон на колото.

◆ Трансформатор

Пред-инсталиран американски кабинет од типот на американската кутија Усвојуваат трифазен трансформатор на маслото во серија S11 со мала загуба, се донесува низок пораст на температурата и низок шум. Целосно запечатената структура ефикасно го изолира загадувањето на воздухот и деградацијата на изолацијата предизвикана од влага. Брановиден лист на обвивката на резервоарот за нафта има функции на дисипација на топлина и ладење и ефикасно го намалува внатрешниот притисок.

◆ Прекинувач за оптоварување со две станици терминали

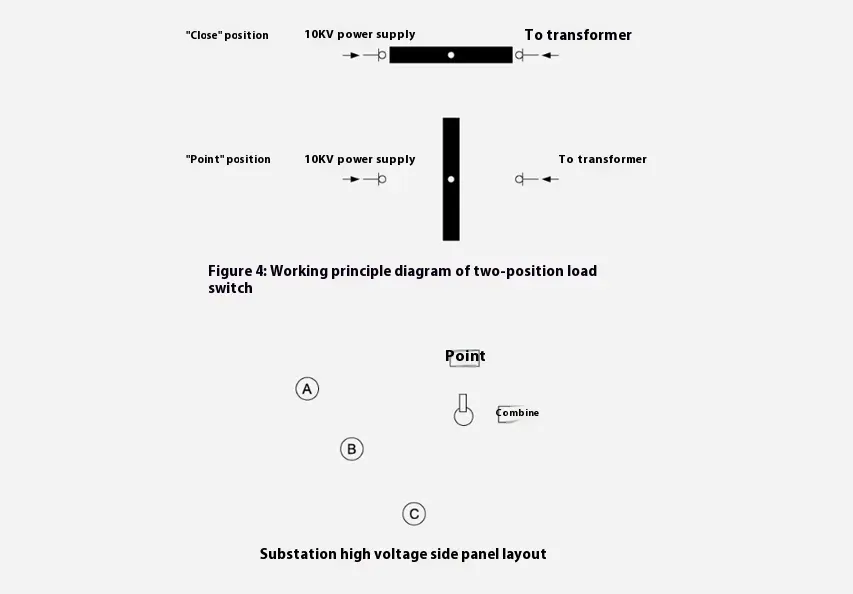

Неговиот структурен дијаграм е прикажан на Слика 4, во која „I“ е поврзан со високо-напонскиот влезен терминал. За време на работата, корисникот ја вметнува специјалната рачка за работа во ротирачката вратило на прекинувачот за оптоварување и ја ротира 90 степени спротивно од стрелките на часовникот, а прекинувачот за оптоварување се свртува кон позицијата "OFF". Терминалниот прекинувач за оптоварување само ја отсекува гранката на трансформаторот во режимот на напојување на терминалот или работи кога го заменува јадрото на осигурувачот, така што терминалниот прекинувач за негативно оптоварување има само две позиции на исклучување и вклучено, а оперативната сила е исто така мала заради неговата мала големина. Со цел да се намали загадувањето на маслото во резервоарот за нафта, се предлага корисникот да го исклучи прекинувачот со низок напон пред да работи со прекинувачот за оптоварување за да го намали оптоварувањето на страната на притисокот.

◆ Осигурувач на заштита

Осигурувачот за заштита на претходно инсталираниот кабинет од типот на американската кутија е поврзан во серија со осигурувачот на приклучокот во гранката на трансформаторот (види R1 и R2 на Слика 2) за да формирате осигурувач за заштита со целосен опсег. Дува само кога има дефект на краток спој во кабинетот, така што веројатноста за дување е многу мала. Инсталиран е во горниот резервоар за масло, а резервоарот за масло треба да се отвори доколку се ажурира.

◆ Вметнете го осигурувачот од типот

Неговото јадро на топење има двојна чувствителност (температура и струја), односно се топи кога страната на оптоварувањето не успее (преоптоварување или прекумерна температура). Осигурувачот на осигурувач и резервна копија на осигурувачот се користи во серија, што може да го заштити целиот опсег од мала струја (неколку пати во) до голема струја (неколку десетици килограми), а максималната струја на кршење е 50ka.

Белешка

1. Сите наведени во табелата се оценки на осигурувачи. Осигурувачот за заштита од резервна копија е разнесена само кога има дефект на краток спој во пред-инсталираниот кабинет од типот на американската кутија.

2. Избраниот трансформатор е погоден само за режимот на поврзување на Dyn11.

3. При изборот на вметнатиот осигурувач, треба да се смета дека 3-4 пати повеќе од струјата на целосниот капацитет на трансформаторот треба да се стопи во рок од 300-ти, а во исто време, треба да се задоволи дека 12 пати повеќе од струјата на целосниот капацитет на трансформаторот не треба да се стопи кога се користи 0,1s.

4. Според IEC стандардите, осигурувачот може да работи во политичкиот опсег од -25 ℃ ~+40. Кога температурата на маслото е повисока од +40 ℃, номиналната струја на осигурувачот треба да се намали за 1% за секое зголемување од 1 ℃.

◆ Тип на лактот и глава од кабел од типот „Т“

Високите напонски дојдовни и заминување на линиите од 12KV претходно инсталирани кабини од типот на американската кутија усвојуваат кабелски влезни и појдовни линии, а напорното напојување со високонапони се одвива од резервоарот за нафта со епоксидни изолациски ракави. Со цел да се олесни тестот за фабриката и тестот за прифаќање на корисникот, самите изолациони ракави имаат можност да издржат фреквенција на напојување од 10kV, издржување на напон и молња импулс, издржуваат напон. Пред да ја инсталирате главата на кабелот, неопходно е да се знае дали корисникот бара уапсери за молња. Доколку е потребно, едниот сет на изолациони ракави на влезни и заминување на јамката усвојува тип на двојно минување, а другиот сет усвојува тип со еден премин.

Изберете лакт или кабелска глава во форма на Т што одговара на кабелскиот дел, исчистете ги своите внатрешни и надворешни површини и површината на изолациониот ракав со безводен етанол, нанесете малку 7501 вакуум силиконски маст на површината на ракавот и инсталирајте ја според специјалните спецификации за инсталација на кабелската област. На другиот крај на изолациониот ракав со двојно премин, инсталирајте специјален целосно запечатен аристер на цинк оксид на ист начин. Погледнете ги упатствата за инсталација на главата на кабелот.

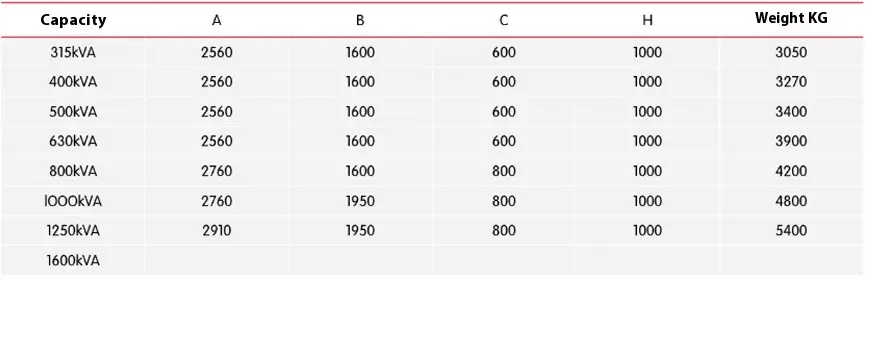

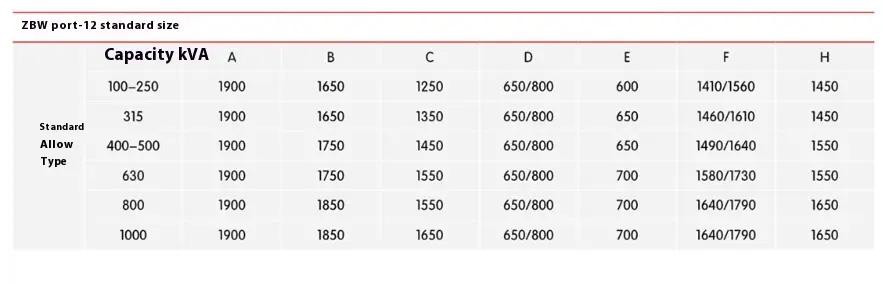

● Димензии на претходно инсталираниот кабинет од типот на американската кутија
