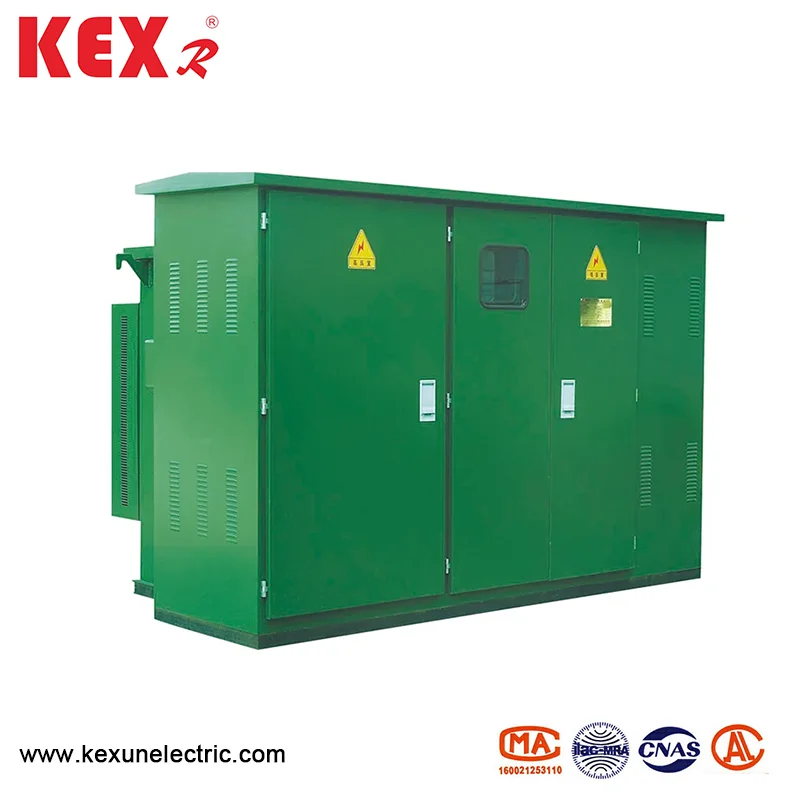

Пред-инсталиран американски трансформатор на кутии

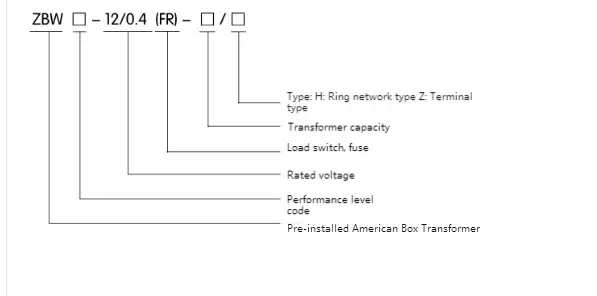

Модел и значење

● Услови за употреба во животната средина

◆ Температура на животната средина: Пред -инсталираниот американски трансформатор на кутии треба да се користи во околината помеѓу -30 ~ 40 ℃

◆ Надморска височина: Под 4000м

◆ Брзина на ветер: Под 34м/с

◆ Влажност: Просечната дневна релативна влажност не е повеќе од 95%; Месечната релативна вредност на влажноста не е повеќе од 95%

◆ Ниво на шок -отсуство: Хоризонталното забрзување не е повеќе од 0,4 м/с², а вертикалното забрзување не е повеќе од 0,15м/с²

◆ Наклон на инсталација: Во рок од 3 °

Environmentивотна средина за инсталација: Околниот воздух не е очигледно загаден од корозивни и запаливи гасови и на местото за инсталација нема насилни вибрации.

Забелешка: Кога нарачувате претходно инсталиран американски трансформатор на американските кутии над горенаведените услови, можете да преговарате со нашата компанија.

● Табела за технички параметар

◆ Трансформатор

◆ Прекинувач за оптоварување

Прекинувачот за оптоварување на претходно инсталиран американски трансформатор на американските кутии е нафтен, трифазен прекинувач за поврзување и пролет оперативен механизам; Може да се отвори и затвори со оптоварување, а неговата брзина на отворање и затворање нема никаква врска со оперативната сила. Видовите се дво-станица, четири-станица Т-тип и четири-станица V-тип.

◆ осигурувач за заштита од резервна копија

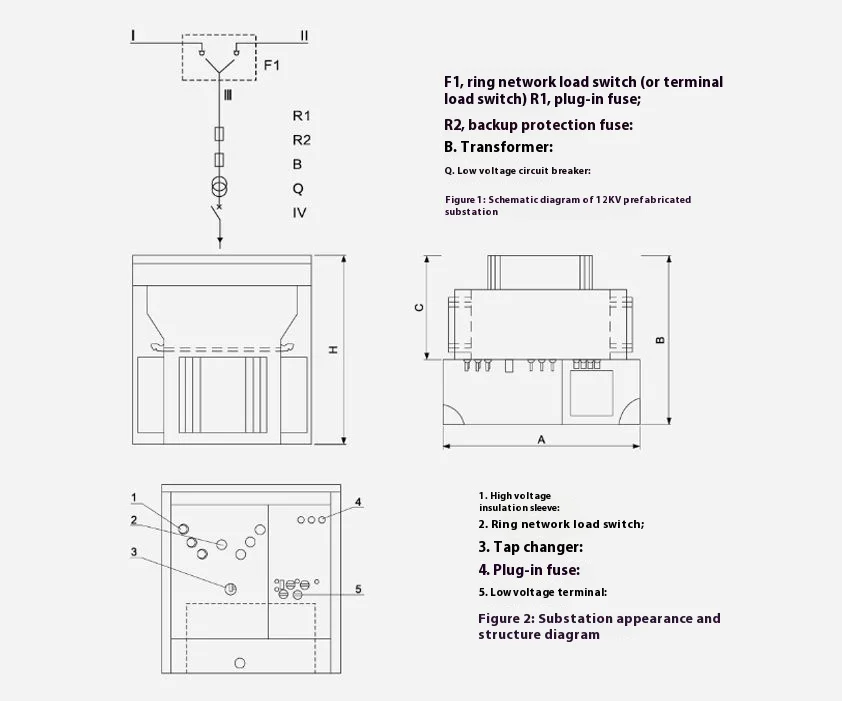

Осигурувачот на претходно инсталиран американски трансформатор на американски кутии е поврзан во серија со осигурувач на приклучок во гранката на трансформаторот (види R1 и R2 на Слика 2) за да формира осигурувач за заштита со целосен опсег. Дува само кога има грешка во краткиот спој во трансформаторот, така што веројатноста за дување е многу мала. Инсталиран е во горниот резервоар за масло, а резервоарот за масло треба да се отвори доколку се ажурира.

◆ Приклучок во осигурувач

1. Основното јадро на претходно инсталираниот американски трансформатор на американските кутии има две карактеристики на температурата и струјата, односно преоптоварувањето се јавува на крајот на товарот, или се топи кога температурата е превисока. Осигурувачот за заштита на осигурувачи и резервна копија се користи во серија, што може да го заштити целиот опсег од неколку ампери до неколку илјади ампери, а максималната струја на кршење е 50Ka.

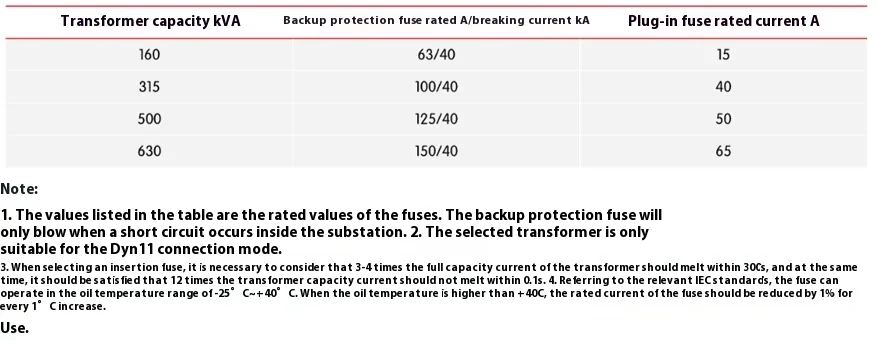

. Погледнете ја следната табела за дел од упатствата за избор на осигурувачи во пред-инсталиран американски трансформатор на американски кутии за референца.

3. Осигурувачот на приклучокот е елемент што може да го замени јадрото на осигурувачот однадвор. При заменувањето, прво повлечете го прстенот за влечење на вентилот за олеснување на притисокот на горниот резервоар за гориво за да го балансирате притисокот во и надвор од резервоарот за гориво. За да се обезбеди безбедноста на операторите и опремата, осигурувачите треба да бидат вклучени и да се исклучат кога нема оптоварување. Затоа, прекинувачот со низок напон треба да се исклучи прво за да се прекине целосното оптоварување на страната со низок напон. Потоа, рачката на седиштето на осигурувачот треба да биде одвртена со рачката за работа, а потоа да се ротира за околу 90 степени за да се елиминира адхезијата помеѓу заптивката и надворешниот wallид. Топењето на осигурувачот треба да се повлече косо нагоре за 70-80мм, и треба да остане неколку секунди. Откако ќе се исцеди малку масло на топењето, топењето треба да се извлече за да се избегнат капките нафта од други компоненти надвор од резервоарот за гориво. Избришете ја површината на топењето со чиста памучна крпа, а потоа заменете го јадрото. Кога ќе замените, не заборавајте да обрнете внимание на параметрите наведени на стопеното јадро и различните параметри не можат да бидат заменети. Погледнете го прилогот 3 за чекори за замена. Вметнете го стопеното јадро по замената во поддршката на осигурувачот, и кога рачката на стопеното јадро се свртува кон положбата за заклучување, осигурете се дека мијалник од не'рѓосувачки челик е близу до поддршката на осигурувачот, а рачката е закопчана на шефот за да се осигура дека трафостаницата е целосно запечатена и ослободена од влага. Потоа, прекинувачот со низок напон е повторно затворен, а напојувањето може да се продолжи во ова време.

4. Бидејќи претходно инсталираниот американски трансформатор на американските кутии е трифазен систем, без разлика дали станува збор за резервна копија за заштита од резервна копија или осигурувач на приклучок, кога еднофазното топење се топи, трифазното топење треба да се замени генерално, освен ако не може да се утврди дека само еднофазно топење ја помина струјата на дефектот.
