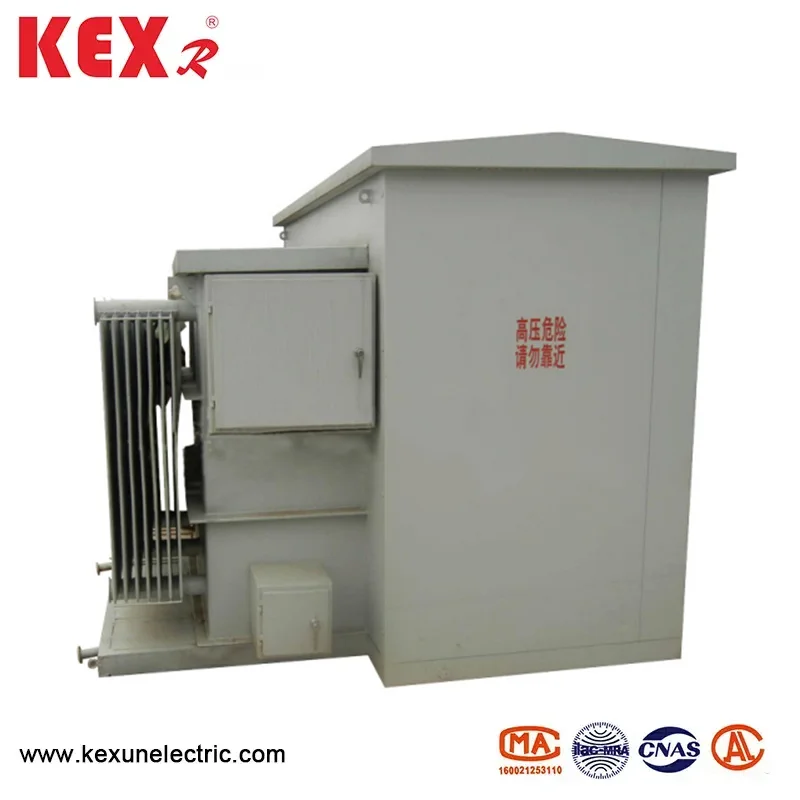

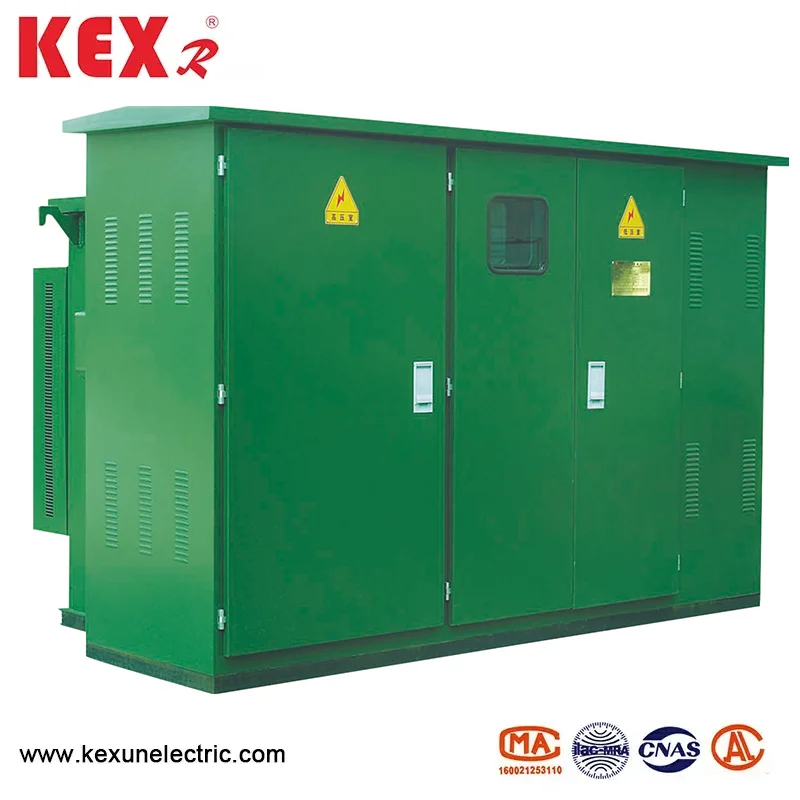

Трансформатор поставен на подлога од американски тип

Американски трансформатор поставен со подлога од типот, произведен од Кина Производство Kexun е интегриран и модуларен трансформатор за мала дистрибуција, кој има карактеристики на компактна структура, удобна инсталација и добра заштита и широко се користи во мрежите за урбана дистрибуција, станбени четвртини, комерцијални области и индустриска потрошувачка на енергија.
Модел: ZBW-12
Бренд ： kexr

Испрати барање

Опис на производот

Американскиот трансформатор поставен на TypePad ги има следниве главни карактеристики.

◆ Компактен дизајн

Мала големина, помалку простор за подот, погоден за места со ограничен простор.

Усвоена е американска структура на трансформаторот од типот на кутија, која обично се инсталира на бетонска подлога поставена.

◆ Пред-склопена структура

Завршете ја интеграцијата на прекинувачи со висок и низок напон, трансформатори и уреди за заштита пред да ја напуштите фабриката за да го намалите обемот на работа на инсталацијата на лице место.

Усвојуваат целосно запечатена структура, доказ за влага, доказ за прашина и доказ за корозија.

◆ Безбедно и сигурен

Усвојувајте целосен дизајн на изолација за да го намалите ризикот од електричен шок.

Има функции на преоптоварување, краток спој и заштита на температурата и работи стабилно.

◆ Лесно одржување

Усвоена е американска глава за кабел за приклучок (глава на кабел за лактот), што е погодно за брза инсталација и замена. Дизајнот на вратата за пристап е разумен и удобен за работа и одржување.

◆ Силна прилагодливост

Трансформаторот поставен на подлога со американски тип е погоден за надворешно опкружување, нивото на заштита обично достигнува IP67.

Прилагодливиот дизајн може да исполни различни нивоа на напон (како што се 10KV/0,4KV) и барања за капацитет (како што се 50kVA ~ 1600KVA).

● Вообичаени сценарија за апликација на трансформаторот поставен на подлога од американскиот тип

✅урбанска дистрибутивна мрежа: Тој е погоден за трансформација на дистрибуција на електрична енергија на улиците и заедниците и ја намалува окупираната област.

- Резидентна област: Тивок дизајн, погоден за напојување во станбени области.

✅ Комерцијален центар: Убав и компактен, без да влијае на изгледот на градот.

✅индустриски парк: Адаптиран на суровата околина со голема сигурност.

- Современа потрошувачка на енергија: како што се градежни места, изложби, итн., Што е погодно за брзо распоредување.

● Трансформатор Технички параметри што ги користи трансформаторот поставен на подлога од американскиот тип

Сериски број	Ставка	Единица	Технички параметри
1	Номинален напон	КВ	10/0,4
2	Максимален работен напон	КВ	12
3	Номинална фреквенција	Hz	50
4	Номинален капацитет	Ква	150-1600
5	1 мин фреквенција на напојување издржи напон	КВ	35
6	Напон на молња на импулсот	КВ	75
7	Метод на ладење		Онан
8	Кршење на струјата на осигурувачот со резервна копија со висок напон	на	50
9	Кршење на струјата на осигурувачот за приклучок	на	2.5
10	Температура на животната средина	℃	-35 ~ 40
11	Дозволена зголемување на температурата на серпентина	℃	65
12	Регулација на напон без оптоварување		± 5% или ± 2*2,5%
13	Ниво на бучава	ДБ	50
14	IP степен		IP43

◆ Споредба на загуба на различни типови на трансформатори

Капацитет (kVA)	Напон9 (kV)		Група за поврзување	Струја на оптоварување%%			Без загуба на оптоварување %			Напон на импеданса%	Губење на оптоварување (W)
Капацитет (kVA)	ХВ	Lv	Група за поврзување	S9	S10	S1	S9	S10	S1	Напон на импеданса%	Губење на оптоварување (W)
160	10 ± 5 ОР2*± 2,5	0.4	Dyn11 Yyn0	1.4	1.4	0.2	400	320	255	4.0	2200
200				1.3	1.3	0.2	480	380	305		2600
250				1.2	1.2	0.2	560	450	360		3050
315				1.1	1.1	0.2	670	530	425		3650
400				1.0	1.0	0.15	800	650	505		4300
500				1.0	1.0	0.15	960	750	605		5100
630				0.9	0.9	0.15	1200	910	755		6200
800				0.8	0.8	0.15	1400	1080	980	4.5	7500
1000				0.7	0.7	—	1700	1260	—		10300
1250				0.6	0.6	—	1950	—	—		12000

◆ Табела на технички параметри на прекинувачот за оптоварување усвоен

Ставка	Име	Единица	315а	630а
Номинален напон		КВ	12	12
Максимална струја		A	315	630
Номинална фреквенција		Hz	50	50
Оценета струја за затворање на краток спој		На	31.5	50
Оценето краткорочно издржување на струјата		На	12.5	50
Оценето време на краткорочно издржано време		S	2	2
Механички живот		Време	2000	2000
Тест за импулс на гром	Фаза до земја	КВ	75	75
Тест за импулс на гром	Фрактура на изолација		85	85
1 мин работен фреквенција издржи напон	Фаза до земја		42	42
1 мин работен фреквенција издржи напон	Фрактура на изолација		48	48
Номинален врв издржи струја		На	31.5	50

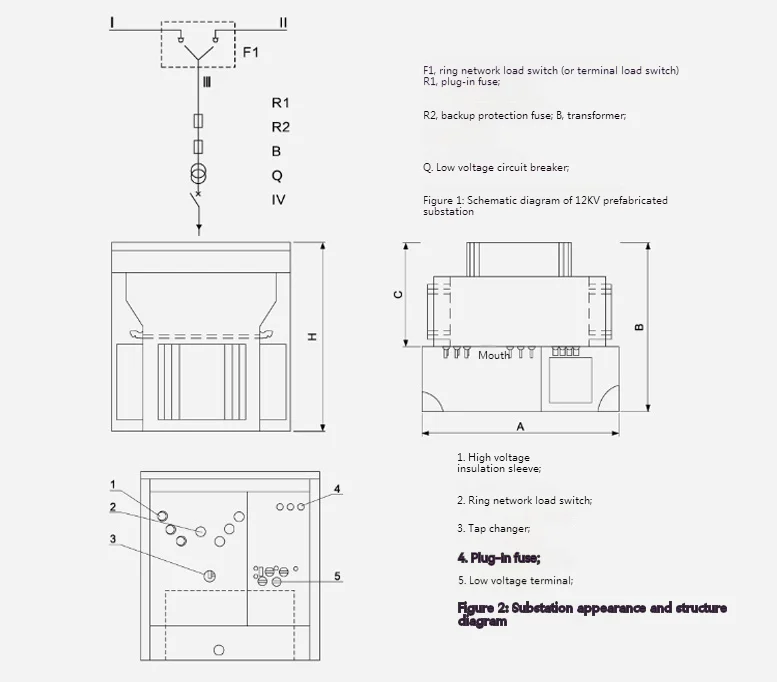

◆ Димензии на американскиот трансформатор поставен на подлогата од типот

American Type Pad Mounted Transformer

ZBW-12 претходно инсталирана американска кутија тип на трафостаница стандардни димензии
Капацитет (kVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650

Жешки тагови: Трансформатор поставен на подлога од американски тип
