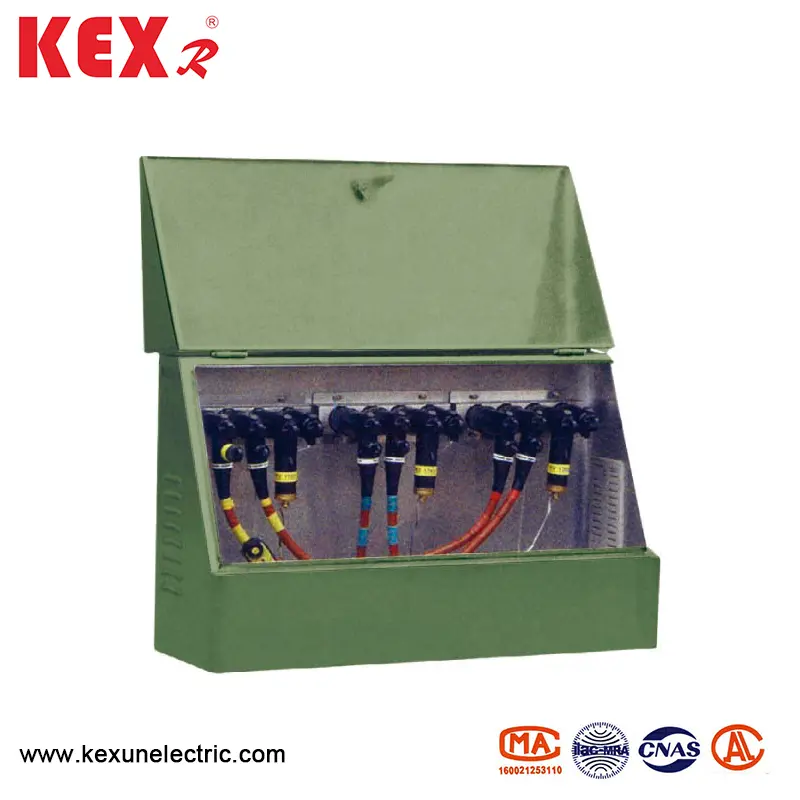

25kV Американска кабелска филијала

● Услови за употреба

Кутијата со гранки на кабел од 25 кв е погодна за употреба под следниве услови.

▶ Температура на животната средина: помеѓу -30 и 40 ℃

▶ Брзина на ветер: Под 34м/с (помалку од 700pa)

▶ Влажност: дневна просечна влажност помала од 95%; месечна просечна влажност помала од 90%

▶ Шокапоф: Хоризонталното забрзување не е повеќе од 0,4м/с и вертикалното забрзување не е повеќе од 0,15м/с.

▶ Наклон на страницата за инсталација: Помалку од 3 °

▶ Опкружување за инсталација: Опкружувањето на воздухот на американската кабелска гранка DFW Type 25KV не треба очигледно да се загадува со корозивен, запалив гас, водена пареа, итн., И на местото за инсталација нема насилна вибрација.

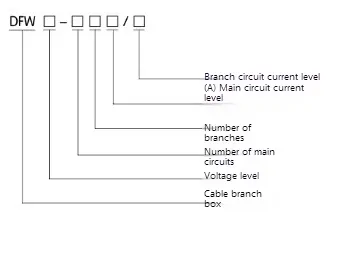

● Значење на моделот

● Технички параметар

● Пример Дијаграм на кутијата со гранки на кабел од 25 кв

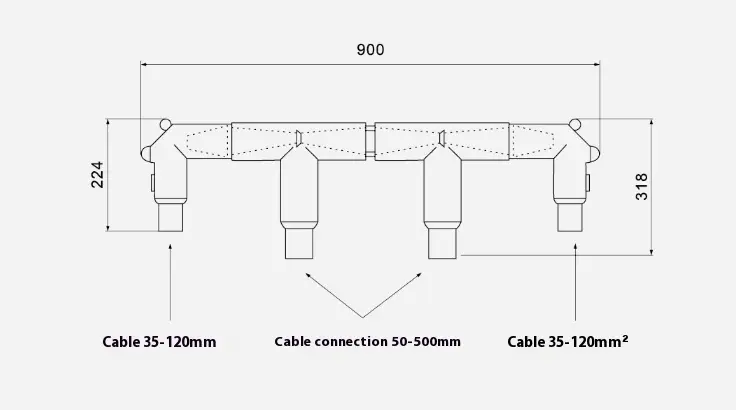

Ако кутијата со гранки на кабел од 25 килограми не може да се постави заради ограничувањето на локацијата, таа може директно да се комбинира со кабелски споеви за да формира повеќе гранки на кабел (автобуските шипки не се потребни, а методот на поврзување е прикажан во следниот пример) и ставен во ровот на кабелот или на други места. Пример 1 Секоја група од четири дојдовни и замилени линии (2 × 600A+2 × 200A) се состои од два кабелски конектори T-II, два конектори на лактот и среден конектор. T-ⅱ кабелскиот конектор 200а е поврзан со конекторот за кабел на лактот (другата страна е поврзана со сел-изолиран оксид на оксид).

Погледнете ја сликата подолу за примери за големина ：

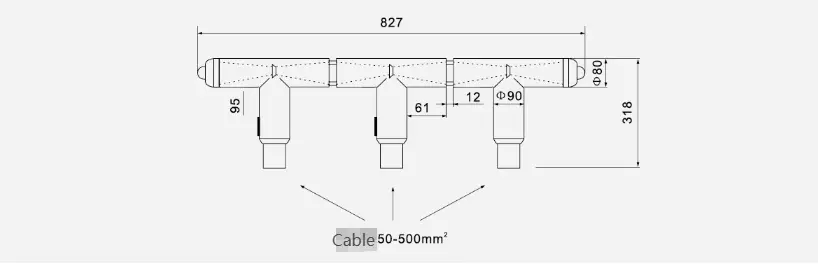

Пример 2 Три пристапни линии (3x600a) Секоја фаза се состои од три кабелски конектори во форма на Т и два конектори за средно поврзување. Погледнете ја сликата подолу за димензии и примери:

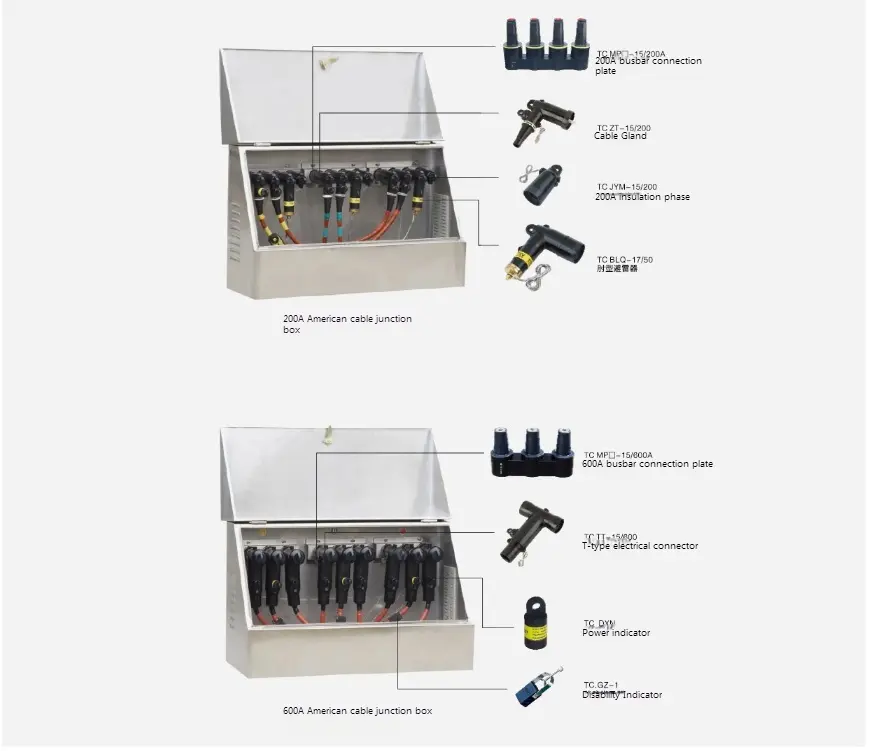

● Дијаграм на пример
