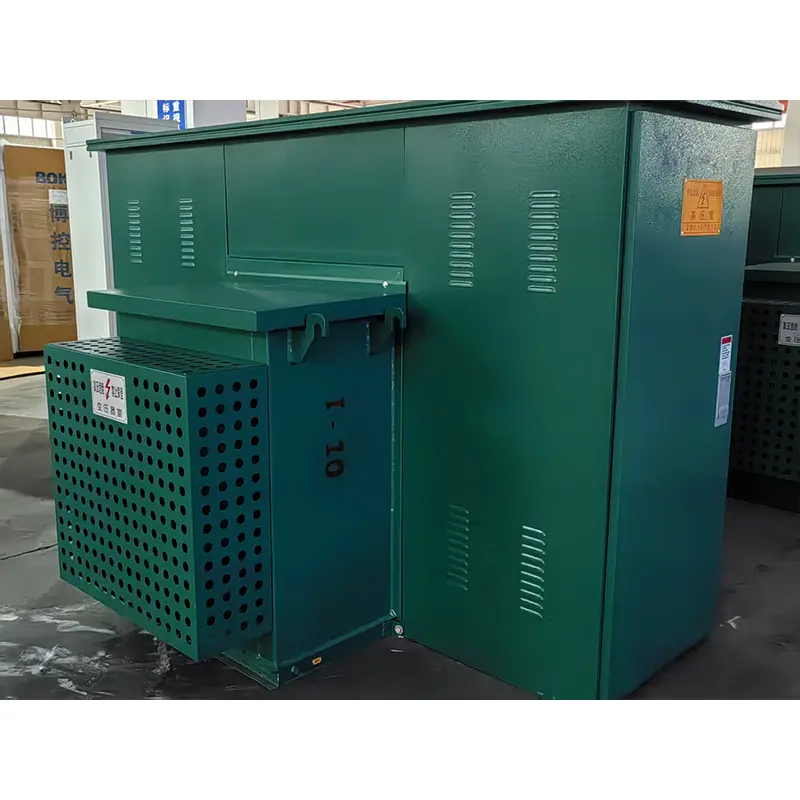

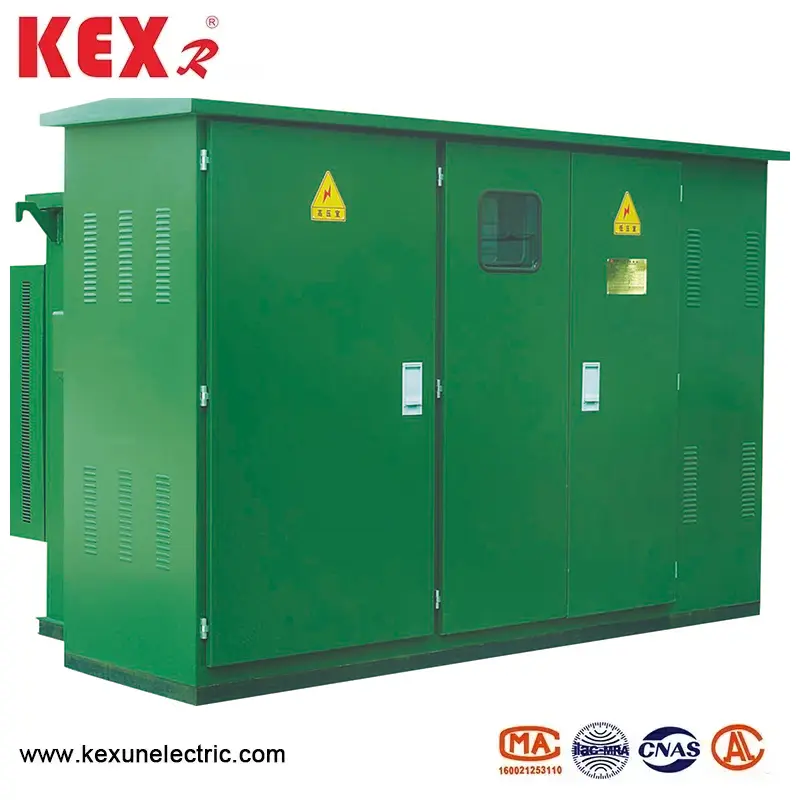

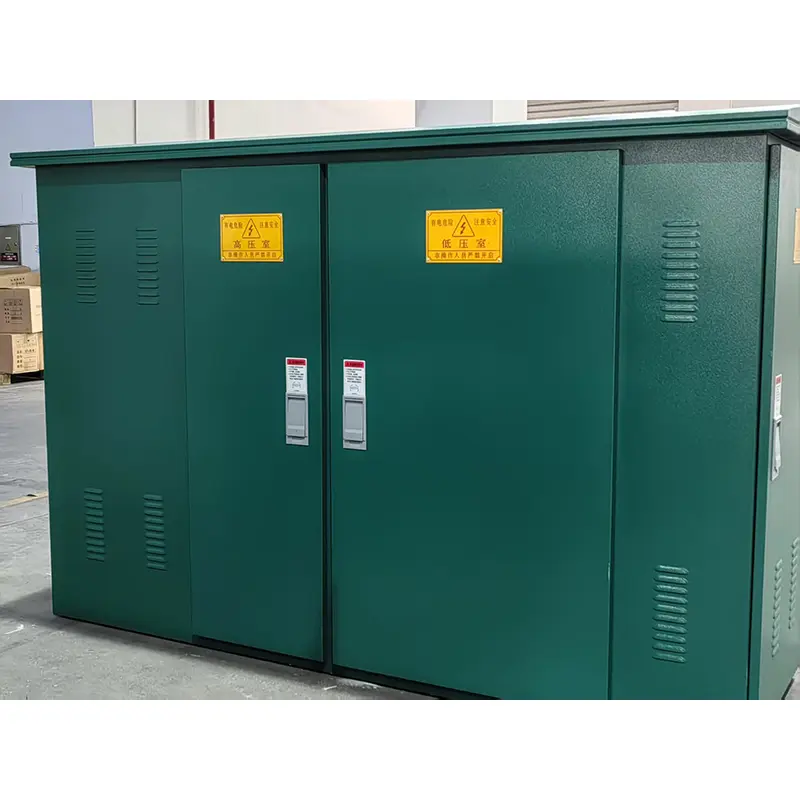

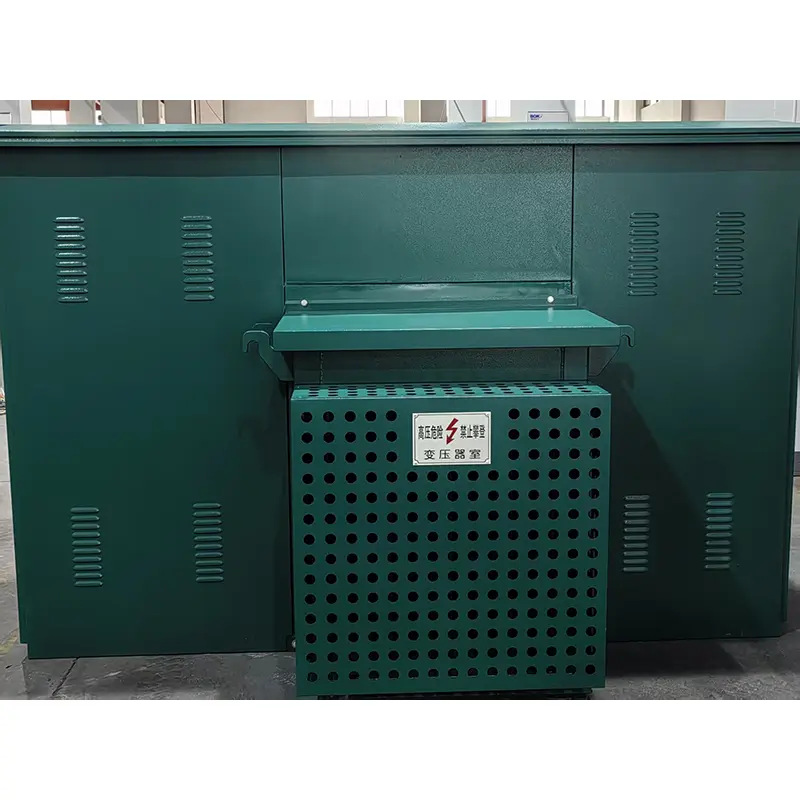

Компактен трансформатор на американски тип

● Анализа на моделот на компактен трансформатор на американскиот тип

－Z: Комбиниран тип

－B: трафостаница

－W: Надворешно

－12: Номинален напон 12kV

Позиционирање на производот на компактен трансформатор на американски тип:

◆ Интегрирано компактно решение за дистрибуција на отворено

◆ Погоден за мрежни урбани дистрибуција, индустриски паркови и нови енергетски проекти.

◆ Во согласност со стандардот GB/T 17467 (еквивалентно на IEC 62271-202).

◆ Комора со висок напон

● Структурни карактеристики

Дизајн на кутии:

▶ Компактен трансформатор од типот американски тип усвојува двослоен антикорозивен челичен плоча (дебелина ≥ 2мм)

▶ Интерслојер на термичка изолација (полиуретанска пена, термичка спроводливост ≤ 0,025 w/m k)

▶ Заштита IP34D (заштита од дожд/заштита на мали животни)

Оптимизација на распоредот:

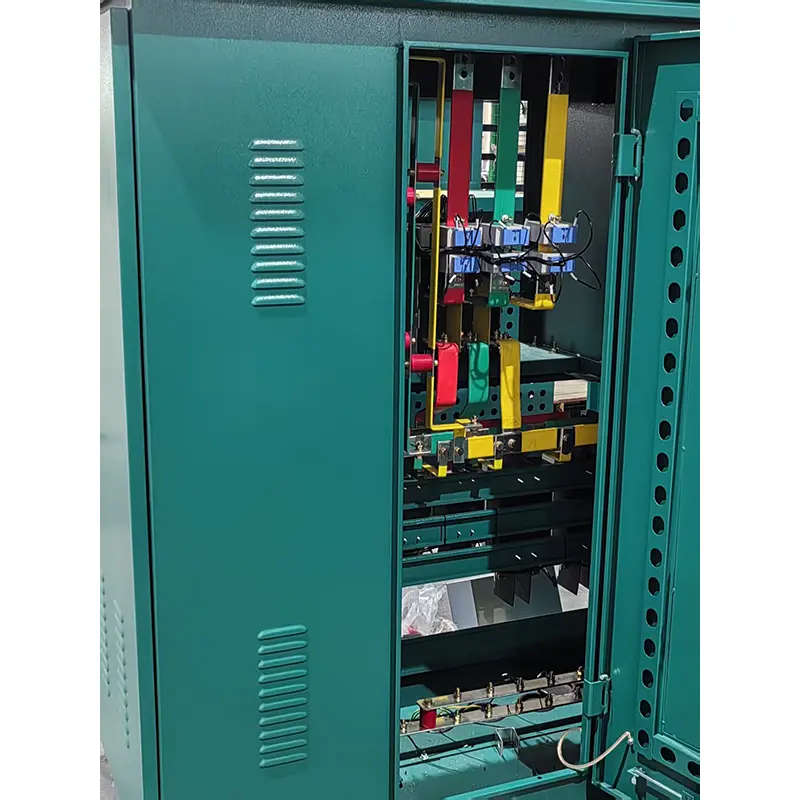

▶ Независни прегради за комора со висок напон, комора на трансформатор и комора со низок напон.

▶ Ширина на каналот за одржување ≥800мм

▶ Топ присилен систем за вентилација (контрола на температурата Почеток и стоп)

● Услови на животната средина на компактен трансформатор од типот американски тип

◆ Температура на околината: Максимална температура +40 ℃, минимална температура-30 ℃;

◆ Надморска височина: Компактен трансформатор од типот ZBW-12 тип треба да се инсталира на местото под 4000м;

◆ Брзина на ветер: еквивалентно на 34м/с (не повеќе од 700pa);

◆ Влажност: Просечната дневна релативна влажност не е повеќе од 95%; Месечната релативна вредност на влажноста не е повеќе од 95%;

◆ Шокпроизводство: Хоризонталното забрзување не е повеќе од 0,4м/С2, а вертикалното забрзување не е повеќе од 0,15м/с² ；;

◆ Наклон на страницата за инсталација: местото за инсталација на склоност на компактен трансформатор на американски тип треба да биде помал од;

◆ Опкружување за инсталација: Околниот воздух на компактен трансформатор на американски тип не е очигледно загаден од корозивни и запаливи гасови и нема насилна вибрација на местото на инсталација;

◆ Кога го нарачувате овој производ над горенаведените услови, можете да преговарате со нашата компанија.

◆ Технички параметри на компактен трансформатор од типот американски тип
