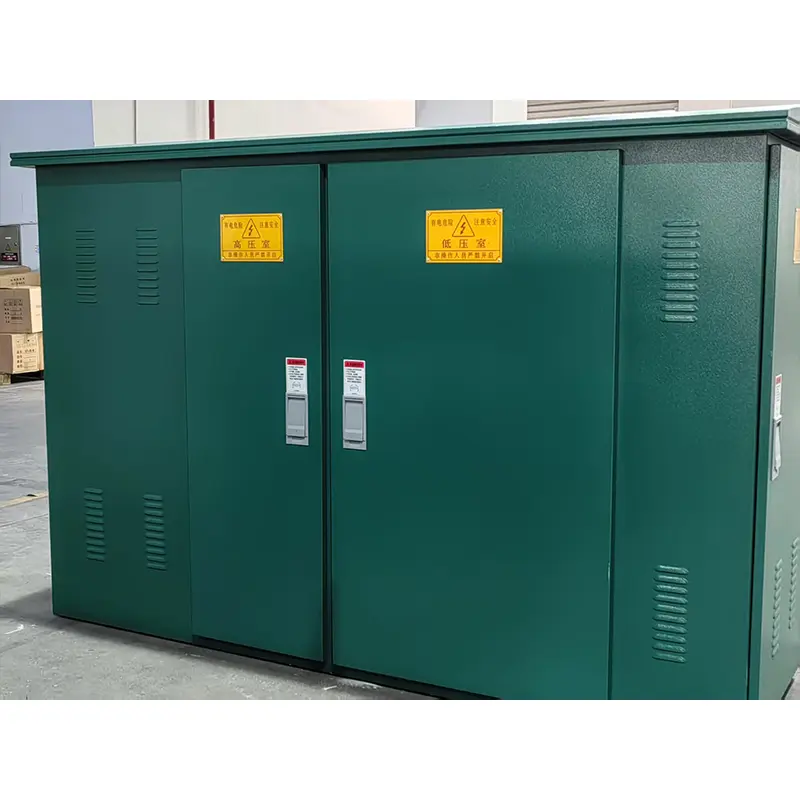

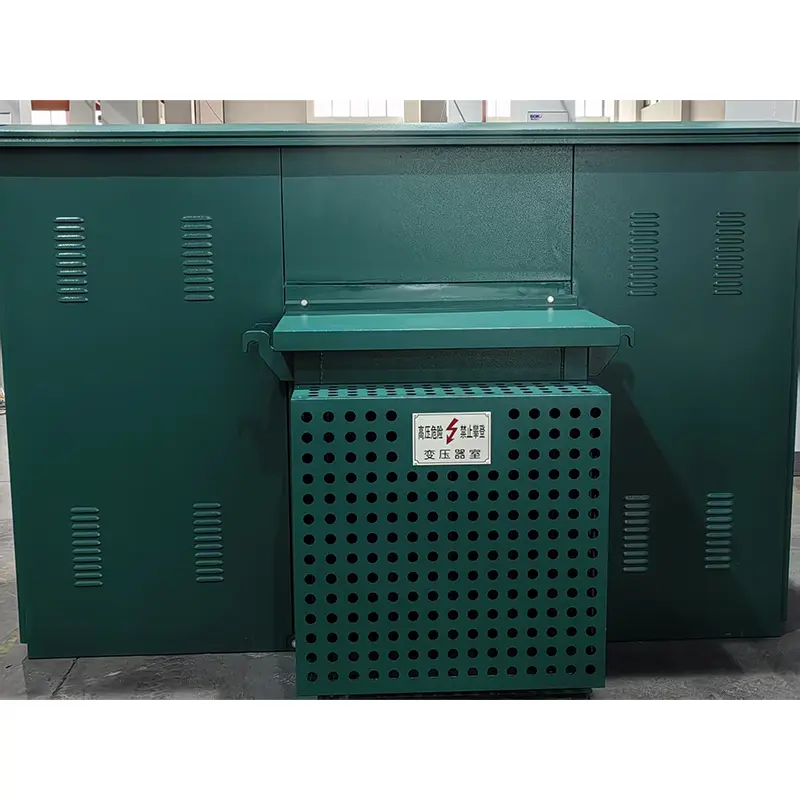

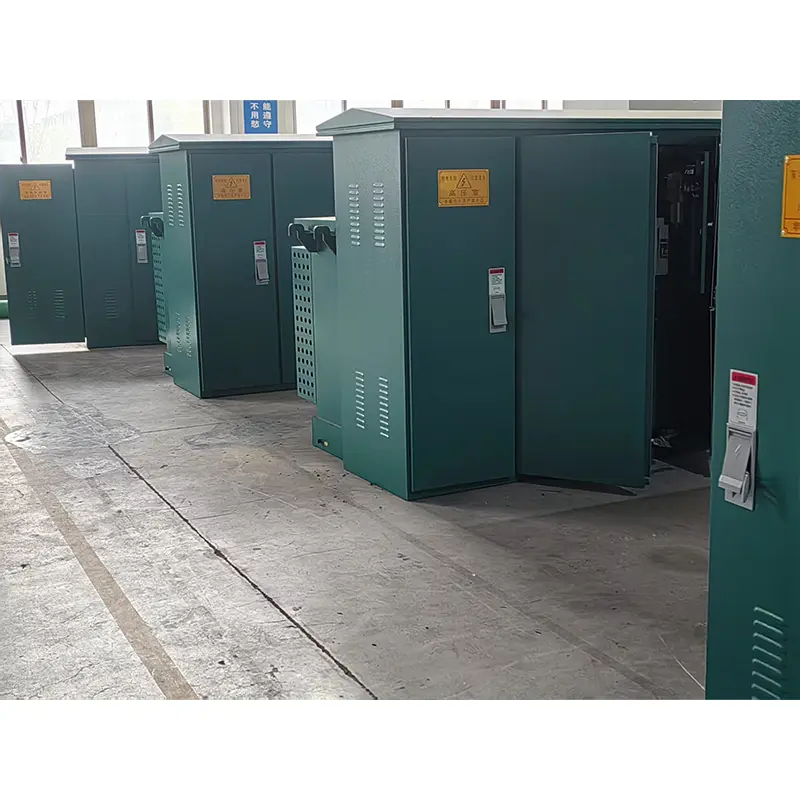

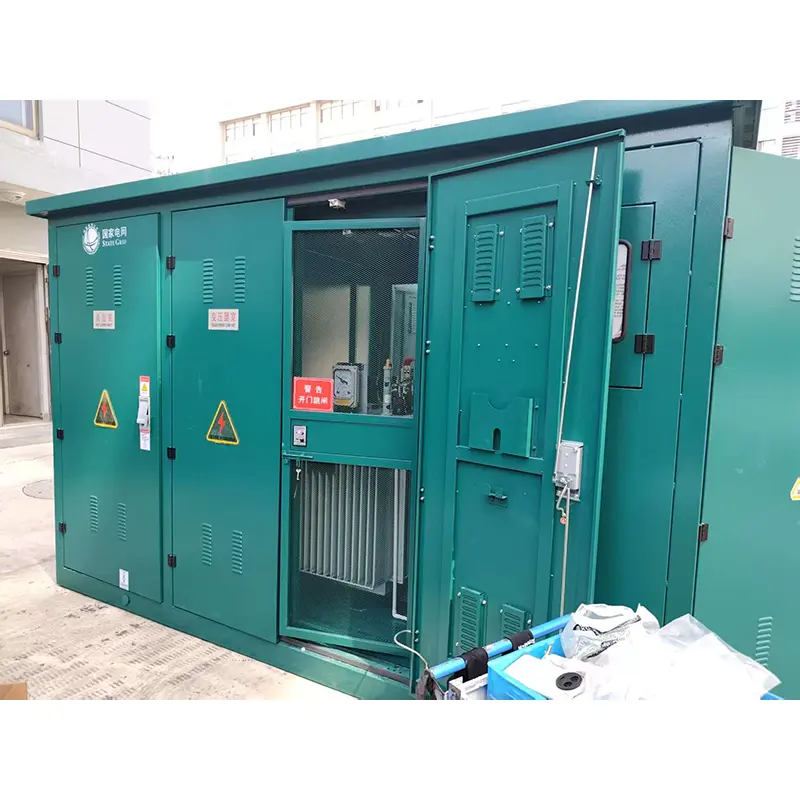

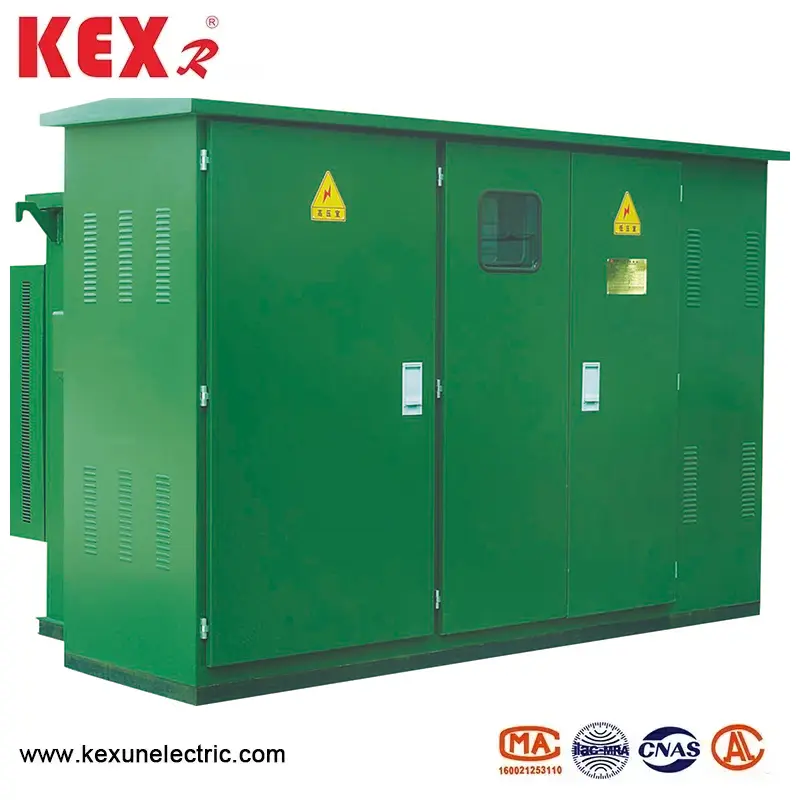

Затворена трафостаница во американски тип

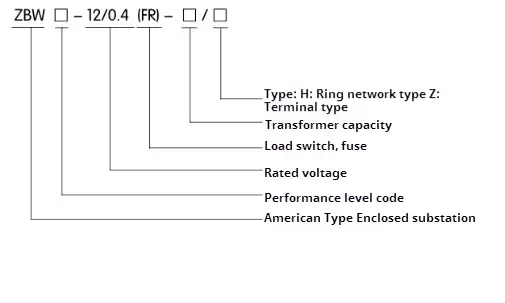

● Модел на значење на приложената трафостаница од типот ZBW-12 тип

● Карактеристики на структурата на затворената трафостаница од типот американски тип

1. Затворената трафостаница од американски тип усвојува компактна структура, мал волумен, само околу 1/3 ~ 1,5 од домашниот европски трансформатор на кутии со ист капацитет, во голема мерка го намалува просторот на подот.

2. Целосно запечатена и целосно изолирана структура, не е потребно растојание од изолација, а личната безбедност е со сигурност заштитена.

3. Затворана трафостаница од американски тип со употреба на високонапонски жици и за прстенеста мрежа и за терминал, со флексибилен режим на напојување и голема сигурност.

4. Одлични перформанси на трансформаторот: ниска загуба, ниска бучава и пораст на ниска температура; Силен капацитет на преоптоварување, отпорност на краток спој и отпорност на влијание.

5. Запознајте ги сите видови на барања за напојување со низок напон, кои можат да бидат избрани според шемата или да се дизајнираат сами;

6. Постојат два вида кабелски глави: 200a приклучок за лактот и 600 а „T“ тип фиксен кабелски конектор, и двата можат да бидат опремени со целосно изолиран аристер на цинк оксид. Главата од кабел од 200А може да биде вклучена и исклучена со оптоварување и може да ја игра улогата на изолациски прекинувач.

● Осигурувач

Високиот напон од страна на американските приложени трафостаници од типот е обезбедена со целосна заштита од серија Поврзување на осигурувач за заштита од резервна копија и осигурувач на приклучок, што е едноставно во принцип, економично и сигурен; Осигурувачот за заштита од резервна копија е осигурувач со високо-напон на струја што го зголемува маслото со голем капацитет на кршење. Само кога трансформаторот не успее внатрешно, осигурувачот на приклучокот е опремен со двоен чувствителен осигурувач, што може да обезбеди двојна заштита на струјата и температурата. Откако ќе се разнесе двојниот чувствителен осигурувач, јадрото на осигурувачот може лесно да се замени на лице место.

● Структура и оперативна секвенца

1. Распоредот

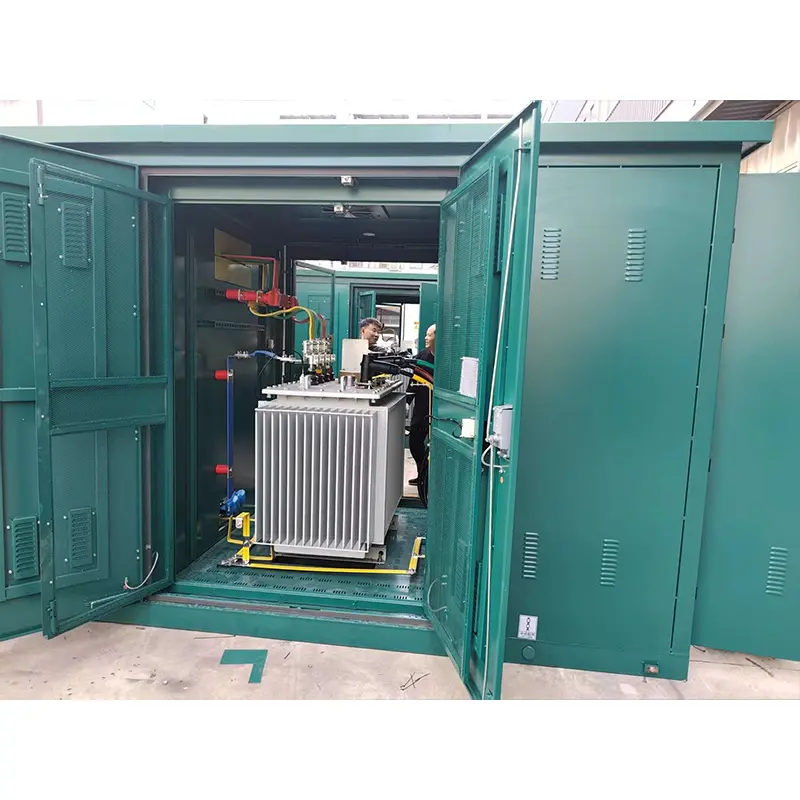

За обликот и структурата од 10kV ZBW-12 американски американски тип затворен трафостаница, видете Слика 2 и Слика 3. Резервоарот за масло е поделен на два дела: горниот дел е резервоарот за масло со висок напон, а долниот дел е резервоарот за масло за трансформатор. Двата дела се само електрично поврзани, но маслото е блокирано. Шематскиот дијаграм е прикажан на Слика 1, во која линиите „I“ и „I“ се филијали на мрежни мрежи “, гранките на LL“ се гранки на трансформаторот, а „V“ е излез со низок напон. Трафостаницата може да се користи и во системот за напојување на мрежната мрежа и во терминалниот систем, а конверзијата е многу удобна. Добивката на линијата и гранката „Lⅲ“ се менува со прекинувачот за оптоварување на мрежата на прстенот. Во исто време, дојдовниот терминал на високо-напонската страна на трансформаторот е опремен со осигурувачи за заштита од резервна копија и осигурувачи на приклучоци за да се заштити дефектот на краток спој и преоптоварувањето и заштитата на преоптоварувањето на гранката. Во исто време, може да се инсталираат и високо-напонски уреди за прикажување и молња. Крајот на нисконапон на трансформаторот се појавува откако ќе помине низ мерач и прекинувач со низок напон на колото.

● Димензии и тежина на затворената трафостаница на американскиот тип ZBW-12

2. осигурувач за заштита од резервна копија

Тој е поврзан во серија со осигурувачот на приклучокот во гранката на трансформаторот (види R1 и R2 на Слика 2) за да формира осигурувач за заштита со целосен опсег. Дува само кога има дефект на краток спој во трафостаницата, така што веројатноста за дување е многу мала. Инсталиран е во горниот резервоар за масло, а резервоарот за масло треба да се отвори доколку се ажурира.

3. Осигурувач на приклучок

◆ Неговото јадро на топење има двојна чувствителност (температура и струја), односно се топи кога страната на оптоварувањето не успее (преоптоварување или прекумерна температура). Осигурувачот на осигурувач и резервна копија на осигурувачот се користи во серија, што може да го заштити целиот опсег од мала струја (неколку пати во) до голема струја (неколку десетици килограми), а максималната струја на кршење е 50ka.

◆ Разумното совпаѓање на резервниот осигурувач и осигурувачот на приклучок директно влијае на перформансите на целата трафостаница. Погледнете ја следната табела за дел од упатствата за избор на осигурувачи во 10KV американски тип затворена трафостаница само за референца. Белешка: Не е погоден за други видови на трафостаници.
