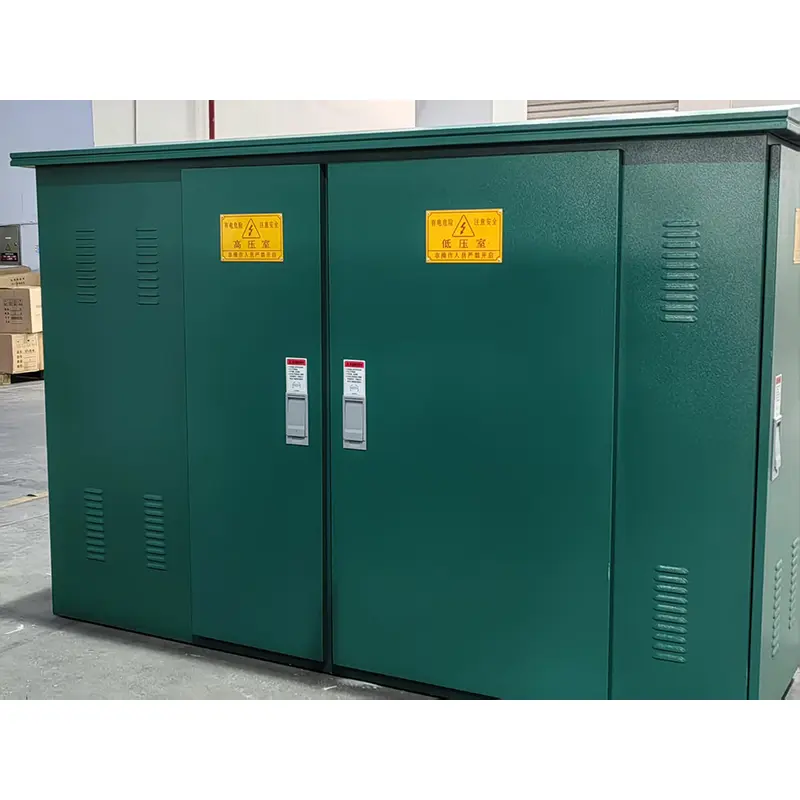

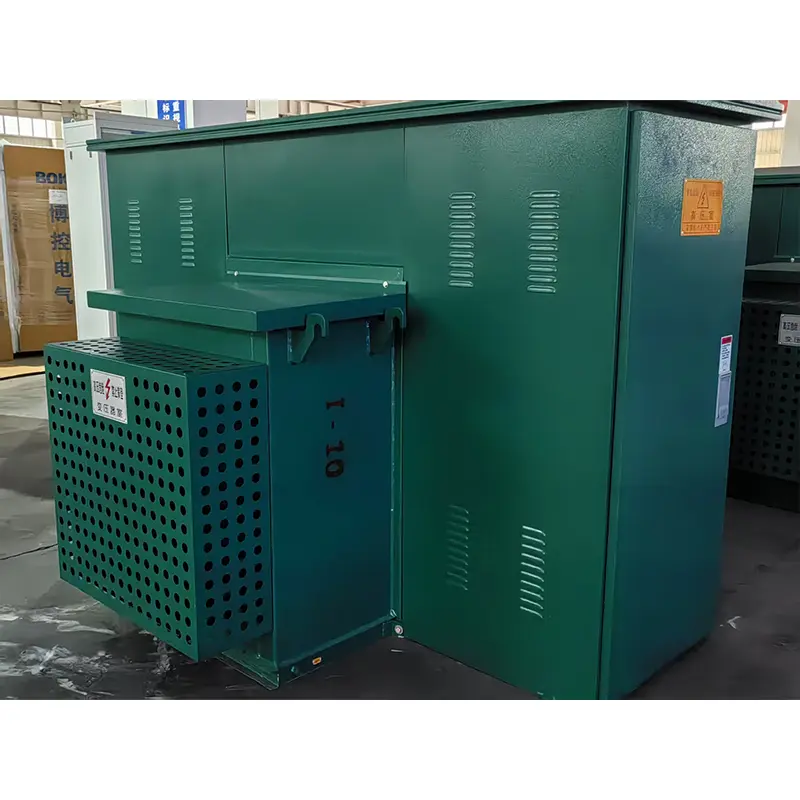

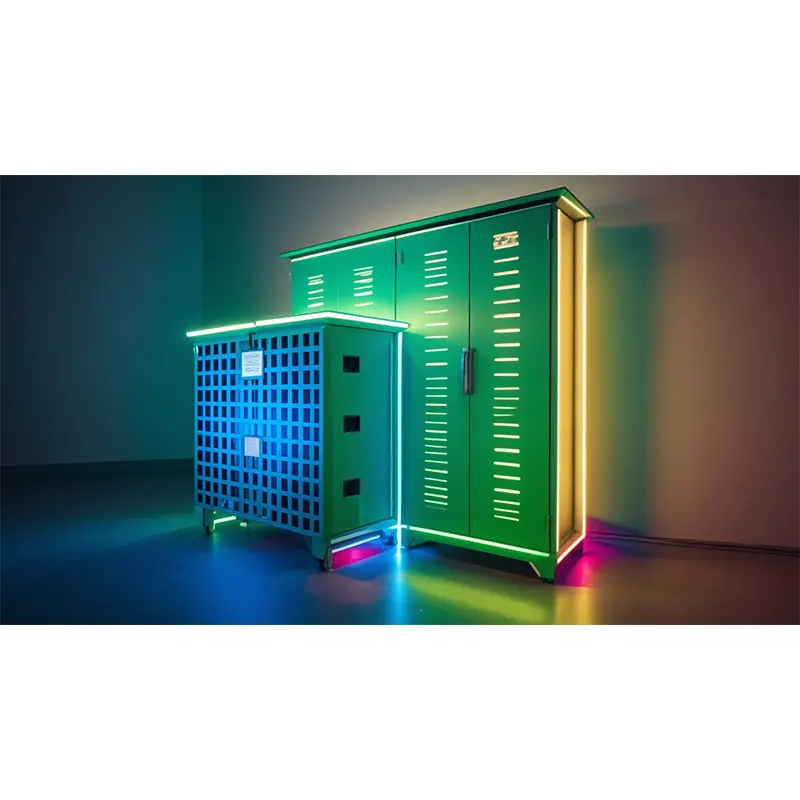

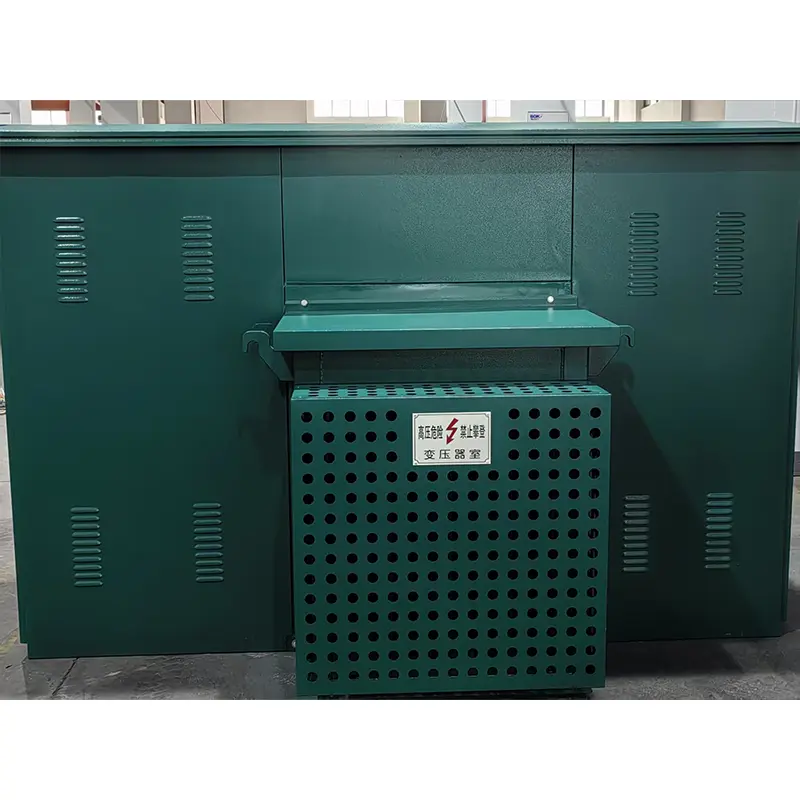

Трифазна трафостаница со трифазна подлога од американски тип

ZBW-12 тип американски тип три фаза на подлогата поставена на подлога, произведена од кинескиот производител KEXR, е трафостаница со едноставна структура, мал под простор и силна изолација, која е погодна за номинален напон од 10kV.
Модел: ZBW-12
Бренд ： kexr

Испрати барање

Опис на производот

● Американски тип трифазна трафостаница поставена со подлога со употреба на услови

◆ Температура на околината: Температурата на околината околу трифазната трафостаница поставена на подлогата на американскиот тип треба да биде -30 ~ 40 ℃.

◆ Надморска височина: Трифазниот под-фаза на подлогата на американскиот тип треба да се инсталира под 4000м;

◆ Брзина на ветер: еквивалентно на 34м/с (не повеќе од 700pa);

◆ Влажност: Просечната дневна релативна влажност не е повеќе од 95%; Месечната релативна вредност на влажноста не е повеќе од 95%;

◆ Шокпроизвод: хоризонталното забрзување не е повеќе од 0,4 милиони/с²

, и вертикалното забрзување не е повеќе од 0,15м/с²

◆ Наклон на страницата за инсталација: Инсталационата склоност на трифазната трафостаница поставена на американскиот тип не е повеќе од 3

◆ Опкружување за инсталација: Околниот воздух не е очигледно загаден од корозивни и запаливи гасови и на местото за инсталација нема насилни вибрации

◆ Кога го нарачувате овој производ над горенаведените услови, можете да преговарате со KEXR

● Технички параметри на ZBW-12 тип американски тип трифазен подлога поставена на подлога

Сериски број	Ставка	Единица	Технички параметри
1	Номинален напон	КВ	10/0,4
2	Максимален работен напон	КВ	12
3	Номинална фреквенција	Hz	50
4	Номинален капацитет	Ква	150-1600
5	1 мин фреквенција на напојување издржи напон	КВ	35
6	Напон на молња на импулсот	КВ	75
7	Метод на ладење		Онан
8	Кршење на струјата на осигурувачот со резервна копија со висок напон	на	50
9	Кршење на струјата на осигурувачот за приклучок	на	2.5
10	Температура на животната средина	℃	-35 ~ 40
11	Дозволена зголемување на температурата на серпентина	℃	65
12	Регулација на напон без оптоварување		± 5% или ± 2*2,5%
13	Ниво на бучава	ДБ	50
14	IP степен		IP43

Трансформаторот

Пред-инсталираната трафостаница од типот на американската кутија KEXR ја усвојува новата трифазна серија S9 и S11 серија со три фазни трансформатори на нафта имаат предности на ниска загуба без оптоварување, пораст на ниска температура, низок бучава и мала висина. Губењето без оптоварување и загубата на оптоварување на трансформаторот се пониски од оние на оригиналниот S9 трансформатор, достигнувајќи го домашното напредно ниво во моментов. Трансформаторот е со целосно запечатена структура, што ефикасно го изолира загадувањето на воздухот и деградацијата на изолацијата предизвикана од влага. Воздушна перница од 40-90мм е оставена на горниот дел од резервоарот за нафта, што може да ја игра улогата на дисипација на топлина и да се лади заедно со бранувањето на обвивката на резервоарот за нафта и може ефикасно да го намали внатрешниот притисок.

Димензии и тежина

Капацитет	A	B	C	H	Тежина （кг
315kva	2560	1600	600	1000	3050
400kva	2560	1600	600	1000	3270
500kva	2560	1600	600	1000	3400
630kva	2560	1600	600	1000	3900
800kva	2760	1600	800	1000	4200
1000kva	2760	1950	800	1000	4800
1250kva	2910	1950	800	1000	5400

● Преглед на димензијата на ZBW-12 типот американски тип трифазен подлога поставена на подлога

ZBW-12 Американски тип со три фази на подлогата поставена на подлога Стандардни димензии
Капацитет (kVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
