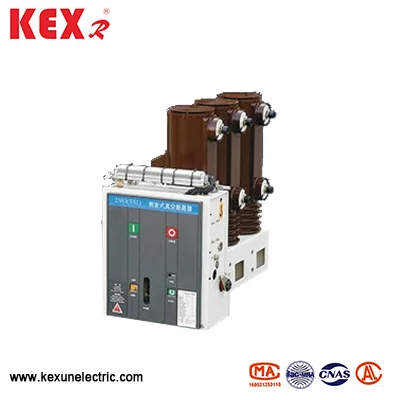

Прекинувач на вакуумско коло со високо-напон во затворен простор
Прекинувачот на вакуумско коло на странично поставено во затворен напон, произведен од кинеска фабрика Kexun, главно се користи за заштитни и контролни кола. Погоден е за места со номинален напон од 12kV и фреквенција од 50Hz каде е потребен чест операција или прекин на струјата на колото. Може да се инсталира во фиксен прекинувач или да се користи сам.
Модел: VS1
Бренд ： kexr
Модел: VS1
Бренд ： kexr
● Структурни карактеристики на страничниот прекин на вакуумското коло во затворен напон
▶ Механизам за латерално работење
▶ Епоксиден смола изолиран пол
▶ Пролетен оперативен систем без патување
▶ Прекини на предниот/задниот кабел
● Странично поставено прекинување на вакуумското коло на затворен напон со употреба на услови
▶ Опсег на температурата на околината: Температурата опкружувана странична рамо на вакуумско коло за затворен напон треба да биде -15 ~ 40 ℃
▶ Надморска височина: Прекинувачот на вакуумско коло на затворен напон во затворен простор треба да се инсталира помалку од 1000 метри.
▶ Релативна влажност: дневниот просек не е повеќе од 95%, месечниот просек не е повеќе од 90%, дневниот просек на заситен притисок на пареата не е повеќе од 2,2 × 10-3MPa, а месечниот просек не е повеќе од 1,8 × 10-3MPa.
▶ Интензитет на земјотрес: Помалку од 8 степени
▶ Места без пожар, експлозија, сериозно загадување, хемиска корозија и тешка вибрација.
● Технички параметри на прекинувачот за вакуумско коло за затворен напон во затворен простор
|
Ставка |
Единица |
Податоци |
||||
|
Номинален напон |
КВ |
12 |
||||
|
Номинална струја |
A |
630 ~ 1250 |
1250 |
1250 |
||
|
Оценета тековна пауза со краток спој |
На |
20 |
25 |
31.5 |
||
|
Оценета струја за затворање на краток спој |
На |
50 |
63 |
80 |
||
|
Номинален врв издржи струја |
На |
50 |
63 |
80 |
||
|
Краток спој на 4S издржи струја （врв |
На |
20 |
25 |
31.5 |
||
|
Оценето ниво на изолација |
Работа издржи напон |
КВ |
42 （48 |
|||
|
Влијание го издржува напонот |
75 （85 |
|||||
|
Оценета оперативна секвенца |
|
Break-0,3S-Close-180S-Close |
||||
|
Механички живот |
Време |
10000 |
||||
|
Оценет тековен прекин на краток спој |
Време |
50 |
||||
|
Номинален напон на отворање на оперативниот механизам （DC |
V |
110,220 |
||||
|
Контактна терминална растојание |
мм |
11 ± 1 |
||||
|
Overtravel (Контактна должина на компресија на пролетта) |
мм |
35 ± 0,5 |
||||
|
Трифазно раздвојување и време на затворање на отскокнување |
ms |
≤2 |
||||
|
Контактирајте го времето за затворање на отскокнување |
ms |
≤2 |
||||
|
Просечна брзина на отворање |
m/s |
1,1 ± 0,2 |
||||
|
Просечна брзина на затворање |
m/s |
0,6 ± 0,2 |
||||
|
Време на отворање |
Максимален работен напон |
s |
≤0.05 |
|||
|
Мин работен напон |
≤0.08 |
|||||
|
Време на затворање |
s |
0.1 |
||||
|
Дозволена дебелина на акумулацијата на абење на динамични и статички контакти |
мм |
3 |
||||
Жешки тагови: Прекинувач на вакуумско коло со високо-напон во затворен простор
