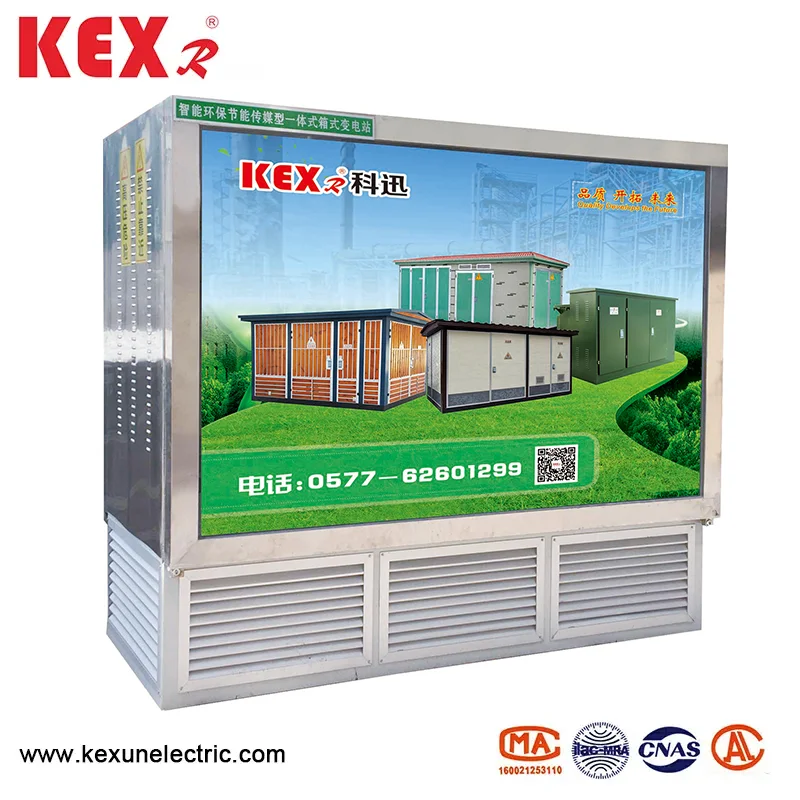

Подземна трафостаница

● Преглед на производот

Подземната трафостаница од типот YBD-12 во согласност со концептот на урбаниот еколошки дизајн, зафаќа мала област и ја разубавува околината. Погоден е за патишта во урбаните сообраќајни трупови, станбени области, аеродроми, станици, надвор од автопатот и други места и ќе стане тренд на трансформација на опрема за урбана дистрибуција на мрежата.

● Објаснување на моделот на подземната трафостаница од типот YBD-12 од типот

Во споредба со традиционалната трафостаница, подземната трафостаница ги има следниве очигледни предности

▶ Естетика и хармонија на животната средина

Обичната трафостаница на кутијата зафаќа голема површина, која не може добро да се координира со околината, а подземната трафостаница има мала кутија за дистрибуција, што нема да влијае на околината.

▶ Заштеда на енергија

Заштеда на енергија и намалување на потрошувачката станаа консензус на целото општество. Трансформаторите претпочитани за подземната трафостаница од типот YBD-12 од типот на типот на типот, се трансформатори со ниски загуби, како што се S11 Series, S13 Series и SBH15 серија можат да бидат избрани според побарувачката и понудата на корисници.

▶ Намалување на бучавата

Бучавата на трансформаторот доаѓа од железо јадрото, а висината од земјата во обичниот трансформатор на кутијата е генерално околу 1,2 милиони, што лесно влијае на спиењето на луѓето. Подземната трафостаница од типот YBD-12 од типот е инсталиран под земја како целина, а неговата бучава очигледно може да се намали, што има мало влијание врз жителите.

▶ Создадете вредност за клиентите

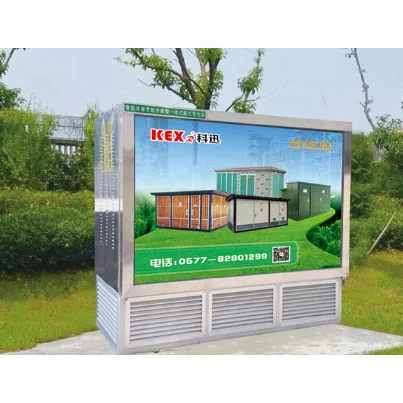

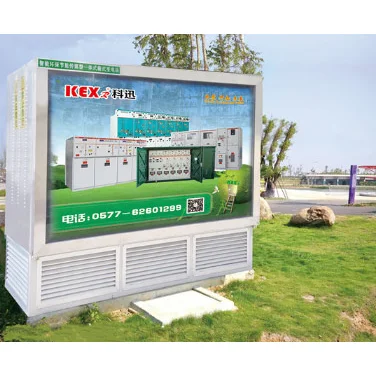

Подземната трафостаница на пејзажот може да биде целосно префабрикувана во Kexun, со краток циклус на производство, мала инвестиција и брз ефект. Подземната трафостаница инсталирана на урбаните главни патишта и автопатите е уред за прекинувач за рекламни кутии за светло на земја, а неговата позиција за рекламирање светло ќе обезбеди придобивки за рекламирање за клиентите долго време.

▶ Висока автоматизација

Подземната трафостаница од типот YBD-12 тип може да го пријави статусот на работа на високо-напон и низок напонски прекинувач до контролорот преку сеопфатниот уред за мерење и контрола со употреба на GPRS безжична мрежна технологија, што во голема мерка ја олеснува работата и употребата на трафостаницата.

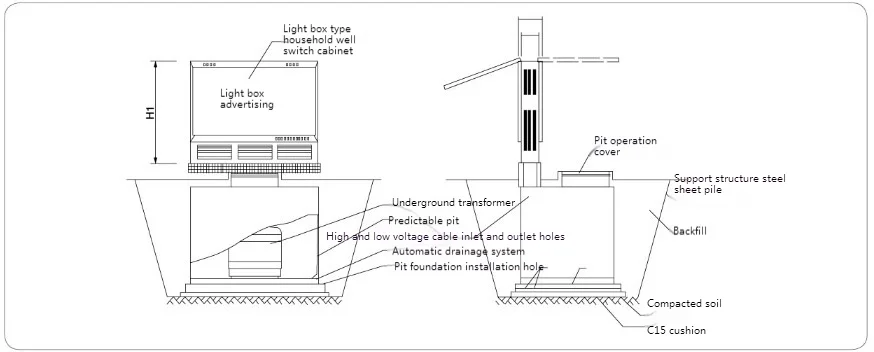

● Дијаграм за инсталација на подземната трафостаница од типот YBD-12 од типот

Белешка

1. Горенаведените димензии се само за повикување. Погледнете ги цртежите обезбедени од производителот кога нарачувате вистински димензии.

2. Производот се состои од подземен трансформатор, светло кутија на отворено кабинет и монтажна јама. Тоа е комплетен сет на опрема пред-собрана во фабриката, а обвивката на кабинетот за прекинувач на светлината е изработена од не'рѓосувачки челик;

3. Перфинираната јама е целосно запечатена и водоотпорна, површината на горниот капак на јамата е украсена со плоштади подни плочки, а долната кутија на јамата е изработена од метална керамика, која е подложена на третман против корозија според барањата на GB/T19285 „Инспекција на корозионирање на погребани челични пипели“;

4. Горниот капак на јамата е обезбедена со отворена шахта. Откако ќе се отвори шахтата, таа е поддржана и позиционирана од цилиндар. Преку шахтата, работниот работник на подземниот трансформатор може да се набудува и управува за да влезе во јамата за безбедносна врска со кабел.

5. Се сугерира дека завртките за размалување треба да бидат вградени според големината на темелите на јамата. Откако јамата е воспоставена и фиксирана, почва со пополнување според хоризонтот, а потоа засади трева.

● Дизајн цртежи на две типични шеми

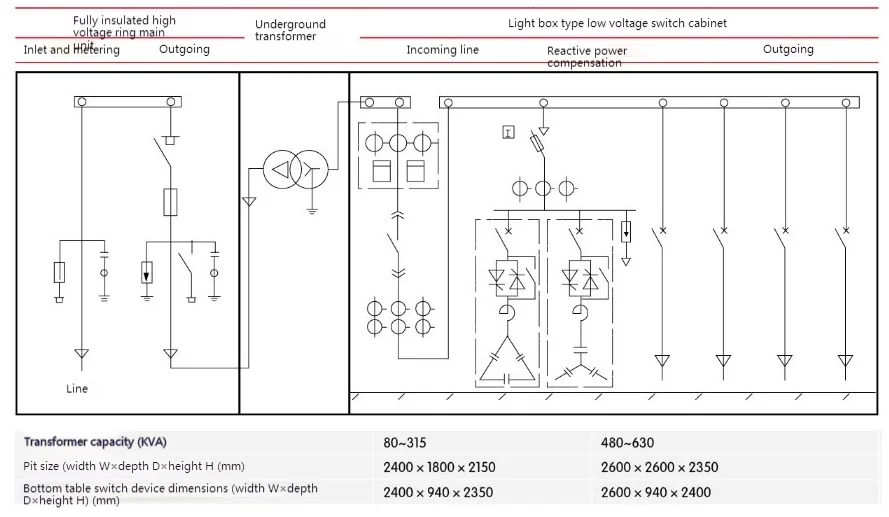

◆ HV прстен Главен Uniy+подземен трансформатор+мерење на низок напон

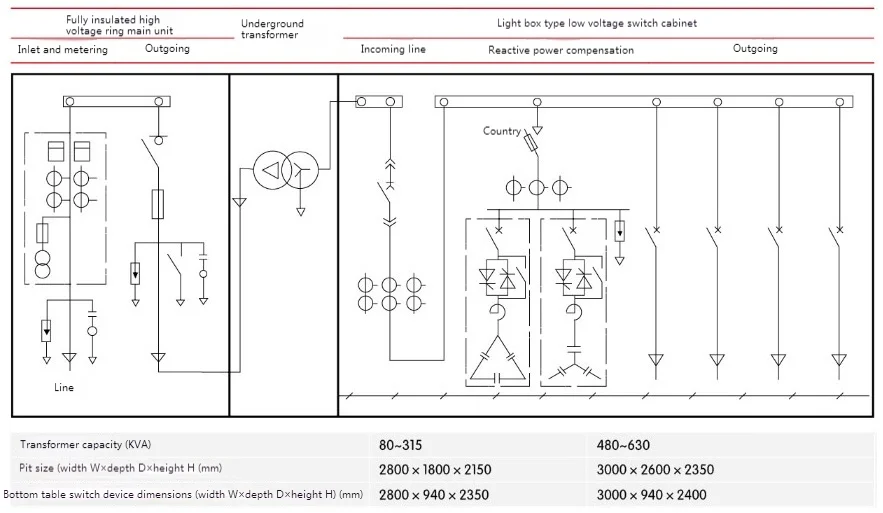

◆ HV прстен Главна единица+мерење на висок напон+подземен трансформатор+LV фидер ：
