Подземен трансформатор

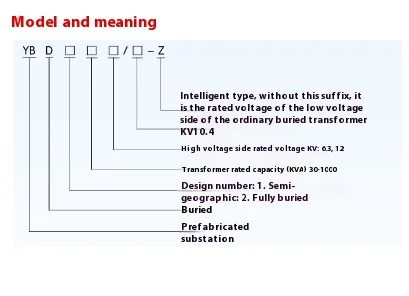

● Опис на моделот

● Главни карактеристики

▶ Сокриен дизајн: Главната опрема за напојување на подземниот трансформатор од типот YBD-12

е погребан под земја за да се намали окупацијата на копнениот простор.

▶ Интеграција на пејзаж: Површинскиот дел од подземниот трансформатор од типот YBD-12 е украсен со зеленило, скулптура или уметност за да се координира со околината.

▶ Висока безбедност: Подземната структура обезбедува подобра заштита и го намалува ризикот од оштетување на човекот.

▶ Заштита на животната средина и намалување на бучавата: Подземниот распоред може ефикасно да го намали влијанието на бучавата на операцијата на трансформаторот врз околината.

▶ Оптимизација на дисипација на топлина: Усвојте специјален дизајн на дисипација на топлина за да се обезбеди нормална работна температура на подземната опрема.

● Сценари за апликација

Подземниот трансформатор е многу погоден за следниве прилики:

◆ Центар на градот

◆ Бизнис област

◆ Јавни простори како што се паркови и квадрати.

◆ Висока станбена заедница

◆ област на историска и културна заштита

◆ Туристичка атракција

● Структурен состав на подземниот трансформатор

1.Недзелен дел:

◆ Тело на трансформаторот

◆ Преклопник со висок и низок напон

System Систем за поврзување на кабел

◆ Систем за вентилација и дисипација на топлина

◆ Објекти за одводнување и влага

2.Селен дел:

◆ Декорација на пејзажот (зеленило, скулптура, уметничка инсталација, итн.)

◆ Вентилак (скриен дизајн)

◆ Влез на инспекција

◆ Знак за предупредување за безбедност

● Предности на подземниот трансформатор од типот YBD-12

◆ Подобрете го квалитетот на урбаниот пејзаж

◆ Зачувајте простор за подот

◆ Намалете го влијанието на електромагнетното зрачење

◆ Проширете го услужниот век на опрема (постабилно подземно опкружување)

◆ Намалете го визуелното загадување

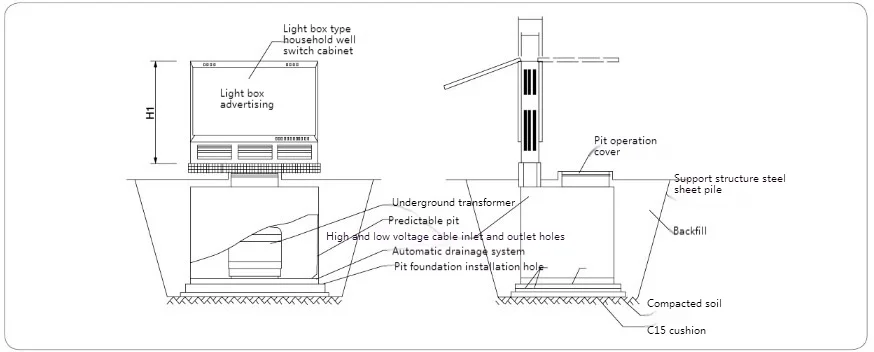

● Дијаграм за инсталација на YBD-12 тип подземен трансформатор

● Дизајн цртежи на две типични шеми

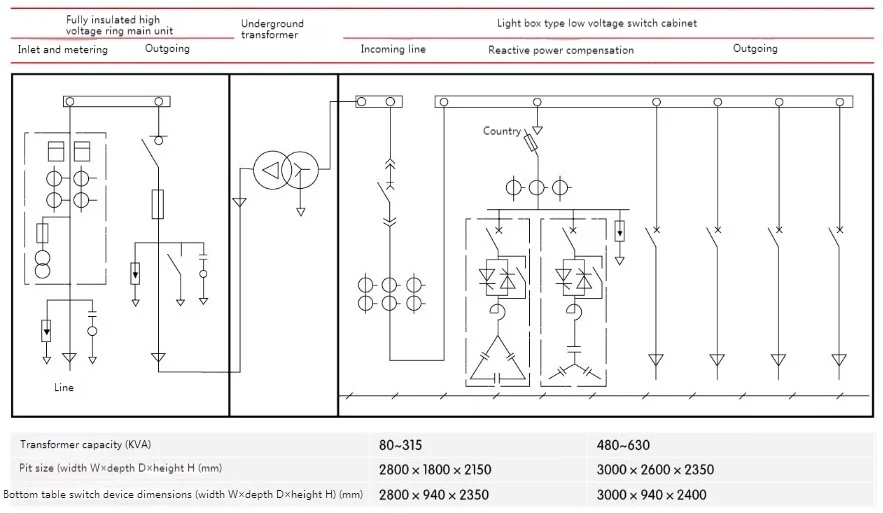

◆ HV мрежен кабинет за прстен+подземен трансформатор+мерење на низок напон

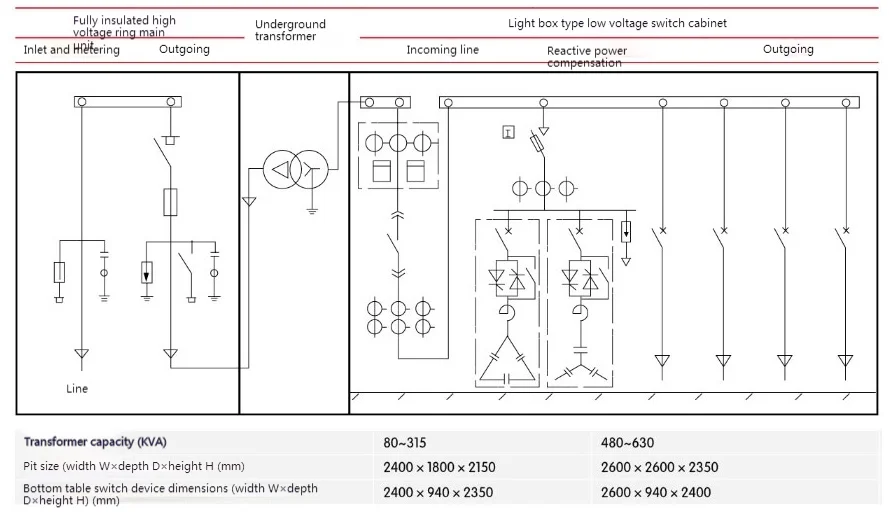

◆ HV мрежен кабинет за прстен+мерење на висок напон+подземен трансформатор+LV фидер ：
