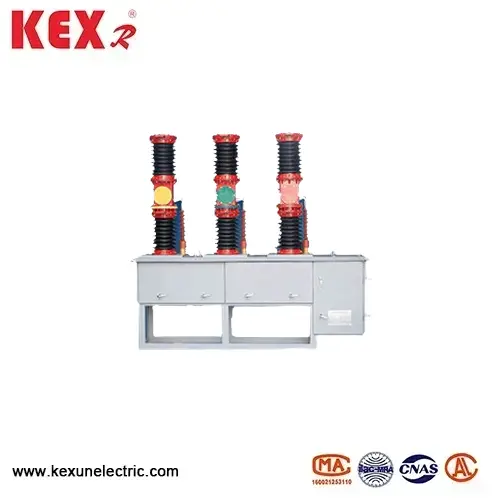

ZW7A на отворено со висок напон на AC вакуум прекинувач

ZW7A outdoor high-voltage AC vacuum interrupter produced by KEXR, a manufacturer in China, is an outdoor high-voltage interrupter suitable for 40.5kV voltage class, which is mainly used for substation outgoing line, power distribution of industrial and mining enterprises and new energy power generation system, and has the characteristics of high breaking capacity, maintenance-free and intelligent control, and is suitable for harsh outdoor environment.
Модел: ZW7A-40.5
Бренд ： kexr

Испрати барање

Опис на производот

● ZW7A на отворено високо-напон на AC вакуумски прекинувачи на производот

Design Дизајн на високо напонски степен

Номиналниот напон на ZW7A на отворено високо-напон на AC вакуумски прекинувач е 40,5kV, кој е погоден за системи за напојување од 35kV (како што се ветерната моќност и фотоволтаичните засилувачки станици). Технологија за гаснење на вакуумски лак, без нафта, без SF, заштита на животната средина и без одржување.

◆ Надворешно целосно запечатена структура

Вртежниот вакуум со високо-напон на ZW7A на отворено го усвојува силиконскиот гумен ракав, UV-отпорен, анти-fouling, заштитната оценка IP67 (проток на прашина и водоотпорна). Цврст пол за запечатување (по избор): Епоксидна смола се истура за подобрување на перформансите на изолацијата, што е погодно за области со висока влажност и солена магла.

◆ Интелигентна контрола (по избор)

Уред за заштита базиран на микрокомпјутер: Поддржува заштита од прекумерна струја, брза пауза и нула секвенца. Автоматско враќање (прилагодливо за 1 ~ 3 пати) за подобрување на веродостојноста на напојувањето. Комуникациски интерфејс: ZW7A Надворешно високо-напон напон на вакуумски прекинувачи за поддршка 4G/GPRS и RS485 и поврзете се со системот SCADA.

◆ Оперативен механизам со голема сигурност

Механизам за складирање на енергија на пролет (Електрична+рачна работа):

Складирање на електрична енергија: по избор DC220V/AC220V. Рачно ослободување на сопирачката: Механичко тропање во случај на итни случаи. Механички живот: 10,000 пати, електричен живот ≥ 5,000 пати (номинална струја)

● Типични сценарија за апликација на ZW7A на отворено високонапонски наизменичен прекин на вакуум

◆ 35KV трафостаница: ZW7A Надворешно прекинување на вакуум со високи напони на AC е погоден за прекин на појдовните коло и заштита на сегментот.

◆ Нова енергија за производство на енергија: мрежни прекинувачи на ветерна енергија и фотоволтаични засилувачки станици.

◆ Индустриски и рударски претпријатија: Заштита на големи високо-напонски мотори и трансформатори.

◆ Напојување на електрична енергија на влечење на железницата: 35kV дистрибутивен систем на електрифицирана железница.

● Технички параметри на ZW7A на отворено високонапонски наизменичен прекинувач на вакуум

Број	Ставка		Единица	Податоци
1	Номинален напон		КВ	40.5
2	Номинална фреквенција		Hz	1250，1600,2000
3	Номинална струја		A	20，25,31,5
4	Оценета струја на пауза со краток спој		На	50,63,80
5	Оценето издржување на струјата (врв)			20，25,31,5
6	Оценето краткорочно издржување на струјата			31.5
7	Оценета струја за затворање на краток спој			80
8	Оценета оперативна секвенца			O-0.3S-Co-180S-Co.
9	Механички живот		Време	10000
10	Оценето време на кршење на струјата со краток спој		Време	20
11	1 мин работна фреквенција издржува напон	(влажна) фаза до фаза/земја	КВ	80
11	1 мин работна фреквенција издржува напон	(суво) фаза до фаза/земја	КВ	95
12	Импулсот на осветлување издржува напон фаза до фаза/земја		КВ	180
13	Дозволена дебелина на абење на динамични и статички контакти		мм	3
14	Нето тежина		кг	Околу 600
15	Растојание за контакт		мм	22 ± 2
16	Контакт со мозочен удар на контакт		мм	4 ± 1
17	Просечна брзина на отворање		m/s	1.3 ~ 1,8
18	Просечна брзина на затворање		m/s	1.0 ~ 1,7
19	Контактирајте го времето за затворање на отскокнување		ms	≤3
20	Синхронизација на трифазно отворање и затворање		ms	≤3
21	Отпор на главна кола		бебе	≤100
22	Време на затворање		ms	50150
23	Време на отворање		ms	≤60
