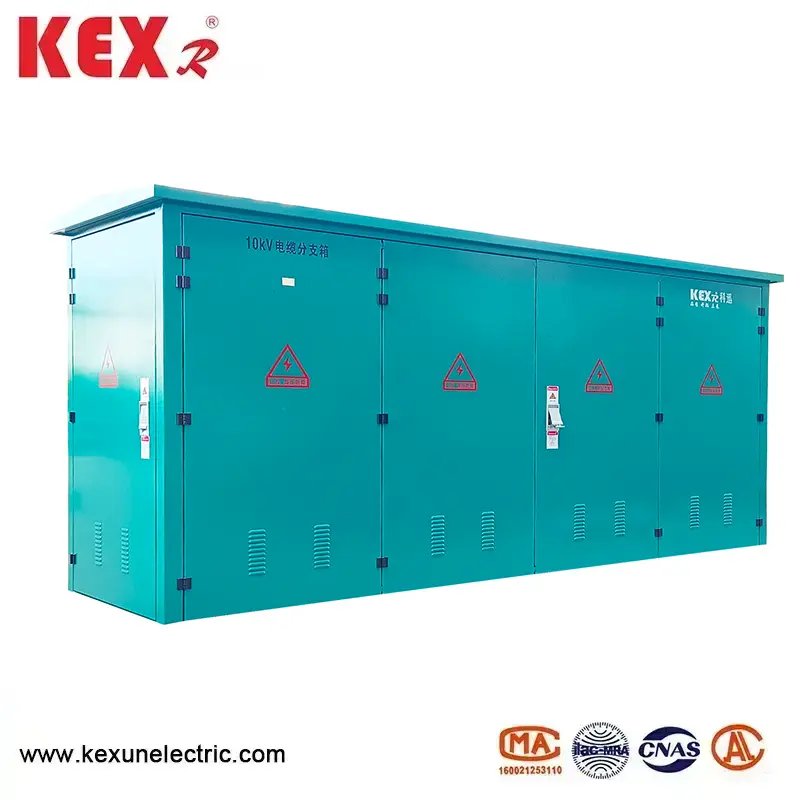

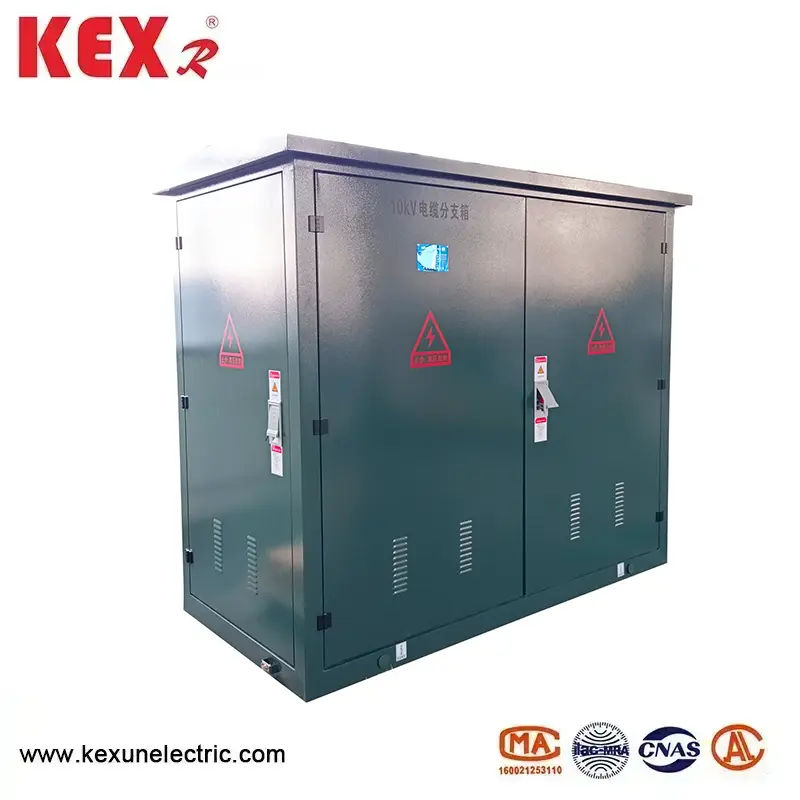

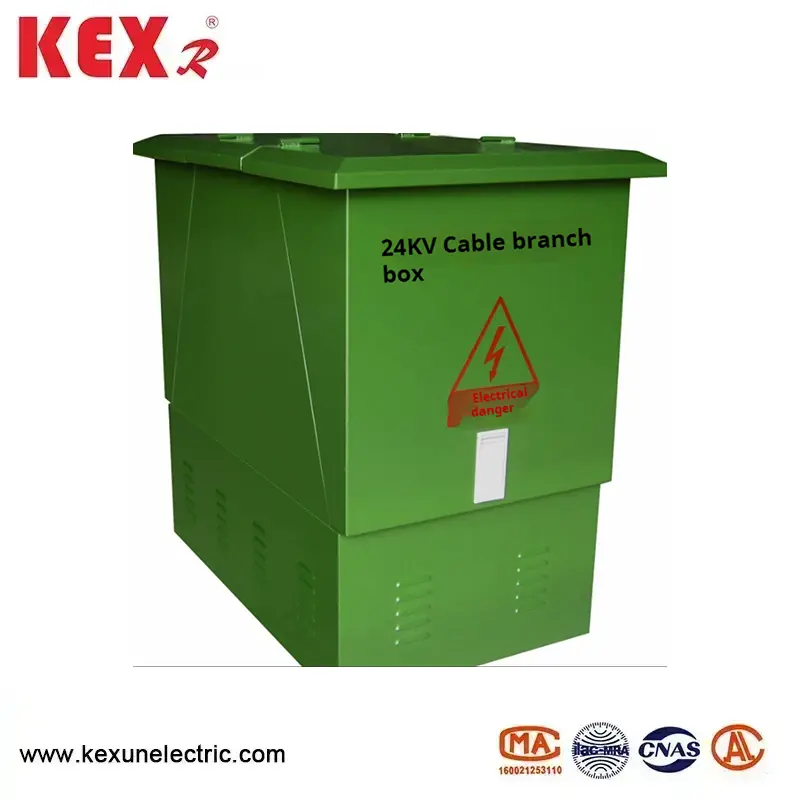

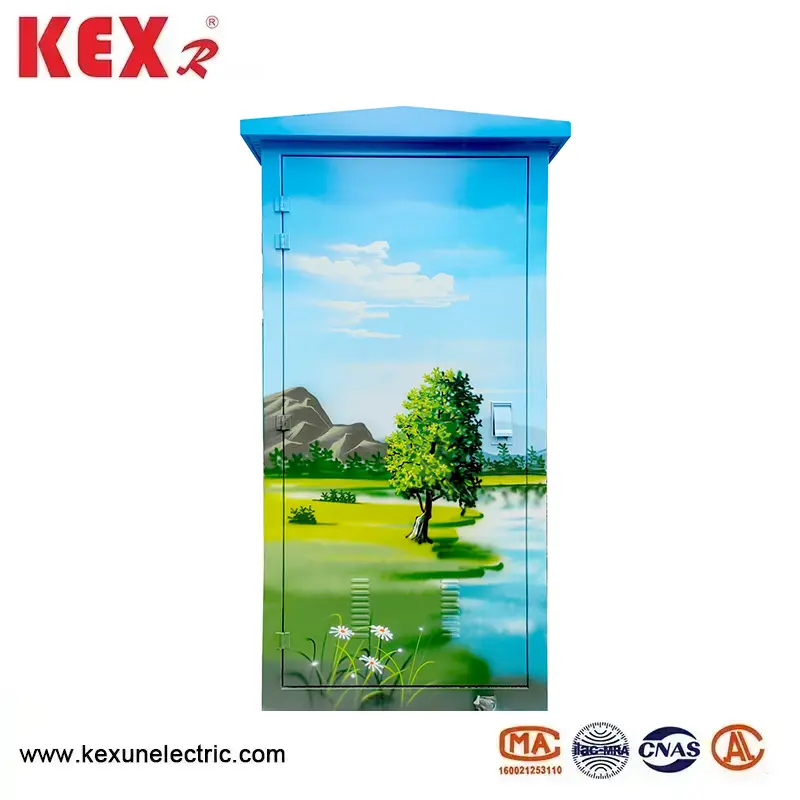

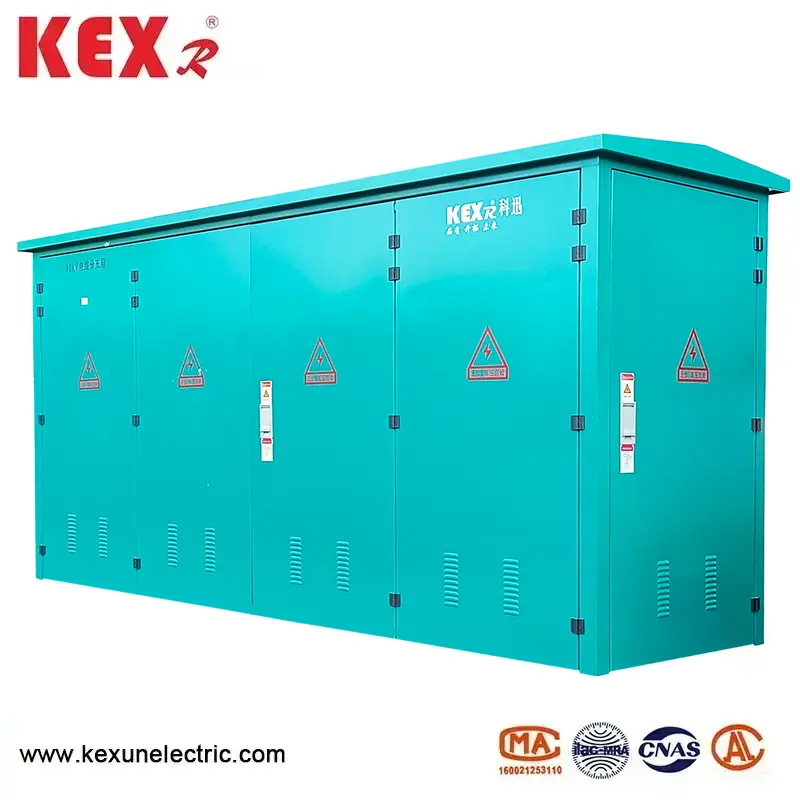

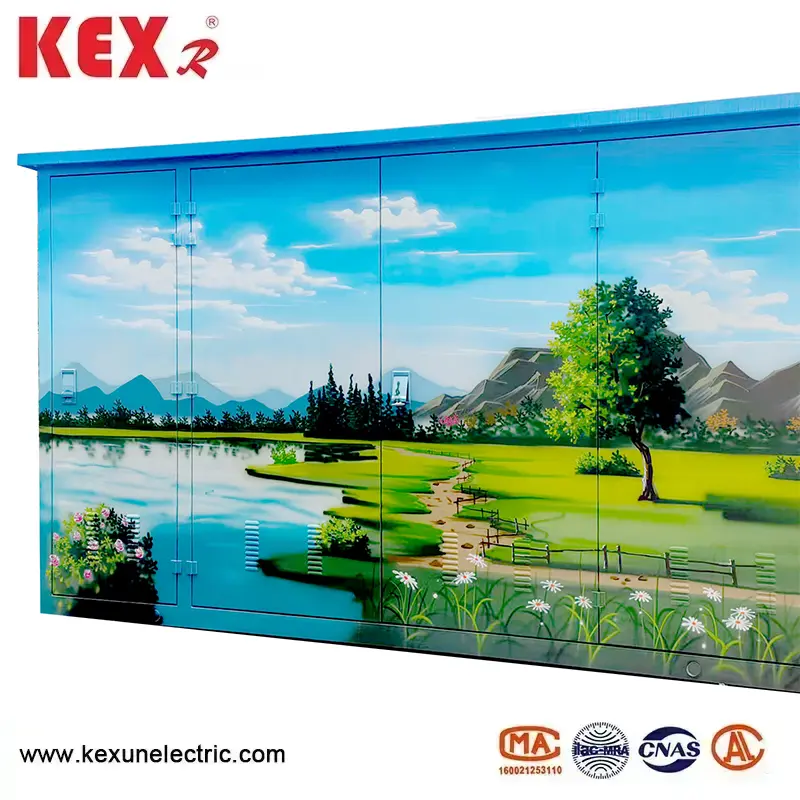

Кутија за разделување кабли 24 kV

lОсновни карактеристики на кутијата за разделување кабли 24 kV

▶Оцена на напон: 24 kV номиналниот напон на кутијата за разделување на кабелот е 24 kV (во согласност со стандардот IEC 62271-200 или GB/T 11022).

▶Целосно изолирана заптивка: живите делови се изолирани со цврста изолација или гас SF6, без изложен проводник, отпорен на прашина и водоотпорен (IP65/IP67).

▶Технологија за приклучување во европски стил: приклучоците за оклопни кабли од типот T или лакотниот тип се стандардни, а приклучокот во живо е поддржан (потребни се специјални алатки).

▶Модуларно проширување: стандардните единици (како што се 1 во, 4 надвор, 2 внатре и 6 надвор) може флексибилно да се комбинираат за да поддржат подоцнежно проширување на капацитетот.

●Кутијата за разделување на кабли 24 kV Типична структура

▶Кутијата е изработена од нерѓосувачки челик /SMC, кој е отпорен на корозија и дизајн на отворено (-40℃~+70℃).

▶Изолацираната шина е изработена од бакар или алуминиум, обвиткана со силиконска гума / EPDM изолационен слој, а нивото на изолација е ≥50 kV (напон за издржување на фреквенцијата на напојување).

▶Конектор за кабел

Заштитен приклучок од 24 kV (како RIP тип и EPDM изолација) со точка за тестирање (опционално).

▶Заштитниот уред може да биде опремен со индикатор за дефект на краток спој, дисплеј во живо и одводник на гром.

Терминал за заземјување на кутијата на системот за заземјување+заземјување на оклопот на кабелот, отпорност на заземјување ≤4Ω.

●Типични сценарија за примена на 24 kV Кутија за разделување на кабел Типични структурни

▶Нова енергетска централа: прислушување на колекторска линија од 24 kV на офшор.

▶Индустриски парк: Кабелска гранка на високонапонски мотор или трансформатор.

▶Минско/нафтено поле: кутија за разгранување 24 kV отпорна на експлозија (Ex d IIC T4).

▶Урбана високонапонска дистрибутивна мрежа: алтернативна шема за кабинет за кабелска прстенест (заштеда на простор)

lУслови за користење на кутијата за разделување кабли од европски тип 24KV

Амбиентална температура на 10KV Европски тип Кабелска кутија за дистрибуција: -30~40℃

Брзина на ветерот: еквивалентно на 34 m/sl и не повеќе од 700 Pal

Влажност: просечната дневна релативна влажност не е поголема од 95%

Просечната месечна релативна влажност не е поголема од 95%

 Отпорен на удари: хоризонталното забрзување не е повеќе од 0,4 m/s², а вертикалното забрзување не е повеќе од 0,15 m/s²

Наклон на место за инсталација на кабелска дистрибутивна кутија од европски тип: Помалку од 3

Околина за инсталација: околниот воздух не треба да биде очигледно загаден со корозивен, запалив гас, водена пареа итн., а местото на инсталација не треба да биде силно вибрирано.

● Технички параметар на кутијата за разделување кабли од европски тип 24KV

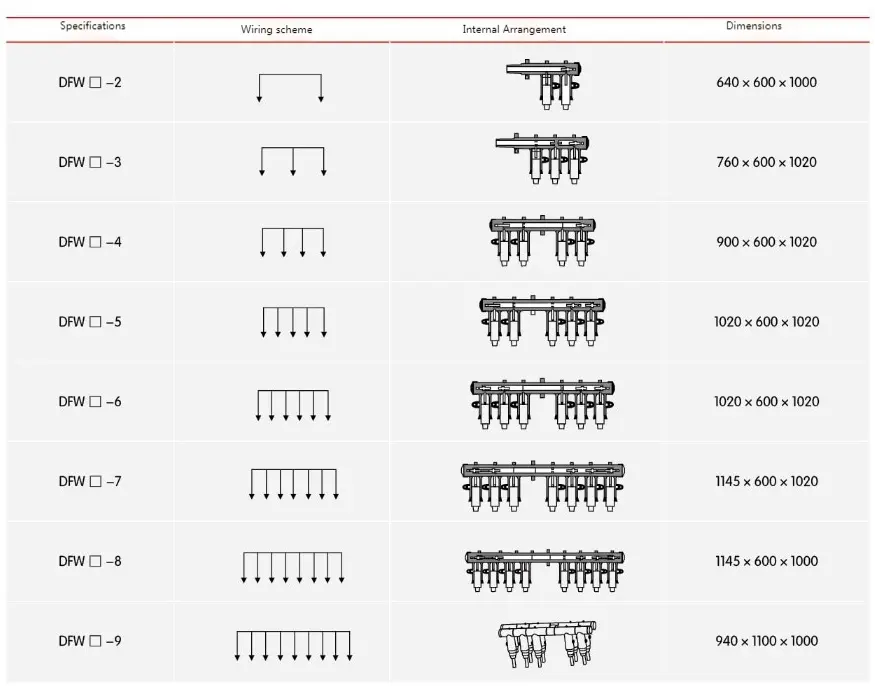

● Кутија за разделување на кабел од европски тип 24KV Опис на бројот на нарачката

Најчесто поставувани прашања

П: MOQ од 24KV гранка кутија

О: Можеме да продадеме дури и 1 комплет.

П: Гаранцијата на овој вид производ?

О: 12-24 месеци
