Кабелски конектор

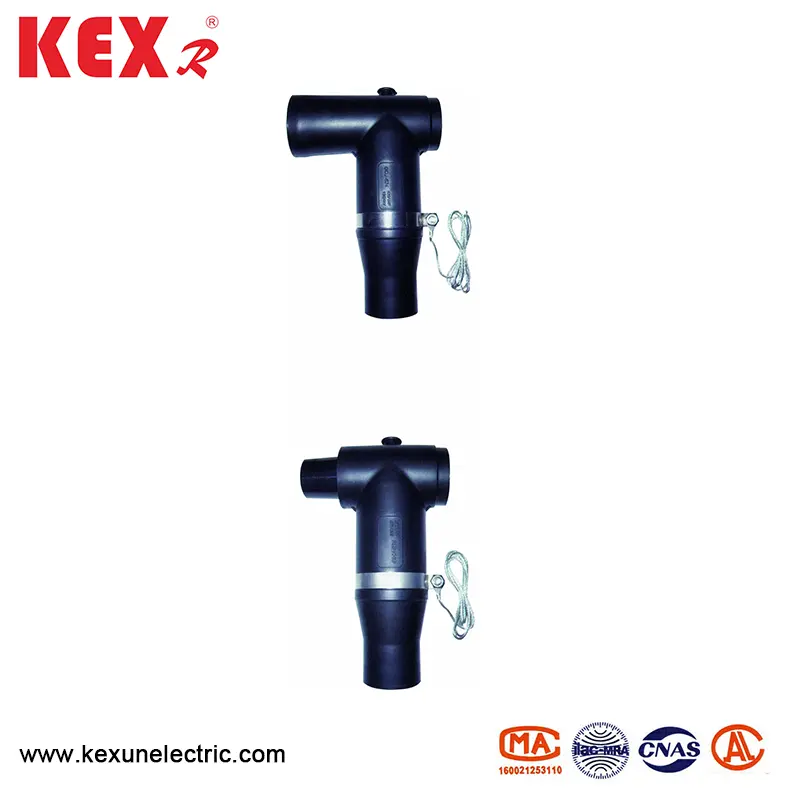

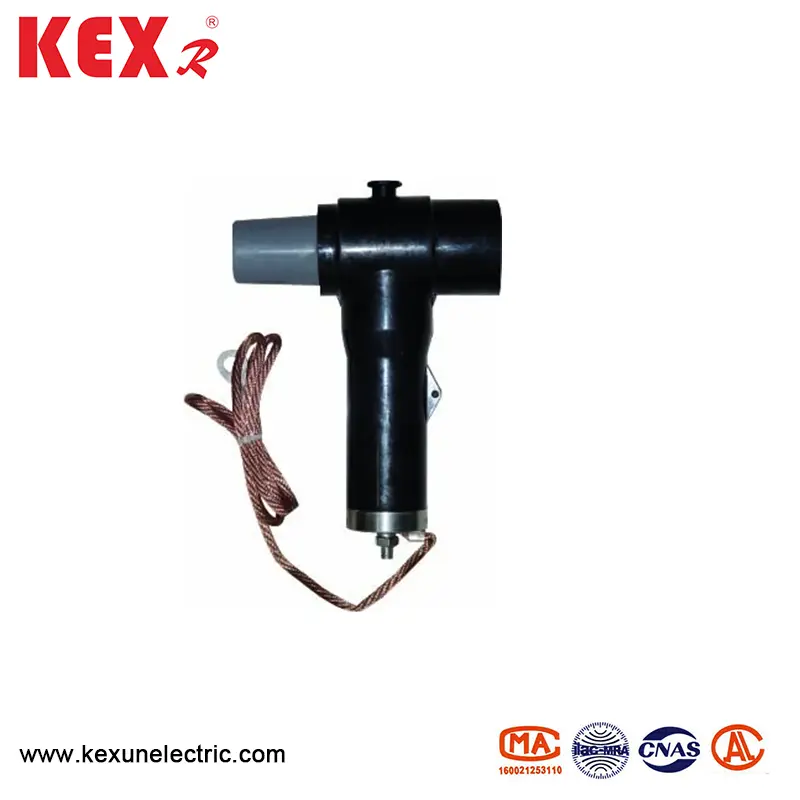

● Слика на производот

◆ Преглед на производот

Како вообичаен кабелски конектор, задниот прегратка е директно инсталиран на предниот/задниот конектор што може да се допре во 10KV за да се обезбеди заштита од прекумерна енергија за електрична опрема. Задниот молња на молња е целосно изолиран и запечатен.

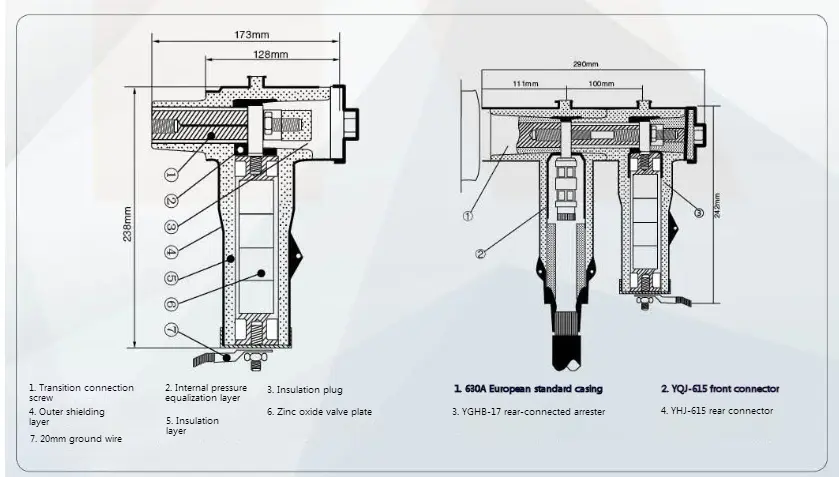

◆ Преглед на димензионален цртеж

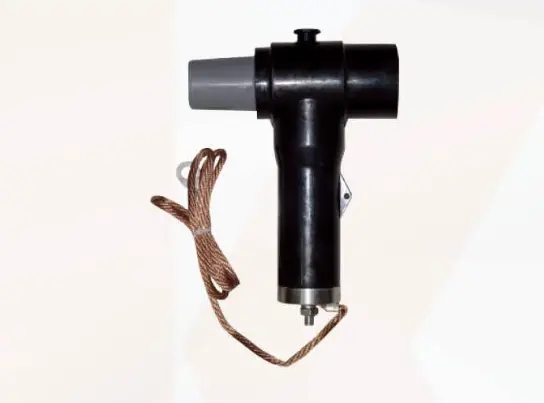

● Слика на производот

◆ Преглед на производот

Конекторот за допир на кабел од 15 кв е дизајниран според стандардот на EN50181-1997, со исклучителен изглед и може да се примени на кабинетот за мрежен мрежен мрежен мрежен мреж, главниот мрежен систем на кабелска гранка или мрежен мрежен систем на трансформаторот на кутии како дојдовни и заминување на кабли. Со поврзување на YHJ-615, допирниот заден конектор или Arserster BL-17, може да се реализира мулти-канална експанзија или заштита од пренапон. Оценетата струја од 15kV допирлив кабел конектор е 630A. Погоден е за кабли за напојување XLPE со пресек од 35-400мм².

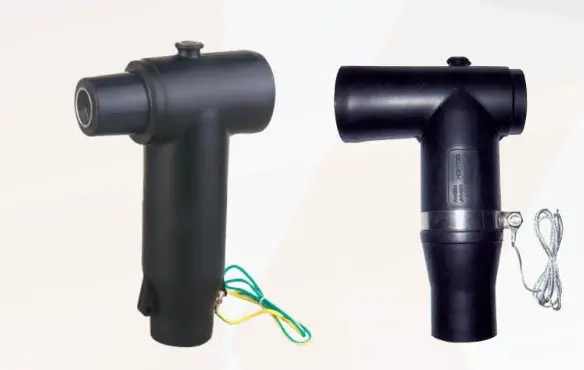

● Слика на производот

◆ Преглед на производот

Допирливиот кабелски конектор од 24KV е дизајниран според стандардот на EN50181-1997, со исклучителен изглед и може да се примени на кабинетот на мрежата од 24kV прстен, главниот мрежен систем на кабелската гранка кутија или мрежниот систем на прстенот на трансформаторот на кутијата како пристап. Wireица и кабелска врска. Со поврзување на YHJ-625 допирниот заден конектор или BL-30 Arrester, може да се реализира мулти-канална експанзија или заштита од пренапон. Номиналната струја на допирниот конектор е 630A, што е погодно за кабел за напојување XLPE со пресек од 35 ~ 400мм.

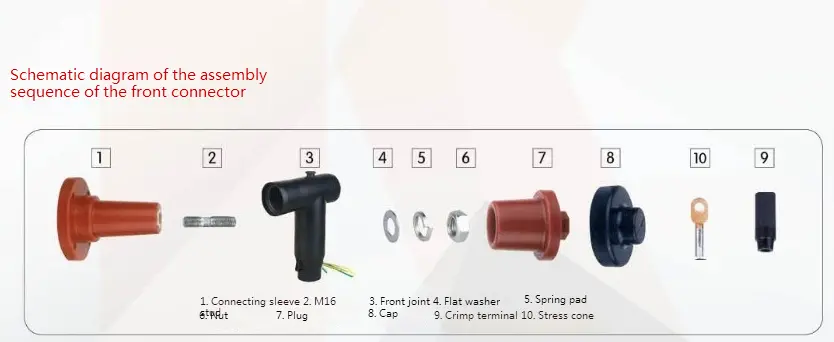

◆ Шематски дијаграм на секвенцата на склопот на предните зглобови

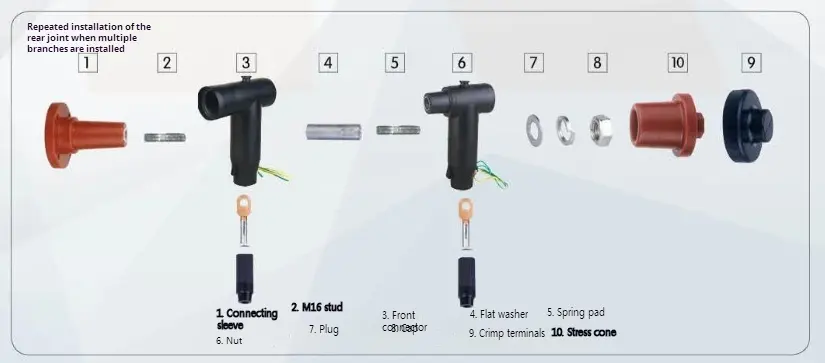

◆ Шематски дијаграм на склопување секвенца на предниот спој и задниот спој
