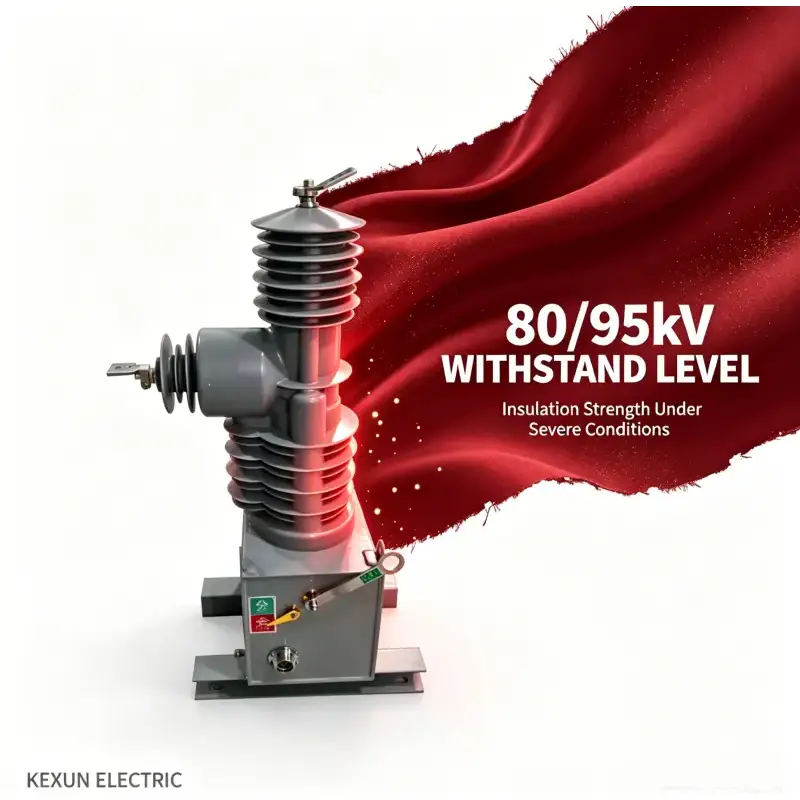

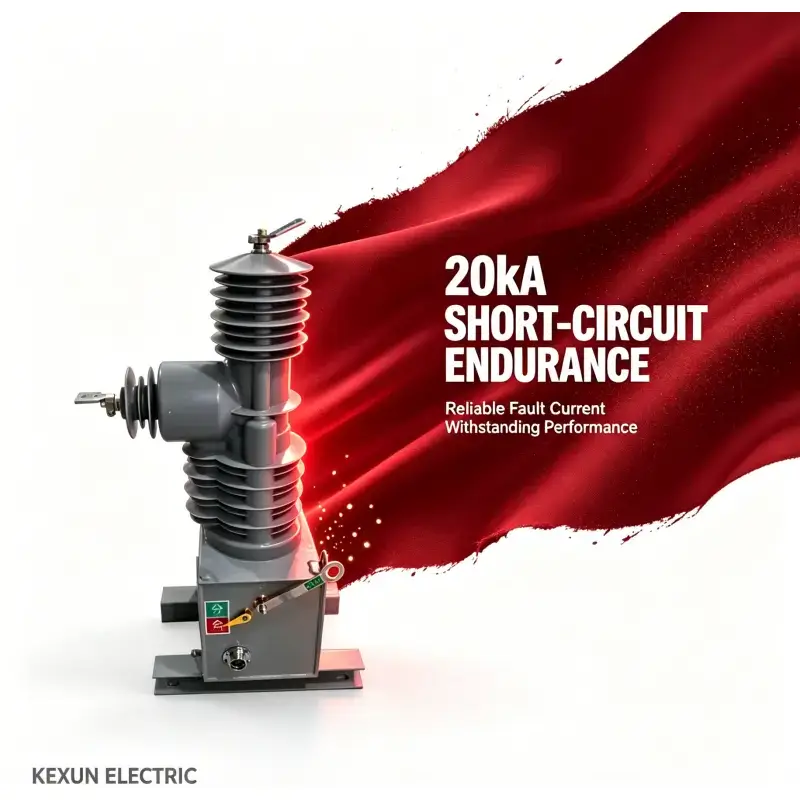

Отворен Hv вакуумски прекинувач

Карактеристики на производот

Исклучително висока доверливост

Целосно без одржување во текот на целиот животен век.

Висок механички век и електричен век.

Мала големина, мала тежина и лесна инсталација

 Со стандардна релејна заштита и функција за брзо автоматско повторно затворање.

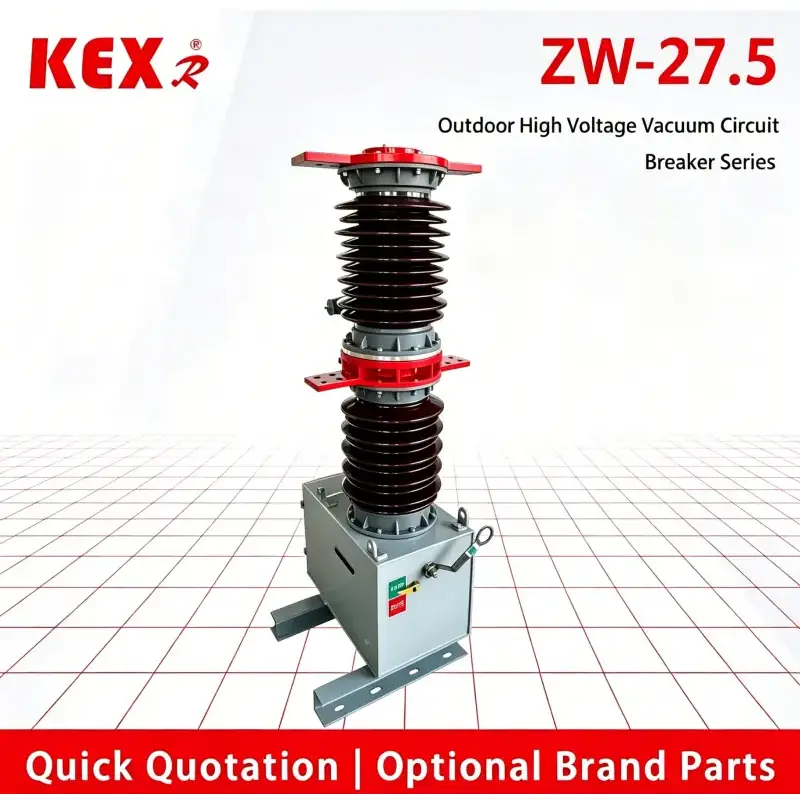

Користење на услови на  ZW7-27,5  тип Надворешен HV вакуумски прекинувач

¨ Температура: -30℃-60℃;

¨ Височина: помала од 2000 m

¨ Брзина на ветерот:≤34m/s;

¨ Оценка на загадување: Ⅳ级；

¨ Температура на складирање: -40℃-85℃.

Главен технички параметар на vcb

Главен механички параметар на прекинувачот

Структура и принцип на работа на прекинувачот

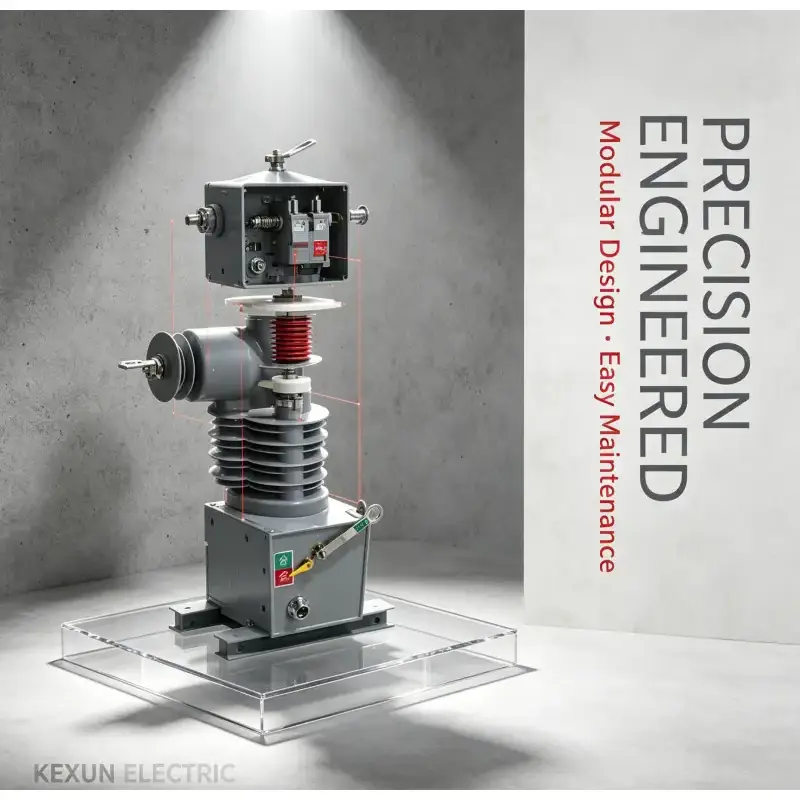

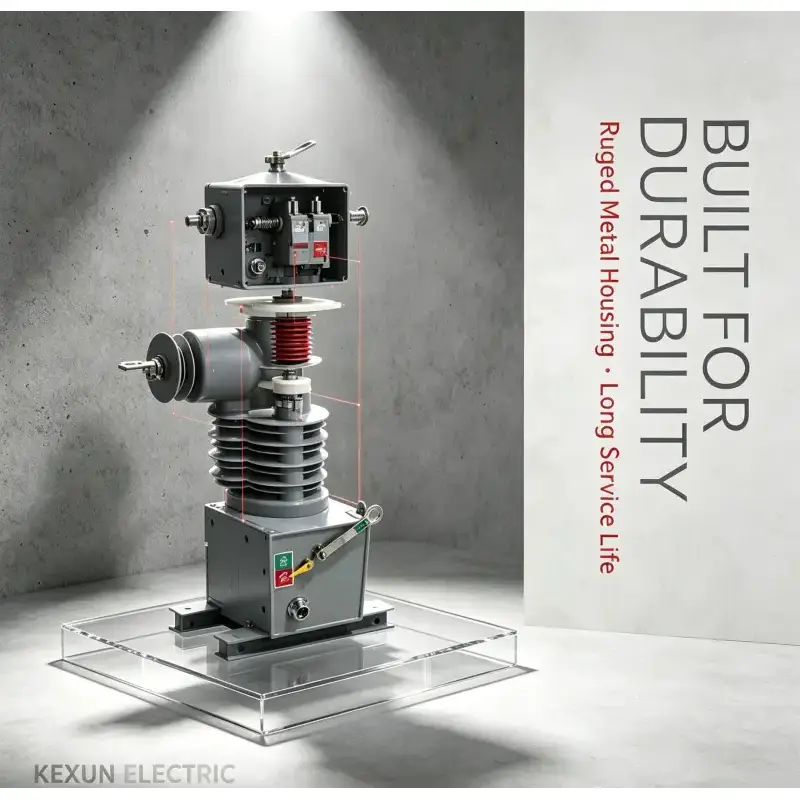

ZW7-27.5 Надворешниот вакуумски прекинувач на HV главно е составен од интегриран запечатен столб, струен трансформатор, механизам за работа со пружини и кутија. Овој тип на прекинувач е минијатуризиран. Во исто време, тој е опремен со рачен уред за итно ослободување на сопирачката. Струјниот трансформатор може да се избере според потребите на корисникот.

Контролата на ZW7-27.5 Надворешниот вакуумски прекинувач за hv се комплетира со интелигентната контролна единица. Работата за вклучување-исклучување на прекинувачот може да се реализира локално, а може да се ракува и од далечина преку комуникацискиот интерфејс. Други информации за прекинувачот може да се пренесат и до контролниот центар, а каналот за комуникација може да биде кабел, оптичко влакно, GPRS/CDMA, GSM итн. Контролата на вакуумскиот прекинувач за надворешен hv ZW7-27.5 ја завршува интелигентната контролна единица. Работата за вклучување-исклучување на прекинувачот може да се реализира локално, а може да се ракува и од далечина преку комуникацискиот интерфејс. Други информации за прекинувачот може да се пренесат и до контролниот центар, а каналот за комуникација може да биде кабел, оптичко влакно, GPRS/CDMA, GSM итн.

Интелигентната контролна единица е инсталирана блиску до прекинувачот и е поврзана со прекинувачот преку контролен кабел. Напојувањето на интелигентната контролна единица е поделено на главно напојување и напојување во мирување. Главното напојување е AC или DC 220V, кое се добива со високонапонска линија преку PT. Резервното напојување го обезбедува батеријата (инсталирана во кутијата за интелигентна контролна единица). Кога работи нормално, главното напојување го наплаќа резервното напојување; Кога ќе се изгуби главното напојување, резервното напојување сè уште може да ја заврши контролата на прекинувачот и другите операции во контролната единица. Резервното напојување (кога е целосно наполнето) може да ја одржува целата машина да работи не помалку од 48 часа.

Работниот механизам на прекинувачот е опремен со рачна рачка за итно исклучување за итно исклучување кога ќе откажат контролниот систем или напојувањето.

2.1 Принцип на работа и процес на прекинувачот

2.1.1 Принцип на гаснење на лак:

ZW37-27.5 Надворешниот HV вакуумски прекинувач усвојува вакуумски прекинувач, со вакуум како средство за гаснење и изолација на лак, кој има исклучително висок степен на вакуум. Кога подвижните и статичните контакти се исклучуваат со електрична енергија под дејство на работниот механизам, ќе се генерира вакуумски лак помеѓу контактите. Во исто време, поради посебната структура на контактите, во јазот помеѓу контактите ќе се генерира и соодветно надолжно магнетно поле, што ќе придонесе лакот на вакуум да остане дифузен и да го направи лакот рамномерно распореден на површината за контакт да изгори, за да се одржи низок напон на лакот. Кога струјата природно ја преминува нулата, преостанатите јони, електрони и металната пареа може да се комбинираат или кондензираат на контактната површина и штитот во рок од микросекунди на време. Бидејќи надолжното магнетно поле се користи за контрола на вакуумскиот лак, вакуумскиот прекинувач има силна и стабилна способност да ја прекине струјата.

2.1.2 Складирање:

Енергијата на отворање и затворање на ZW7-27.5 Надворешен вакуумски прекинувач за HV се складира со високи перформанси и се инсталира во кутијата на интелигентната контролна единица. При отворање и затворање. Обезбедено од главното напојување или резервното напојување на контролната единица, времето на полнење не е повеќе од 10 секунди, а грешката на напонот на кондензаторот е ≤1V..

2.1.3 Затворање: Локално притиснете го копчето за вклучување на интелигентната контролна единица или активирајте ја намотката за вклучување на работниот механизам со вклучување на далечинскиот управувач, така што железното јадро ќе го придвижи подвижниот контакт на прекинувачот да се вклучи со одредената брзина. Кога ќе се процени дека прекинувачот е во положба на затворање, контролната јамка автоматски го исклучува напојувањето на серпентина за затворање. Во тоа време, железното јадро се задржува на страната на затворање поради дејството на постојаниот магнет. Откако ќе се исклучи серпентина за затворање, таа не само што може да ја надмине силата на реакција на контактната пружина на прекинувачот, туку и да има сила на самодржење на затворање, така што прекинувачот може сигурно да се одржува во положбата на затворање.

2.1.4 Отворање: Локално притиснете го копчето за исклучување на интелигентната контролна единица или активирајте го серпентина за исклучување на работниот механизам со исклучување на далечинскиот управувач, за да се надмине силата на самодржење на постојаниот магнет на страната на затворање и да се натера пружината за исклучување да го повлече железното јадро на колото за да го прекине контактот на прекинувачот што е одредено за движење. Кога ќе се процени дека прекинувачот е во положбата на отворање, контролната јамка автоматски го исклучува напојувањето на отворот намотка и во тоа време, железното јадро се задржува на страната на отворот поради силата на влечење на пружината за отворање, така што прекинувачот сигурно се одржува во положбата за отворање.

2.1.5 Рачно итно отворање на сопирачката:

Кога прекинувачот е во положба за затворање, држете го притиснато копчето за рачно исклучување на прекинувачот со изолациона работна шипка и повлечете го надолу, а прекинувачот може да се исклучи со одредена брзина, што може да обезбеди дека прекинувачот може сигурно да ја исклучи номиналната струја на оптоварување.
