Три пол на отворено Hv Vcb

ZW7-40.5 тип Триполен надворешен HV vcb Функции на производот

Исклучително висока доверливост

Целосно без одржување во текот на целиот животен век.

Има висок механички век и електричен век.

Целата машина е мала по големина, мала тежина и лесна за инсталирање.

1.1 Користење услови од типот ZW7-40.5 Триполен надворешен hv vcb

¨ Амбиентална температура: -30℃-60℃;

¨ Височина: помала од 3000 m;

¨ Брзина на ветерот:≤34m/s;

¨ Вибрациите или движењето на земјата однадвор од разводната и контролната опрема може да се игнорираат.

¨ Оценка на загадување: Ⅳ；

¨ Температура на складирање: -40℃-85℃.

1.2 Технички параметар на ZW7-40.5 тип Триполен надворешен hv vcb

Главен технички параметар на прекинувачот

Главен механички параметар на прекинувачот

Структура и принцип на работа на прекинувачот

ZW7-40.5 Триполен надворешен HV vcb се состои главно од интегриран магнетен столб, струен трансформатор, механизам за работа и кутија. Овој тип на прекинувач е минијатуризиран и неговата обвивка е изработена од висококвалитетна кутија од нерѓосувачки челик. Струјниот трансформатор може да се избере според потребите на корисникот.

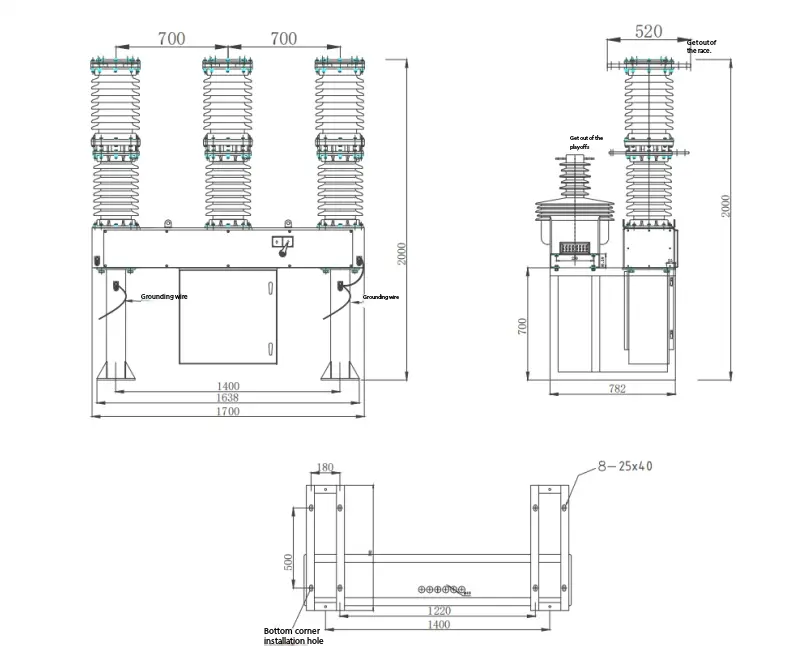

Цртеж на преглед на прекинувачот ZW7-40.5

ZW7-40.5 Триполен надворешен HV vcb и неговата интелигентна контролна комбинација. Работата за вклучување-исклучување на прекинувачот може да се реализира локално, а може да се ракува и од далечина преку комуникацискиот интерфејс. Други информации за прекинувачот може да се пренесат и до контролниот центар, а каналот за комуникација може да биде кабел, оптичко влакно, GPRS/CDMA, GSM итн.

Принцип на работа на прекинувачот

3.1 Принцип на гаснење на лак:

ZW7-40.5 Триполен надворешен HV vcb усвојува вакуумски прекинувач, а вакуумот се користи како средство за гаснење и изолација на лакот, кој има исклучително висок степен на вакуум. Кога подвижните и статичните контакти се исклучуваат со електрична енергија под дејство на работниот механизам, ќе се генерира вакуумски лак помеѓу контактите. Во исто време, поради посебната структура на контактите, во јазот помеѓу контактите ќе се генерира и соодветно надолжно магнетно поле, што ќе придонесе лакот на вакуум да остане дифузен и да го направи лакот рамномерно распореден на површината за контакт да изгори, за да се одржи низок напон на лакот. Кога струјата природно ја преминува нулата, преостанатите јони, електрони и металната пареа може да се комбинираат или кондензираат на контактната површина и штитот во рок од микросекунди на време. Бидејќи надолжното магнетно поле се користи за контрола на вакуумскиот лак, вакуумскиот прекинувач има силна и стабилна способност да ја прекине струјата.

3.2 Складирање на електрична енергија: Моторот го делува излезниот вртежен момент на столбот на механизмот и го пренесува до големиот запчаник на вретеното, со што се врти рачката на чудакот и прави пружината за затворање да складира енергија. Кога завртката на рачката на чудакот ќе го притисне прекинувачот за патување, напојувањето на моторот се прекинува, а складирањето на енергијата на пружината е завршено.

3.3 Рачно складирање на енергија: Излезната осовина на тој механизам за вртење го пренесува вртежниот момент на големата брзина која е целосно споена со малиот запчаник преку запчаникот на излезната осовина, со што се поттикнува да се ротира рачката на коленестото, така што прскалката за затворање може да складира енергија.

3,4 O  перација на електромагнетот за затворање: откако механизмот ќе го прими сигналот за затворање, движечкото железно јадро на електромагнетот за затворање се движи нагоре, притискајќи ја рачката за затворање да се придвижи нагоре, така што половината вратило за затворање се ротира спротивно од стрелките на часовникот. Ослободете го ограничувањето на бравата за затворање. Во исто време, бравата за затворање се ротира спротивно од стрелките на часовникот под притисок на валјакот, ослободувајќи го одржувањето за складирање енергија. Камерата на главното вратило генерира ударна сила поради силата на контракција на пружината за затворање и удира во рачката за вртење на вратилото за рачно складирање енергија (т.е. излезното вратило), кое се пренесува до прекинувачот преку поврзувачката шипка, со што се завршува операцијата за затворање.

3.5 Рачно ракување: Кога вилушката за смена инсталирана на половината вратило за затворање се ротира спротивно од стрелките на часовникот, ја придвижува затворачката половина вратило да се ротира спротивно од стрелките на часовникот. За да се добие истиот ефект како операцијата на затворање на електромагнет.

3.6 Работа на повторно затворање: откако механизмот ќе ја ослободи енергијата на пружината за складирање енергија, ја завршува операцијата на затворање. Во состојба на затворање, механизмот повторно ја извршува операцијата за складирање енергија. По завршувањето на операцијата за складирање енергија, механизмот е во затворена состојба за складирање енергија и штом ќе се прими точниот сигнал, механизмот може да реализира автоматско повторно затворање.

3.7 Работа на електромагнетот за ослободување на сопирачката: откако механизмот ќе го прими сигналот за ослободување на сопирачката, подвижното јадро на електромагнетот за ослободување на сопирачката се движи нагоре, притискајќи ја рачката за ослободување на сопирачката да се придвижи нагоре, така што оската за ослободување на сопирачката се ротира спротивно од стрелките на часовникот. Ослободете го ограничувањето на бравата за ослободување на сопирачката. Во исто време, бравата за ослободување на сопирачката се ротира спротивно од стрелките на часовникот под притисок на валјакот, а рачката за вртење се ротира спротивно од стрелките на часовникот поради потиснувањето на некои пружини на сопирачките во прекинувачот, со што се завршува операцијата за ослободување на сопирачката.

3.8 Рачно ракување: Кога вилушката монтирана на половината осовина на сопирачката се ротира спротивно од стрелките на часовникот, таа ја придвижува половината на сопирачката да се ротира спротивно од стрелките на часовникот, со што се добива истиот ефект како и работата на електромагнетот на сопирачката. да се ротира спротивно од стрелките на часовникот, со што се добива истиот ефект како и работата на електромагнетот на сопирачката.

3.9 Работа на патување со прекумерна струја: кога намотката со прекумерна струја во патувањето со прекумерна струја поминува низ наведената струја на патување, електромагнетот дејствува и шипката за туркање ја турка рачката за патување. Направете ја полу-осовината да се ротира спротивно од стрелките на часовникот, ослободете го ограничувањето на бравата на сопирачката, со што се добива истиот ефект како и работата на електромагнетот на сопирачката и завршете ја работата на прекумерна струја на исклучување на прекинувачот.

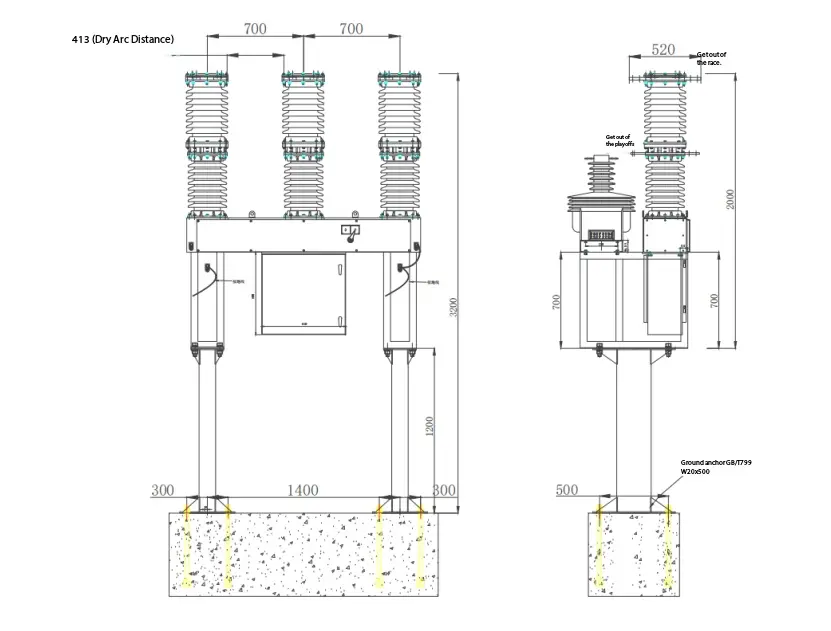

Триполен дијаграм за инсталација на надворешен HV vcb
