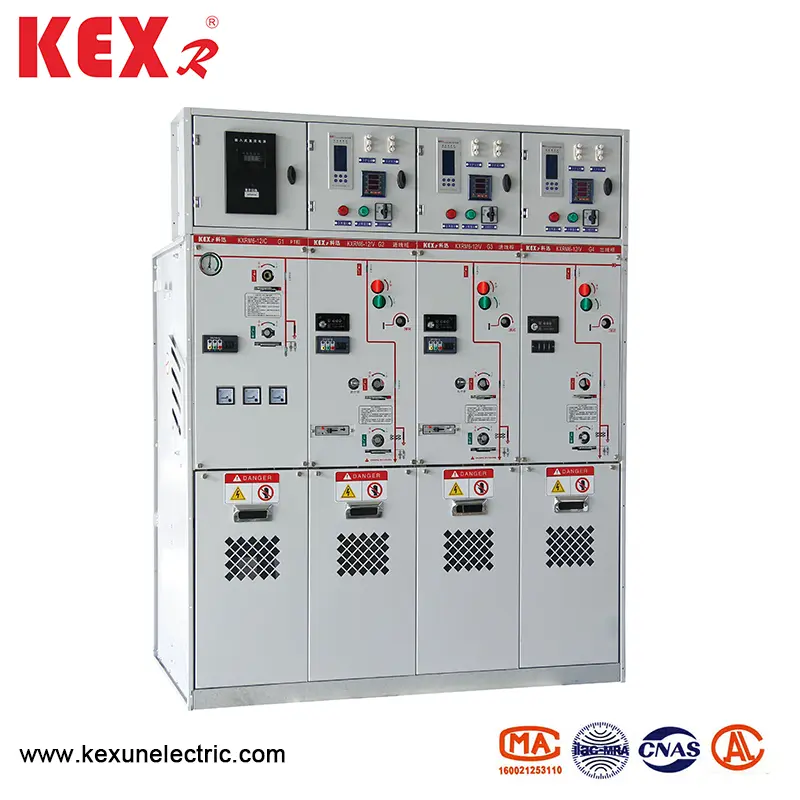

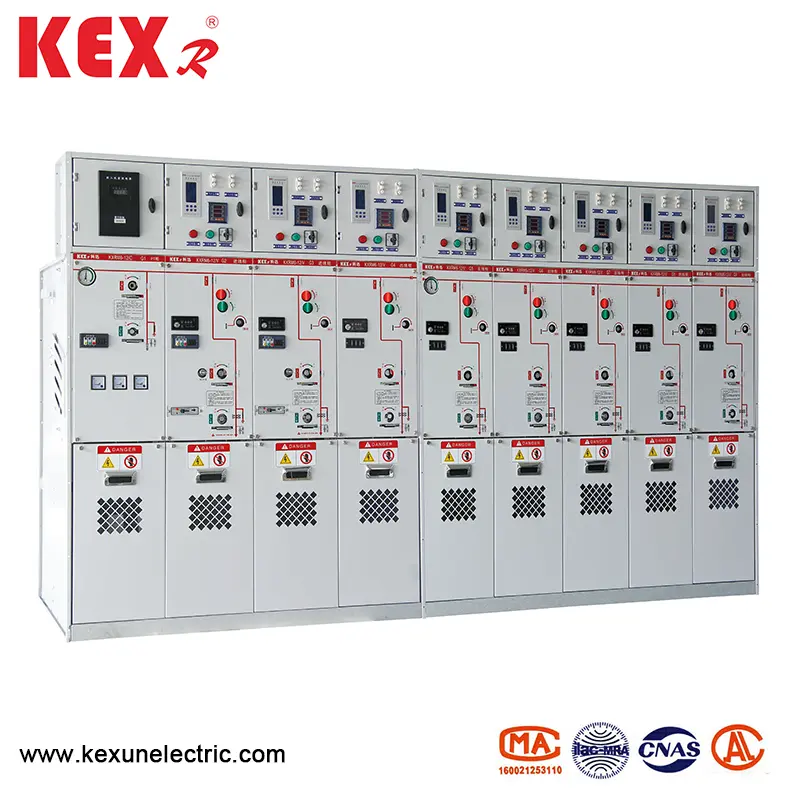

Сите затворени изолиран гас кабинет

● Услови за употреба

KXMR6-12 Тип Сите затворени изолирани гасни кабинети е погоден за разни околини, како што се висока и ниска температура (+40 ℃ ~ -40 ℃), влажност, прашина, загадување на сол, рудници и голема надморска височина (1000м), краткорочно потопување во вода во рок од 24 часа не влијае на употребата.

Белешка: Ако надморската височина е поголема, наведете ја специфичната надморска височина.

● Карактеристики на производот

▶ KXRM6-12 Сите затворени изолирани гасни кабинети користат SF6 гас како лак за гаснење и изолациски медиум.

▶ Кабинетот е целосно запечатен и изолиран; Автобусите, прекинувачите и деловите во живо се целосно затворени во школка од не'рѓосувачки челик.

▶ Шаулината е исполнета со гас од 1,4bar SF6, а нивото на заштита достигнува IP67: целиот прекинувач на уредот е целосно под влијание на надворешните услови на животната средина, што може да обезбеди нормално работење на прекинувачот дури и во екстремни случаи, како што е краткорочно потопување на вода, а производот е без одржување за живот.

▶ Кабинетот има совршен уред за меѓусебно блокирање на „пет-превенцијата“, кој целосно ги елиминира можните неуспеси на работењето на персоналот и опремата предизвикани од човековата погрешна работа.

▶ Сите ормани имаат сигурни канали за безбеден олеснување на притисокот, што можат да обезбедат лична безбедност на операторите дури и во екстремни случаи.

▶ Кабинетот е поделен на два вида: комбинација на фиксна единица и проширување на единицата.

▶ Големината на KXRM6-12 Сите затворени изолирани гасни кабинети е погодно за инсталирање и може да биде погодна за места со тесен простор и лоши услови на животната средина.

▶ Кабинетот може да биде опремен со електрични, далечински управувачи и уреди за набудување според различни потреби на корисниците.

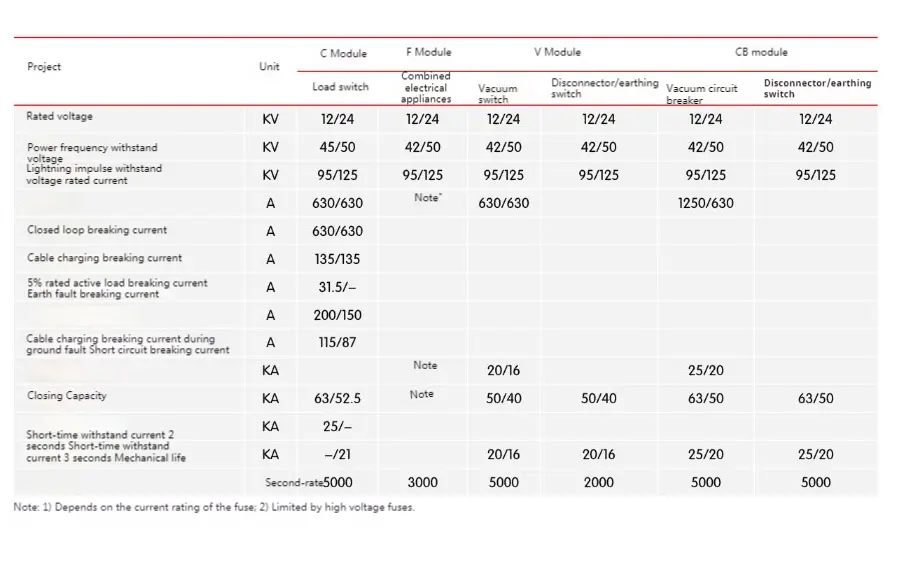

● Технички параметар

● Трансформатор и заштита од линија

KXRM6-12 Сите затворени изолирани кабинети за гасни комбинирани тип на комбинација обезбедуваат два режими за заштита на трансформаторот, имено, апаратот за комбинација на осигурувачи на оптоварување и прекинувачот со реле.

1. Заштита на TransFormer е комбинација на струја што го ограничуваат високо-напонскиот осигурувач и прекинувачот за оптоварување. Собата за осигурувачи ќе биде инсталирана зад посебен заклучен куќиште лоциран во предниот дел на единицата. Прекинувачот за оптоварување користи механизам за складирање на енергија за енергија, кој може да го активира напаѓачот на осигурувачот.

2. Со цел да се олесни замената на осигурувачот, оперативната рачка може да се користи за да се отстрани крајниот капак на комората на осигурувачот. Механизмот за газење на осигурувачот е претходно позициониран, што обезбедува водоотпорна изведба на целиот систем.

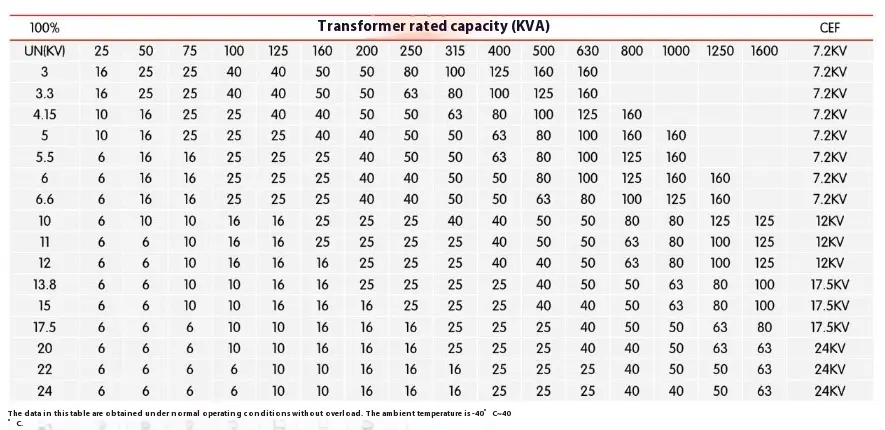

● Табела за споредба на осигурувачи и трансформатори

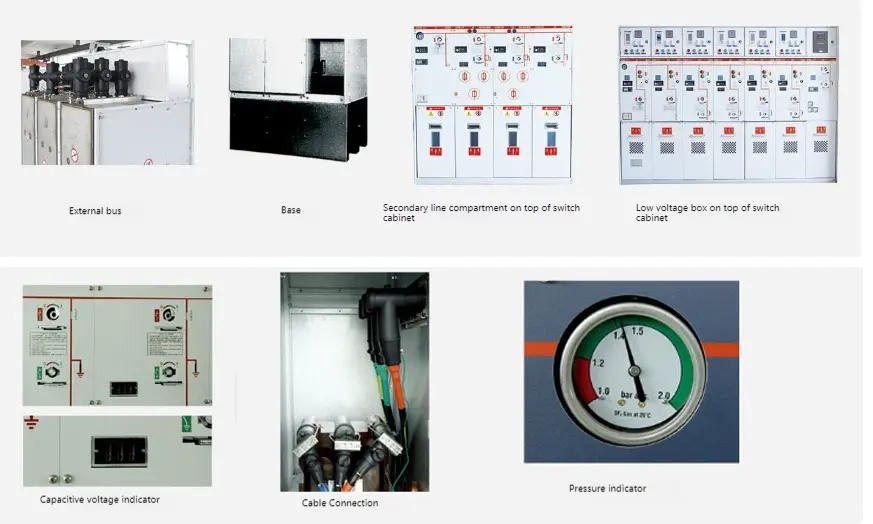

● Факултативни додатоци

◆ Помошен контакт

Сите прекинувачи за оптоварување и прекинувачите на колото можат да бидат опремени со 2NO+2NC што означува позиција на прекинувачот. Паралелна калем за патување (AC или DC) може да се инсталира на прекинувачот на трансформаторот и прекинувачот на колото, а контролната компонента со низок напон се наоѓа зад предниот панел.

◆ Индикација за напон

Индикаторот за капацитивен напон покажува дали грмушката е наполнета или не, а штекерот на него може да се користи за нуклеарна фаза.

◆ Индикатор за краток спој и дефект на земјата

Со цел да се олесни локацијата на дефектот, модулот за прекинувач на кабелот може да биде опремен со индикатори за краток спој и заземјување за едноставно откривање на дефекти.

◆ Електрична работа

Тоа е стандардна шема за механизам за рачно работење на единицата за прекинувач на кабел и единицата за трансформатор. Можете исто така да изберете да инсталирате електричен механизам за работа. Кабелските прекинувачи, прекинувачите за вакуумски кола и прекинувачите за заземјување се управувани со механизми лоцирани зад предниот панел. Сите прекинувачи и прекинувачи на колото можат да се управуваат со рачка за работа (стандардна конфигурација), или можат да бидат опремени со механизам за работа со мотор (додатоци). Како и да е, прекинувачот за заземјување може да се работи само рачно, и конфигуриран е механизам со можност за затворање на струјата на дефект.

◆ Каблирање

Инсталирани се стандардни грмушки во согласност со DIN47636. Сите грмушки имаат иста висина од земја и се заштитени со плочата за покривање на кабловска просторија. Некои плочи за покривање можат да бидат испреплетени со прекинувачот за заземјување, а специјалните плочи со двојни кабелски простории може да се користат и за влезни линии со двојни кабел.

◆ Индикатор за притисок

Обично опремено со индикатор за притисок, кој е формиран со мерач на притисок. Покрај тоа, може да се обезбедат електрични контакти за да се укаже на намалување на притисокот.

◆ заклучување на клучот

Може да се инсталираат клучни брави за прекинувачи, прекинувачи за оптоварување и прекинувачи за заземјување. Може да биде опремена со полу-залетување на заклучување на заклучување, што е погодно за прекинувачи, прекинувачи за оптоварување и прекинувачи за заземјување.

◆ Калеч

Сите единици на мрежата на прстени можат да бидат опремени со лак за лак. Кога се појавува лак внатре, аркачите на лакот автоматски ќе се затворат на влезниот грмушка, вклучително и модулите Д, де и В, и сите кабелски модули можат да бидат опремени со лак за апсење. Тие мора да нарачаат со единицата и не можат да ја променат. Дејството на Arc Sursingober може да биде индицирано со овој метод, а електричните контакти во кабинетот SF6 се поврзани со терминалот зад предниот панел.

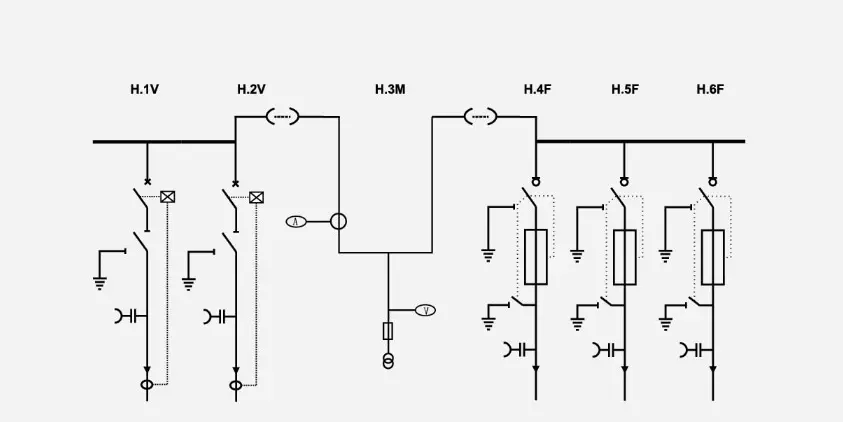

● Опис на програмата

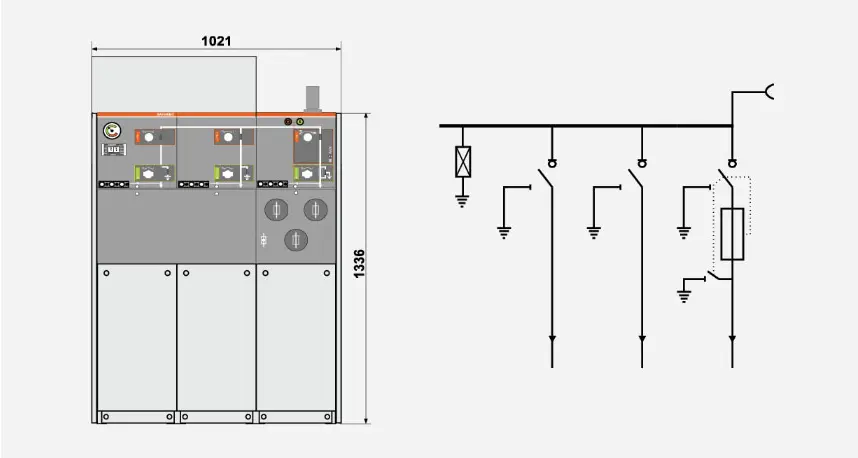

◆ Шема 1 SA+CCF+

Инсталирајте молња на автобусот и оставете го за проширување.

Белешка: Бројот на единици за прекинувачи не смее да биде помал од 3.

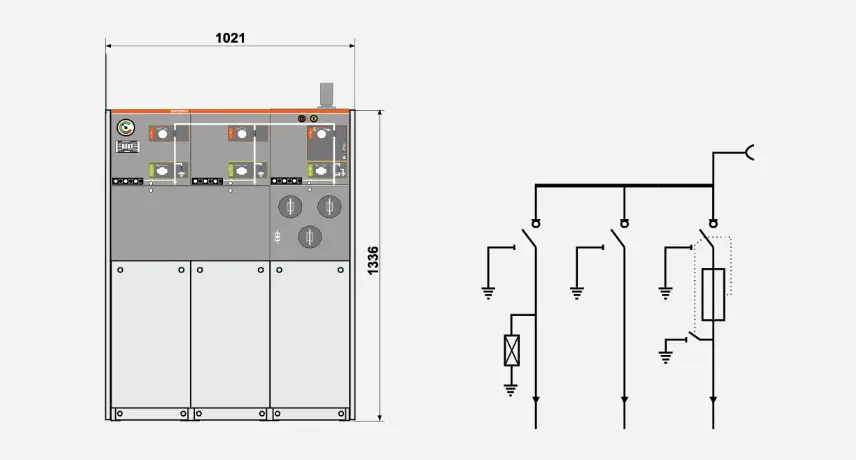

◆ Шема 2 CCF+

Инсталирајте го гром на молња во влезната линија и проширување на резерва.

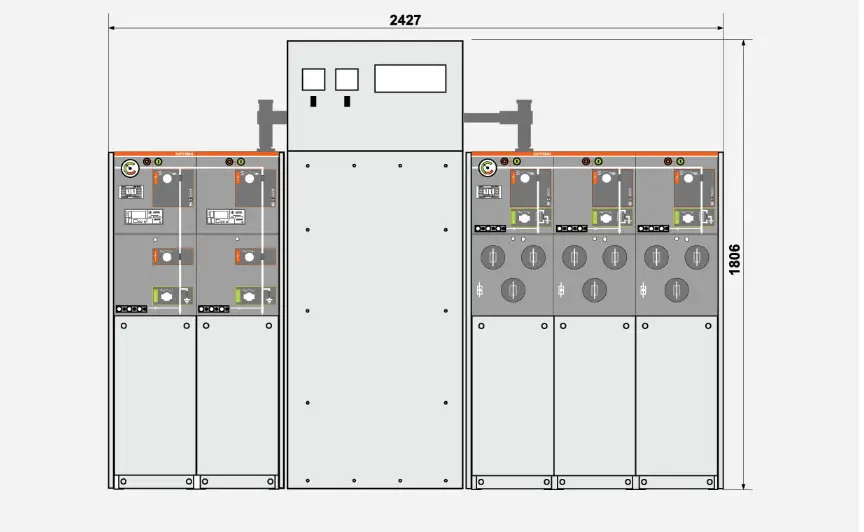

◆ Шема 3 w+m+fff

Пресметка на странична под притисок
