Главна единица за прстен на хексафлуорид

● Главна апликација

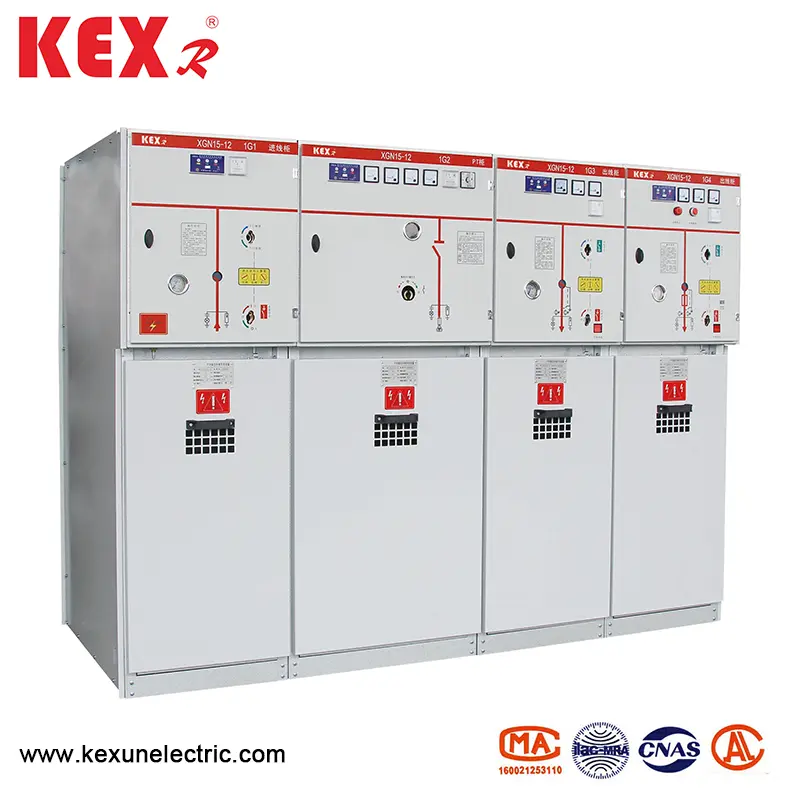

XGN15-12 Type Hexafluoride Ring Main Unit Suitable for AC 50HZ and 12kV power systems, widely used in industrial and civil cable ring networks and power supply terminal projects, especially suitable for urban residential areas, small secondary substations, switching stations, industrial and mining enterprises, shopping malls, airports, subways, wind power generation, hospitals, stadiums, railways, tunnels and other places.

● Услови за употреба

▶ Надморска височина: ≤ 1000 m. (Ако имате посебни барања, ве молиме наведете ги кога нарачувате)

▶ Температура на животната средина: -25 ~ 40

▶ Просечна дневна релативна влажност ： ≤95%

▶ Просечна месечна релативна влажност ： ≤90%;

▶ Степен на отпорност на шок ： 8 степени

▶ Места ослободени од насилни вибрации, влијание, пожар, хемиска корозија и експлозија.

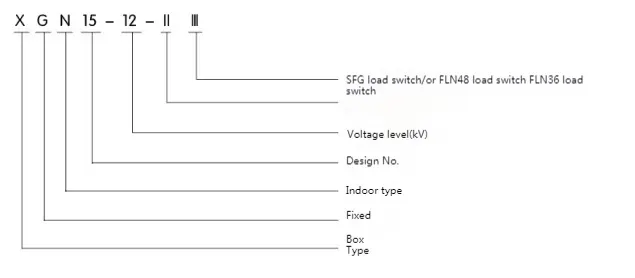

● Модел и значење

● Критерии се среќаваат

Главната единица на ХГГН15-12 Хексафлуорид прстен ги исполнува следниве критериуми:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

● Технички параметри и димензија

● Структура и основни компоненти на кабинетот за прекинувач на оптоварување

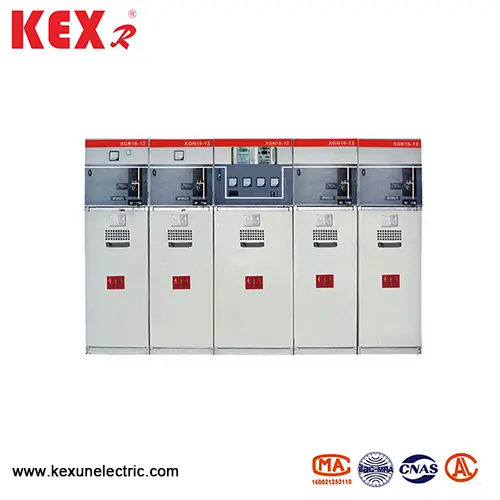

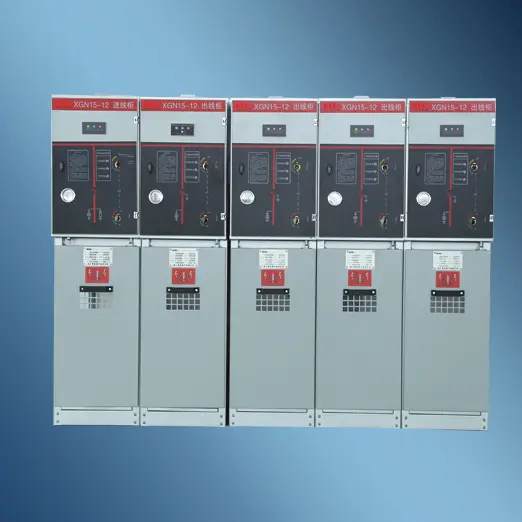

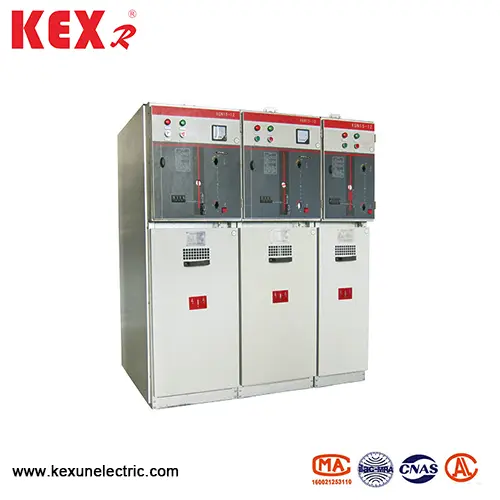

◆ XGN15-12 тип на хексафлуорид прстен Главна структура на единицата: Автобуска просторија+кабел за прекинувачи на оптоварување+механизам за работа+механизам за меѓусебно блокирање и просторија за контрола на ниско напон

◆ Прекинувач за оптоварување

Во просторијата за прекинувачи е инсталиран прекинувач со три станици. Школка на прекинувачот за оптоварување е изработена од епоксидна смола и е исполнета со сулфур хексафлуорид (SF). ) Гасот е изолационен медиум, а SF може да се инсталира во просторијата за прекинувачи според барањата на клиентот. Мерач на густина на гас или мерач на густина на гас со контакт со аларм.

◆ Кабелска соба

Кабинетот на прекинувачот за оптоварување има изобилство на кабелска просторија, која главно се користи за кабелска врска, така што едно јадро или три-јадрен кабли може да се поврзе со едноставни глави на кабел, а во исто време, молња на аристер, тековен трансформатор, понизок прекинувач за заземјување и други елементи може да се инсталираат во простор. Според стандардниот дизајн, вратата од шкафот има прозорец за набудување и безбедносен уред за блокирање, а долната плоча на кабелската просторија е опремена со капакот за запечатување и стегачот на кабелот со рамка за поддршка со соодветна големина. Долната плоча и рамката на влезната врата на кабелската просторија може да се отстранат за да се олесни инсталацијата на кабелот.

◆ Механизам за мачкање, механизам за блокирање и просторија за контрола на низок притисок

Собата со низок напон со меѓусебно блокирање ја игра улогата на контролен панел во исто време. Комората со низок напон е опремена со пролетен механизам за работа со индикатор за положба, механички меѓусебно блокирање и уред, а исто така може да биде опремена со помошни контакти, калем за газење, механизам за итни случаи, капацитивен дисплеј во живо, заклучување на клучот и електричен уред за работа. Во исто време, просторот во комората со низок напон може да биде опремен и со контролно коло, мерење на инструменти и заштитно реле. Кабинетот широк 750мм има две идентични комори со низок напон, кои можат да бидат опремени со повеќе додатоци. Целиот кабинет за прекинувачи XGN15 може да се подели на два дела, горниот дел од кабинетот вклучува автобуска просторија, прекинувач за оптоварување, механизам за работа и просторија со низок напон, што е одвоено од долниот кабел. Затоа, опремата инсталирана во горната единица може безбедно и удобно да се реновира и да се реформира, а целата горната единица може да се замени.

◆ Автобуска соба

Автобуската соба е распоредена во горниот дел од кабинетот. Во автобуската просторија, главните автобуси се поврзани заедно и работат низ целиот ред на кабинети за прекинувачи

◆ Основни компоненти ofxgn15-12 тип на хексафлуорид прстен главна единица

▶ Прекинувачот FLN36 е развиен и произведен од компанијата со воведување на странска технологија и според барањата на домашниот електроенергетски систем.

▶ Прекинувачот за оптоварување има три држави: затворање, отворање и заземјување. Динамичните и статичките контакти на прекинувачот за оптоварување се ставаат во епоксидната смола од смола со засилена структура и SF. Гасот е медиум за гаснење на лакот, а воздушниот притисок е 14bar. Секој прекинувач за оптоварување е запечатен и без одржување, а барометарот може да се избере одделно. Типичен метод на инсталација на прекинувач за оптоварување во мрежниот кабинет за прстен е да поставите челична партиција помеѓу кабелската просторија и автобуската просторија и да ја инсталирате хоризонтално. Овој метод на инсталација ја изолира просторијата за автобуси од кабелската просторија за да ги исполни најстрогите безбедносни барања за работа и одржување. Ако се појави лак внатре, има структурна слаба точка на задниот дел од обвивката за прекинувач на оптоварување, која ќе се измие, а потоа вентилот за празнење на лакот на кабинетот ќе се измие и ќе се води протокот на воздухот преку притисок ќе се води надвор од кабинетот.

▶ Прекинувачот на оптоварување има два механизми за работа ： Единствениот пролетен механизам за работа (К-тип) и механизам за работа со двојна пролет (А-тип), електричниот механизам може да се додаде во горенаведените два вида на оперативни механизми за реализација на далечинска електрична контрола.
