Мрежа за мрежни прстени со висок напон

Kexun е производител специјализиран за високо напонски мрежен кабинет во Кина.

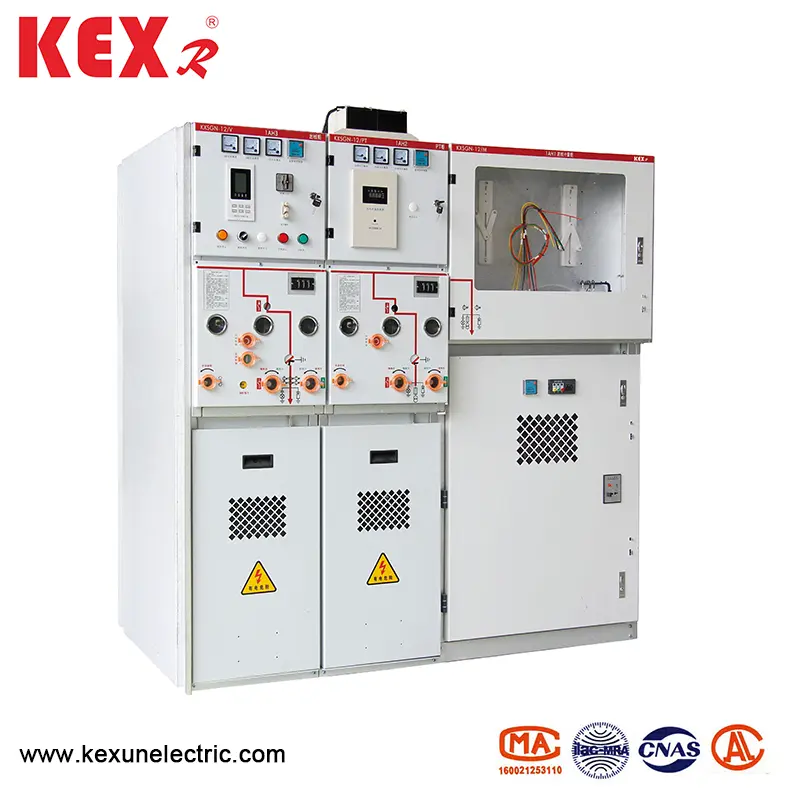

Неговите најпродавани производи KXSGN-12-SIS3 е цврста изолација целосно затворен прекинувач. Таа усвојува модуларен, целосно запечатена, целосно изолирана и целосно метална затворена структура. Површината е обложена со спроводлив или полупроводлив заштитен слој, кој може да биде директно и сигурно заземјен.
Модел: KXSGN-12-SIS3
Бренд: Kexr

Испрати барање

Опис на производот

● Функција за дизајн

▶ Модулот за прекинувач на вакуумски прекинувачи и прекинувач за оптоварување се капсулираат со епоксидна смола. Модуларно интегрирано главно коло со рачен и електричен дисконектор со три станици.

▶ Модулот за прекинување на вакуумскиот прекинувач има можност да отвори и затвори струја со краток спој.

▶ Постои видлива фрактура во завршната позиција на заземјување на три-стационарниот исклучувач, а исклучувачот и прекинувачот за заземјување можат брзо да ја отворат и затворат струјата со краток спој.

▶ Епоксидната смола изолирана кутија за воздушна комора запечатена со прекинувач за изолирање на три станици може да го притиска сувиот воздух за 0,04MPa. Опремено е со мерач на притисок да го следи внатрешниот притисок преку Интернет за да се спречи истекување и екстравазација и да се заштити прекинувачот за изолаци и прекинувачот за заземјување.

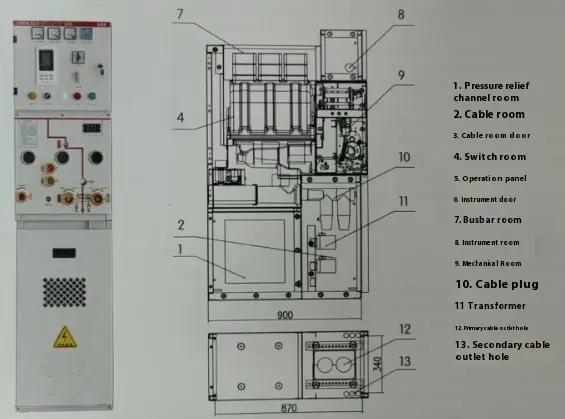

● Структурна димензија

High Voltage Ring Network Cabinet

● Горна изолирана димензија Цртеж

План	Ширина на кабинетот	Длабочина на кабинетот	Висина на кабинетот	Надземен преглед
ПТ влезна линија	450	900	1600	Продлабочи 260
Дојдовни и преглед	425	900	1600	Продлабочи 260
Прекинувач за интерконекција	425	900	1600	Продлабочи 260
Изолација на интерконекција	425	900	1600	Продлабочи 260
Подигање на автобуси	425	900	1600	Продлабочи 260
Традиционално мерење	750	900	1600	Продлабочи 260
Компактно мерење	425	900	1600	Продлабочи 260
Напојување Pt	450	900	1600	Продлабочи 260
Контрола и заштита на базната станица	425	900	1600	Продлабочи 260

Табели со технички параметри

◆ Технички параметар на прекинувач

Ставка		Единица	Податоци
Номинален напон		КВ	12
Номинална фреквенција		Hz	50
Оценето ниво на изолација	1м работна фреквенција издржи напон	КВ	42
	Молња импулс издржи напон	КВ	75
Оценета струја		A	630	1250
Оценета струја со кршење на краток спој （1SC		На	20 35	31.5
Оценета струја за затворање на краток спој （врв		На	50 63	80
Номинален врв издржи струја		На	50 63	80
Оценето краткорочно издржливост на струјата		На	20 25	31.5
Оценето време на кратко време кршење на времето на кршење		Време	30	30
Оценето со кратко време кршење на тековно време на траење		S	4
Оценета оперативна секвенца	Автоматско враќање		OFF-0,3S-ONFOFF-180-OFF
	Не-автоматско враќање		OFF-0,3S-ONFOFF-180-OFF
Механички живот		Време	3000
Оценето кршење на струјата на единечен кондензатор банка		A	630
Оценето пробивање на струјата на Б до Б кондензатор банка		A	400

◆ Технички параметри на прекинувачот за оптоварување (единица Ц)

Ставка	Единица	Податоци
Оценета струја	A	630
Оценета струја со краток спој	На	50
Оценето краткорочно издржување на струјата	Ка/с	20/4
Механички живот на прекинувачот за оптоварување	Време	10000
Електричен живот на прекинувачот за оптоварување	Време	10000

◆ Технички параметри на прекинувачот за оптоварување (единица Ц)

Ставка	Единица	Податоци
Оценета струја	A	125
Оценета струја за пауза со краток спој	На	31.5
Оценета струја за затворање на краток спој	На	80
Оценета струја за предавање	A	3150

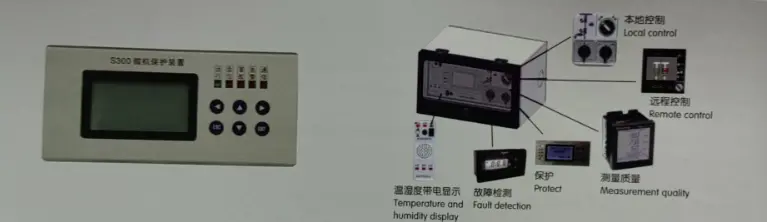

● Разузнавачкиот терминал на кабинетот за високо напонски прстен

High Voltage Ring Network Cabinet

KXSGN-12-SIS3 серија на високо напонски прстен мрежен кабинет усвојува мултифункционален интелигентен заштитник терминал, кој е нова генерација на мултифункционална опрема за контрола и заштита на операцијата, терминална опрема, развиена од KEXR, интегрирање на интелигентно контролирање на работењето, реалност за симулација на симулација на колото, микрокомпјутерска заштита од реле, заштита на реле, мерење, мерење, температура и контрола на влажноста, висока напон во живо, мониторинг на кабел, мониторинг и други симулации. Неговиот изглед е исклучителен и убав, што го поедноставува панелот на кабинетот на прекинувачот, го намалува целокупниот волумен на цврстата изолација на кабинетот, ефикасно ја подобрува ефикасноста на надворешната инсталација и го подобрува квалитетот на прекинувачот.
