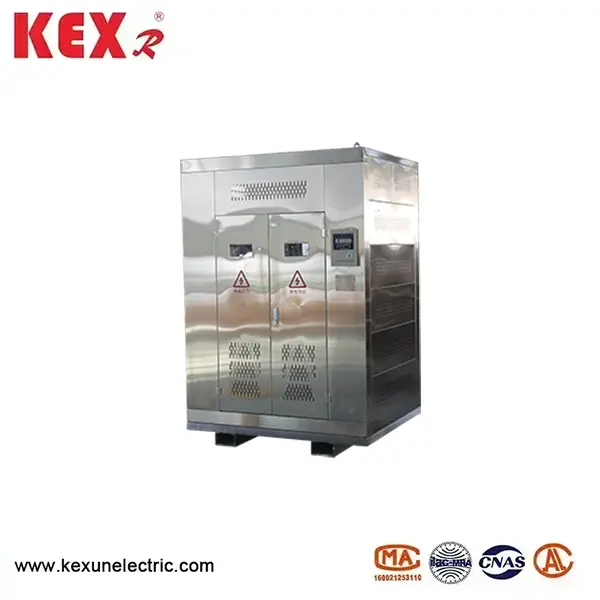

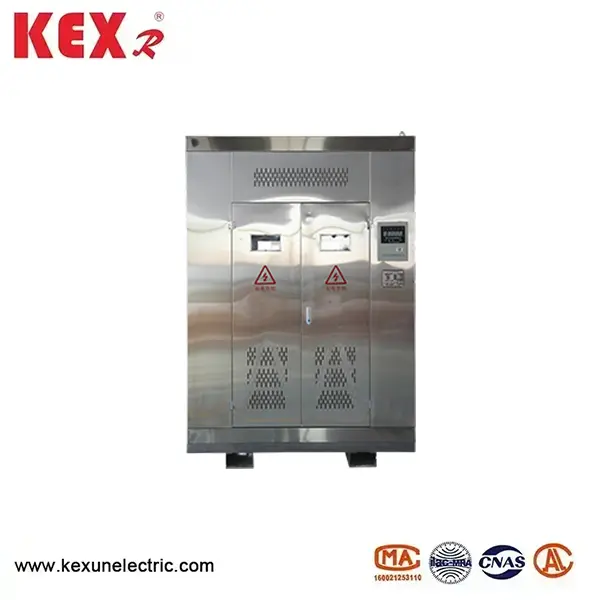

Трансформатор за рударство од сув тип

● Користење на услови на KSG трансформатор за рударство од сув тип

▶ Надморска височина: Не надминувајќи 1500 милиони, посебните околности ќе бидат објаснети одделно;

▶ Температура на животната средина: Максимална температура+40 "C, максимална месечна просечна температура+25 *C, минимална температура -20 *C

▶ Релативната влажност на воздухот не надминува 95% (на+25 ° C);

▶ Во гас или пареа што не ја оштетува изолацијата;

▶ Инсталирано во подземни рудници каде има прашина од јаглен и гас, но нема опасност од експлозија;

▶ Брановата форма на напонот на напојување е приближно синусен бран;

Transformerидарот за рударство на сув тип KSG ги исполнува стандардите подолу

GB/T12173-2008 Општа електрична електрична енергија за рударство

GB1094.11-2007 Трансформатори за напојување со сув тип

GB/T10228-2015 Технички параметри и барања за трансформатори на моќност на сув тип

GB/T3955-2006 Рударски генерални трансформатори на електрична енергија

Ниво на заштита на школка GB4208-2008

GB/T172111-1998 Водич за оптоварување за трансформатори на напојување со сув тип

GB3836.1-2010 Електрична опрема за експлозивни околини за гас Дел 1: Општи барања

GB3836.2-2010 Електрична опрема за експлозивна гасна атмосфера Дел 2: Тип на доказ за експлозија „Д Дизајн, производство и инспекција на релевантни стандарди, како што се GB1094.1-2013 Трансформатори на електрична енергија Дел 1 Општи одредби.

● KSG Карактеристики на трансформаторот за рударство од сув тип

Генералните трансформатори за рударство KSG имаат силна способност за влага, докажано за перформанси на пламен и материјали за изолација со автоматски карактеристики на гаснење, тие не произведуваат штетни гасови кога наидуваат на извор на пожар, не ја загадуваат околината и се лесни за одржување.

Високонапонскиот калем на рударскиот трансформатор од сув тип е изработен од висококвалитетно ликвидација на жица, а ликвидацијата е фрлена со висококвалитетна епоксидна смола под вакуум. Калемот со низок напон е изработен од ликвидација на ликвидација на фолија и смола преимпрегнирана ликвидација на слојот на изолацијата. Ironелезното јадро усвојува висококвалитетна висока магнетна спроводливост ладно валани жито ориентирани со силиконски челични листови со мала експанзија на хистереза ​​од истата серија. Усвојување на епоксидна леплива обвивка за запечатување и спречување на корозија. Преоптоварување на капацитетот на рударството трансформатор на сув тип: Под природни услови за ладење (AN), капацитетот за преоптоварување е дозволено да ги исполни барањата во следната табела (температура на околината од 20 ° C):

Системот за контрола на температурата за трансформаторот за рударство на сув тип KSG се состои од контролер на температурата и елемент за мерење на температурата инсталиран на горниот дел од ликвидацијата со низок напон, што е најжешката точка на производот. 1Т ја реализира контролата на температурата на трансформаторот и ја прикажува температурата на жариштето на намотките А, Б и Ц за време на работата на трансформаторот. Ако температурата на ликвидацијата на трансформаторот е превисока заради работата или дефектот на преоптоварување, контролорот на температурата ќе издаде аларм и патување, а системот за контрола на температурата ќе има пасивни контакти за аларм и патување. Кога користите присилно ладење на воздухот, контролорот на температурата го одредува влезот или префрлувањето на вентилаторот за сертификација на системот за животна средина за ладење врз основа на температурата на ликвидација. Комуникациски интерфејс RS485 исто така може да биде по избор за далечинско управување. Подлогата на производот има ниво на заштита од p21 или повисоко

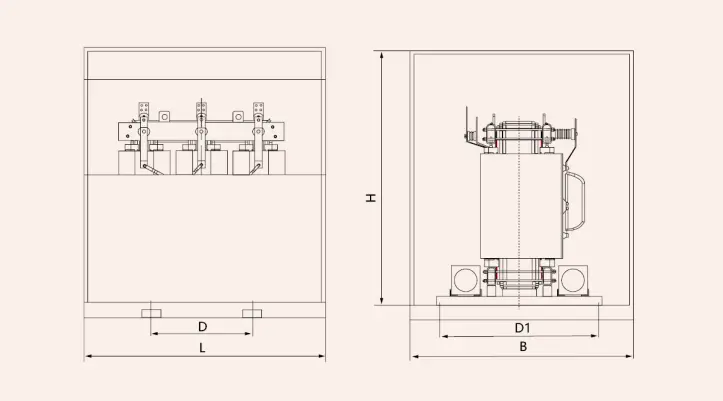

● Шематски дијаграм и димензии на инсталацијата на рударскиот трансформатор за сув тип KSG

◆ Технички параметри на KSG трансформаторот за рударство од сув тип
