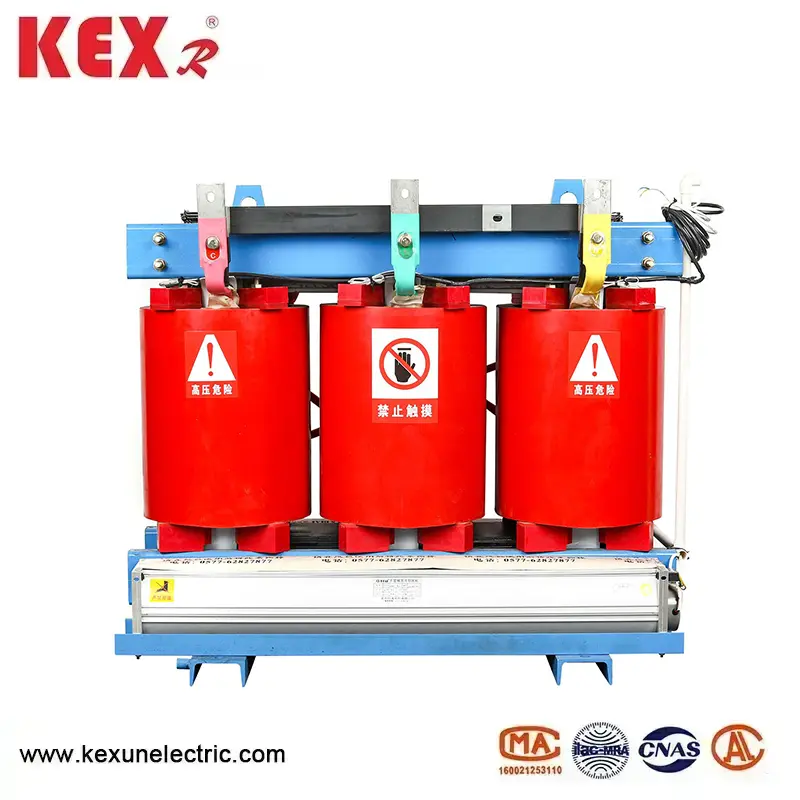

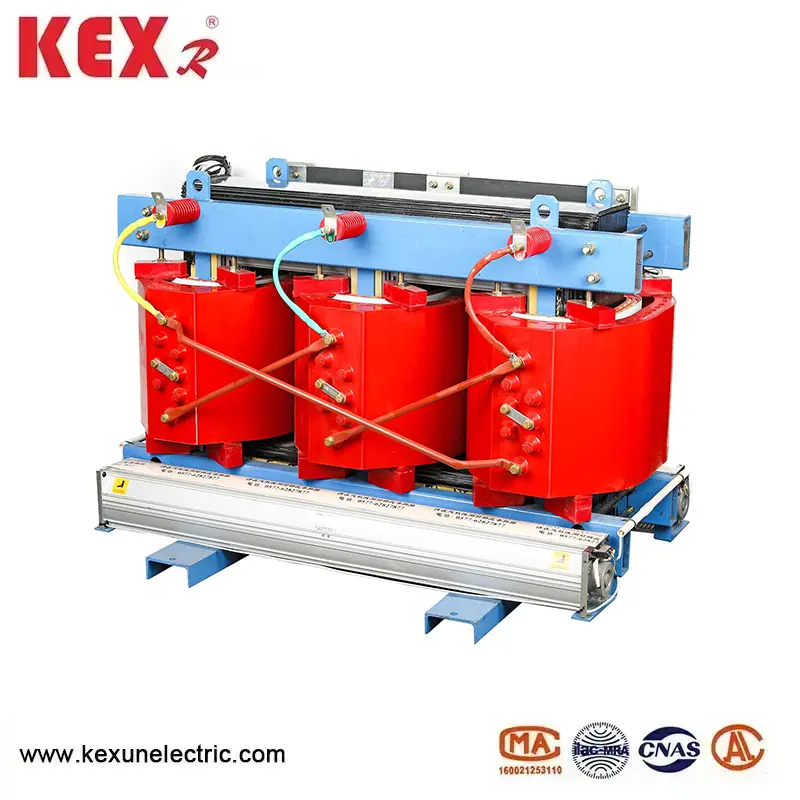

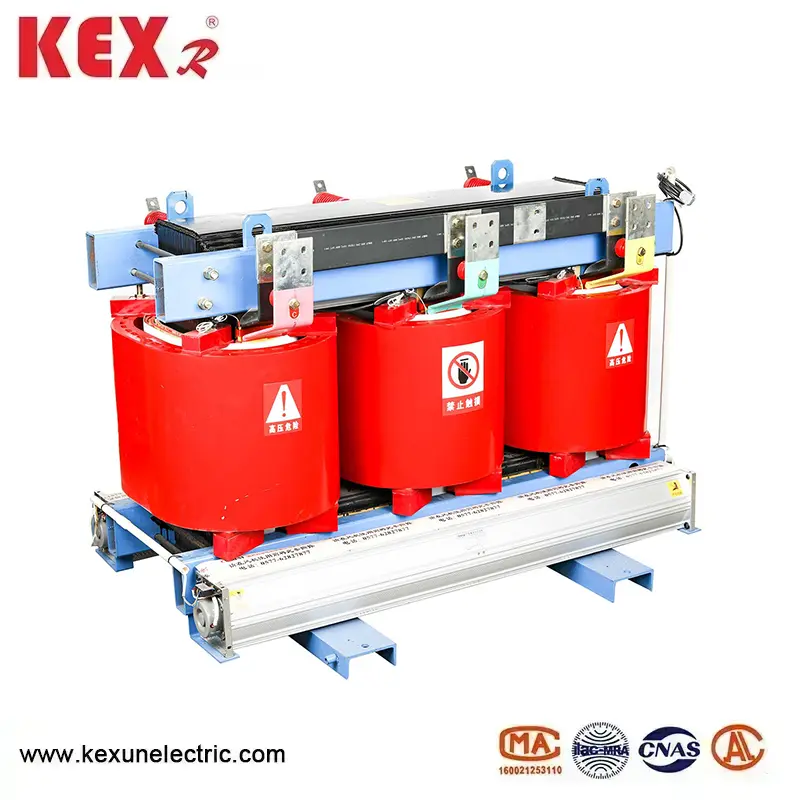

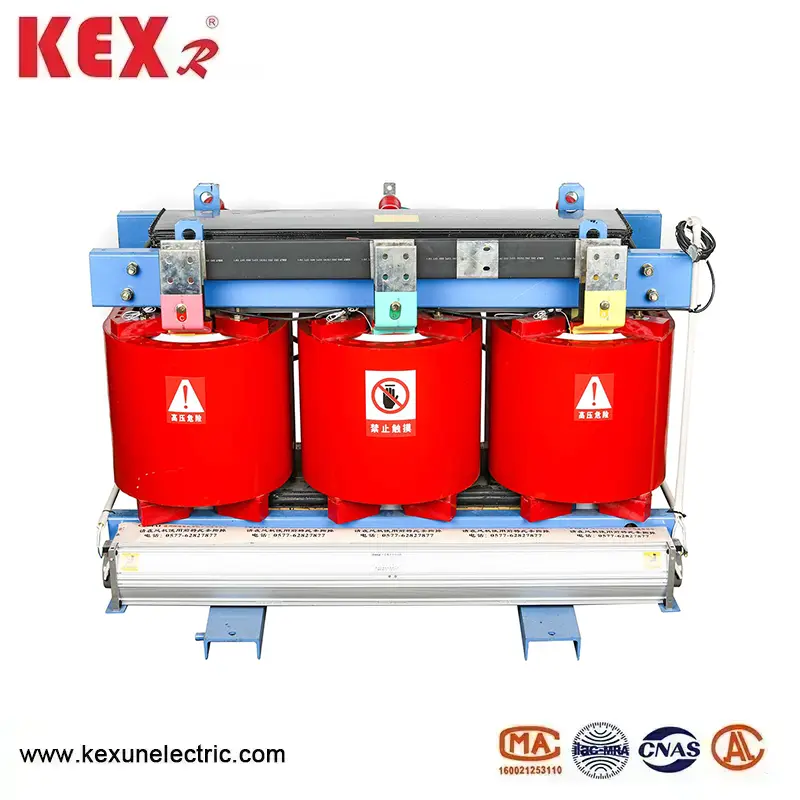

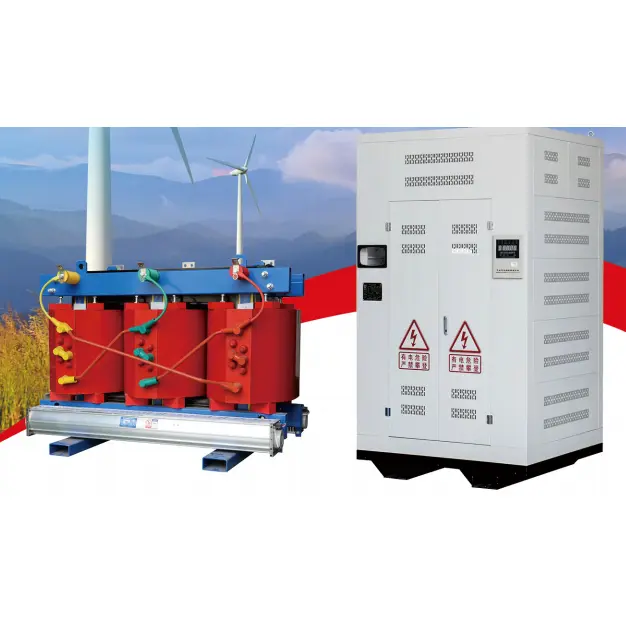

Трансформатор изолиран од смола од сув тип

● Компоненти на смола од смола SCB10, изолиран трансформатор на сув тип

◆ јадро на смола изолирана трансформатор од сув тип

Ironелезното јадро е изработено од увезени висококвалитетни ладно валани силиконски челични листови, со целосно наклонета структура на зглобовите. Основната колона е врзана со F-одделение што не е ткаена леплива лента, а површината на железото јадро е капсулирана со епоксидна смола за да се намали без-оптоварувањето, струјата без оптоварување и бучавата од железо јадрото, стегите и сврзувачките елементи претрпеа посебен третман на површината за понатамошно подобрување на квалитетот на изгледот на производот.

◆ Ликвидација на низок напон

Ликвидацијата на смола изолирана со сув тип на типот на сув тип, усвојува структура на фолија, што го решава проблемот со агол на аксијална хеликс при употреба на ликвидација на жица, правејќи ги вртењата поизбалансирани. Во исто време, серпентина усвојува аксијален канал за ладење, подобрувајќи ја способноста за дисипација на топлина. TDMD епоксидна смола Препарег се користи помеѓу слоевите за ликвидација, а целата се излечи и формира.

◆ Висок напон ликвидација на смола од смола SCB10, изолиран трансформатор на сув тип

Високонапонскиот ликвидација е вакуумска леана со епоксидна смола со полнила, во голема мерка го намалува локалното празнење и ја подобрува електричната јачина на серпентина. Внатрешните и надворешните wallsидови на ликвидацијата се поднесуваат со стаклени плочи од мешавини со влакна, ја подобруваат механичката јачина на серпентина и ја подобруваат можноста на производот да одолее на ненадејните кратки кола, колтот никогаш не пука.

◆ Процес на производство

Калемот на смола од смола SCB10, изолиран трансформатор на сув тип е рана на машина за ликвидација со голема прецизност, а ликвидацијата со низок напон усвојува структура за ликвидација на фолија. Кога капацитетот на трансформаторот е голем, постои канал за вентилација. По завршувањето на ликвидацијата, се врши сушење вакуум, а целиот процес на истурање и лекување е целосно управуван според барањата за процеси, сите процеси треба строго да се следат и прилагодат според ситуацијата. Прецизниот процес на производство на истурање гарантира дека серпентина нема меурчиња или празнини, што резултира во висококвалитетно работење на трансформаторот.

◆ Систем за контрола на температурата и систем за ладење на воздухот

Усвоен е вентилаторот за ладење на вкрстениот проток, кој има карактеристики на низок бучава, висок притисок на воздухот и убав изглед, подобрување на капацитетот на преоптоварување на смола SCB10, изолирана трансформатор на сув тип., Контролата на температурата усвојува интелигентен контролер на температурата, што ја подобрува безбедноста и сигурноста на операцијата на трансформаторот.

◆ Заштитете ја обвивката и излезната автобус

Заштитната обвивка обезбедува дополнителна заштита за безбедност за трансформаторот, со нивоа на заштита на IP20, LP23, итн., Материјалот на школка вклучува челична плоча со ладно валани, плоча од не'рѓосувачки челик, итн., За корисниците да изберат, линиите со низок напон што користат стандардни автобуси, може да се користат и странични и врвни линии за појдовни линии, а специјалните методи за заминување можат да бидат дизајнирани и за корисниците.

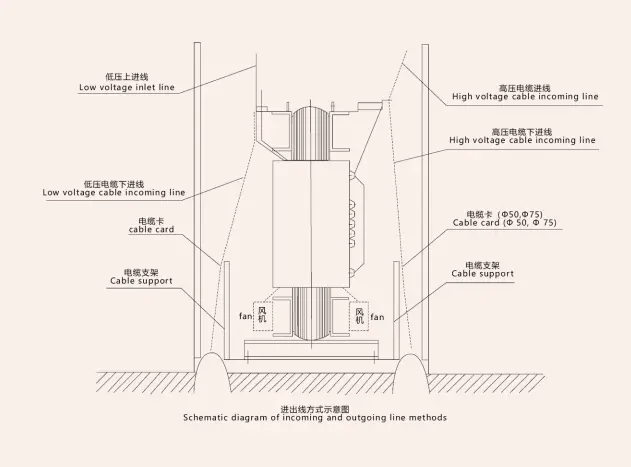

◆ Метод на заминување на трансформаторот

Конвенционалните линии за заминување, стандардните затворени автобуси и стандардните странични линии што излезат може да се произведат според различни форми на интерфејс, а специјалните методи за појдовноста може да бидат дизајнирани и според барањата на корисникот.

◆ Поврзани стандарди и параметри

GBT10228-2015.GB1094.11-2007

JBT10088-2004, GB4208-1993

Оценет висок напон: 10 (11,10,5,6,6,6,3,6) kV

Оценет со низок напон: 0,4kV

Група за поврзување: Dyn11 или Yyno

Опсег на допрете со висок напон: + 5 или + 2x2,5%

Ниво на изолација: LL75AC35/LI0AC5

Фреквенција: 50Hz

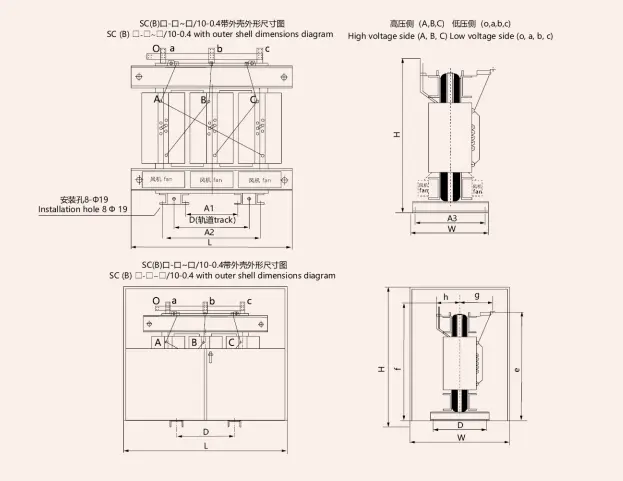

◆ Димензија на изглед и инсталација на смола SCB10 од типот на смола изолирана трансформатор на сув тип

◆ Технички параметри од 10kV SCB10 тип смола изолирана трансформатор на сув тип
