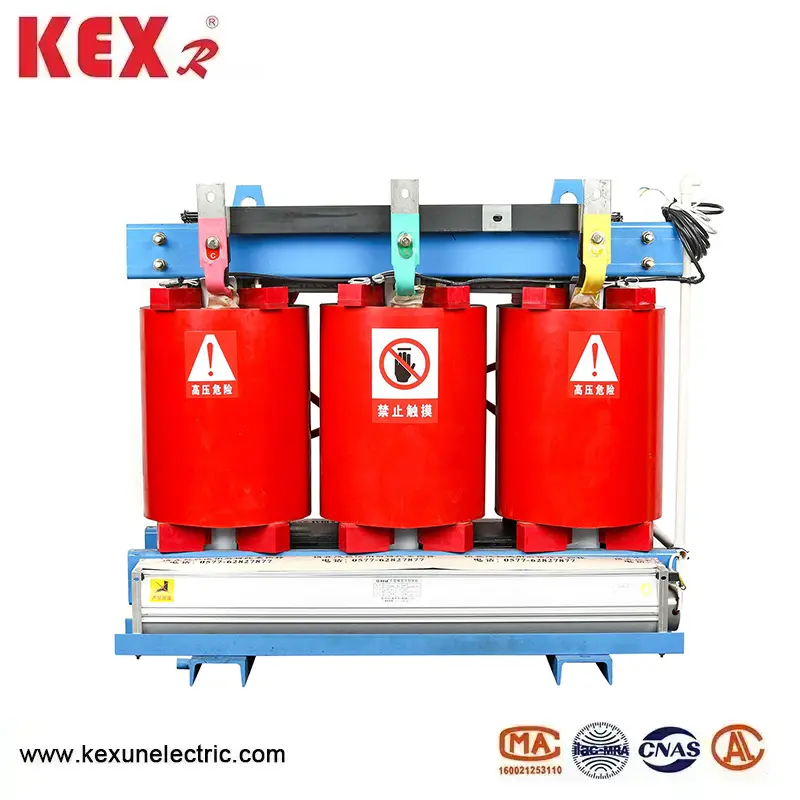

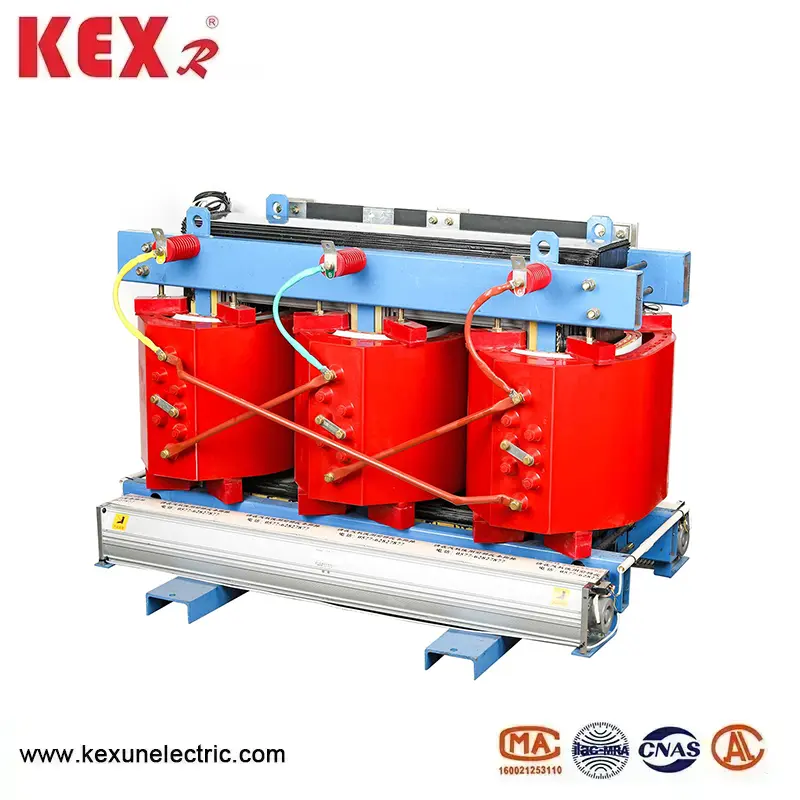

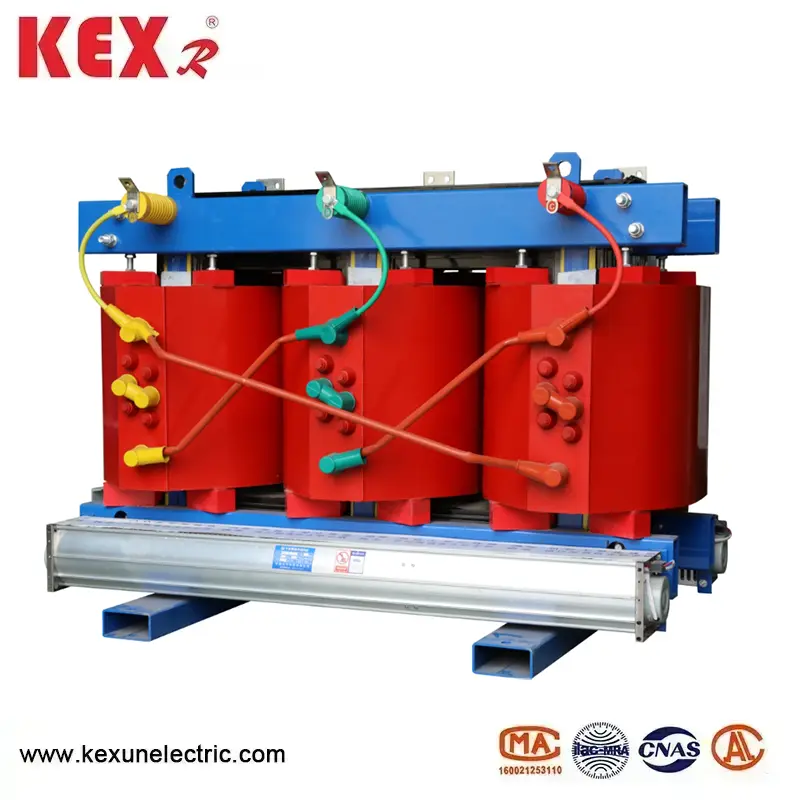

Трансформатор за сув вид на животната средина

◆ јадрото на SGB10 типот на животната средина, трансформаторот за сув тип

Ironелезното јадро е изработено од увезени високо-квалитетни високо-квалитетни високи магнетни спроводливост силиконски челични чаршафи, поставени заедно. Целосно наклонетата структура на зглобовите од 45 ° усвојува еластичен уред за фиксирање помеѓу ликвидацијата и железото јадро, што му овозможува на трансформаторот да има ниско губење на товарот и бучава. Површината на железото јадро се третира со специјална технологија, што не само што го намалуваат бучавата на трансформаторот, туку и го спречуваат железото јадро. Поправено во основата како целина. Ликвидацијата е фиксирана со еластични влошки, а тампон -структурата може да го намали нивото на вибрации и бучавата на ликвидацијата.

◆ Високи и ниски напонски калеми

Високите и ниските напонски калеми се изработени од NOMEX изолациски материјал и постојано се импрегнираат со импрегнирачка боја на растворувач со употреба на VPL вакуумска опрема за притисок, а потоа печени и излечени на високи температури повеќе пати. Високиот напонски калем усвојува континуирана структура со висока механичка јачина и добри услови за дисипација на топлина, избегнувајќи ги недостатоците на високиот напон на меѓуслојниот напон, лошата способност за дисипација на топлина, лесен термички слом и мала механичка јачина на мулти. Нисконапонскиот калем усвојува фолија или надолжен спирална структура на висока струја на дишните патишта. Импрегнираната калем има одлична отпорност на влага и може поефикасно да издржи влијанија, нема пукнатини или делумно празнење и е лесно да се исуши, се распаѓа и рециклира по неговиот животен век, заштитувајќи ја околината.

◆ Шел

Доколку е потребно, Kexun Electric може да обезбеди школки нивоа на заштита на IP20 или IP23. Значењето на нивото на заштита на куќиштето LP20 е дека цврстите странски предмети со дијаметар од 12мм не им е дозволено да влезат.

◆ Заштита на прегревање

За да преземете заштитни мерки против прегревање на серпентина, трансформаторот за сув тип на типот SGB10 од 315KVA и погоре се опремени со уред за заштита на температура. Овој уред користи елементи за сензори на температура вградени во ликвидацијата со низок напон како извор на сигнал за инструментот за дигитален дисплеј. Кога температурата во рамките на ниското напонско ликвидација се менува, дигиталниот инструмент за сензори на температурата прикажува нова температурна вредност и ги извршува контролните и алармните функции врз основа на оваа температурна вредност за да го заштити трансформаторот.

◆ Преоптоварен капацитет

Трансформаторот за сув тип на типот SGB10, прифаќа нова структура, нови материјали и нови процеси, со добри услови за дисипација на топлина, долг термички живот и исклучително силен капацитет за преоптоварување, може да работи безбедно и сигурно долго време под 120%преоптоварување. Во старата 23 околина, нема потреба од ладење на вентилаторот и сè уште може да работи со целосен товар долго време.

◆ Безбедност

Трансформаторот за суво-тип на типот SGB10 е највисокиот трансформатор за безбедносни перформанси што се достапни денес, сите материјали за изолација се некомпустливи, само-гасени, нетоксични и содржат помалку од 10% од запаливи материи во споредба со епоксидни леани производи. За време на согорувањето на епоксидните фрлачи на фрлање. SG (B) 10 нов производ покажува супериорна изведба во апликации со високи безбедносни барања, влажни и топли услови и лоша вентилација, како што се моќност, метрото, брод, хемикалии. И металуршки индустрии.

◆ Одлична отпорност на влага

Номексот „изолационен систем на SGB10 типот на животната средина-пријателски трансформатор е способен да ја издржи инвазијата на влагата. Подготвување на напредна опрема за VPL и технологија за вакуумска импрегнација. Висококвалитетната импрегнирачка боја препознаена од U може да работи континуирано за долго време на долго време на температури на температури на температури од 180 'C и над Nomexercapper е целосно вметната со вметната варијанта.

◆ Помал волумен и полесна тежина

Трансформаторот за сув тип на типот SGB10, трансформаторот за сув тип користи хартија DuPont Nomex@ како главен изолационен материјал и го користи како хибриден изолациски систем во најжешката точка на трансформаторот, намалувајќи ја нејзината големина и тежина во споредба со епоксидната смола фрлена во трансформатори со ист капацитет.

◆ Заштита на животната средина

Трансформаторот за сув тип на типот SGB10 може да се распадне и да се рециклира по неговиот сервисен живот, надминувајќи го дефектот на епоксидните смола, фрлени трансформатори од сув тип, кои не можат да се распаднат и да ја загадат бојата на животната средина во зацврстувањето и фузијата на смола и стаклени влакна во целина по неговиот сервисен живот.

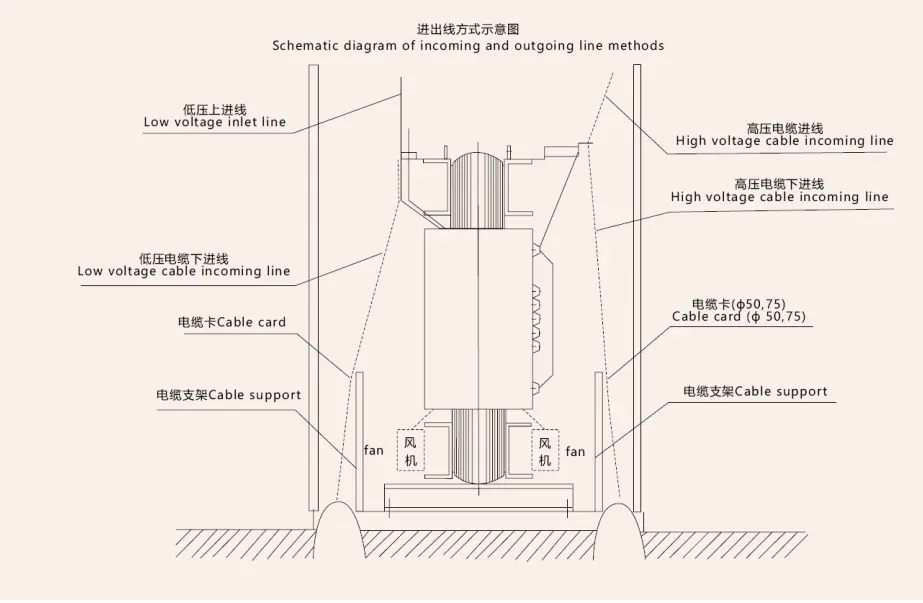

◆ Водечка жица

Излезниот терминал со висок напон е фиксиран на горниот дел од ликвидацијата, а чешмата се наоѓа во средината на ликвидацијата. Во случај на прекин на електрична енергија, чешмата се менува преку поврзувачко парче за да се прилагоди излезниот напон. Терминалот со низок напон заминување е спроводлива лента од типот на плочата, која е сигурно поврзана со лентата за заминување преку завртки.

◆ Релевантни стандарди

GB1094.11-2007 „Трансформатори на сув тип“

GB/T10228-1997 „Технички параметри и

Барања за трансформатори на моќност од сув тип “

GB/T17211-1998 "Водич за оптоварување за трансформатори на моќност на сув тип"

JB/T10088-2004 "Ниво на звук од 6-220kV трансформатори на електрична енергија"

GB4208-1993 "Степени на заштита обезбедени со куќишта (LP код)"

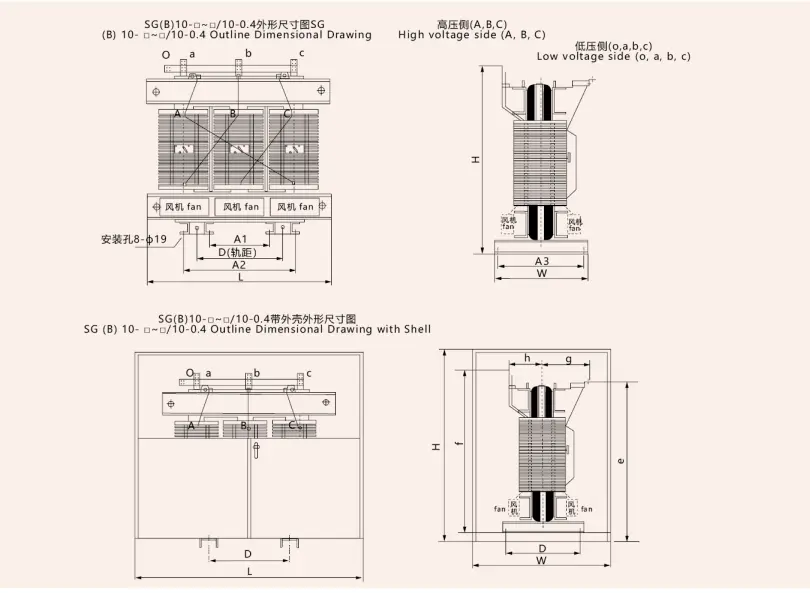

◆ Димензии на изглед и инсталација на трансформаторот за сув тип на типот SGB10 од типот SGB10

◆ Технички параметри од 10KV SGB10 тип на животна средина, трансформатор за сув тип
