AIS Switchgear

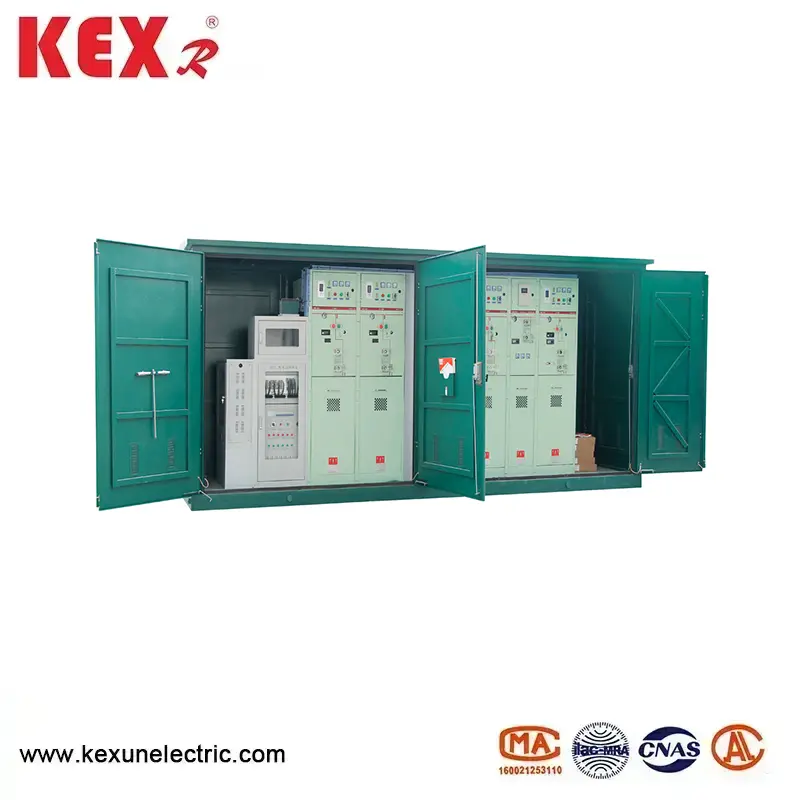

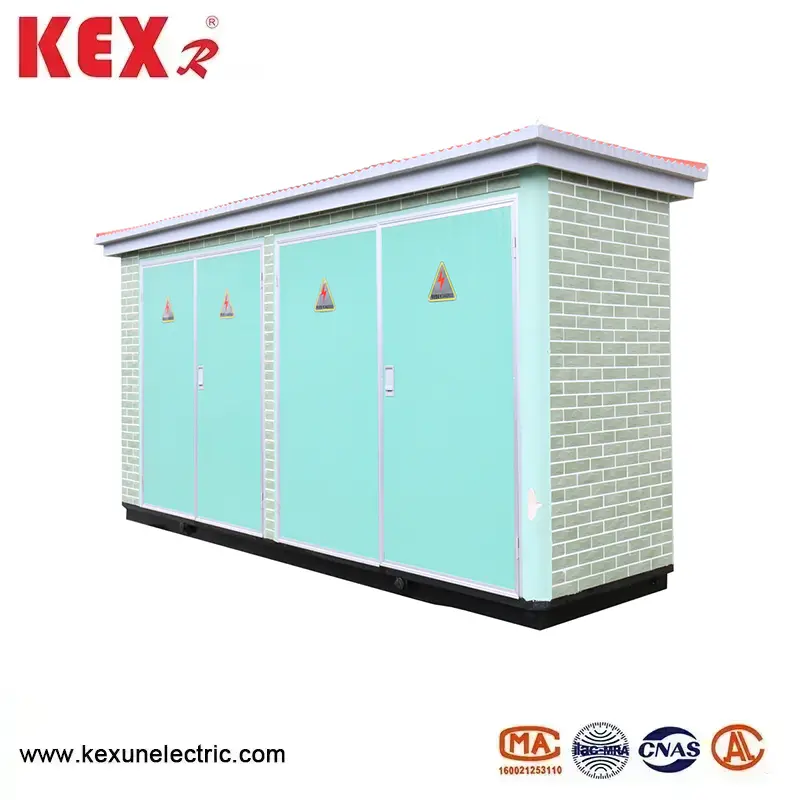

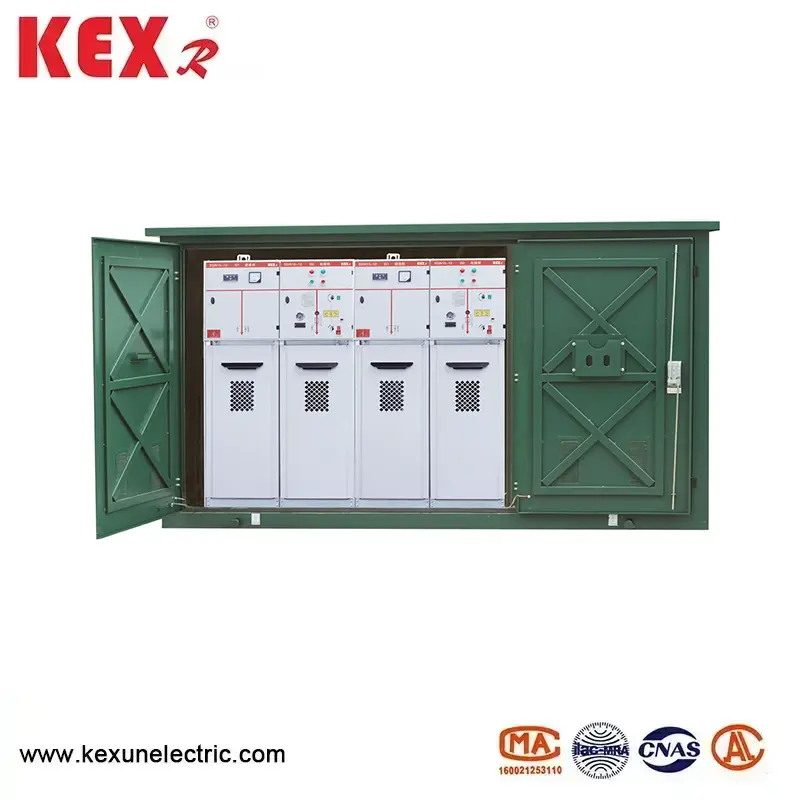

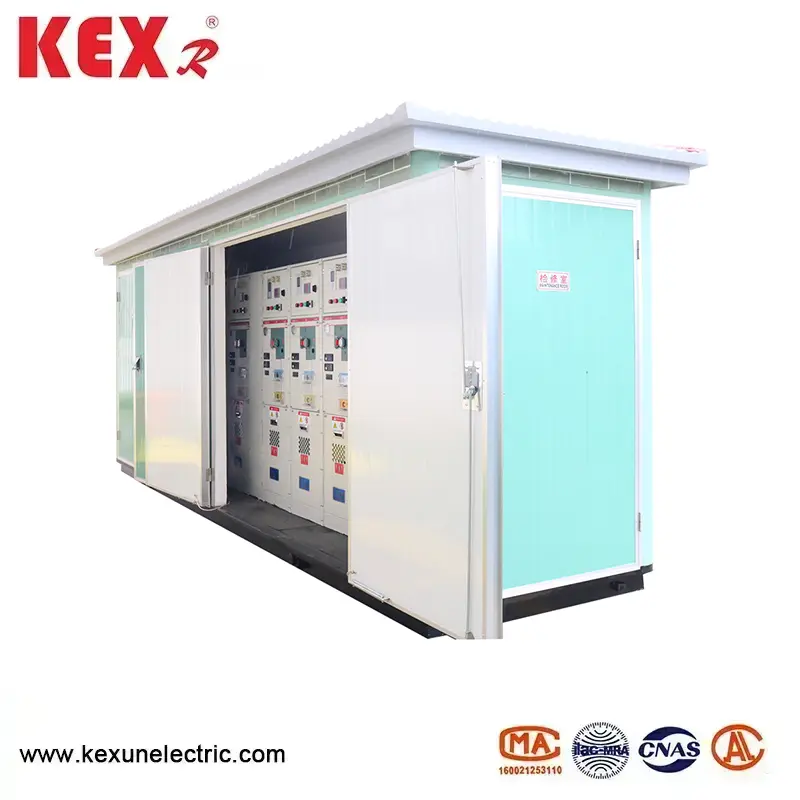

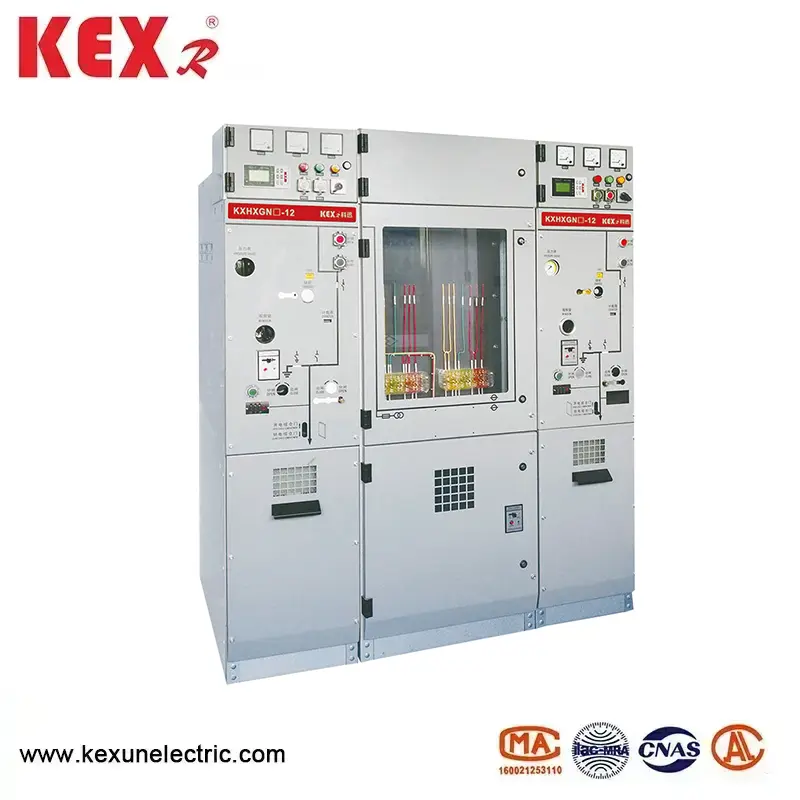

KXHXGN-12 Type AIS Switchgear произведен од KEXR, снабдувач на електрична енергија и опрема за дистрибуција во Кина, е 12KV-изолиран мрежен мрежен кабинет (C-GIS) со гас за заштита на животната средина (како што се сув воздух, азот или мешан гас) како медиум за изолација, кој е погоден за напојување со електрична енергија на прстенот, напојување со електрична енергија, напојување со терминални напори и мали табли за отворање и затворање на мрежи за дистрибуција.
Модел: KXHXGN-12
Бренд ： kexr

Испрати барање

Опис на производот

● Главна карактеристика на AIS Switchgear

(1) Предности за заштита на животната средина

◆ Бесплатни SFGA: AIS Switchgear усвојува сув воздух, азот или нов гас за заштита на животната средина (како што се G, Airplus®, итн.), Што е во согласност со регулативите на ЕУ Ф-ГАС и политиката на „двојниот јаглерод“ на Кина.

◆ Ниска емисија на јаглерод: Во споредба со мрежниот кабинет SF Ring, GWP (потенцијал за глобално затоплување) се приближува до нула.

(2) Структурен дизајн

◆ Модуларен дизајн: Единицата за влезни линии AIS на дојдовна линија, појдовна линија, мерење и ПТ може да се прошири.

◆ Приложена структура: Нивото на заштита на AIS Switchgear достигнува IP67, што е испуштање на прашина, докажана влага и докажана за кондензација, погодно за сурова околина.

◆ Компактна големина: Заштедува простор од мрежниот кабинет AIS Ring и е повеќе еколошки од традиционалните SF₆ GIS.

(3) Интелигентни опции

Интелигентниот мониторинг (како што се DTU, мерење на температурата преку Интернет, делумно следење на празнење, итн.) Може да биде избран за поддршка на Интернет на нештата (IoT) пристап и да реализира далечинско работење и одржување.

● Технички параметри на прекинувачот AIS

◆ Кабинет за прекинувачи на кола

Ставка				Единица	Податоци
Номинален напон				КВ	12
Номинална фреквенција				Hz	50
Оценето ниво на изолација	1 мин. Работна фреквенција издржи Напон		Да groud ， фаза до фаза	КВ	42
			Пауза		48
	Осветлување импулс издржува напон （врв		Да groud ， фаза до фаза	КВ	75
			Пауза		85
	1 мин фреквенција на напојување издржува напон на помошно/контролно коло (до земја)			КВ	2
Номинална струја				A	630
Оценето краткорочно издржување на тековната （Виртуелна вредност			Главно коло/прекинувач за заземјување	на	25/4S
			Коло за заземјување	на	21,7/4s
Номинален врв издржи струја			Главно коло/прекинувач за заземјување	на	63
			Коло за заземјување	на	54.5
Оценета пауза за кратки спојки струја и времиња				ка/време	25/30
Оценета струја за затворање на краток спој (врв)				на	63
Оценетото за наплата на кабелот се пробива струја				A	25
Оценета оперативна секвенца на прекинувачот O-0.3S-Co-180S-Co
Мехничен живот		Прекинувач /исклучувач		Време	10000/3000
IP степен		Запечатена кутија			IP67
		Swichgear Shell			IP4X
Притисок на гас		Оценето ниво на полнење на гас (20 ℃, притисок на мерачот)		МПА	0.02
		Оценето ниво на фукција на гас Мин (20 ℃, мерач на притисок)		МПА	0
Изведба на запечатување,		Годишна стапка на истекување		%/Година	≤0.05

◆ Кабинет за прекинувач за оптоварување

Ставка			Единица	Податоци
Номинален напон			КВ	12
Номинална фреквенција			Hz	50
Оценето ниво на изолација	1 мин. Работна фреквенција издржи Напон		КВ

	Осветлување импулс издржува напон （врв		КВ

	1 мин фреквенција на напојување издржува напон на помошно/контролно коло (до земја)		КВ	2
Номинална струја			A	630
Оценето краткорочно издржување на тековната （Виртуелна вредност		Главно коло/прекинувач за заземјување	На	25/4S
		Коло за заземјување	На	21,7/4s
Номинален врв издржи струја		Главно коло/прекинувач за заземјување	На	63
		Коло за заземјување	На	54.5
Оценета струја за затворање на краток спој (врв)		Прекинувач за оптоварување/прекинувач за заземјување	На	63
Оценето активно оптоварување што ја прекинува струјата			A	630
Оценета струја со затворена јамка што ја прекинува струјата			A	630
5% оценета со активна оптовареност што ја прекинува струјата			A	31.5
Оценетото за наплата на кабелот се пробива струја			A	10
Оценето време на активна пауза на оптоварувањето			Време	100
Тековно кршење на тековната грешка			А/време	31,5/10
Струјата за полнење на линиите и каблите е исклучена под услов на дефект на земјата.			А/време	17.4/10
Мехничен живот	Прекинувач /исклучувач		А/време	10000/3000
IP степен	Запечатена кутија			IP67
	Swichgear Shell			IP4X
Притисок на гас	Оценето ниво на полнење на гас (20 ℃, притисок на мерачот)		МПА	0.02
	Оценето ниво на фукција на гас Мин (20 ℃, мерач на притисок)		МПА	0
Изведба на запечатување,	Годишна стапка на истекување		%/Година	≤0.05

● Стандард за имплементација на прекинувачот AIS

◆ Заеднички технички барања на стандардите GB/T 1022 за високонапонски прекинувачи и контрола на контролата. ◆ GB/T39063640.5KV AC метал затворен прекинувач и опрема за контрола.

◆ GB/T1985 високонапонски прекинувач за изолирање и прекинувач за заземјување

◆ GB/T38043.6-40.5KV AC со високо напонски прекинувач за оптоварување

◆ GB/T1984 Прекинувач со високонапонски наизменична струја

IP код за заштита на школка GB/T4208

◆ GB/T7354 Мерење на делумно празнење

◆ GB/T311.1 Координација на изолација Дел 1: Дефиниција, принципи и правила

● Користење на услови на прекинувачот AIS

◆ Максимална температура: +45 Целзиусови степени;

◆ Минимална температура: -25 Целзиусови степени;

◆ Максимална температура: (24-часовен просек) +35 Целзиусови степени;

◆ Максимална просечна релативна влажност (24 часа 1: ≤ 95%; надморска височина: ≤ 1500m; сеизмички капацитет: 8 степени;

◆ Оценка за заштита: Наполнет заптивка на телото IP67, Switch кабинет Shell IP4X ；

◆ Околниот воздух не треба очигледно да се загадува со корозивен запалив гас и водена пареа.

◆ Не постои чести насилни места за вибрации, а дизајнот на суровоста под груби делови ги исполнува сите видови на барања.

◆ Кога се користи под нормални услови на животната средина надвор од GB/T3906, корисникот ќе преговара со KEXR

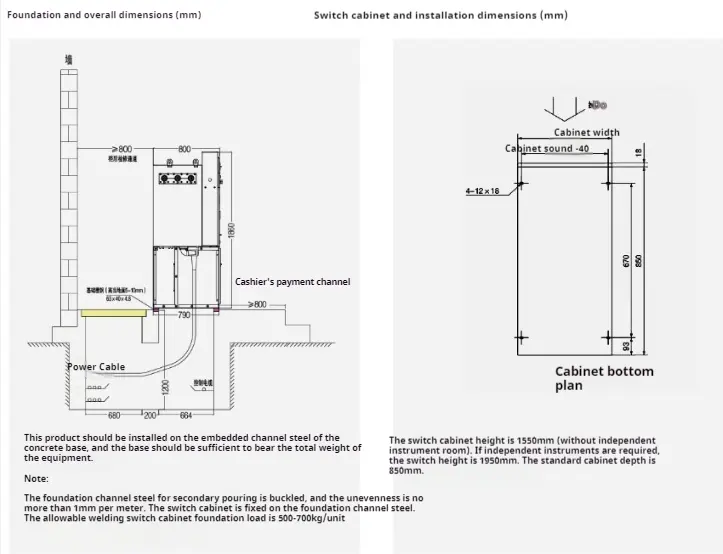

● Упатства за инсталација
