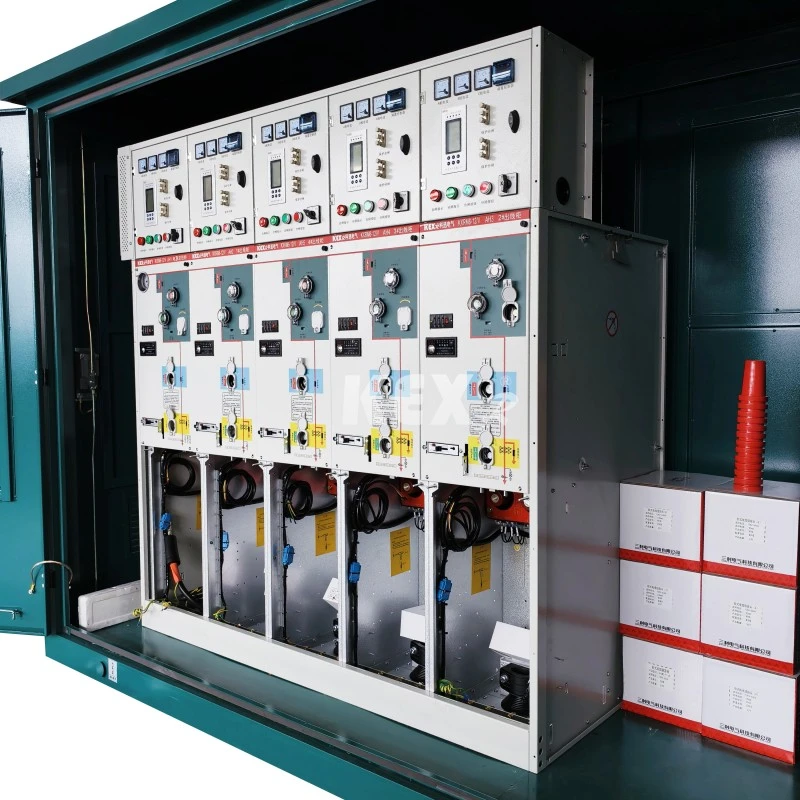

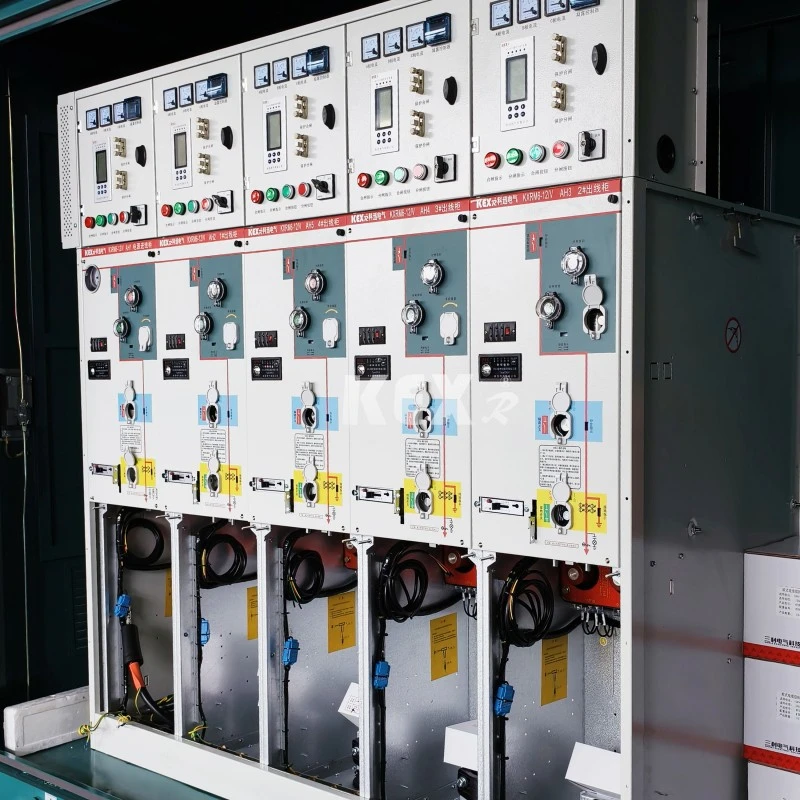

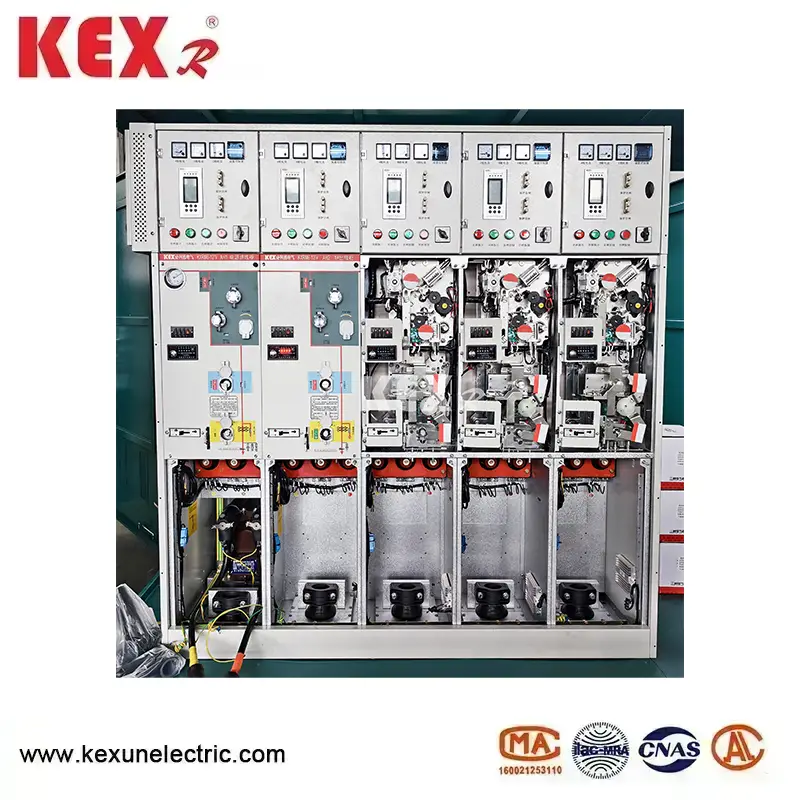

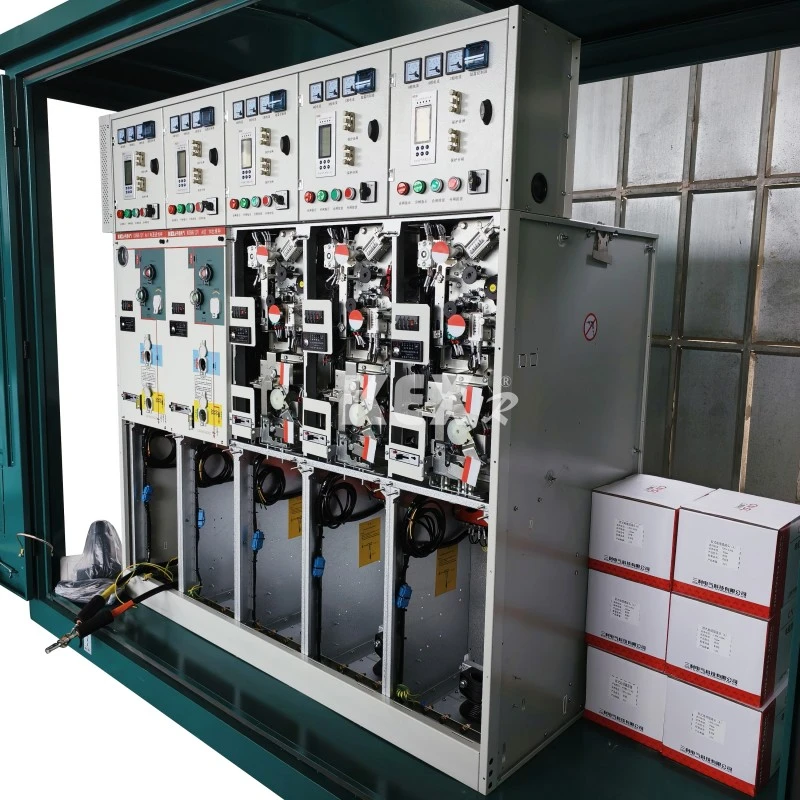

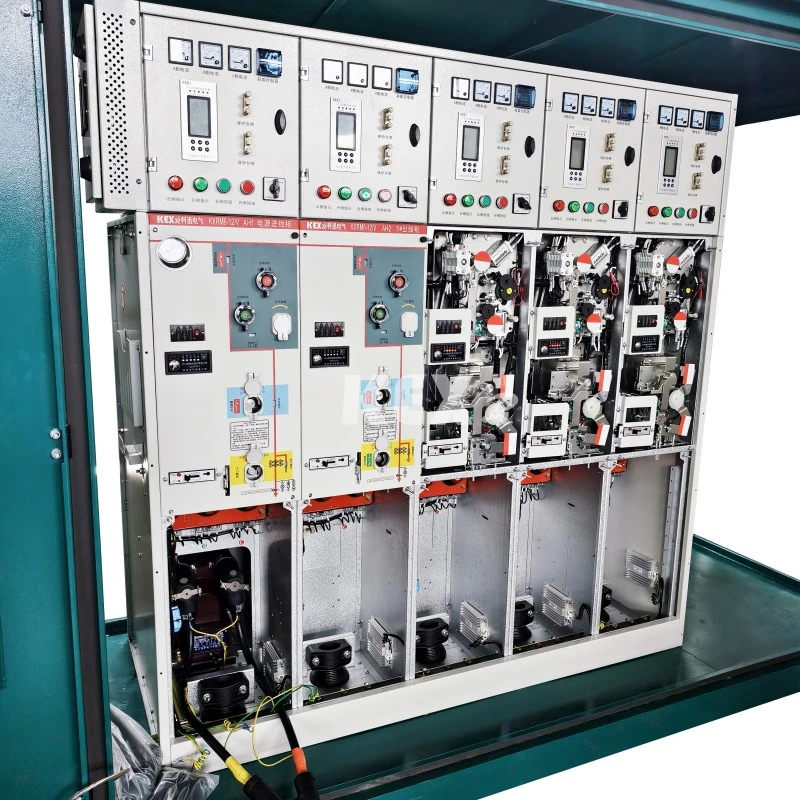

Комбиниран тип GIS кабинет

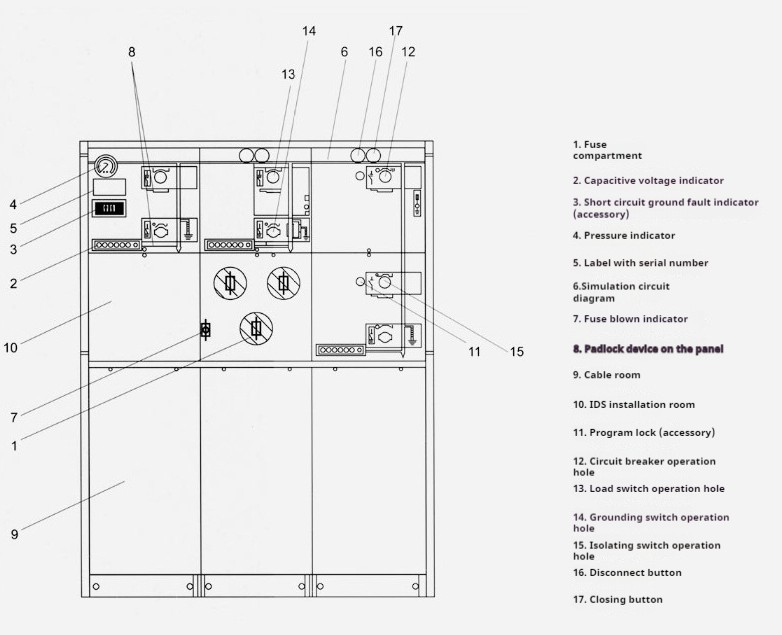

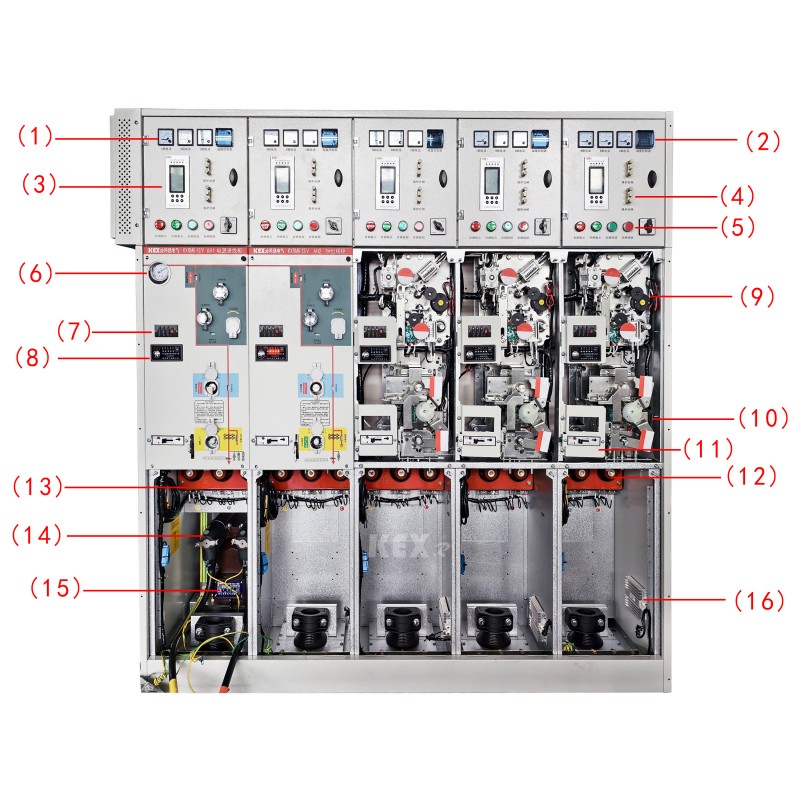

lКомпоненти

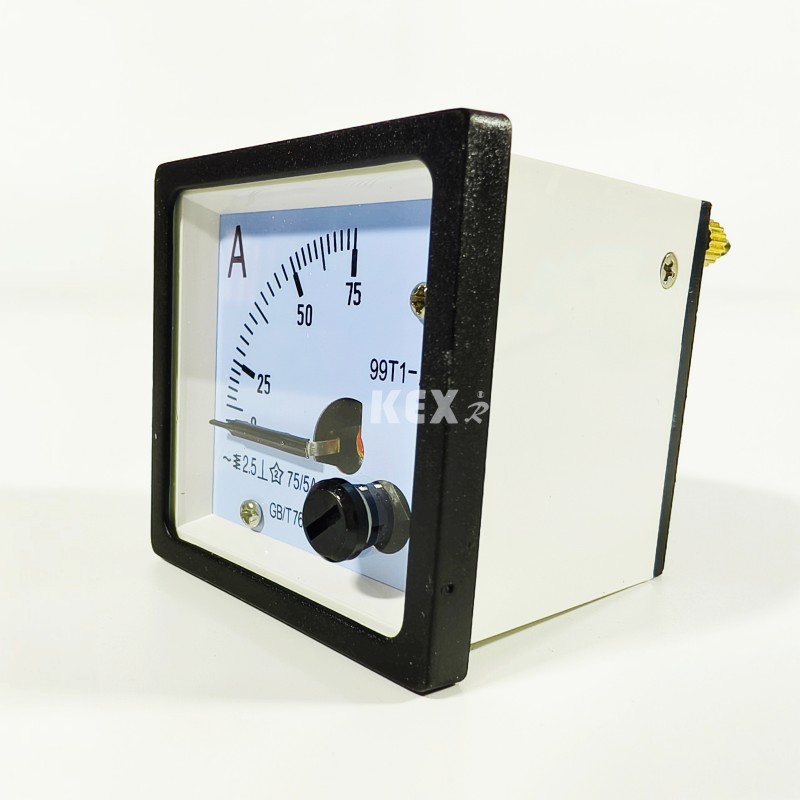

1.Амперметар

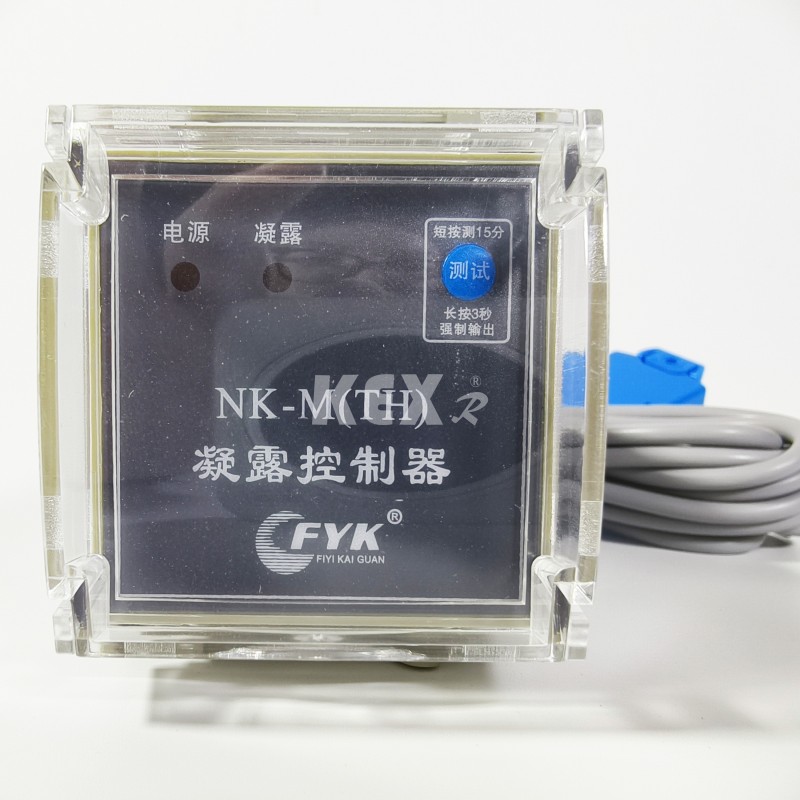

2. Контролор за кондензација

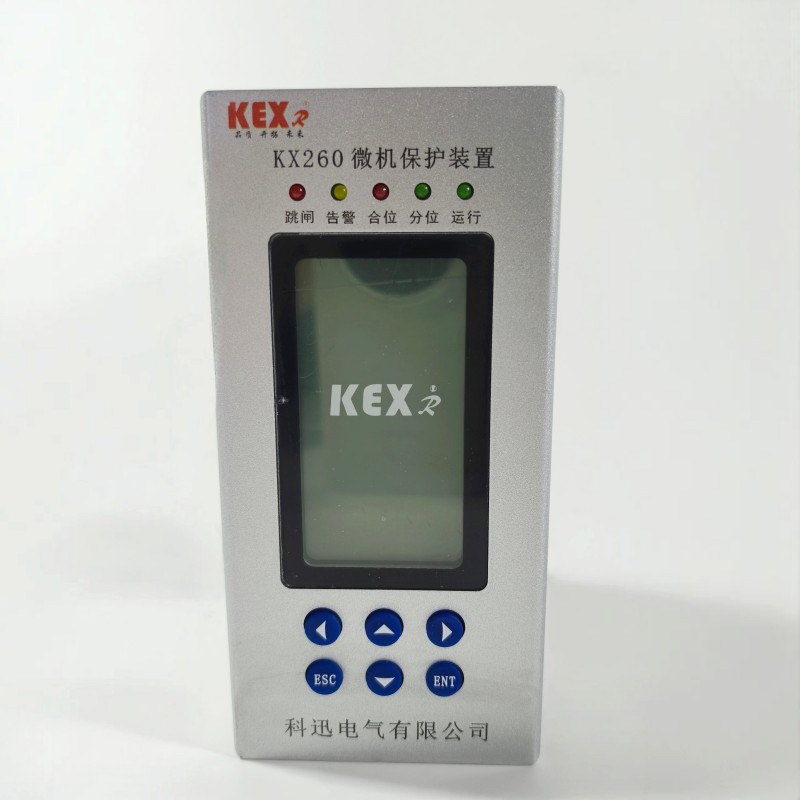

3.Уред за заштита на микрокомпјутер

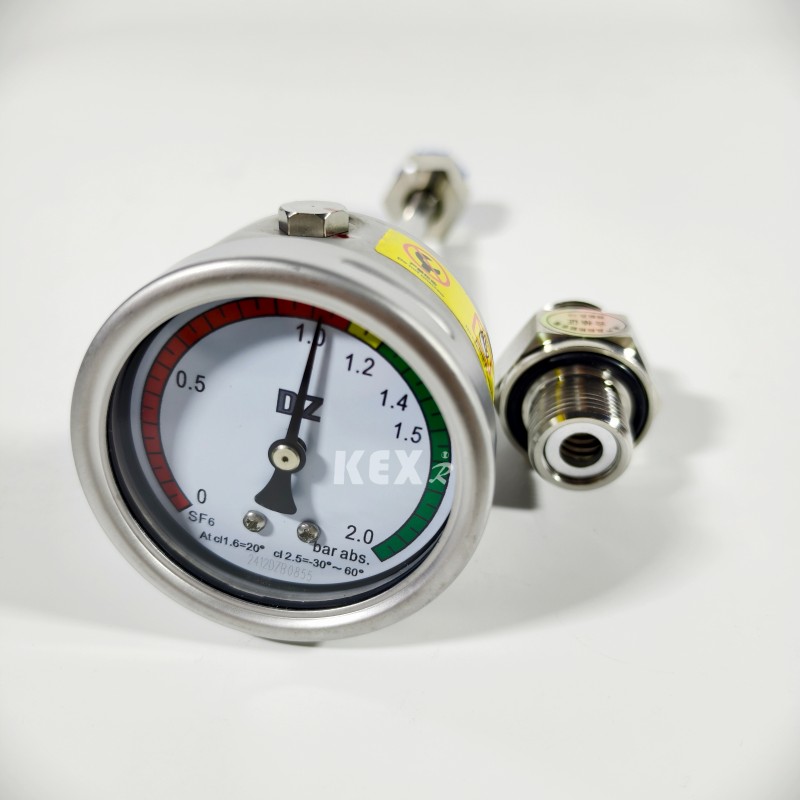

6 .Барометар

7. Наполнет дисплеј

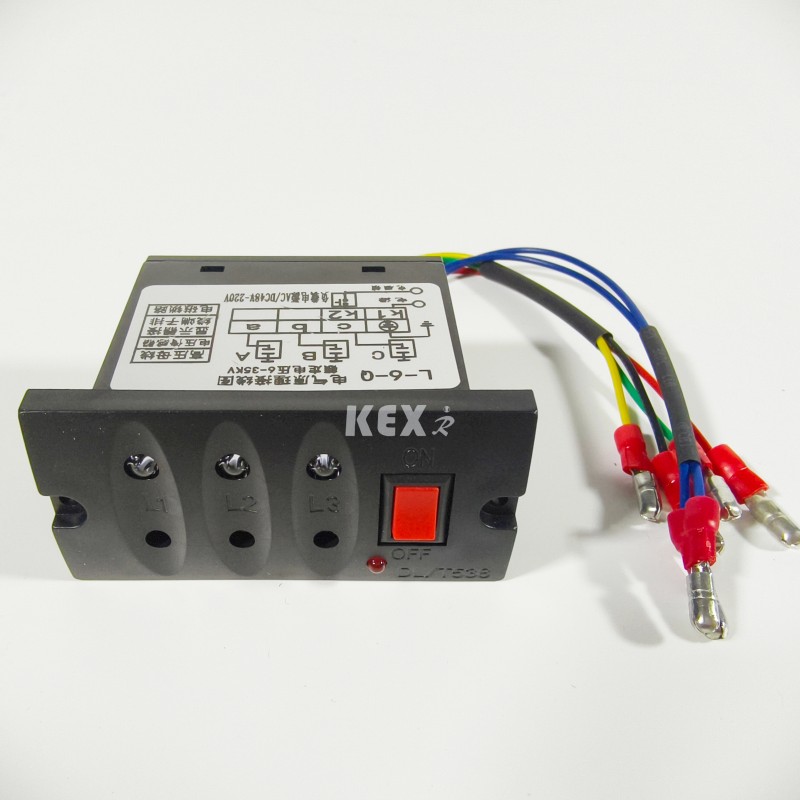

 8.. Индикатор за дефект

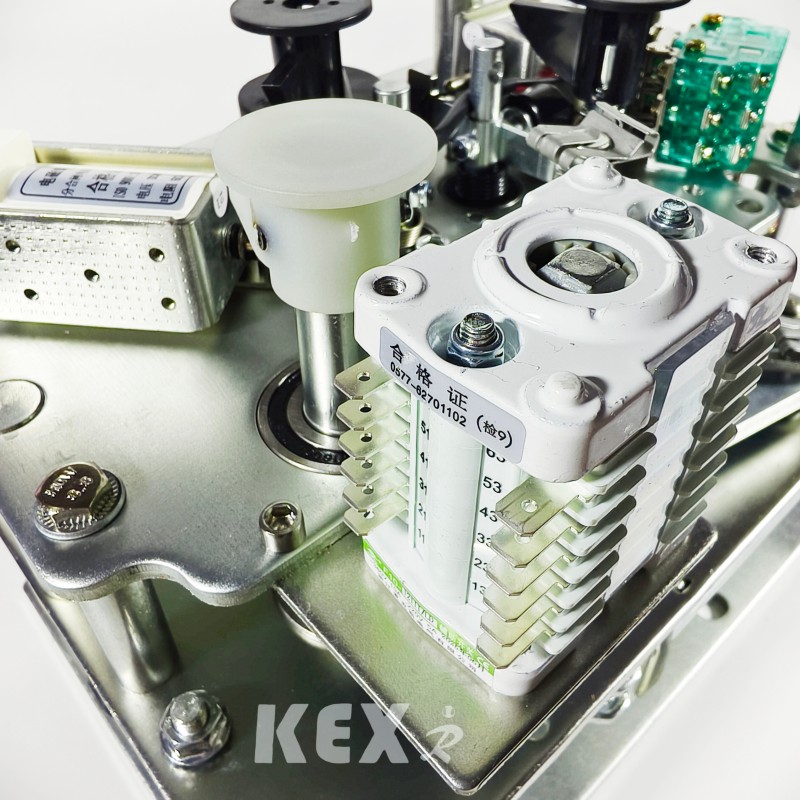

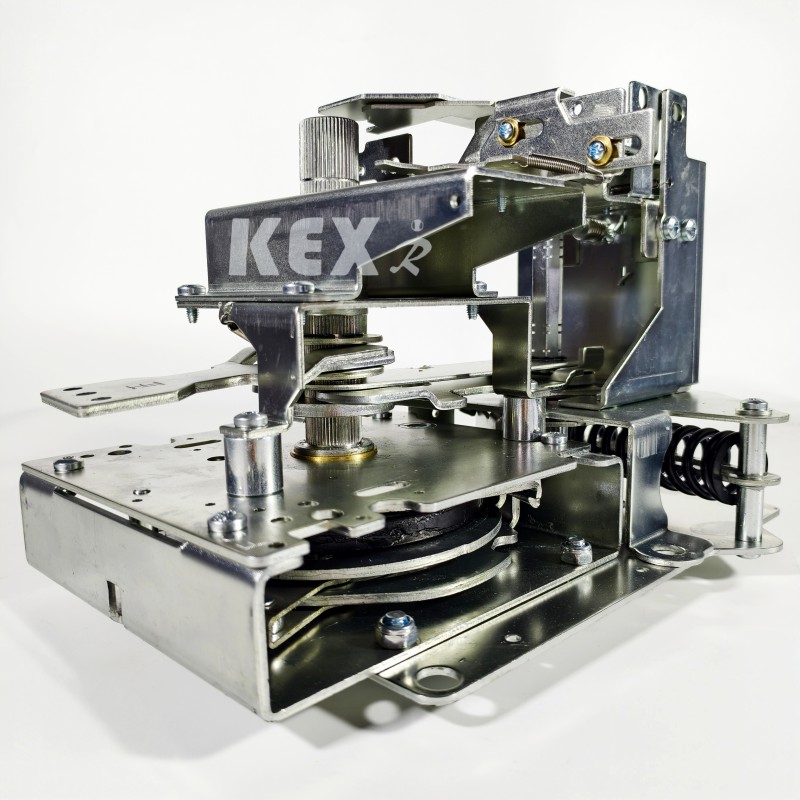

9. Електричен оперативен механизам

10. Рачен механизам за работа

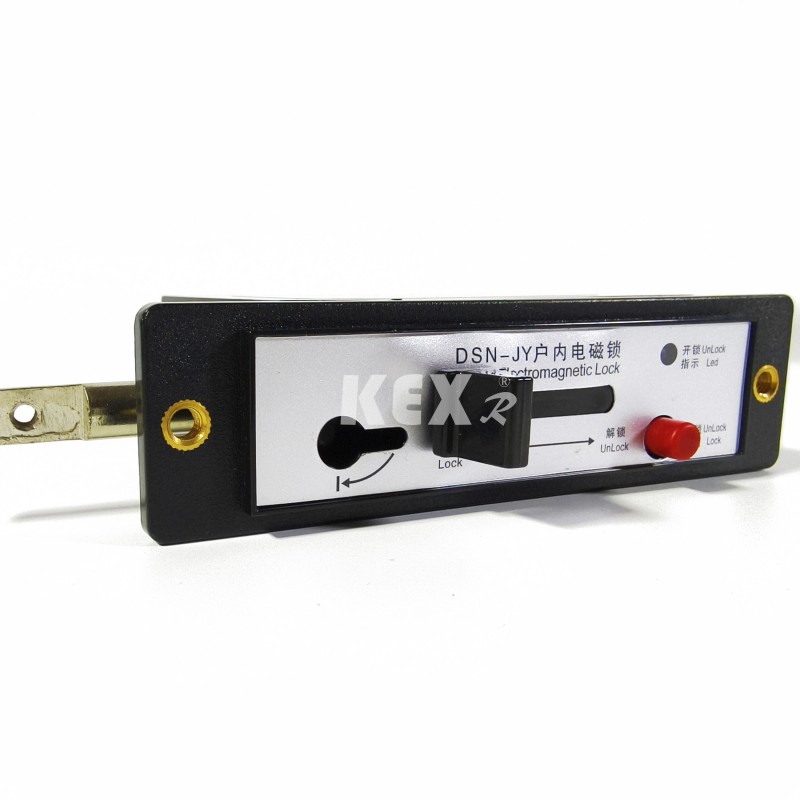

11. Електромагнетна брава

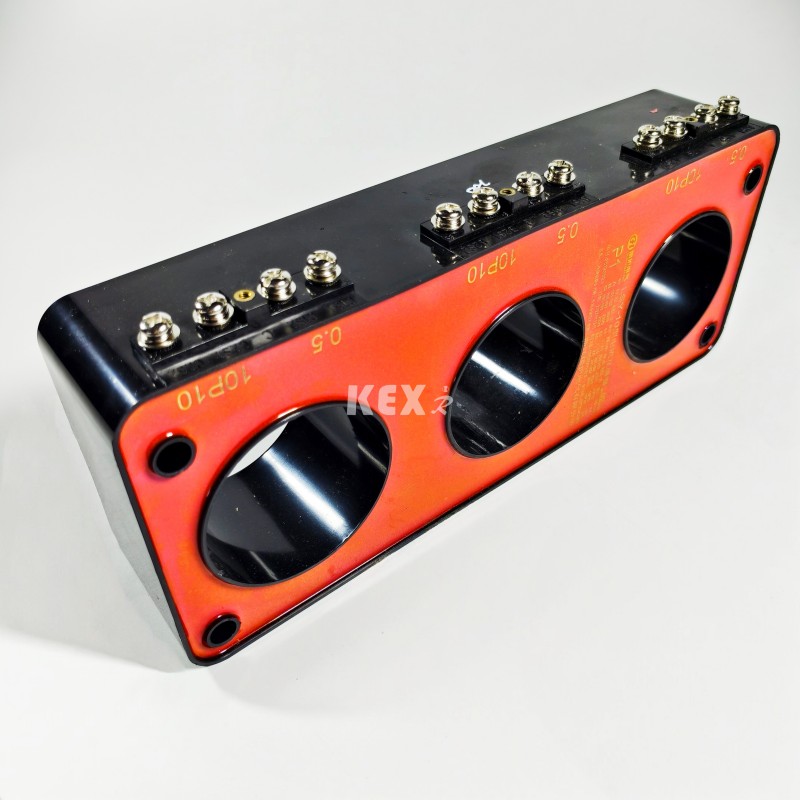

12~13. Струен трансформатор

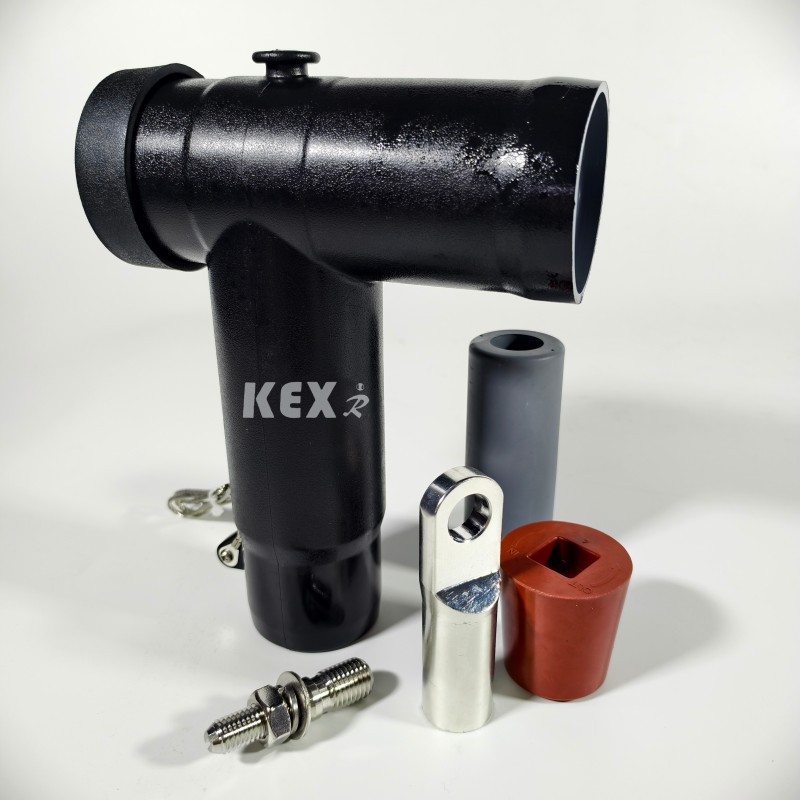

14. Приклучок за кабел

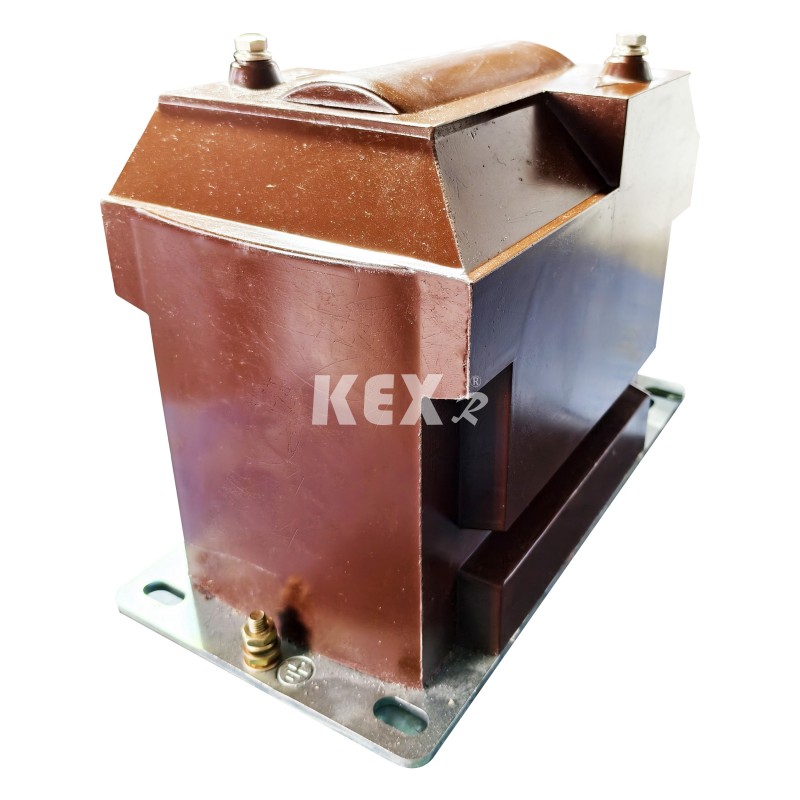

15.Напонски трансформатор

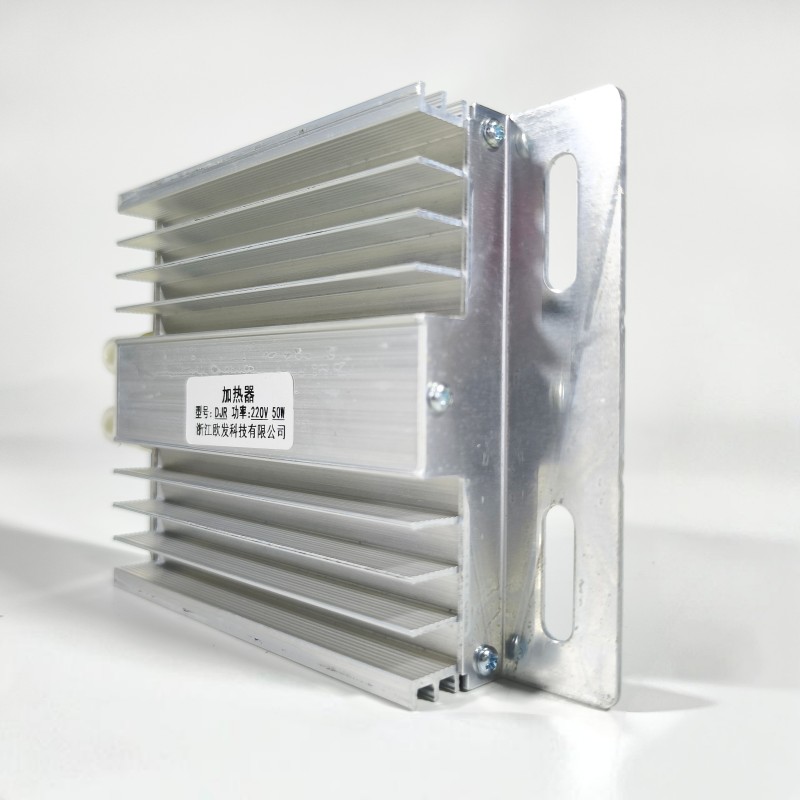

16 .Грејна плоча од алуминиумска легура

● Користење услови

KXRM6-12 Комбиниран тип GIS кабинет е погоден за високи и ниски температури (+40℃~-40℃), влажност, прашина, загадување со сол, рудници, голема надморска височина (1000m) и други средини. Краткорочното потопување во вода во рок од 24 часа не влијае на употребата. Забелешка: Ако надморската височина е поголема, ве молиме наведете ја конкретната надморска височина.

● Стандарди

KXRM6-12 Комбиниран тип GIS кабинет ги исполнува стандардите подолу

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694   итн...

GB3804, GB3906, GB11022  итн...

● Главни предности

◆ Гасот SF6 во GIS кабинетот KXRM 6-12 од комбиниран тип се користи како средство за гаснење и изолација на лак.

◆ Преклопниот кабинет е целосно запечатен и изолиран; Собирниците, прекинувачите и деловите под напон се целосно затворени во обвивка од нерѓосувачки челик.

◆ Шуплината е исполнета со гас од 1,4 bar SF6, а нивото на заштита достигнува IP67: целиот уред за прекинувач е целосно незасегнат од надворешните услови на околината, што може да обезбеди нормално функционирање на прекинувачот дури и во екстремни случаи како што е краткорочно потопување во вода, а производот не бара одржување.

◆ Преклопниот кабинет има совршен уред за преплетување „пет-превентива“, кој целосно го елиминира неуспехот во работата на персоналот и опремата што може да биде предизвикан од човечка погрешна работа.

 ◆ Сите преклопни кабинети имаат сигурни безбедни канали за ослободување на притисокот, што може да обезбеди лична безбедност на операторите дури и во екстремни случаи.

 ◆ Кабинетот е поделен на фиксна комбинација на единици и комбинација на единици што може да се прошири.

◆ Кабинетот вообичаено влегува и излегува од предната страна, а може да се издолжува или продолжува од страна според различните положби на инсталација.

◆ Големината на кабинетот е погодна за инсталирање и може да биде погодна за места со тесен простор и лоши услови на животната средина.

◆ Кабинетот може да биде опремен со електрични, далечински уреди и уреди за следење според различните потреби на корисниците.

● Главно табела со технички параметри

ЗАБЕЛЕШКА¹:Зависи од номиналната струја на осигурувачот

ЗАБЕЛЕШКА²:Зависи од високонапонскиот осигурувач

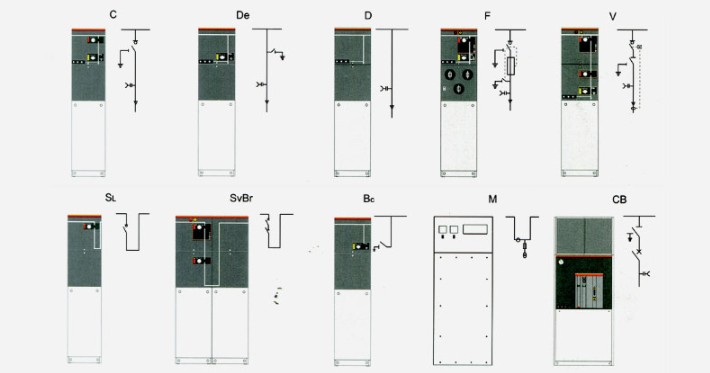

● Секој модул на кабинет за GIS од комбиниран тип ја има следнава конфигурација

▶Д конфигурација на кабинетот Видете „Модул за поврзување на кабел без нож за заземјување“ за стандардна конфигурација и карактеристики.

▶Конфигурација на кабинетот C За стандардна конфигурација и карактеристики, видете „Модул за прекинувач за оптоварување“.

▶Ф конфигурација на кабинетот Видете „Модул со прекинувач за вакуум“ за стандардна конфигурација и карактеристики.

 Стандардна комбинација KX-RM6 Комбиниран тип GIS кабинет  може да ги обезбеди и следните конфигурации

▶Капацитивен индикатор за напон на влезната черупка

▶Секоја воздушна комора е опремена со манометар за следење на густината на SF6.

▶Навртка за подигнување

▶Работна рачка

Пример:

□ Прекинувач за оптоварување Модул В

○ Стандардна конфигурација и функции

▶630a собирница

▶ Прекинувач за оптоварување/заземјување со три станици

▶Механизам за работа со една пружина со три станици со два независни прекинувачи за оптоварување и работни вратила на прекинувачот за заземјување.

▶Означување на положбата на прекинувачот за оптоварување и прекинувачот за заземјување

▶Хоризонтална излезна черупка напред, черупка за завртки од серијата 630A 400.

▶Капацитивен индикатор за напон за покажување на електрификација на черупката

▶За сите функции на прекинувачот, погодно е да се инсталира уред за катанец на панелот.

▶ Манометар на гас SF6 (само еден во секоја кутија за гас SF6)

▶Заземјување собирница

▶Преплетување помеѓу прекинувачот за заземјување и предната плоча на просторијата за кабли

○ Изборни конфигурации и функции

▶Резервирано проширување на автобусот

▶Надворешен автобус

▶Електричен работен механизам на прекинувач за оптоварување DC24V/48V/110V/220V; AC 110V/220V;

▶Индикатор за краток спој и заземјување Мерен прстенест струен трансформатор и амперметар

▶Мерен прстенест струен трансформатор и мерач на ват-часови

▶Кај влезната обвивка на кабелот може да се монтира громобрански одводник или двојна глава на кабел.

▶Заклучување на клучот Заклучување за заземјување во живо на влезната линија (заклучување прекинувач за заземјување кога черупката е под напон) AC/DC 110 V/220 V. помошен контакт

▶Положба на прекинувачот за полнење 2NO+2NC, позиција на прекинувачот за заземјување 2NO+2NC, манометар 1NO со сигнал и апарат за гаснење лак 1NO со контакт на сигналот.

▶Секундарниот уред може да се инсталира во

▶Комора за секундарна линија на горниот дел од прекинувачот, нисконапонска кутија на горниот дел од преклопниот кабинет.

□ Комбиниран прекинувач за полнење и осигурувачи Модул F

○ Стандардна конфигурација и функции

▶630a собирница

▶Прекинувач за оптоварување со три станици, првиот крај на осигурувачот е механички поврзан со прекинувачот за заземјување на крајот од осигурувачот.

▶Механизам за работа со пружини со три станици, со два независни прекинувачи за оптоварување и работни вратила на прекинувачот за заземјување.

▶Означување на положбата на прекинувачот за оптоварување и прекинувачот за заземјување

▶ Буре со осигурувачи

▶Осигурувачот е поставен хоризонтално.

▶Индикација за исклучување на осигурувачот Хоризонтална излезна черупка напред, приклучна черупка од серијата 200 од 200А.

▶Капацитивен индикатор за напон за покажување на електрификација на черупката

▶За сите функции на прекинувачот, погодно е да се инсталира уред за катанец на панелот.

▶ Манометар на гас SF6 (само еден во секоја кутија за гас SF6)

▶Заземјување собирница

▶Параметрите на осигурувачите за заштита на трансформаторот се 12KV, max 125A, 24KV и max 63A.

▶Преплетување помеѓу прекинувачот за заземјување и предната плоча на просторијата за кабли.

○ Изборни конфигурации и функции

▶Резервирано проширување на собирницата

▶Надворешна магистрала Мотор за работа на прекинувачот за оптоварување 24V/48V DC 110V/220V DC/AC.

▶Паралелно патување калем 24V/48V DC 110V/220V DC/AC.

▶Паралелен калем за затворање 24V/48V DC 110V/220V DC/AC.

▶ Мерен прстенест струен трансформатор и амперметар Мерен прстенест струен трансформатор и мерач на ват-час

▶Заклучување за заземјување во живо на влезната линија (заклучување на прекинувачот за заземјување кога черупката е под напон) AC/DC 110 V/220 V. помошен контакт

▶Положба на затворање 2NO+2NC, позиција на прекинувачот за заземјување 2NO+2NC, дување осигурувач 1NO, манометар 1NO со сигнал и апарат за гаснење лак 1NO со контакт на сигналот.

▶Секундарниот уред може да се монтира во комората за секундарна линија на горниот дел од кабинетот на прекинувачот и во кутијата за низок напон на горниот дел од кабинетот на прекинувачот.

□ Мерач модул М

○ Стандардна конфигурација и функции

▶12KV мерен ормар

▶2 струјни трансформатори

▶2 напонски трансформатори

▶6 парчиња чаури од серијата 400 се користат за поврзување на флексибилната продолжена надворешна шина на GSFR6-12, со горниот влез и долниот излез.

▶Пламен прекинувач за заштита на PT

▶Компонента за низок притисок 1 волтметар со прекинувач за префрлување, 1 амперметар со прекинувач, ширина x висина x длабочина =696×1806×820 mm.

○ Изборни конфигурации и функции

▶3 струјни трансформатори

▶3 напонски трансформатори громобран

▶Капацитивен индикатор за напон кој покажува дека разводната опрема е наполнета

▶Компонента за низок притисок  ：1  мерач на моќност, 1 мерач на реактивна моќност.

□ VCB модул CB

○Стандардна и изборна конфигурација и функции

▶Громноводник е инсталиран на влезниот кабел на собирницата 1250a/630a.

▶Вакуумски прекинувач за линиска заштита од 1250a/630a

▶Струен трансформатор

▶Вакуумски прекинувач VD4X0 на електричен погон 10VDC

▶Напонски трансформатор

▶Електрична работа на UXO, горниот тристански изолационен/заземјувачки прекинувач на вакуумски прекинувач. ▶Заштитна и контролна единица REF542plus (со заштитна КТ)

▶Шант калем 110V/220V DC

▶Намотка за затворање 110V/220VDC

▶Чурка за завртки од серијата 400 на излезната черупка 1250A/630A поставена хоризонтално напред.

▶Резервирано проширување на магистралата на капацитивниот напонски индикатор 1250A/630A за означување живо на черупка

▶SF6 манометар за притисок на гас (само еден во секоја кутија за гас SF6) Ширина x висина x длабочина = 696× 1806× 781 mm. ▶Секвенца на вклучување-исклучување: O-0.3s-CO-180s-CO.

▶Сензор за притисок на гас

□ Изборен прибор

1. Помошен контакт Сите прекинувачи за оптоварување и прекинувачи може да бидат опремени со 2NO+2NC што ја покажува положбата на прекинувачот. На прекинувачот на трансформаторот и прекинувачот на струјното коло може да се инсталира паралелна сопирачка калем (AC или DC), а контролната компонента со низок напон се наоѓа зад предната плоча.

2. Индикација за напон Капацитивниот индикатор за напон покажува дали черупката е наполнета или не, а штекерот на него може да се користи за нуклеарна фаза.

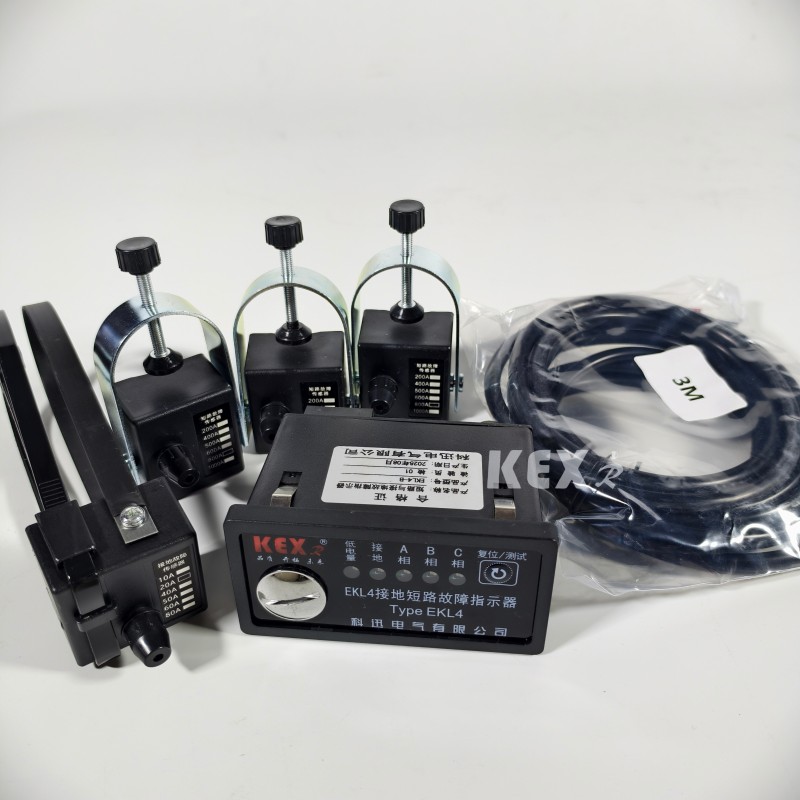

3. Индикатор за краток спој и заземјување За да се олесни локацијата на дефектот, модулот на прекинувачот за кабел може да биде опремен со индикатори за краток спој и заземјување за дефекти за едноставно откривање на дефекти.

4. Електрична работа Тоа е стандардна шема за механизам за рачна работа на единицата за кабелски прекинувач и единицата трансформатор. Можете исто така да изберете да инсталирате електричен механизам за работа. Кабелските прекинувачи, вакуумските прекинувачи и прекинувачите за заземјување се управуваат со механизми лоцирани зад предната плоча. Сите прекинувачи и прекинувачи може да се ракуваат со работна рачка (стандардна конфигурација) или може да бидат опремени со механизам за работа на моторот (додатоци). Сепак, прекинувачот за заземјување може да се ракува само рачно, а конфигуриран е механизам со можност за затворање на струјата на дефектот. Електричниот механизам за работа може лесно да се реализира по фази.

5. Поврзување со кабел се инсталирани стандардни чаури во согласност со DIN47636. Сите чаури имаат иста висина од земјата и се заштитени со покривна плоча на просторијата за кабли. Некои покривни плочи може да се испреплетеат со прекинувачот за заземјување, а специјалните плочи за покривање на просторијата со двојни кабли може да се користат и за влезните линии со двојни кабли.

6. Индикатор за притисок Обично опремен со индикатор за притисок, кој се формира со манометар. Дополнително, може да се обезбедат електрични контакти за да се покаже намалувањето на притисокот.

7. Може да се инсталираат брава за клучеви за прекинувачи, прекинувачи за оптоварување и прекинувачи за заземјување. Може да биде опремен со полузасолниште за блокирање, кое е погодно за прекинувачи, прекинувачи за оптоварување и прекинувачи за заземјување.

8. Прекинувач на лак Сите единици на прстенести мрежни единици можат да бидат опремени со одводници на лак. Кога ќе се појави лакот внатре, одводниците на лакот автоматски ќе се затворат на влезната черупка, вклучувајќи ги модулите D, DE и V, а сите модули за кабел може да бидат опремени со одводник на лак. Мора да нарачаат со единицата и не можат да ја променат. Дејството на апаратот за гаснење на лак може да се означи со овој метод, а електричните контакти во кабинетот SF6 се поврзани со терминалот зад предната плоча.

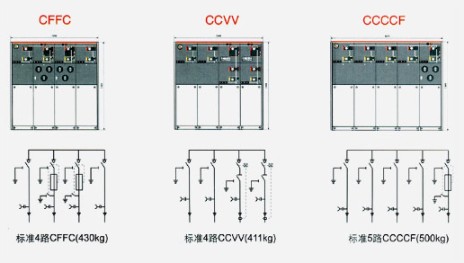

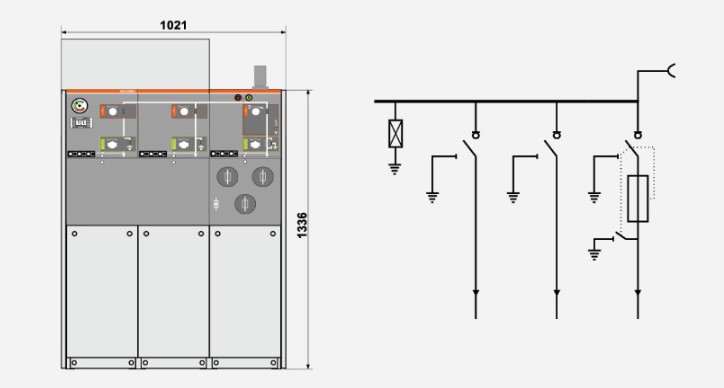

● Пример на шема

◆ Шема 1 SA+CCF+

 Инсталирајте громобран на автобусот и оставете го на проширување.

 Забелешка: Бројот на прекинувачки единици не треба да биде помал од 3.

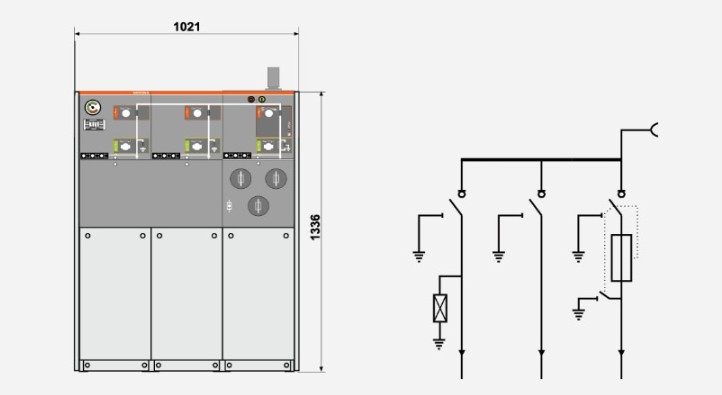

◆ Шема 2 CCF+

Инсталирајте громобран во влезната линија и резервирајте го проширувањето.

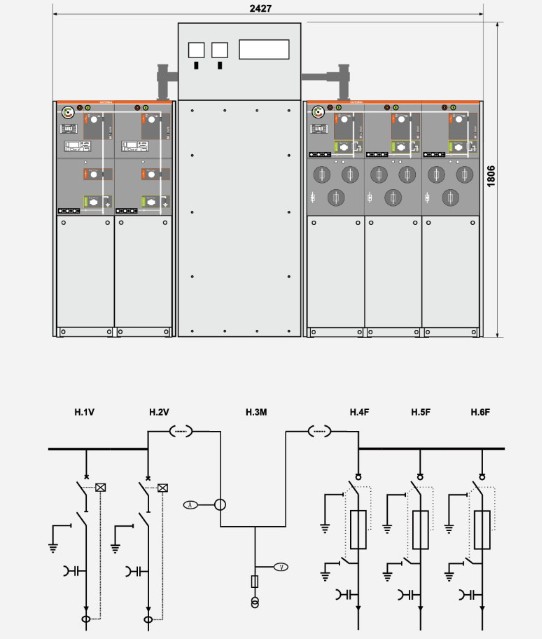

◆ Шема 3  W+M+FFF

Пресметка на страната на ВН

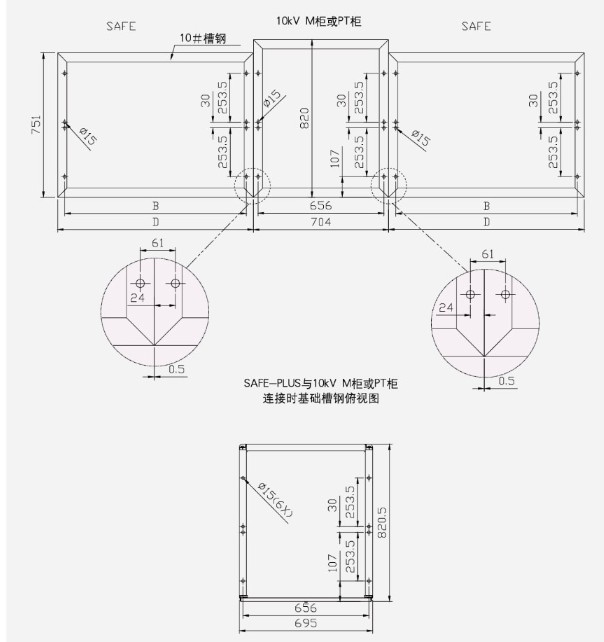

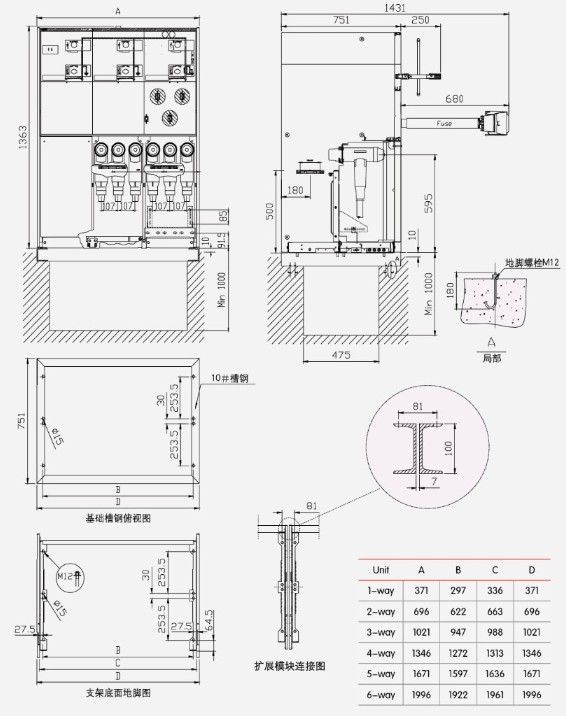

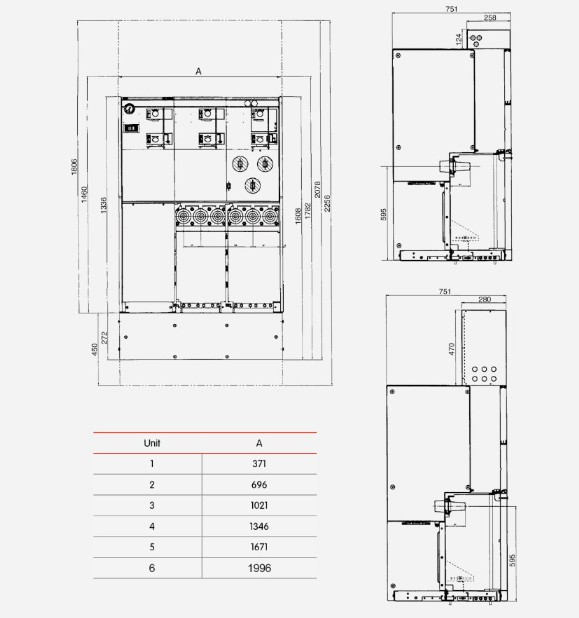

● Табели за структура и димензии на кабинетот за GIS комбиниран тип KXRM6-12
