Еколошки штекер со гасна изолација

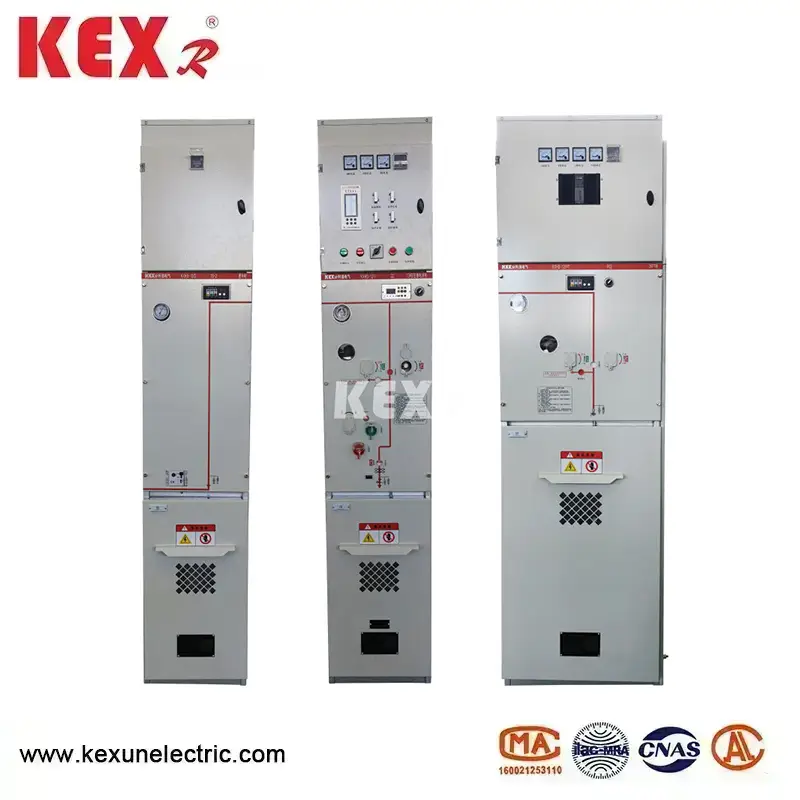

Кабинетот за прекинувач со изолација на гас, пријатен за животната средина, произведен од кинеската фабрика Kexun Electric Co., Ltd. има карактеристики на едноставна структура, флексибилно работење, сигурна испреплетеност и удобна инсталација, и е особено погоден за дистрибуција на електрична енергија во урбани станбени области, мали секундарни трафостаници, прекинувачки станици, кабелски гранки, шопинг-аеродромски подвозници, индустриски подвозници, мали подрачја. производство на енергија од ветер, болници, стадиони, железници, тунели и други места.
Модел: KXHB-12
Марка: KEXR
Модел: KXHB-12
Марка: KEXR

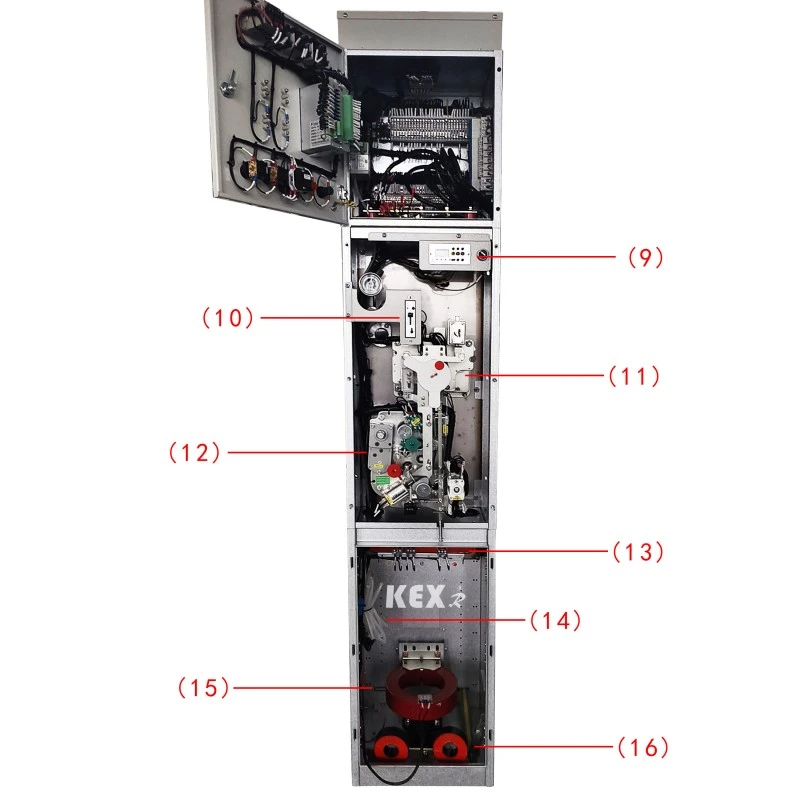

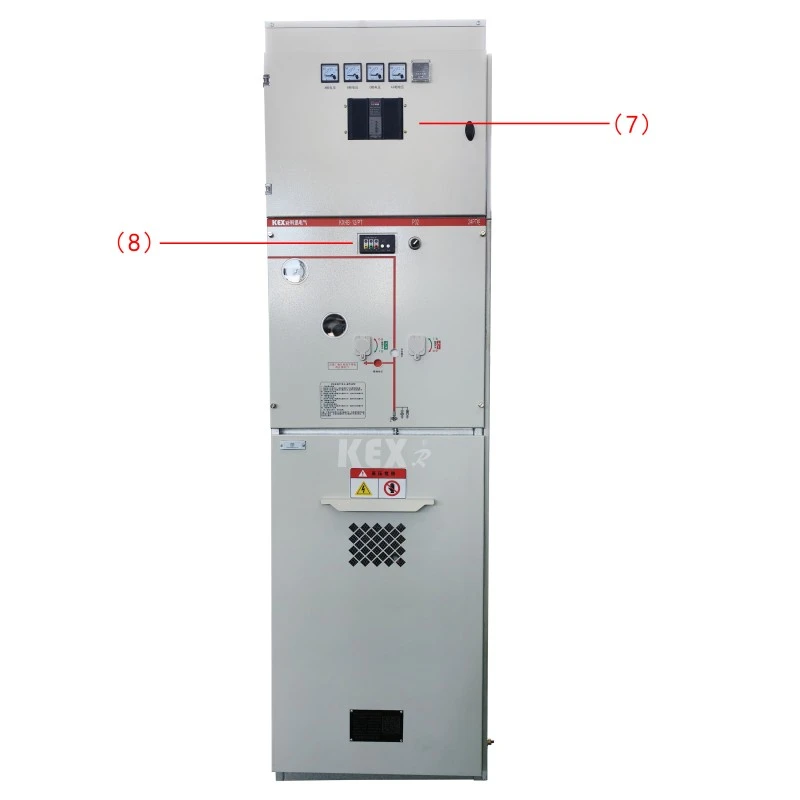

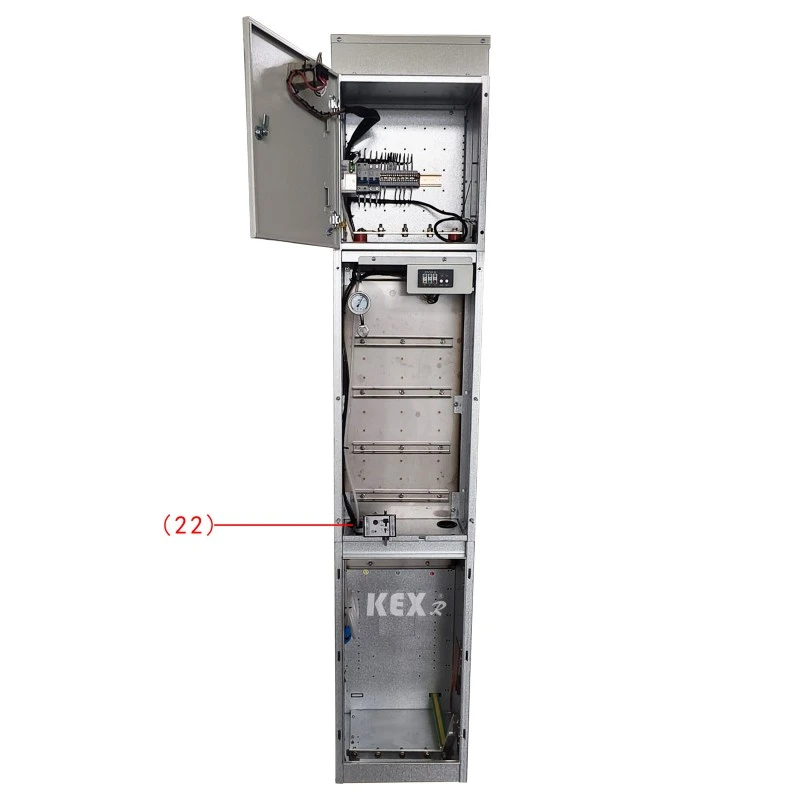

lКомпоненти

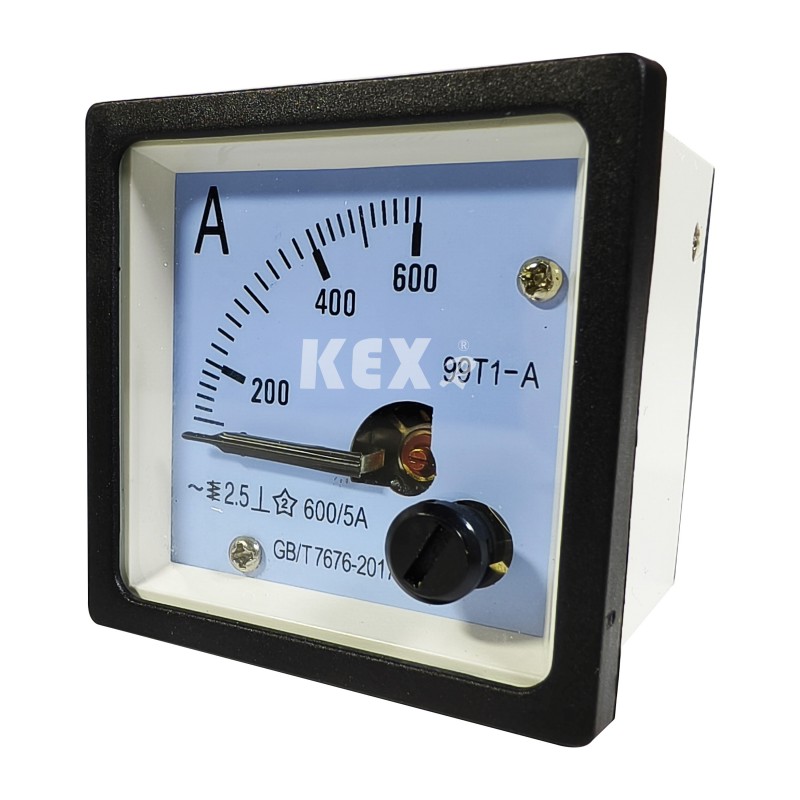

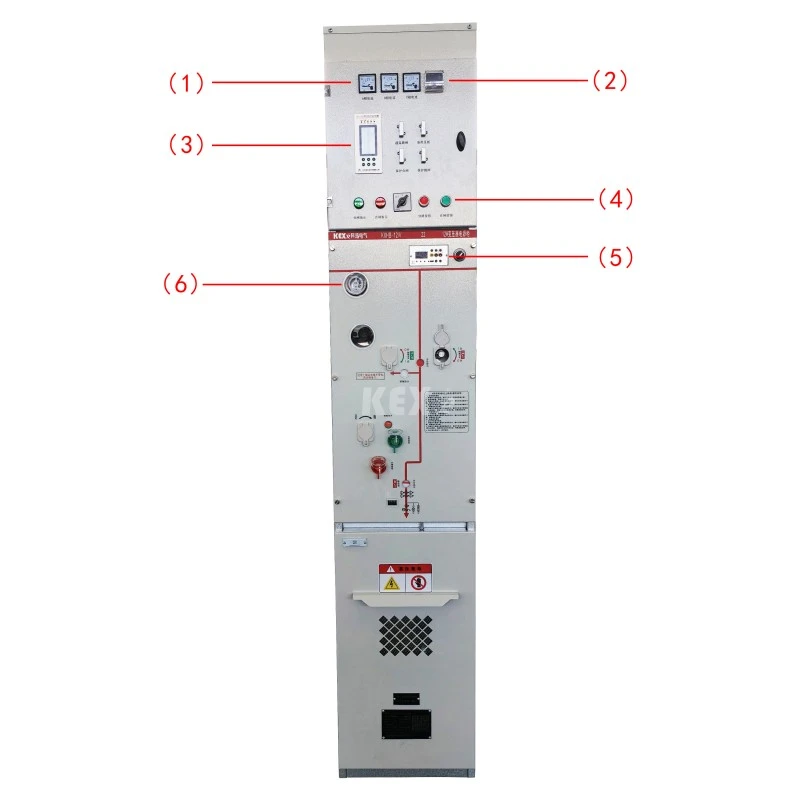

1.Амперметар

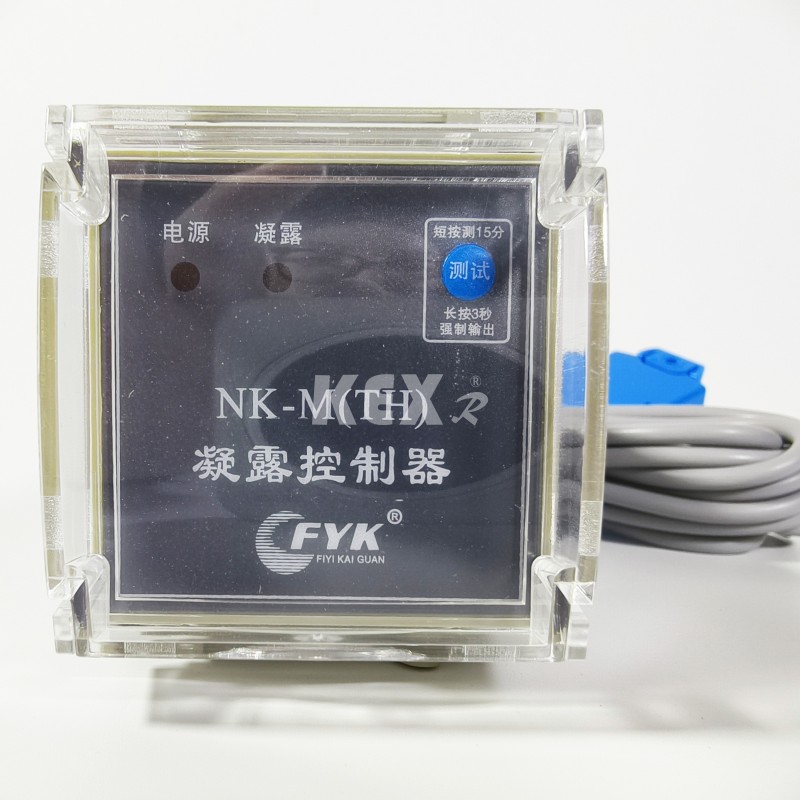

2. Контролор за кондензација

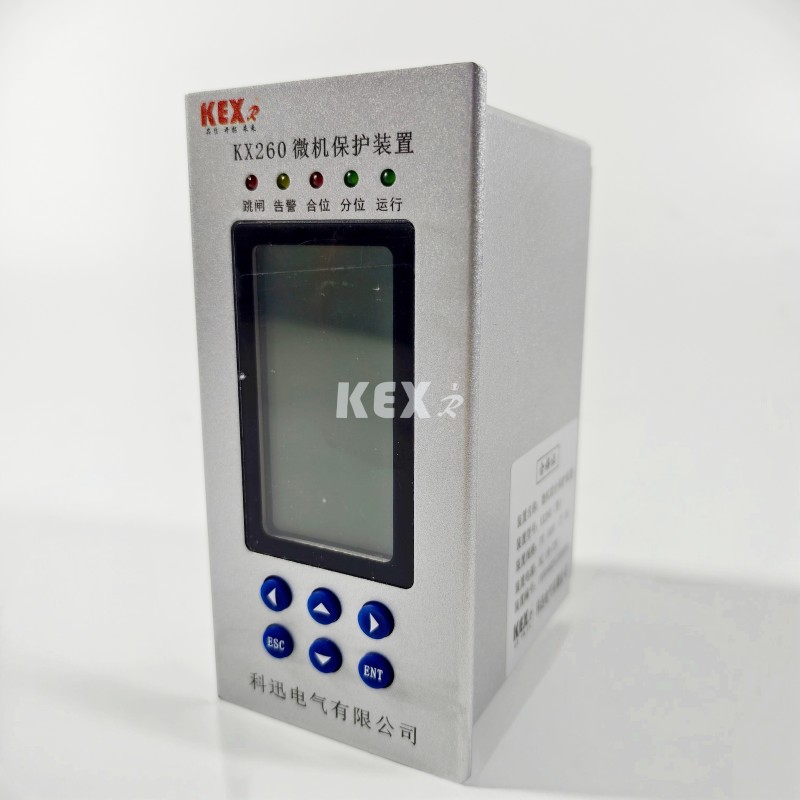

3.Уред за заштита на микрокомпјутер

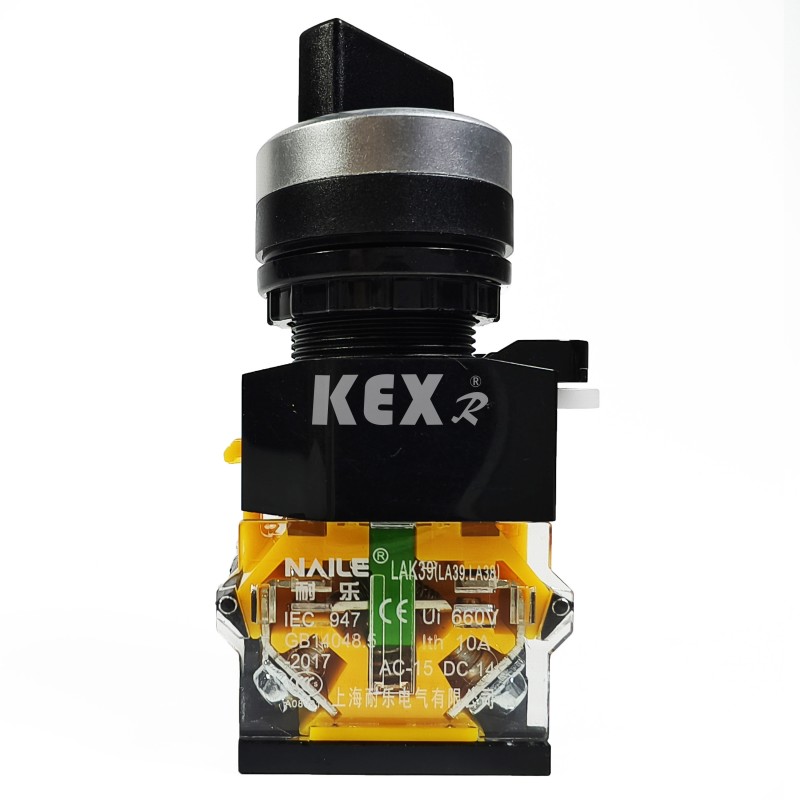

4. Копче

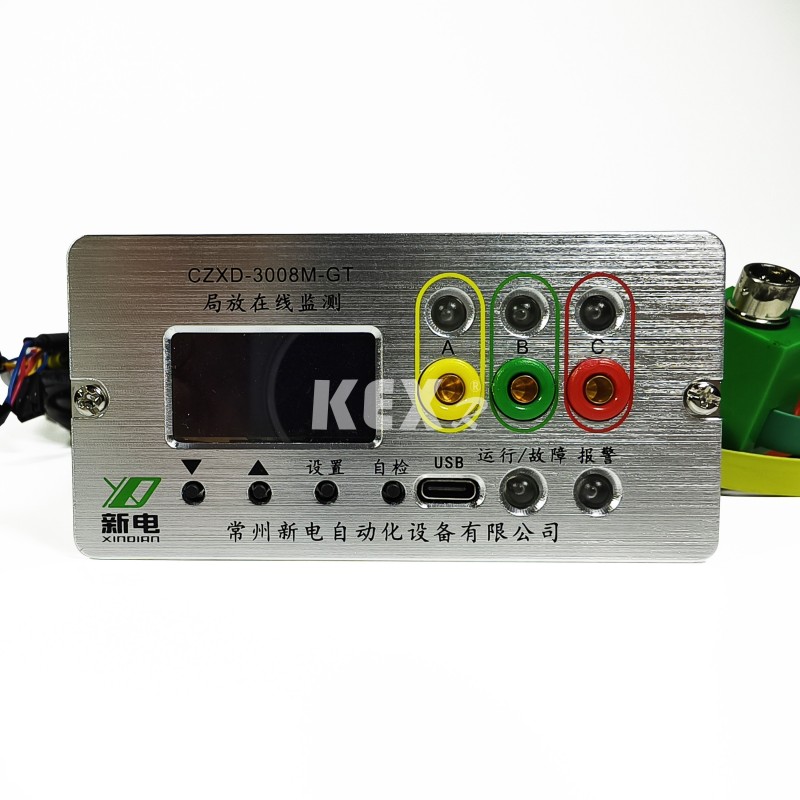

5.Детектор за делумно празнење

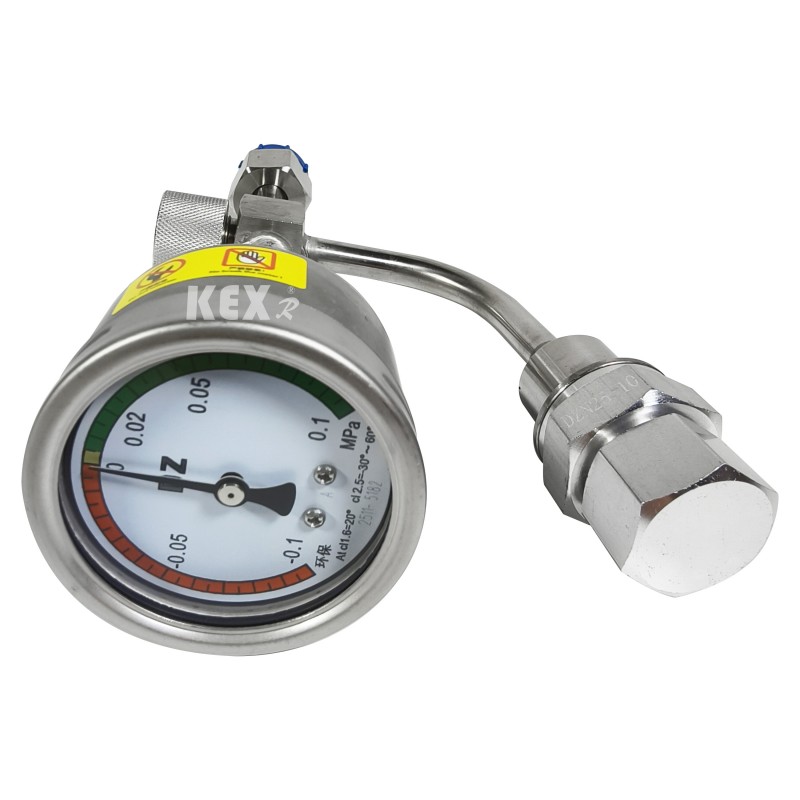

6.Барометар

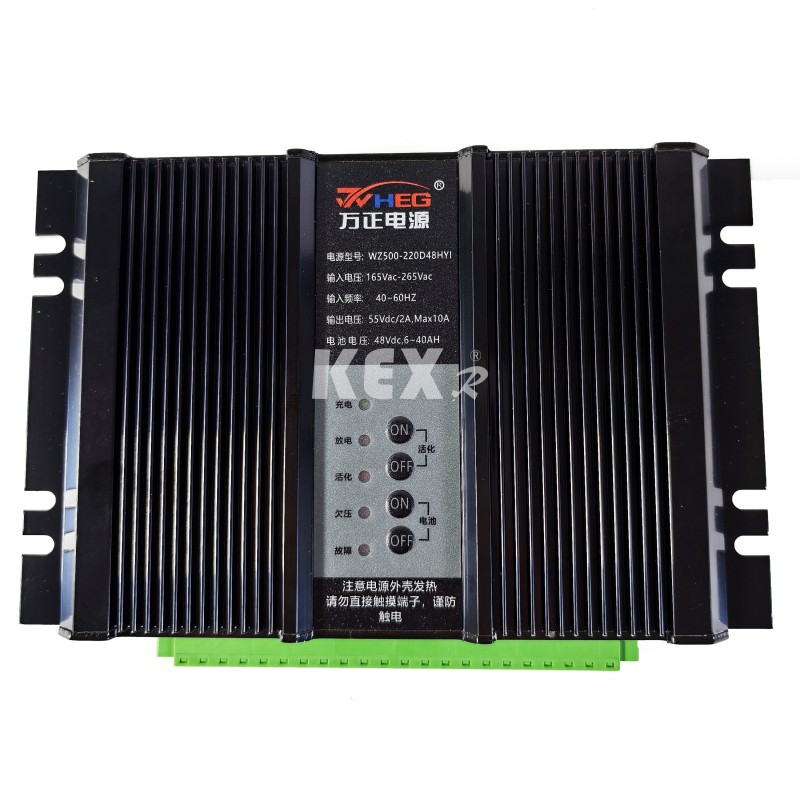

7.Напојување

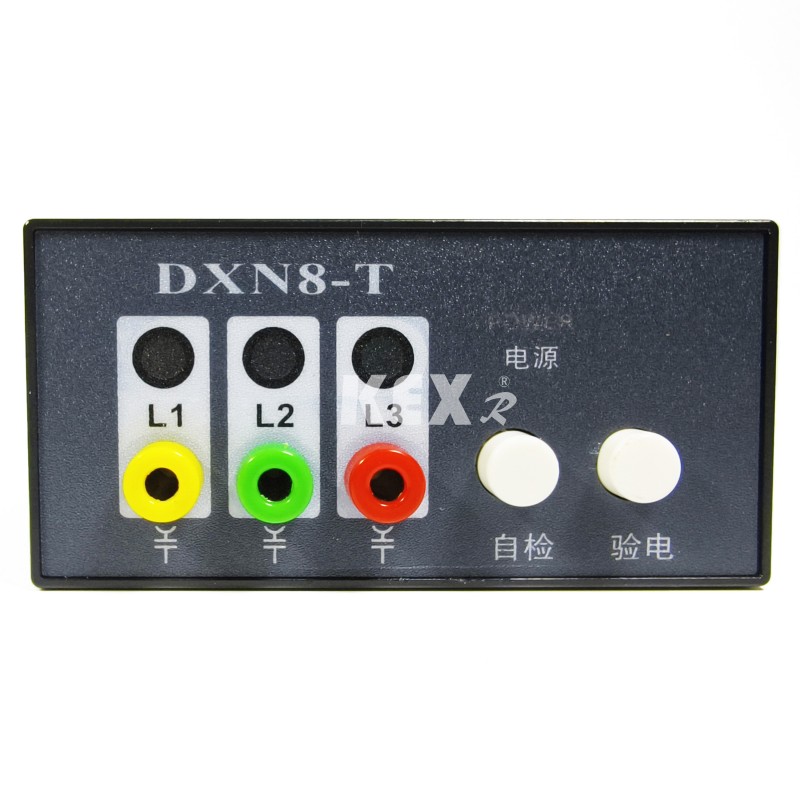

8. Наполнет дисплеј

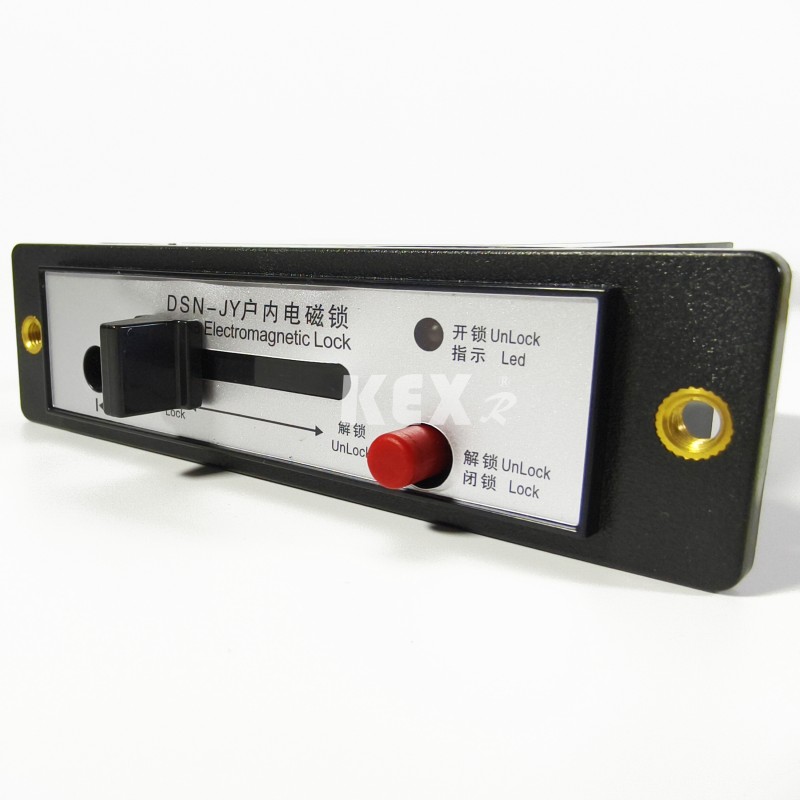

10.Електромагнетна брава

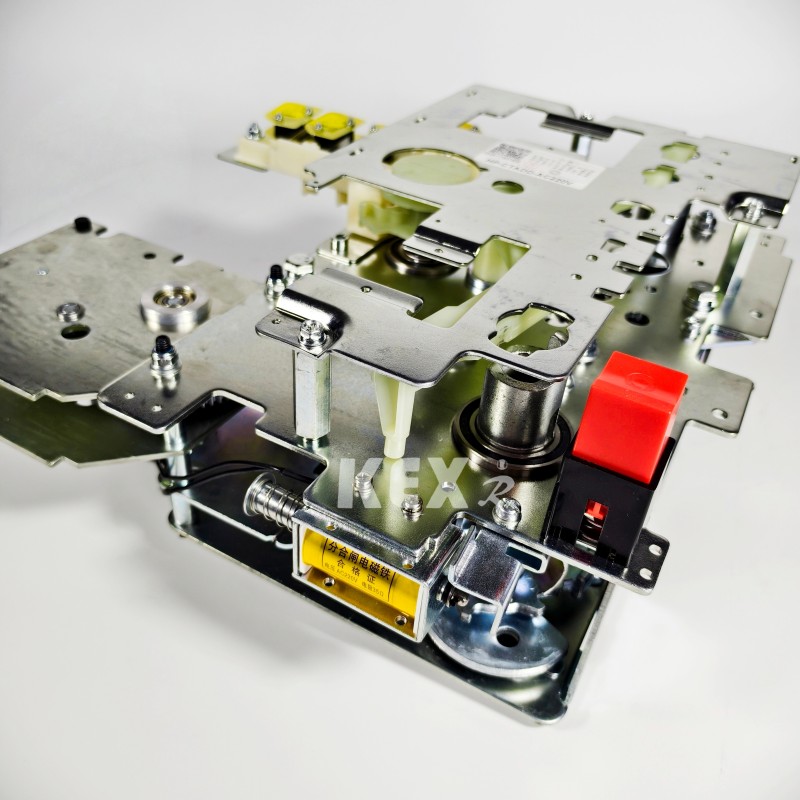

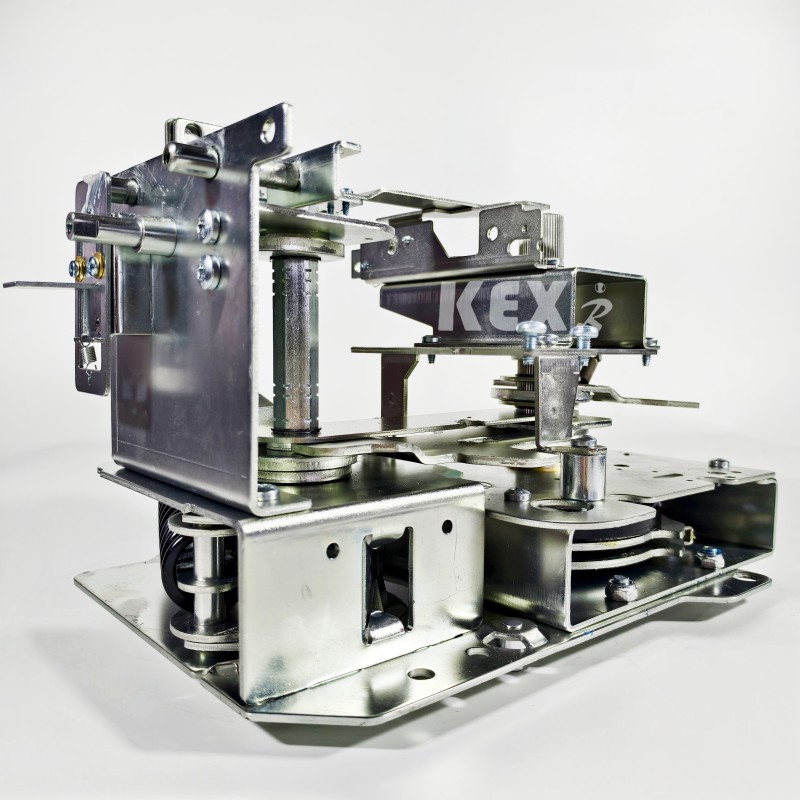

11. Рачен механизам за работа
12. Електричен механизам за работа

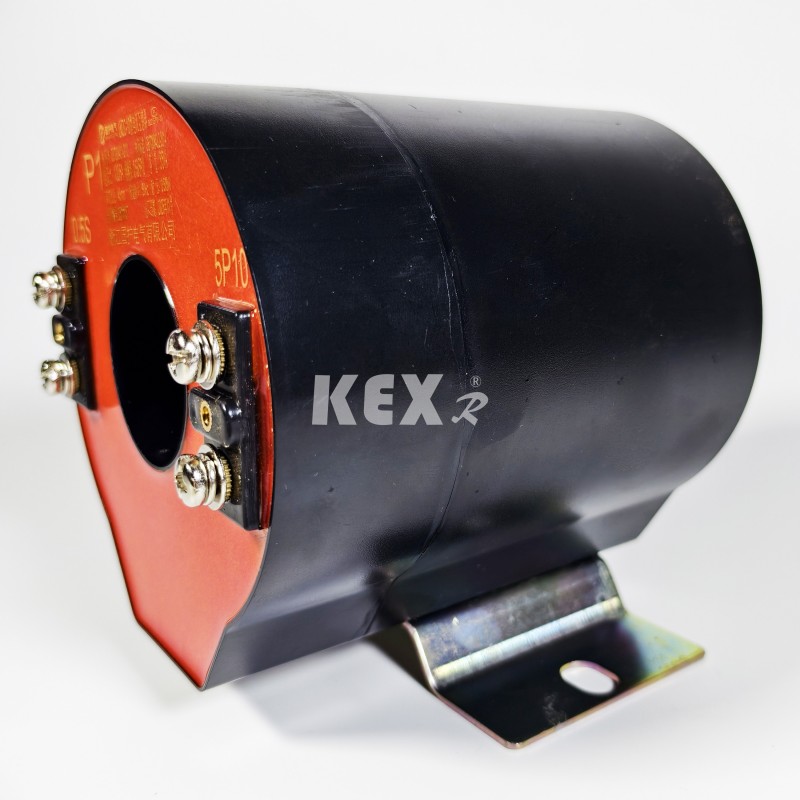

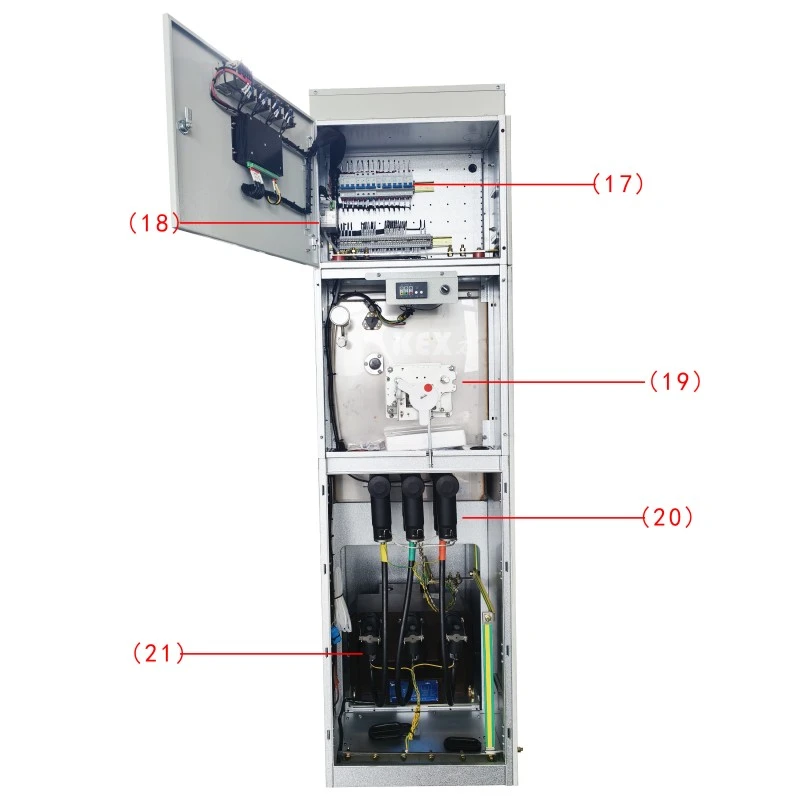

16. КТ

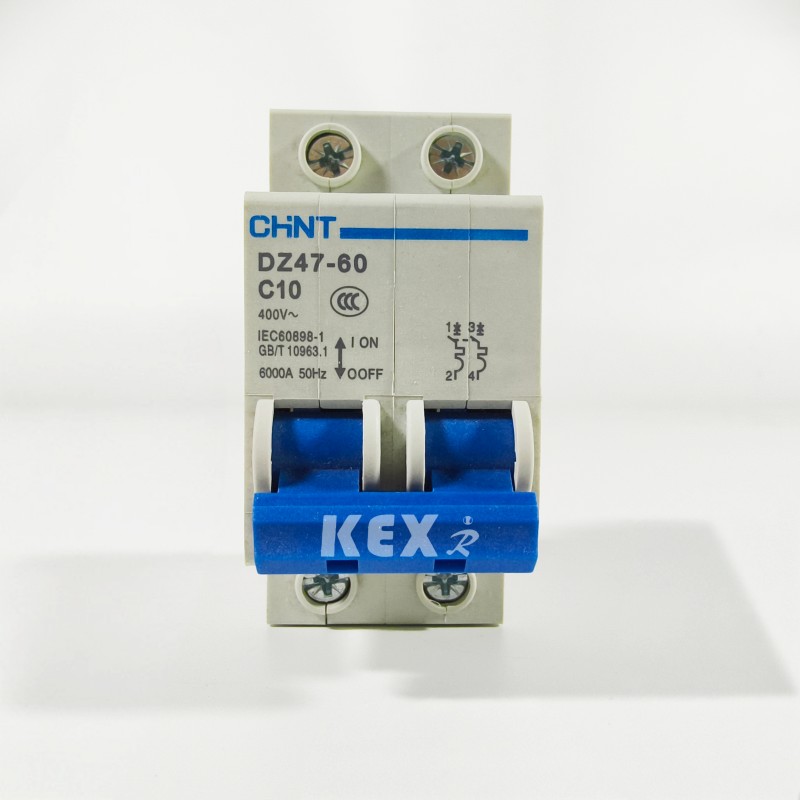

17.MCB

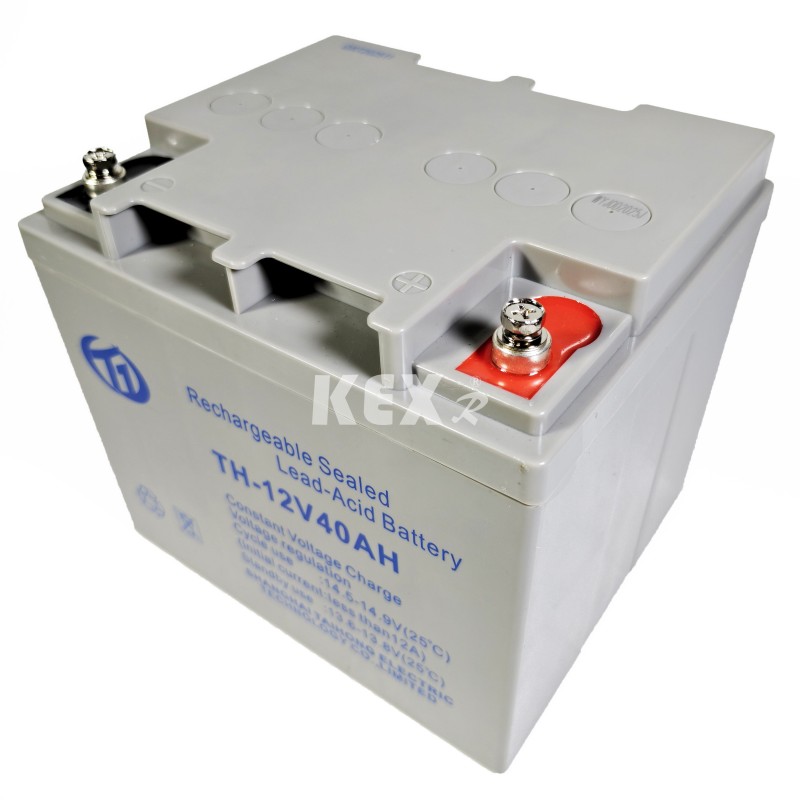

18.батерија за складирање

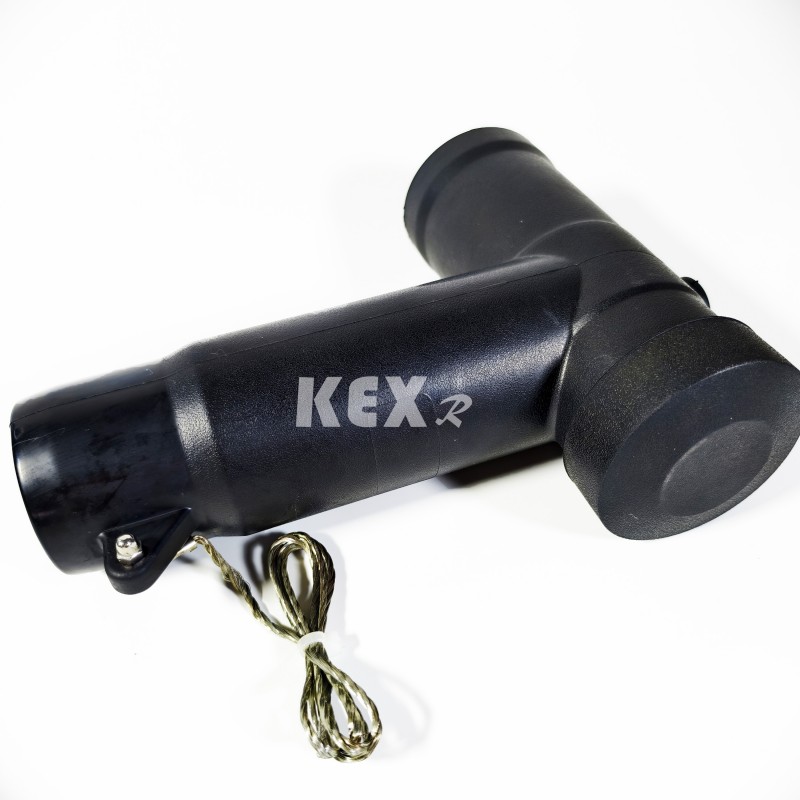

20. Приклучок за кабел
● Услови за употреба
◆ Температура: -25~45℃
◆ Максимална дневна температура: 35℃
◆ IP степен: Наполнета заптивка на каросеријата IP67, обвивка на кабинетот со прекинувач IP4x
◆Околинскиот воздух на еколошкиот изолациски кабинет за разводни уреди не треба да биде очигледно загаден со корозивен запалив гас и водена пареа.
◆Не постои место за чести насилни вибрации, а дизајнот на суровост под грубите делови исполнува различни барања.
● Стандарди
KXHB-12 тип еколошки изолациски кабинет за разводни уреди со гас ги исполнува стандардите подолу
◆Заеднички технички барања на стандардите GB/T 1022 за високонапонски разводни и контролни уреди. ◆ GB/T39063640,5 kV AC метал затворена разводна опрема и контролна опрема.
◆ GB/T1985 Високонапонски AC изолирачки прекинувач и прекинувач за заземјување
◆ GB/T38043,6-40,5 kV AC високонапонски прекинувач за оптоварување
◆ GB/T1984 Високонапонски AC прекинувач
◆ GB/T4208 IP код на ниво на заштита на школка
◆ GB/T7354 Мерење на делумно празнење
◆ GB/T311.1 Координација на изолацијата Дел 1: Дефиниција, принципи и правила
lТабела со технички параметри на еколошки изолациски кабинет за разводни уреди
◆ Кабинет за прекинувач
|
Ставка |
Единица |
Податоци |
|||
|
Номинален напон |
КВ |
12 |
|||
|
Номинална фреквенција |
ХЗ |
50 |
|||
|
Оценето ниво на изолација |
Издржување на работна фреквенција од 1 мин Напон |
На ѓубре, фаза до фаза |
КВ |
42 |
|
|
Пауза |
48 |
||||
|
Светлосни импулси издржат напон (врв) |
На ѓубре, фаза до фаза |
КВ |
75 |
||
|
Пауза |
85 |
||||
|
1 мин. фреквенција на моќност отпорен напон на помошно/контролно коло (на заземјување) |
КВ |
2 |
|||
|
Оценета струја |
A |
630 |
|||
|
Оценета струја за краткотрајно издржување (виртуелна вредност) |
Главно коло/ Прекинувач за заземјување |
kA |
25/4 сек |
||
|
Коло за заземјување |
kA |
21,7/4 сек |
|||
|
Номинална врвна струја за издржување |
Главно коло/ Прекинувач за заземјување |
kA |
63 |
||
|
Коло за заземјување |
kA |
54.5 |
|||
|
Номинална струја и времиња на прекин на краток спој |
kA/Време |
25/30 |
|||
|
Номинална струја на затворање на краток спој (врв) |
kA |
63 |
|||
|
Номинална струја на прекин на полнење на кабелот |
A |
25 |
|||
|
Оценета работна секвенца на прекинувачот O-0.3s-CO-180s-CO |
|
|
|||
|
Механички живот |
Прекинувач/раскинувач |
Време |
10000/3000 |
||
|
IP степен |
Запечатена кутија |
|
IP67 |
||
|
Школка за прекинувачи |
|
IP4X |
|||
|
Напон на гас |
Номинално ниво на полнење гас (20℃, напон на мерач) |
Mpa |
0.02 |
||
|
Номинален гас Минимално ниво на функција (20℃, мерач напон) |
Mpa |
0 |
|||
|
Изведба на запечатување, |
Годишна стапка на истекување |
%/Година |
≤0,05 |
||
◆Куќа со прекинувач за оптоварување
|
Ставка |
Единица |
Податоци |
|||
|
Номинален напон |
КВ |
12 |
|||
|
Номинална фреквенција |
ХЗ |
50 |
|||
|
Оценето ниво на изолација |
Издржување на работна фреквенција од 1 мин Напон |
|
КВ
|
|
|
|
|
|
||||
|
Светлосни импулси издржат напон (врв) |
|
КВ
|
|
||
|
|
|
||||
|
1 мин. фреквенција на моќност отпорен напон на помошно/контролно коло (на заземјување) |
КВ |
2 |
|||
|
Оценета струја |
A |
630 |
|||
|
Оценета струја за краткотрајно издржување (виртуелна вредност) |
Главно коло/ Прекинувач за заземјување |
КА |
25/4 сек |
||
|
Коло за заземјување |
КА |
21,7/4 сек |
|||
|
Номинална врвна струја за издржување |
Главно коло/ Прекинувач за заземјување |
КА |
63 |
||
|
Коло за заземјување |
КА |
54.5 |
|||
|
Номинална струја на затворање на краток спој (врв) |
Прекинувач за полнење/прекинувач за заземјување |
КА |
63 |
||
|
Номинална струја на прекинување на активно оптоварување |
A |
630 |
|||
|
Номинална струја на прекинување во затворена јамка |
A |
630 |
|||
|
5% Номинална струја на прекинување на активно оптоварување |
A |
31.5 |
|||
|
Номинална струја на прекин на полнење на кабелот |
A |
10 |
|||
|
Оценети времиња на прекин на активно оптоварување |
Време |
100 |
|||
|
Прекинување на струјата на заземјување |
А/Време |
31,5/10 |
|||
|
Струјата на полнење на водовите и каблите се исклучува под услов на заземјување. |
А/Време |
17.4/10 |
|||
|
Механички живот |
Прекинувач/раскинувач |
А/Време |
10000/3000 |
||
|
IP степен |
Запечатена кутија |
|
IP67 |
||
|
Школка за прекинувачи |
|
IP4X |
|||
|
Напон на гас |
Номинално ниво на полнење гас (20℃, напон на мерач) |
Mpa |
0.02 |
||
|
Номинален гас Минимално ниво на функција (20℃, мерач напон) |
Mpa |
0 |
|||
|
Изведба на запечатување, |
Годишна стапка на истекување |
%/Година |
≤0,05 |
||
● Шема за конфигурација на кабинетот

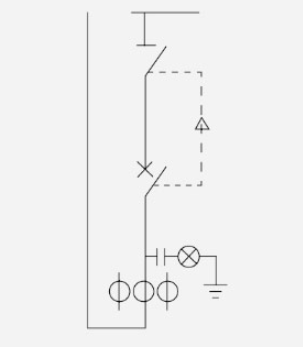

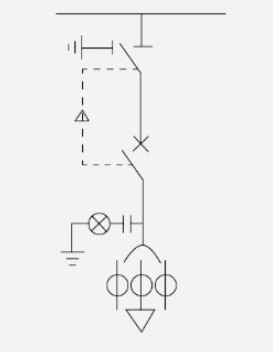

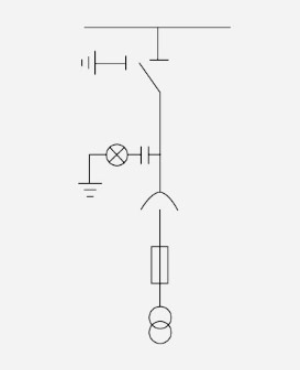

○ Шема 1
CL650 mm
◆Основни додатоци
▶ Прекинувач за полнење
▶Изолационен прекинувач со две станици
▶ Мерач на приказ во живо
▶Стандардна шина
▶Рачка за работа
▶Контактирајте со Busbar
◇ опционални додатоци
▶Електричен механизам за работа
▶Инструмент за дигитален приказ
▶Инструмент за покажувач на електромагнетна брава за напојување со еднонасочна струја
▶Механичко преплетување три во две
▶On-line мониторинг на одводникот Нисконапонска комора
▶Инструмент за дигитален приказ
▶Пасивна заштита
▶Подигање на седиштето
▶ Исправувачки модул
▶Нисконапонска комора
▶Два во еден механички преклопен громобран
▶ Напојување со еднонасочна струја (12h-24Ah) покажувач инструмент електромагнетна брава Подигнување на седиштето
PTC500 mm
◆Основни додатоци
▶ Прекинувач за полнење
▶Стандардна магистрала која работи со жив екран со исклучувач со три станици
▶Рачка Напонски трансформатор
▶ПТ споена цевка
▶ Приклучок за кабел со лакт (вклучувајќи кабел)
◇ опционални додатоци
▶Електричен механизам за работа
▶Инструмент за дигитален приказ
▶Инструмент за покажувач на електромагнетна брава за напојување со еднонасочна струја
▶Три во две механички испреплетени On-line мониторинг на одводникот
▶Нисконапонска комора
▶Инструмент за дигитален приказ
▶Пасивна заштита
▶ Модул за исправувач на седиштето за подигнување
▶Нисконапонска комора
▶Два во еден прибор за механичко блокирање
▶Напојување со еднонасочна струја (12h-24Ah) Електромагнетна брава на инструментот со покажувач
▶Подигање на седиштето
PTi500 мм
◆Основни додатоци
▶Изолационен прекинувач со три станици
▶Наполнет дисплеј
▶Стандарден автобус
▶Работна рачка
▶Напонски трансформатор
▶ПТ споена цевка
▶ Приклучок за кабел со лакт (вклучувајќи кабел)
◇ опционални додатоци
▶Електричен механизам за работа
▶Инструмент за дигитален приказ
▶Инструмент за покажувач на електромагнетна брава за напојување со еднонасочна струја
▶Механичко преплетување три во две
▶Онлајн мониторинг на одводникот
▶Нисконапонска комора
▶Инструмент за дигитален приказ
▶Пасивна заштита
▶Подигање на седиштето
▶ Исправувачки модул
▶Нисконапонска комора
▶Два во еден механички одводник за блокирање
▶Напојување со еднонасочна струја (12h-24Ah) Електромагнетна брава на инструментот со покажувач
▶Подигање на седиштето
PT 500 mm
◆Основни додатоци
▶Наполнет дисплеј
▶Стандарден автобус
▶Напонски трансформатор
▶ПТ споена цевка
▶ Приклучок за кабел со лакт (вклучувајќи кабел)
◇ опционални додатоци
▶Електричен механизам за работа
▶Инструмент за дигитален приказ
▶Инструмент за покажувач на електромагнетна брава за напојување со еднонасочна струја
▶Механичко преплетување три во две
▶Онлајн мониторинг на одводникот
▶Нисконапонска комора
▶Инструмент за дигитален приказ
▶Пасивна заштита
▶Подигање на седиштето
▶ Исправувачки модул
▶Нисконапонска комора
▶Два во еден механички одводник за блокирање
▶Напојување со еднонасочна струја (12h-24Ah) Електромагнетна брава на инструментот со покажувач
▶Подигање на седиштето
PTS500
◆Основни додатоци
▶Напонски трансформатор
▶ПТ споена цевка
▶ Приклучок за кабел со лакт (вклучувајќи кабел)
◇ опционални додатоци
▶Громноводник
▶Онлајн мониторинг на одводникот
▶ Напојување со еднонасочна струја (12h-24Ah)
▶Инструмент за покажувач на нисконапонска комора
▶Електромагнетна брава на инструментот за дигитален дисплеј
▶Подигање на седиштето
М 650 мм
◆Основни додатоци
▶Наполнет дисплеј
▶Долг и краток автобус
▶Трансфер со автобус
▶Напонски трансформатор
▶РТ резервоар за дозирање со споена цевка
▶Напонски трансформатор
◇ опционални додатоци
▶Инструмент за покажувач на нисконапонска комора
▶Електромагнетна брава на инструментот за дигитален дисплеј
▶Подигање на седиштето
▶Контролор за температура и влажност
Забелешка: Ако се додаде позитивен прекинувач за изолација пред PT, ширината на кабинетот треба да се смени на 1000 mm, а другите димензии остануваат непроменети.

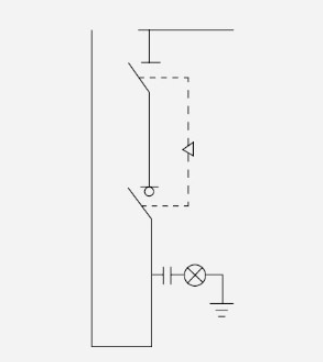

○ Шема 2
C 420 mm
◆Основни додатоци
▶Изолационен прекинувач со три станици
▶Наполнет дисплеј
▶Стандарден автобус
▶Работна рачка
▶ Прекинувач за полнење
◇ опционални додатоци
▶Електричен работен механизам громобран
▶Сеопфатно осигурување
▶Инструмент за дигитален приказ
▶Електромагнетна брава за напојување со еднонасочна струја
▶Трансформатор со нулта секвенца
▶Индикатор за дефект (со мерење температура) покажувач ▶Он-лајн мониторинг на одводникот
▶Пасивна заштита
▶Подигање на седиштето
▶ Исправувачки модул
▶Струен трансформатор преку јадро
▶Индикатор за дефект EKL-4
▶Нисконапонска комора
▶Два во едно механичко блокирање
▶Уред за заземјување на влезната линија
▶Механичко преплетување три во две
▶Додатоци за кабли
V 420 мм
◆Основни додатоци
▶ Откачувач за 3 позиции
▶Наполнет дисплеј
▶Стандардна собирница
▶Рачка за работа
▶Прекинувач
▶КТ
◇ опционални додатоци
▶Електричен механизам за работа
▶Доџ уред
▶Сеопфатно осигурување
▶Инструмент за дигитален приказ
▶Електромагнетна брава за напојување со еднонасочна струја
▶Трансформатор со нулта секвенца
▶Показател за дефект (со мерење температура) покажувач на инструмент
▶Онлајн мониторинг на одводникот
▶Пасивна заштита
▶Подигање на седиштето
▶ Исправувачки модул
▶Струен трансформатор преку јадро
▶Индикатор за дефект EKL-4 Нисконапонска комора
▶Два во едно механичко блокирање
▶Уред за заземјување на влезната линија
▶Механичко преплетување три во две
▶Додатоци за кабли
V 650 мм
◆Основни додатоци
▶Изолационен прекинувач со две станици
▶Наполнет дисплеј
▶Стандарден автобус
▶Прекинувач со рачка за работа
▶Струен трансформатор
▶Поврзување на автобус
◇ опционални додатоци
▶Електричен механизам за работа
▶Сеопфатно осигурување
▶Нисконапонска комора
▶Два во едно механичко блокирање
▶Механичко преплетување три во две
▶Инструмент за покажувач за напојување со еднонасочна струја
▶Инструмент за дигитален приказ
▶Подигање на седиштето
▶ Модул за исправувач на пасивна заштита
▶Електромагнетна брава
○ Шема 3
DI 420 mm
◆Основни додатоци
▶Наполнет дисплеј
▶Стандардна собирница
◇ опционални додатоци
▶Одвојувач за додатоци за кабел
▶Онлајн мониторинг на одводникот
▶Индикатор за дефект EKL-4 индикатор за дефект (со мерење на температурата) ▶Електромагнетна брава
▶Подигање на седиштето
DI 420 mm
◆Основни додатоци
▶Наполнет дисплеј
▶Стандардна собирница
▶Рачка за работа
▶ Исклучувач на 2 позиции
◇ опционални додатоци
▶Нисконапонска комора
▶Два во едно механичко блокирање
▶Механичко преплетување три во две
▶Седиште за подигање на електромагнетна брава

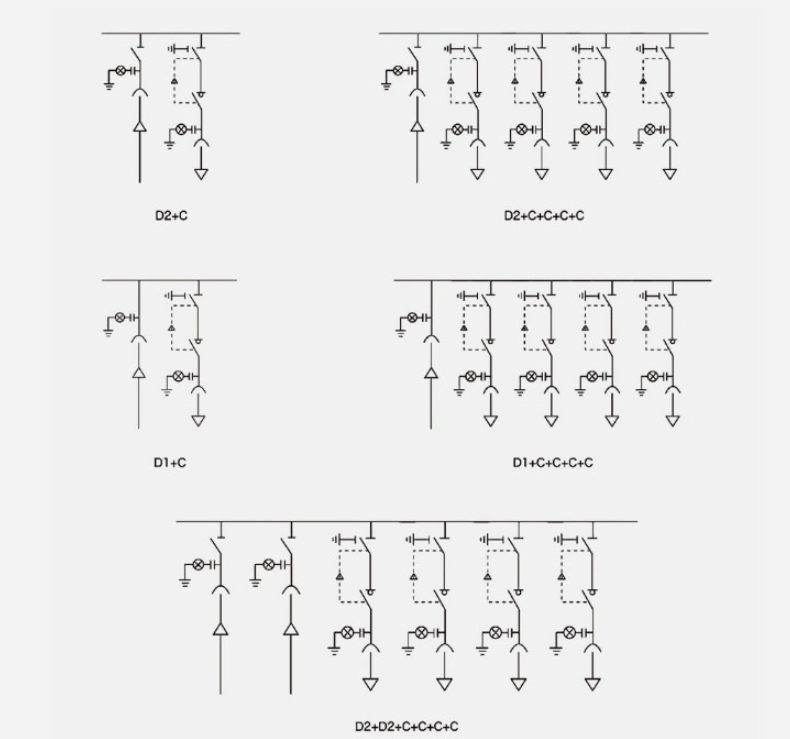

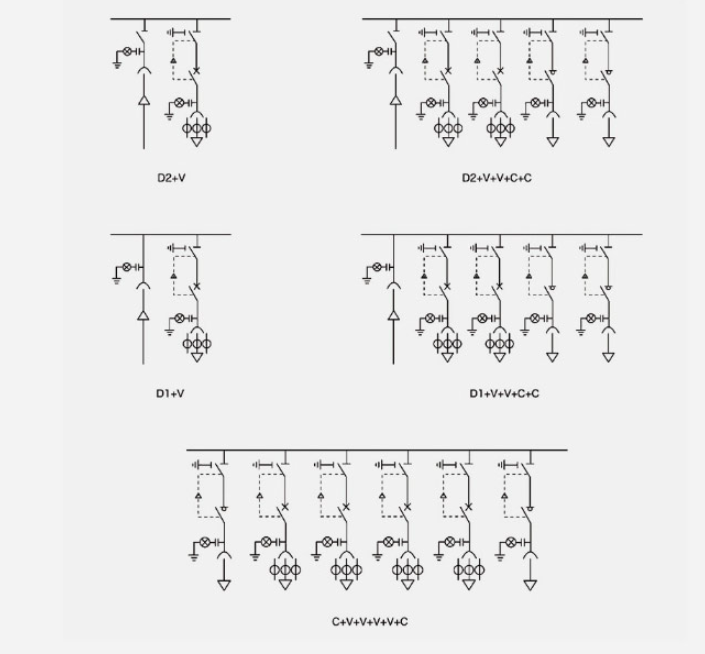

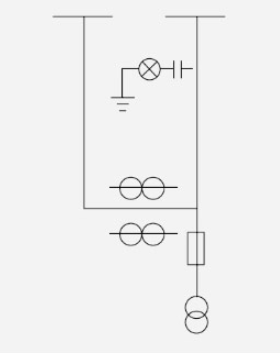

lТипична комбинација на шеми 1
Забелешка: Горенаведената типична комбинирана референтна шема може да се комбинира на различни начини според потребите на корисниците.

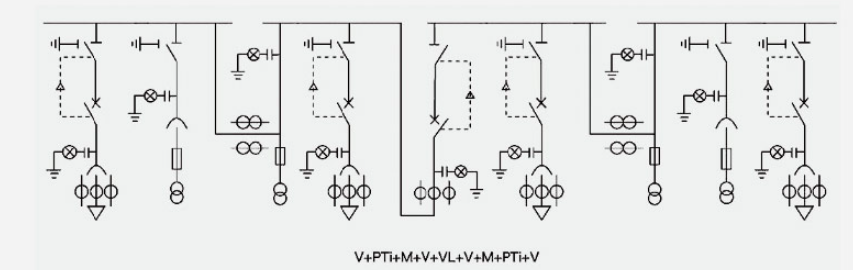

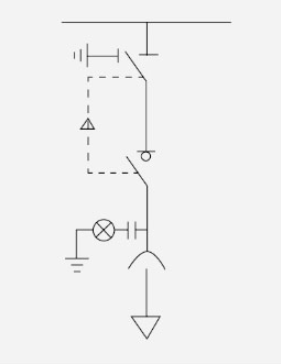

Типична комбинација на шеми 2
Забелешка: Горенаведената типична комбинирана референтна шема може да се комбинира на различни начини според потребите на корисниците.

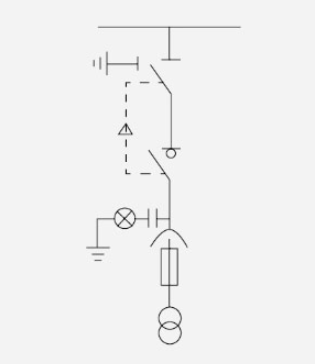

Шема за сегментација на ATS
l Префрлете ги упатствата за работа

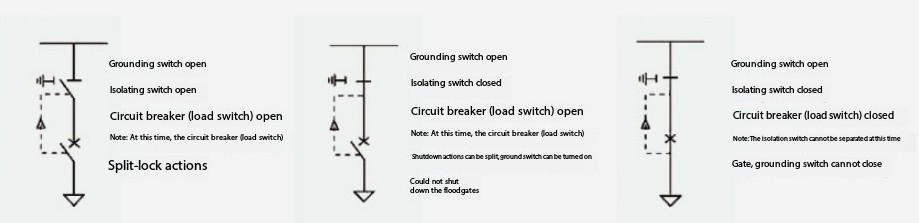

Позицијата на прекинувачот, состојбата и блокирањето
Работни чекори:
Пренос на струја: Закачете ги (затворете) горните и долните врати со прекинувач (прекинувач за оптоварување) → прекинувачот за заземјување со изолационен прекинувач → прекинувачот (прекинувачот за оптоварување) со пренос на струја е завршен.
Прекин на струја: Прекинувач (прекинувач за оптоварување) → исклучувач → прекинувач за заземјување → прекинувачот (прекинувачот за оптоварување) е истоварен (отворен) и вратата е затемнета.
● Инструкции за инсталација
◆ Темел и вкупни димензии

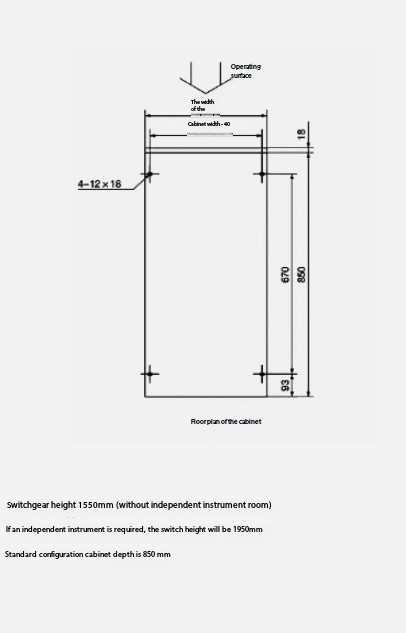

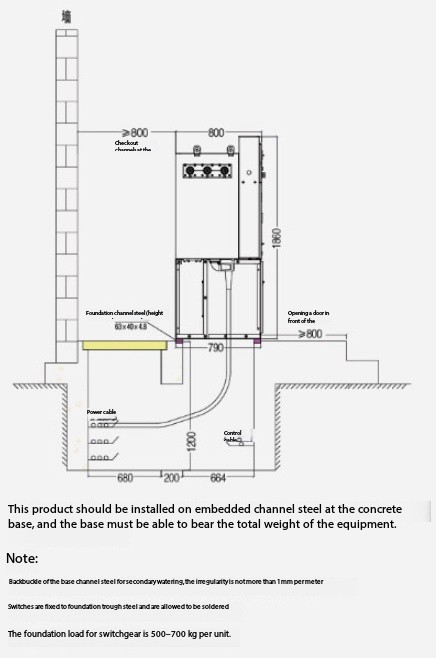

◆Кабинетот и целокупните димензии на инсталацијата
Жешки тагови: Еколошки штекер со гасна изолација
Поврзана категорија
- Трафостаница од типот на кутијата
- Главна единица со висок напон
- Кабелска гранка кутија
- Преклопник со висок напон
- Преклопник со низок напон
- Фотоволтаични производи
- Прекинувач за оптоварување SF6
- Прекинувач на вакуумско коло
- Исклучување
- Прекинувач за заземјување
- Тековен трансформатор
- Трансформатор на напон
- Реле за напојување
- Трансформатор за дистрибуција на електрична енергија
Испрати барање
Контакт Инфо
-
Адреса
Бр.228 Ваишики патот, Зона на економски развој на Јуекинг, град Венжу, провинција hejеџијанг, Кина
-
тел
-
Е-пошта
За прашања во врска со кабелската гранка кутија, прекинувачот со висок напон, прекинувачот со низок напон или ценовната листа, ве молиме оставете ја вашата е -пошта до нас и ние ќе бидеме во контакт во рок од 24 часа.
