Единица за заштита на животната средина

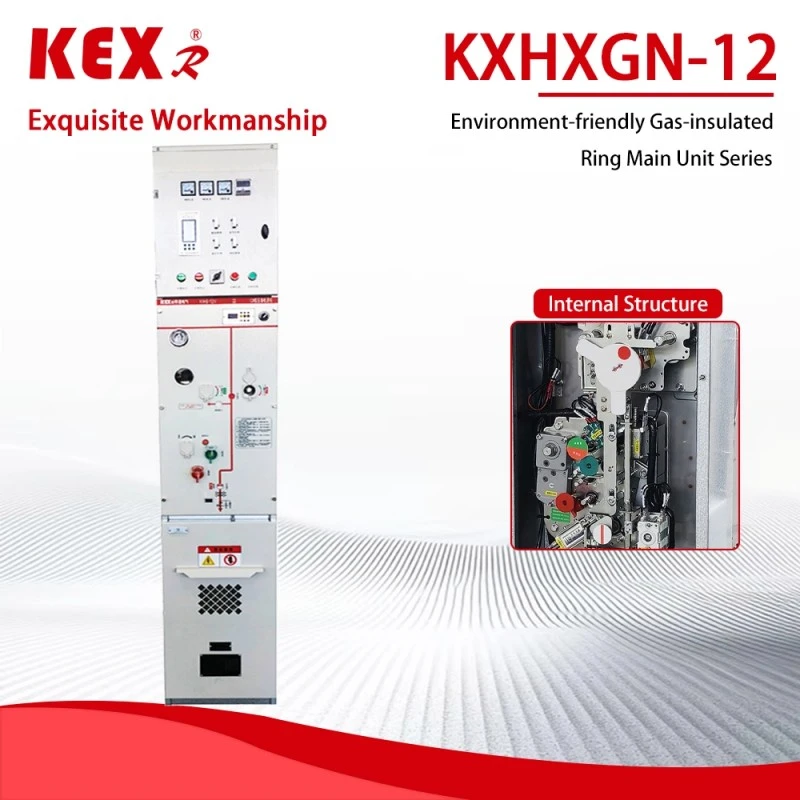

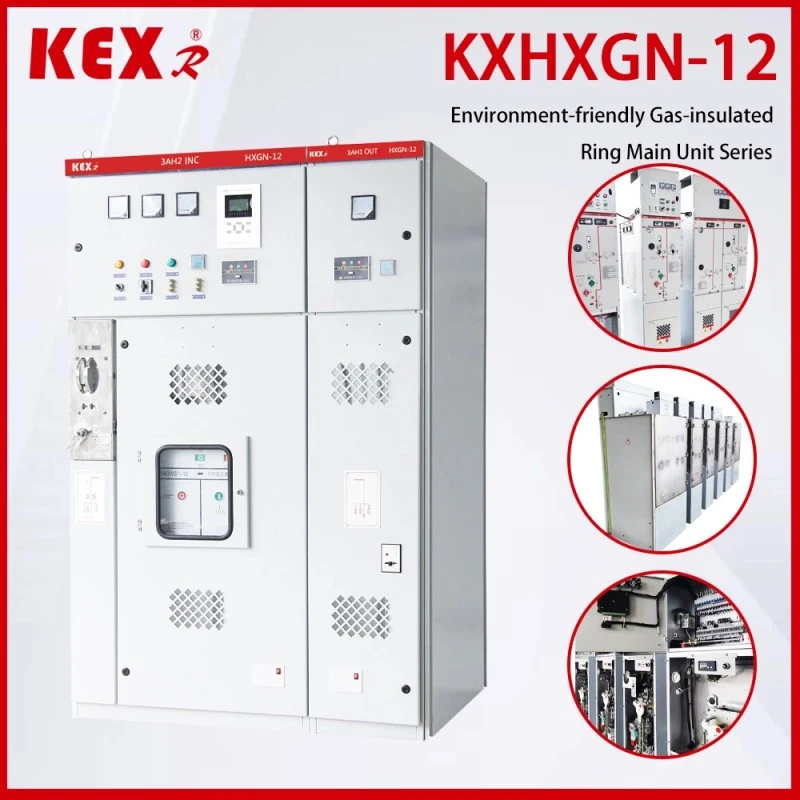

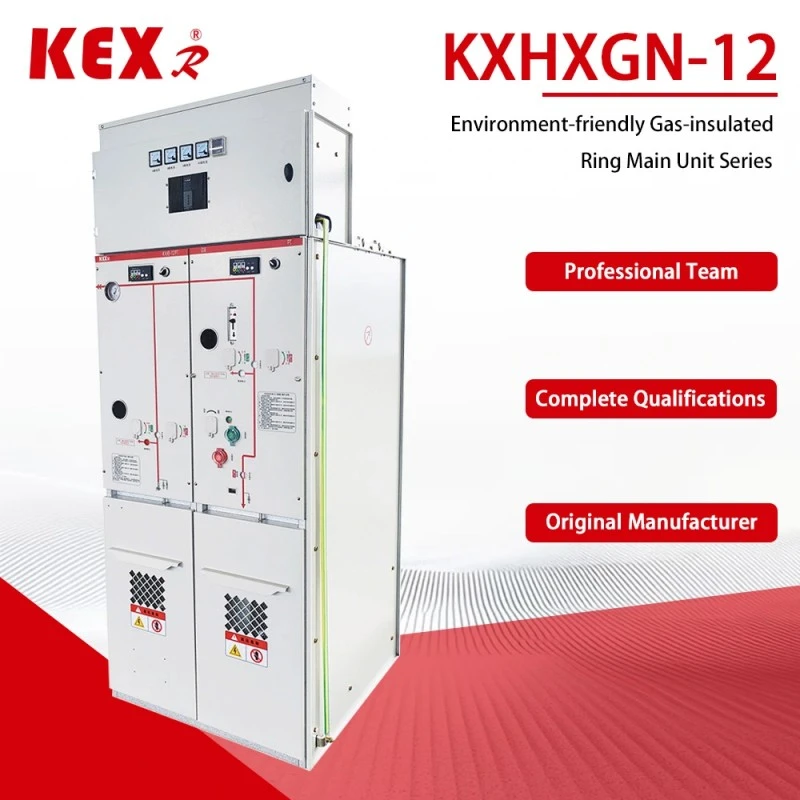

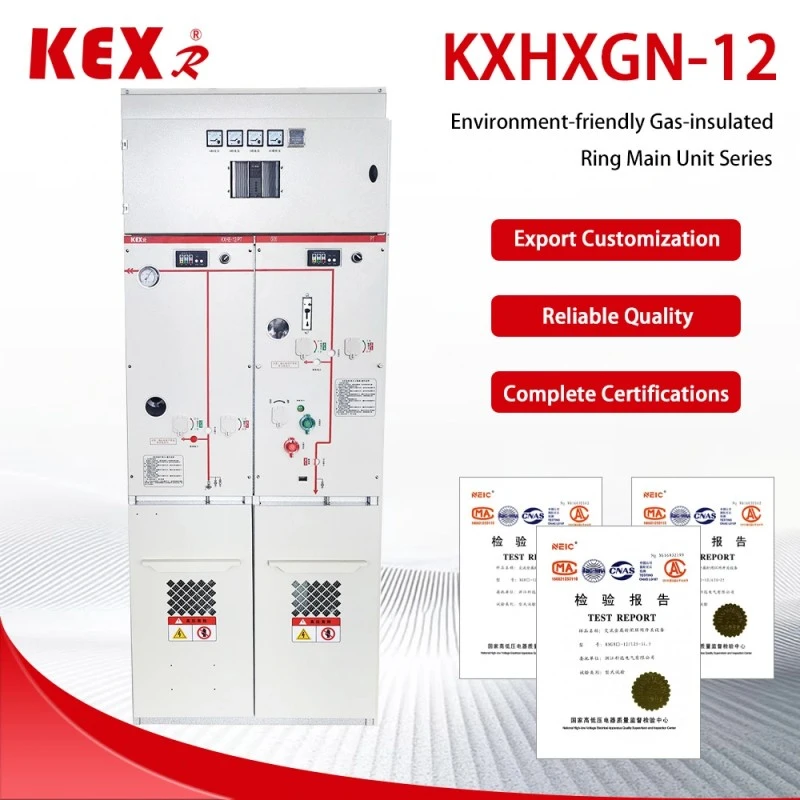

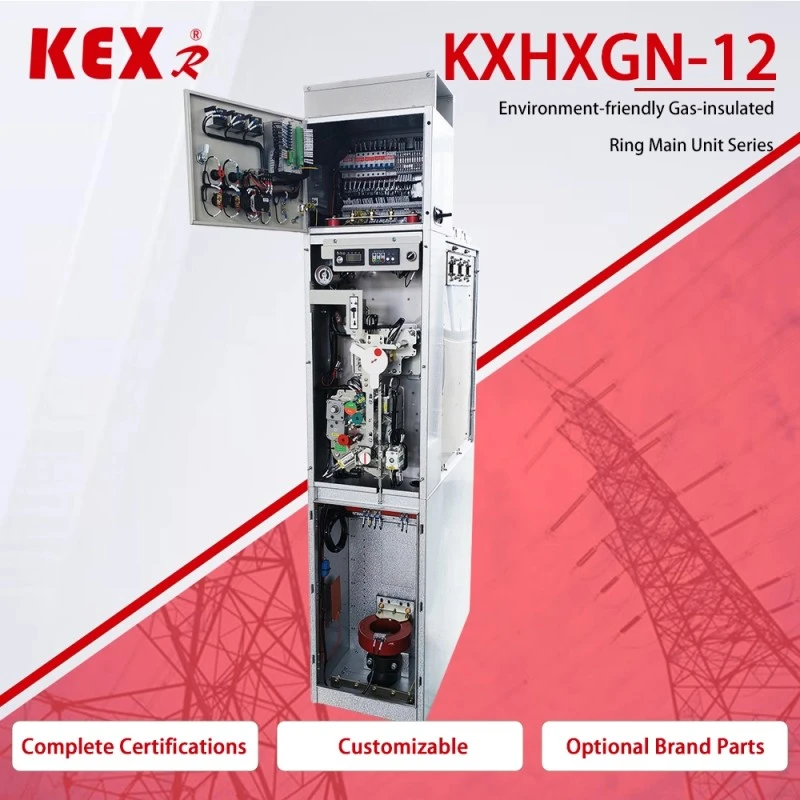

Единица за заштита на животната средина од типот KXHXGN-12 произведена од KEXR, снабдувач на опрема за пренос и дистрибуција на електрична енергија во Кина, е 12kV гасно изолирана прстенеста мрежа со гас за заштита на животната средина (како сув воздух, азот или мешан гас) како изолационен медиум, кој е погоден за напојување со прстенест мрежно напојување, отварање на напојување и затворање на терминални станици со електрична енергија и мали.
Модел: KXHXGN-12
Марка: KEXR

Испрати барање

Опис на производот

● Главна карактеристика на Единицата за заштита на животната средина

(1) Предности за заштита на животната средина

◆Бесплатен SFGs: Единицата за заштита на животната средина усвојува сув воздух, се користи азот или нов гас за заштита на животната средина (како што се G, AirPlus®, итн.), што е во согласност со регулативите на ЕУ за F-Gas и политиката за „двојно јаглерод“ на Кина.

◆Ниска емисија на јаглерод: Во споредба со SF прстенест мрежен кабинет, GWP (глобален потенцијал за затоплување) се приближува до нула.

(2) Конструктивен проект

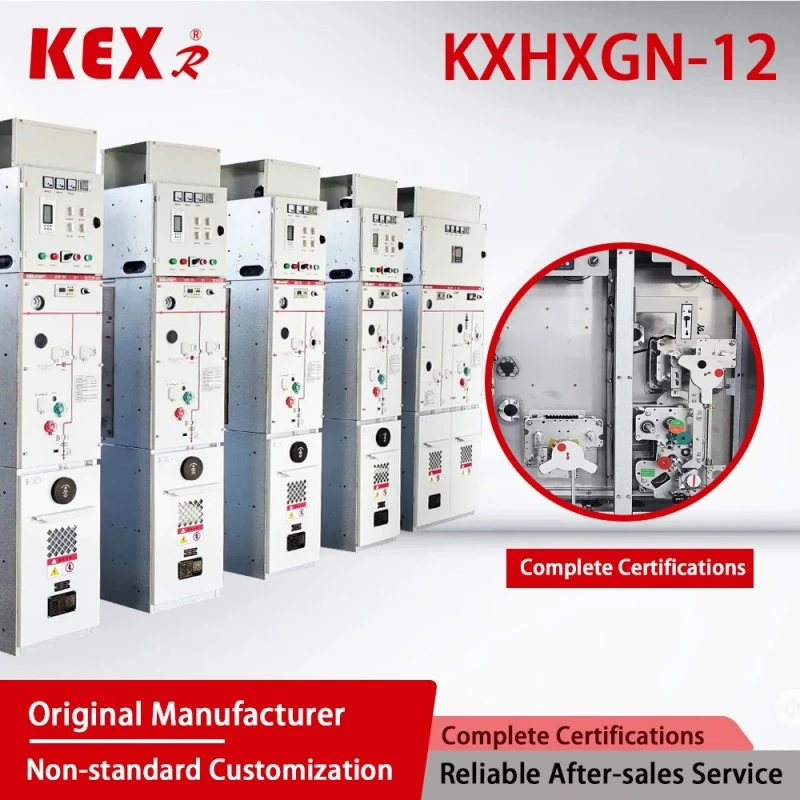

◆ Модуларен дизајн: Единицата за заштита на животната средина на влезната линија, појдовната линија, мерењето и PT може да се прошири.

◆Затворена структура: Нивото на заштита на единицата за заштита на животната средина достигнува IP67, која е отпорна на прашина, отпорна на влага и отпорна на кондензација, погодна за суровата средина.

◆Компактна големина: заштедува простор од кабинетот на прстенестата мрежа AIS и е поеколошки од традиционалниот SF₆ GIS.

(3) Интелигентни опции

Интелигентниот мониторинг (како што е DTU, онлајн мерење на температурата, следење на делумно празнење итн.) може да се избере за да се поддржи пристапот до Интернет на нештата (IoT) и да се реализира далечинско работење и одржување.

● Технички параметри на единицата за заштита на животната средина

◆ Кабинет за прекинувач

Ставка				Единица	Податоци
Номинален напон				КВ	12
Номинална фреквенција				ХЗ	50
Оценето ниво на изолација	Издржување на работна фреквенција од 1 мин Напон		На ѓубре, фаза до фаза	КВ	42
			Пауза		48
	Светлосни импулси издржат напон (врв)		На ѓубре, фаза до фаза	КВ	75
			Пауза		85
	1 мин. фреквенција на моќност отпорен напон на помошно/контролно коло (на заземјување)			КВ	2
Оценета струја				A	630
Оценета струја за краткотрајно издржување (виртуелна вредност)			Главно коло/Заземјувачки прекинувач	kA	25/4 сек
			Коло за заземјување	kA	21,7/4 сек
Номинална врвна струја за издржување			Главно коло/Заземјувачки прекинувач	kA	63
			Коло за заземјување	kA	54.5
Номинална струја и времиња на прекин на краток спој				kA/Време	25/30
Номинална струја на затворање на краток спој (врв)				kA	63
Номинална струја на прекин на полнење на кабелот				A	25
Оценета работна секвенца на прекинувачот O-0.3s-CO-180s-CO
Механички живот		Прекинувач/раскинувач		Време	10000/3000
IP степен		Запечатена кутија			IP67
		Школка за прекинувач			IP4X
Притисок на гас		Оценето ниво на полнење гас (20℃, манометарски притисок)		Mpa	0.02
		Номинален гас минимално ниво на функција (20℃, манометарски притисок)		Mpa	0
Изведба на запечатување,		Годишна стапка на истекување		%/Година	≤0,05

◆Куќа со прекинувач за оптоварување

Ставка			Единица	Податоци
Номинален напон			КВ	12
Номинална фреквенција			ХЗ	50
Оценето ниво на изолација	Издржување на работна фреквенција од 1 мин Напон		КВ

	Светлосни импулси издржат напон (врв)		КВ

	1 мин. фреквенција на моќност отпорен напон на помошно/контролно коло (на заземјување)		КВ	2
Оценета струја			A	630
Оценета струја за краткотрајно издржување (виртуелна вредност)		Главно коло/Заземјувачки прекинувач	КА	25/4 сек
		Коло за заземјување	КА	21,7/4 сек
Номинална врвна струја за издржување		Главно коло/Заземјувачки прекинувач	КА	63
		Коло за заземјување	КА	54.5
Номинална струја на затворање на краток спој (врв)		Прекинувач за полнење/прекинувач за заземјување	КА	63
Номинална струја на прекинување на активно оптоварување			A	630
Номинална струја на прекинување во затворена јамка			A	630
5% Номинална струја на прекинување на активно оптоварување			A	31.5
Номинална струја на прекин на полнење на кабелот			A	10
Оценети времиња на прекин на активно оптоварување			Време	100
Прекинување на струјата на заземјување			А/Време	31,5/10
Струјата на полнење на водовите и каблите се исклучува под услов на заземјување.			А/Време	17.4/10
Механички живот	Прекинувач/раскинувач		А/Време	10000/3000
IP степен	Запечатена кутија			IP67
	Школка за прекинувач			IP4X
Притисок на гас	Оценето ниво на полнење гас (20℃, манометарски притисок)		Mpa	0.02
	Номинален гас минимално ниво на функција (20℃, манометарски притисок)		Mpa	0
Изведба на запечатување,	Годишна стапка на истекување		%/Година	≤0,05

● Стандард за имплементација на Единицата за заштита на животната средина

◆ Заеднички технички барања на стандардите GB/T 1022 за високонапонски разводни и контролни уреди.

◆ GB/T39063640,5 kV AC метал затворена разводна опрема и контролна опрема.

◆ GB/T1985 Високонапонски AC изолирачки прекинувач и прекинувач за заземјување

◆ GB/T38043,6-40,5 kV високонапонски прекинувач за оптоварување со наизменична струја

◆ GB/T1984 Високонапонски AC прекинувач

◆ GB/T4208 IP код на ниво на заштита на школка

◆ GB/T7354 Мерење на делумно празнење

◆ GB/T311.1 Координација на изолацијата Дел 1: Дефиниција, принципи и правила

● Користење на условите на единицата за заштита на животната средина

◆ Максимална температура: +45 Целзиусови степени;

◆ Минимална температура: -25 Целзиусови степени;

◆ Максимална температура: (24-часовен просек) +35 степени Целзиусови;

◆ Максимална просечна релативна влажност (24 часа 1: ≤ 95%; надморска височина: ≤ 1500 m; сеизмички капацитет: 8 степени;

◆ Заштитна оценка: наполнета заптивка на каросеријата IP67, обвивка на кабинетот со прекинувач IP4x;

◆ Околинскиот воздух не треба да биде очигледно загаден со корозивен запалив гас и водена пареа.

◆ Нема место за чести насилни вибрации, а дизајнот на суровост под грубите делови ги исполнува сите видови барања.

◆ Кога се користи во нормални еколошки услови надвор од GB/T3906, корисникот ќе преговара со KEXR

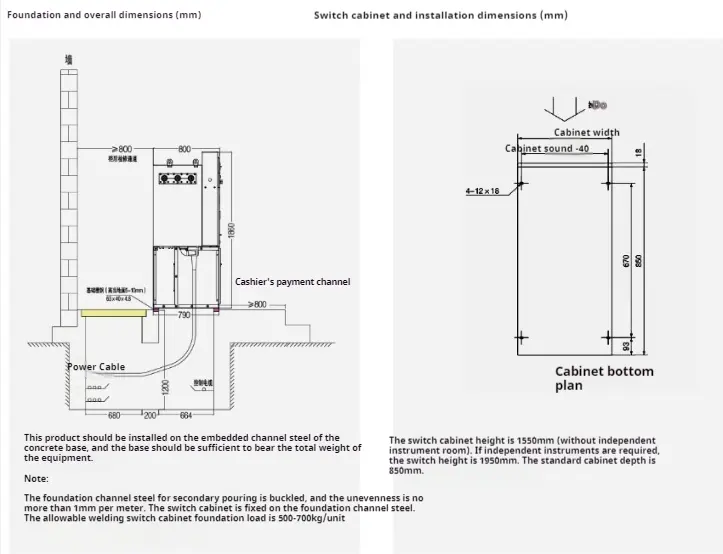

● Инструкции за инсталација

Environmental Protection Unit
