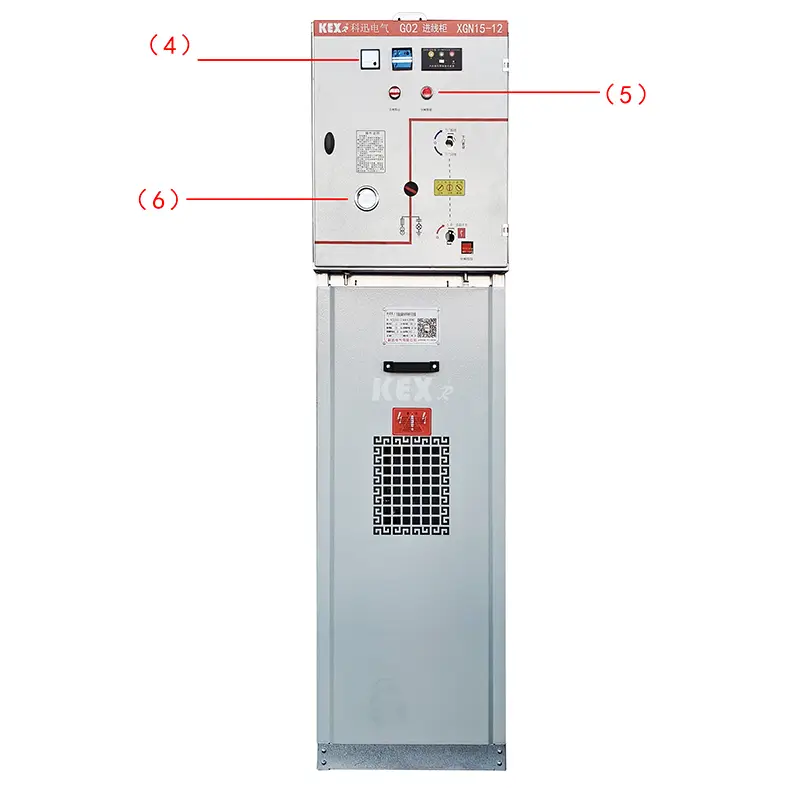

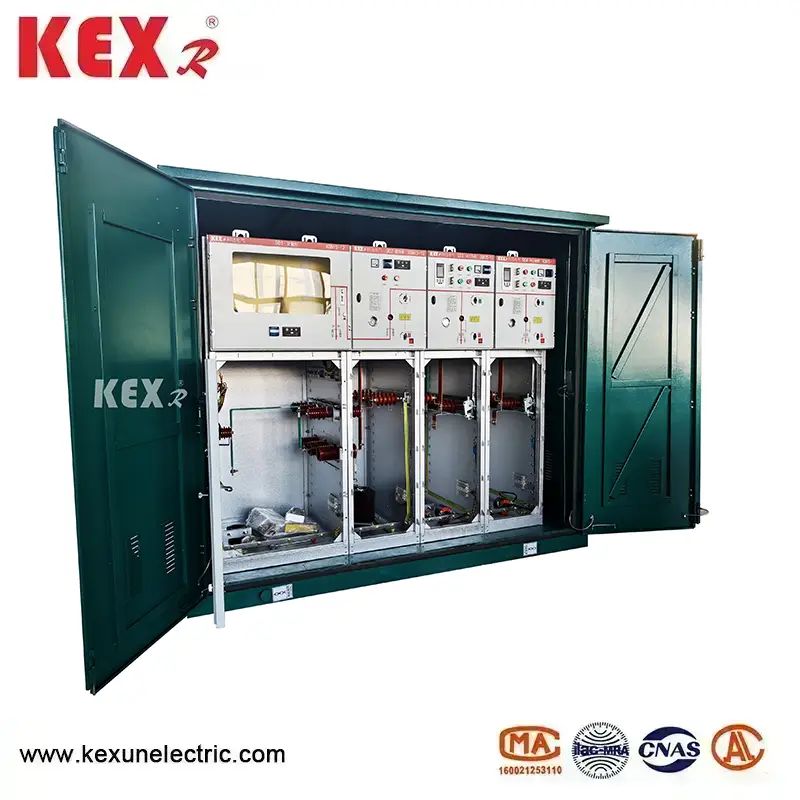

SF6 Прстен Кабинетот на главната единица

lКомпоненти

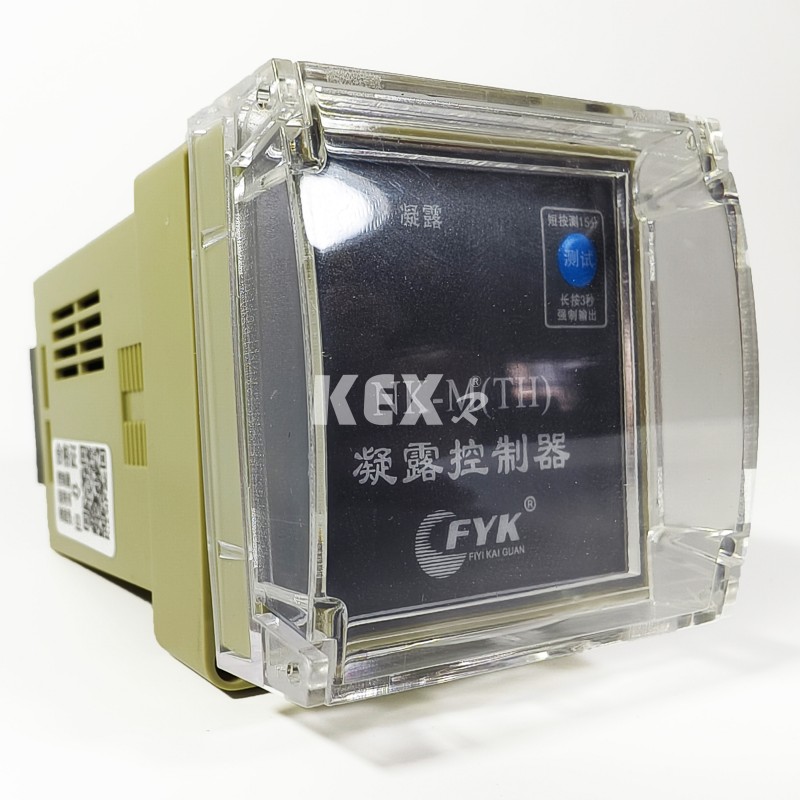

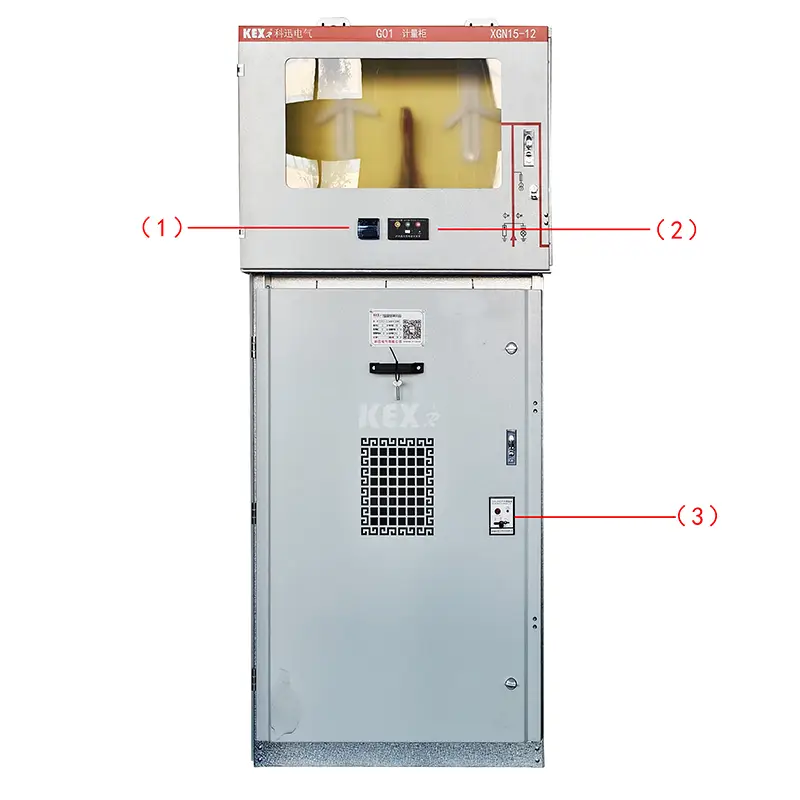

1. .Регулатор на кондензација

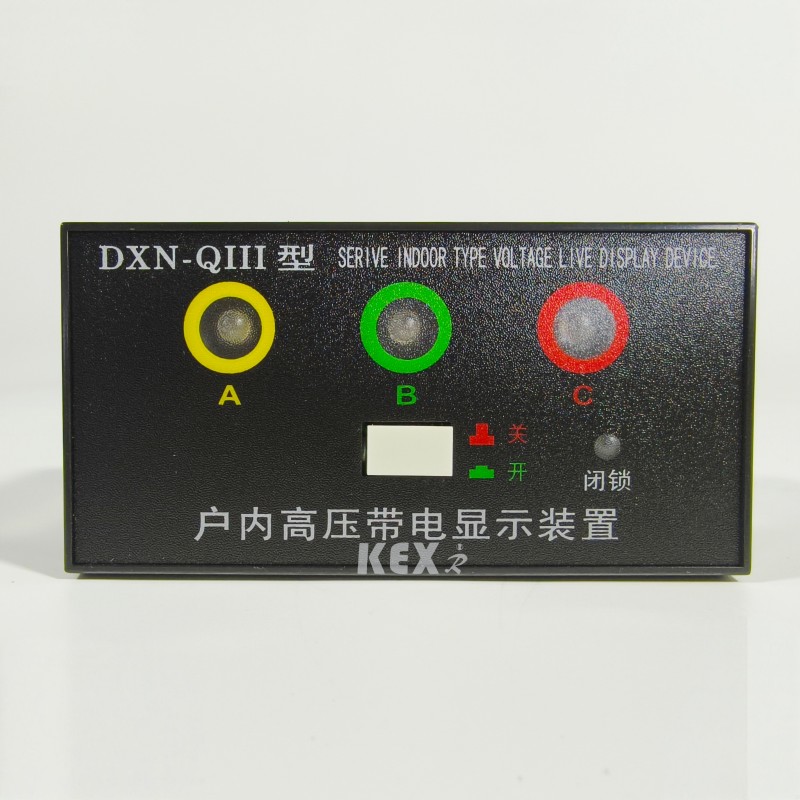

2. Наполнет дисплеј

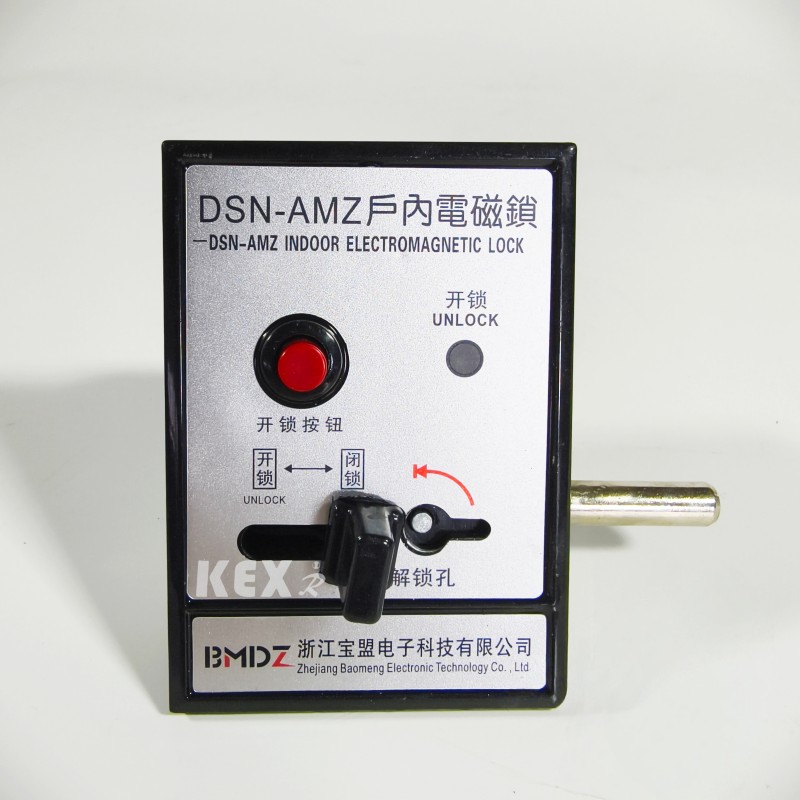

3. Внатрешна електромагнетна брава

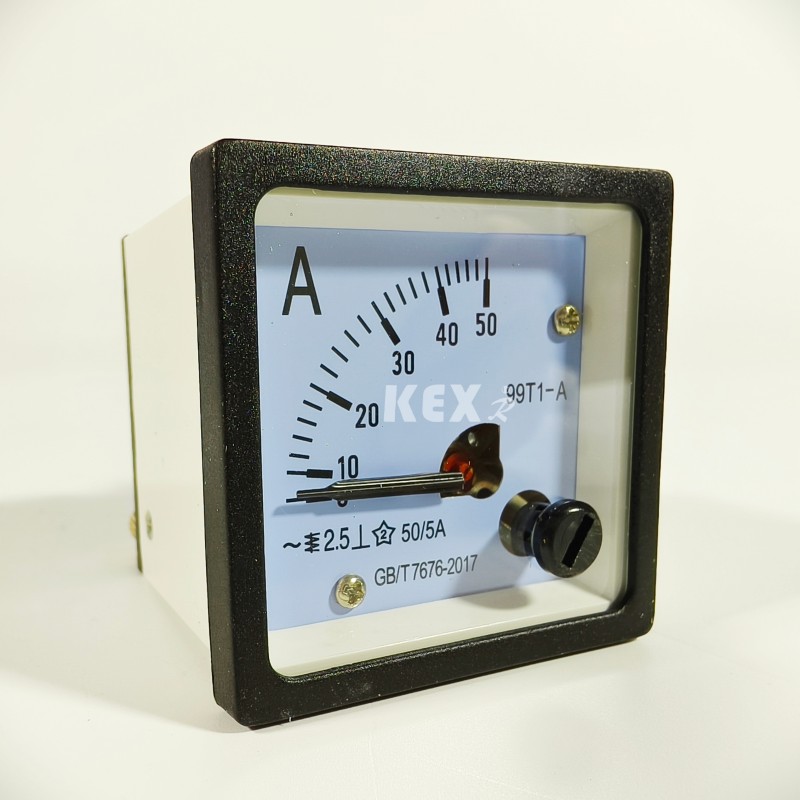

4. Амперметар

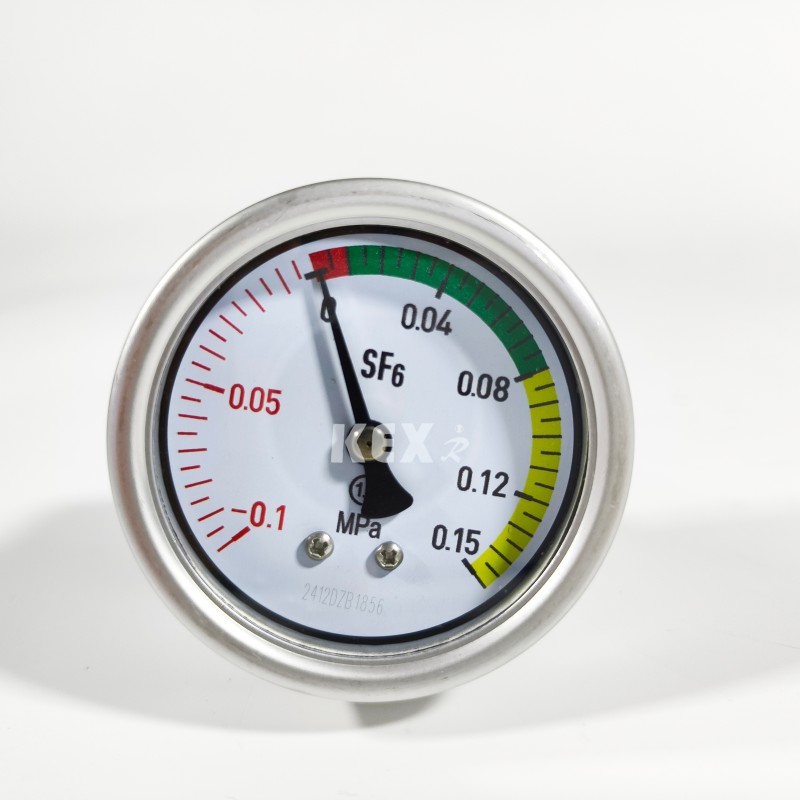

6.Барометар

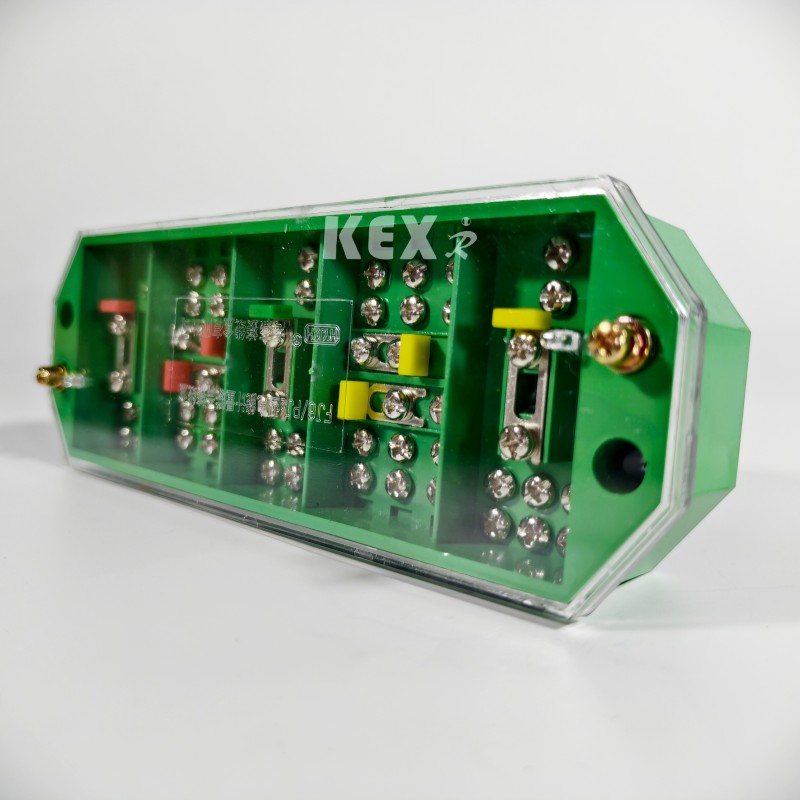

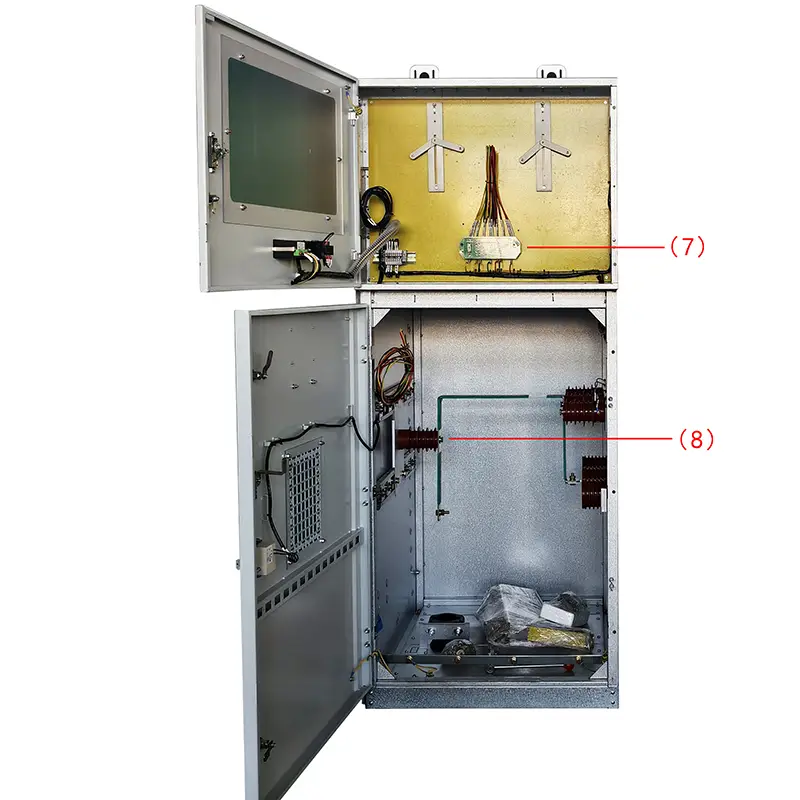

7. 3 фазен жичен електричен конектор

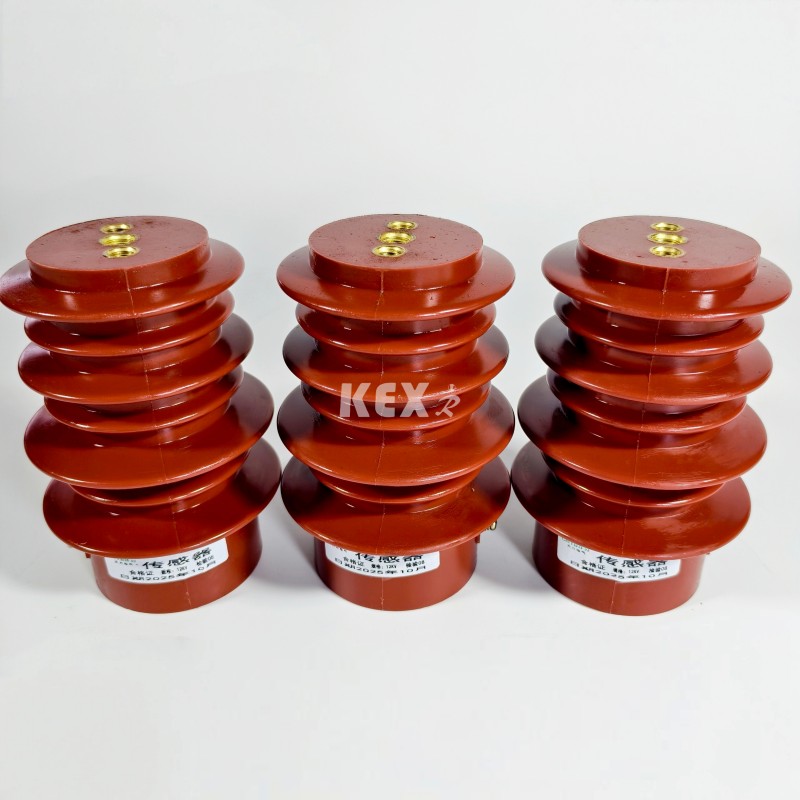

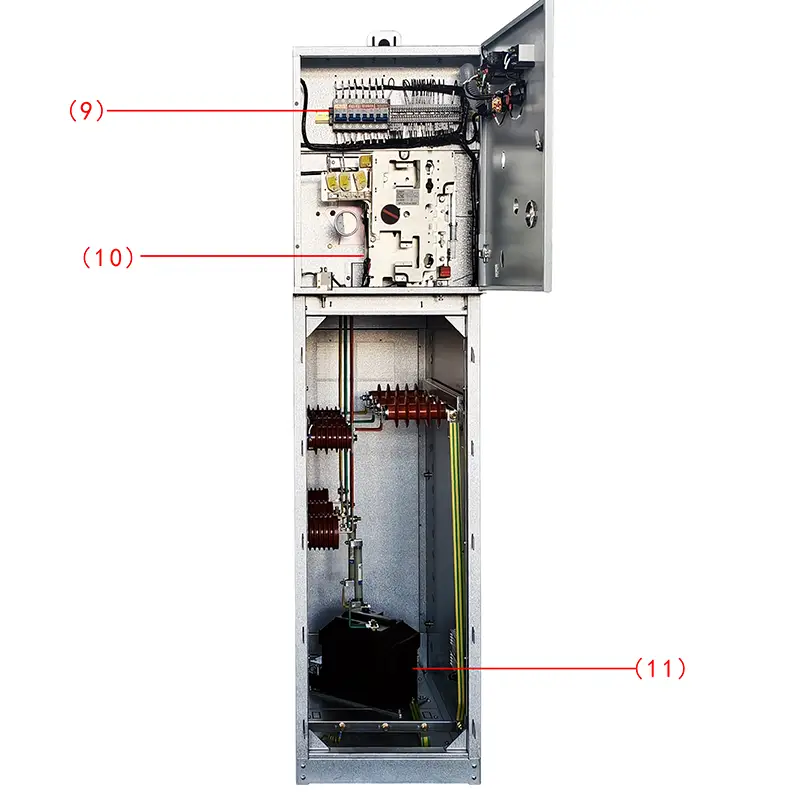

8.Предавател

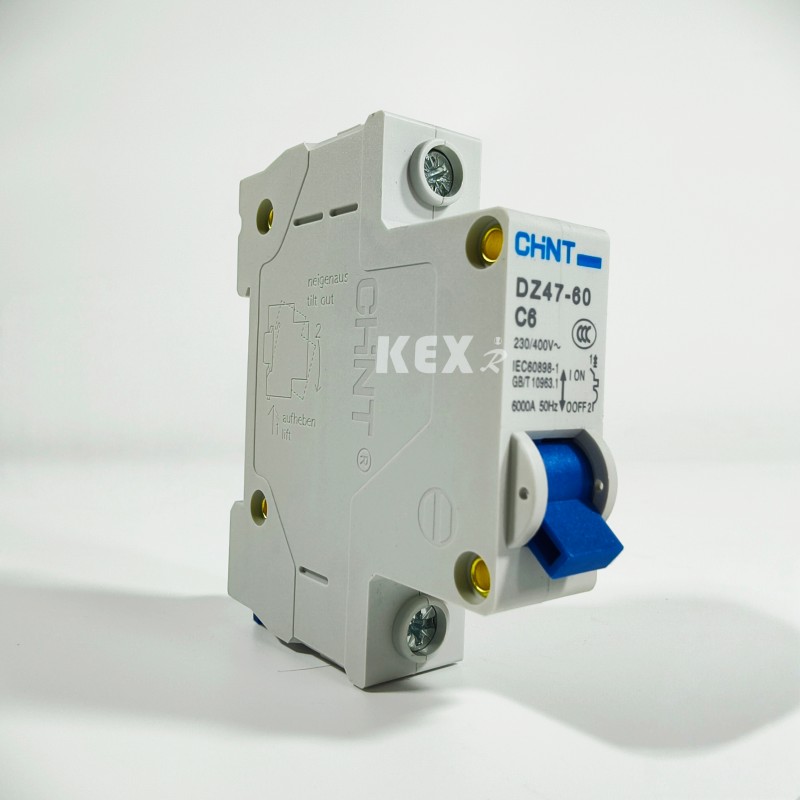

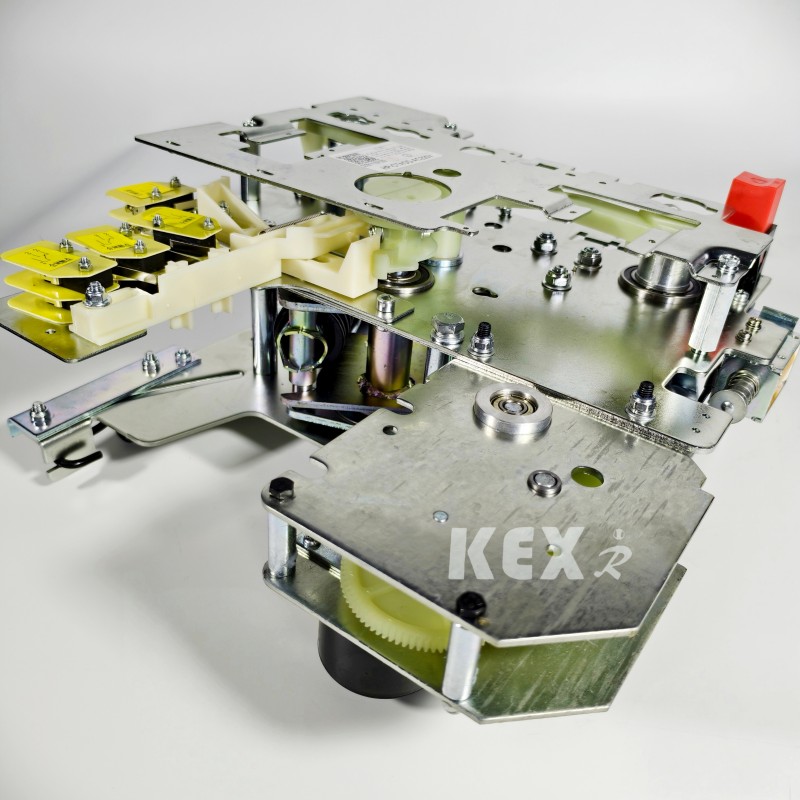

9. Mcb

10. Работен механизам

11.ВТ

● Користење на услови

XGN15-12 тип модуларен SF6 Прстен кабинет за главна единица е нова генерација на компактна и проширлива метална затворена разводна опрема со прекинувач за сулфур хексафлуорид како главен прекинувач и воздушна изолација за целиот кабинет. Има карактеристики на едноставна структура, флексибилно работење, сигурна спојка и удобна инсталација и може да обезбеди задоволителни технички решенија за различни апликации и различни кориснички барања. Усвојува технологија за сензори и најново заштитно реле, плус напредни технички перформанси и лесна и флексибилна шема на склопување, што може целосно да ги задоволи променливите потреби на пазарот.

Главните прекинувачи на кабинетот на главната единица со прстен XGN15-12 SF6 ги прифаќаат FLN36 и FLN48 соодветно, прекинувачите за оптоварување SF6 и оригиналниот SFG ABB, а оригиналните ABB прекинувачи VD4/S, HD4/S и VS1 прекинувачите исто така може да се опремат според потребите на корисниците.

● Работна средина

◆ надморска височина≤1000м

◆ Амбиентална температура -25~40℃

◆Просечната дневна релативна влажност не надминува 95%; Просечната месечна релативна влажност не надминува 90%;

◆ Сеизмички капацитет: 8 степени;

◆ Нема насилни вибрации и удари и места со пожар, хемиска корозија и опасност од експлозија.

● Стандарди

XGN15-12 модуларен SF6 прстенен кабинет за главна единица ги исполнува стандардите подолу

IEC298 ·IEC265 ·IECL29 ·IEC694 ·IEC420 ·IEC56 ·IEC529 ·IEC932 ·GB3804 ·GB3906 ·GB11022

lТабела со технички параметри на кабинетот на главна единица со модуларен SF6 прстен од типот XGN15-12

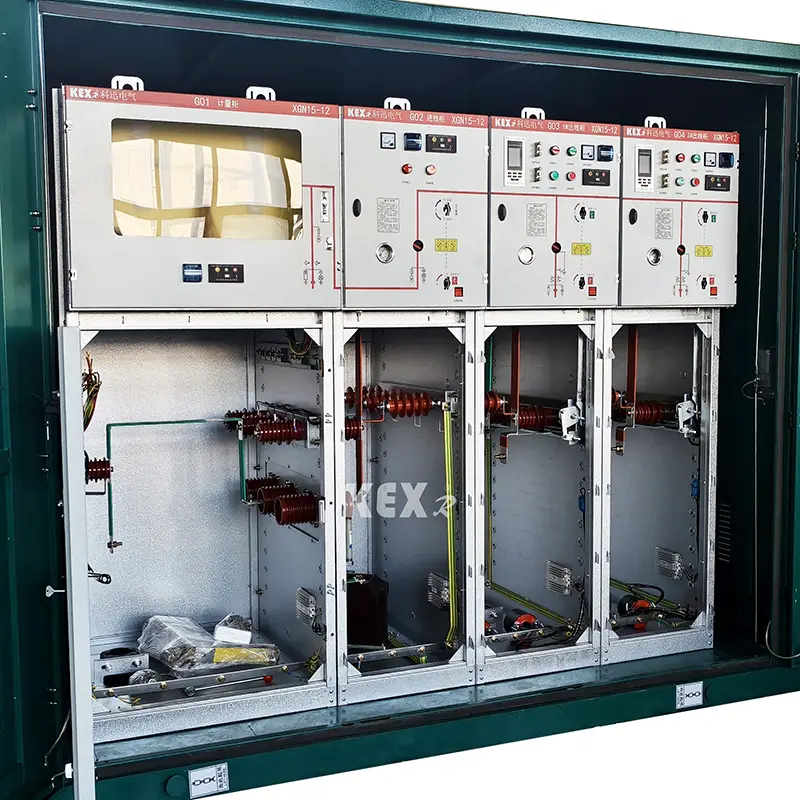

● Структурата на XGN15-12 тип модуларен SF6 Прстен кабинет за главна единица

◆Соба за собирници: прекинувач за оптоварување

Во просторијата за прекинувачи е инсталиран прекинувач за оптоварување со три станици. Обвивката на прекинувачот за оптоварување е изработена од епоксидна смола и наполнета со сулфур хексафлуорид (SF6) Гасот е изолационен медиум, а S6F може да се инсталира во просторијата за прекинувачи според барањата на купувачот. Мерач на густина на гас или мерач на густина на гас со контакт за аларм.

◆Соба за кабли: оперативен механизам, механизам за испреплетување и контролна просторија со низок напон.

Кабинетот со прекинувач за оптоварување има доволно простор за кабли, кој главно се користи за поврзување со кабел, така што едножилните или три-јадрените кабли може да се поврзат со едноставни незаштитени глави на кабли, а во исто време, на доволно простор може да се инсталираат громобран, струен трансформатор, долен прекинувач за заземјување и други елементи. Според стандардниот дизајн, вратата од шкафот има прозорец за набљудување и безбедносен уред за блокирање, а долната плоча на просторијата за кабли е опремена со капак за заптивање и стегач за кабел со рамка за поддршка со соодветна големина. Долната плоча и рамката на влезната врата од просторијата за кабли може да се отстранат за да се олесни инсталирањето на кабелот.

◆ Механизам за месење, механизам за испреплетување и контролна просторија со низок притисок

Нисконапонската комора со заклучување во исто време ја игра улогата на контролен панел. Нисконапонската комора е опремена со механизам за работа со пружини со индикатор за положба, механичко блокирање и уред, а може да биде опремена и со помошни контакти, калем за исклучување, механизам за итно исклучување, капацитивен жив дисплеј, заклучување на клучеви и електричен уред за работа. Во исто време, просторот во нисконапонската комора може да биде опремен и со контролно коло, мерен инструмент и заштитно реле. Кабинетот широк 750 mm има две идентични нисконапонски комори, кои можат да бидат опремени со повеќе додатоци. Целиот прекинувач XGN15 може да се подели на два дела, горниот дел од кабинетот вклучува автобуска просторија, прекинувач за оптоварување, оперативен механизам и просторија со низок напон, која е одвоена од долната просторија за кабли. Затоа, опремата инсталирана во горниот дел може безбедно и удобно да се ремонтира и реформира, а целата горна единица може да се замени.

◆ Соба со автобуси

Во горниот дел на кабинетот е уредена просторијата за собирници. Во просторијата за автобуси, главните автобуси се поврзани заедно и поминуваат низ целиот ред на разводни уреди.

● Основните компоненти на XGN15-12 тип модуларен SF6 Прстен кабинет за главна единица

▶Склопот за оптоварување од типот FLN36 SF6 е развиен и произведен за компанијата со воведување странска технологија и според барањата на домашниот електроенергетски систем, има три работни состојби: затворање, отворање и заземјување

▶Динамичните и статичките контакти на прекинувачот за оптоварување се сместени во обвивката од епоксидна смола со матрица со армирана структура, гасот SF6 се користи како средство за гаснење на лак, а воздушниот притисок е 14 bar. Секој прекинувач за оптоварување е запечатен и не бара одржување, а барометарот може да се избере посебно. Начинот на инсталација на прекинувачот за оптоварување е да се постави челична преграда помеѓу просторијата за кабли и просторијата за автобуси и да се инсталира хоризонтално за да се исполнат најстрогите безбедносни барања за работа и одржување. Ако се појави лак внатре, има структурна слаба точка на задната страна на обвивката на прекинувачот за оптоварување, која ќе се измие, а потоа вентилот за празнење на лакот на кабинетот ќе се измие за да го води протокот на воздух преку притисок надвор од кабинетот.

▶ Прекинувачот за оптоварување SF6 има два работни механизми: Механизам за работа со една пружина (К-тип) и механизам за работа со двојна пружина (тип А), електричниот механизам може да се додаде на горенаведените два типа оперативни механизми за да се реализира далечинска електрична контрола.

lШеми за избор

□Пример шема 1

◆ Стандардна конфигурација и карактеристики

▶630А автобус

▶ Прекинувач за полнење: FLN36-12D/T630-20

▶ Прекинувач за оптоварување со три станици (затворање, изолирање, заземјување) или прекинувач со две станици (затворање, изолирање)

▶Визуелните прозорци се инсталирани на работниот крај на прекинувачот.

▶Главниот прекинувач и прекинувачот за заземјување се ракуваат со две посебни работни отвори и една со друга се самозаклучува.

▶Означување на положбата на прекинувачот за оптоварување и прекинувачот за заземјување

▶ Тело на прекинувачот со капацитивен индикатор за напон

▶SF6 манометар за притисок на гас со реле за густина

▶Преклопник за заземјување се преплетува со предната плоча на просторијата за кабли

◆ Изборна конфигурација и карактеристики

▶Резервирано проширување на автобусот

▶ Мотор за работа со префрлување на оптоварување: AC220V/110V DC220V/110V/48V

▶Индикатор за дефект на краток спој и заземјување

▶Уред за заштита од гром (тип на дистрибуција, тип на електрана, тип на ослободување)

▶Мерење КТ и Мерач

▶Напонски трансформатор PT за оперативно напојување

▶AC110V/220V Затворање на заземјување со живо на влезната линија (прекинувач за заземјување и долна порта на затворено заземјување затворање кога долниот кабел е под напон)

▶Помошен контакт:Главен прекинувач 4NO+4NC заземјување прекинувач 2NO+2NC

□Пример Шема 2

◆ Стандардна конфигурација и карактеристики·

▶630A главна собирница

▶ Прекинувач за полнење: FLN36-12D/T100-50

▶ Прекинувач за оптоварување со три станици (затворање, изолација и заземјување)

▶ Прекинувач за оптоварување со три станици, глава на осигурувачот и заземјување на крајот на осигурувачот

▶За механичко поврзување

▶Индикација за исклучување на осигурувачот и пренос на далечински сигнал

▶На крајот на работата на прекинувачот е инсталиран визуелен прозорец.

▶Главниот прекинувач и прекинувачот за заземјување се ракуваат со две посебни работни отвори и една со друга се самозаклучува.

▶Означување на положбата на прекинувачот за оптоварување и прекинувачот за заземјување

▶ Тело на прекинувачот со капацитивен индикатор за напон

▶SF6 манометар за притисок на гас со реле за густина

▶Преклопник за заземјување се преплетува со предната плоча на просторијата за кабли

◆ Изборна конфигурација и карактеристики

▶Резервирано проширување на автобусот

▶ Мотор за работа со префрлување на оптоварување: AC220V/110V DC220V/110V/48V

▶Краток и заземјен индикатор за дефект

▶Мерење КТ и Мерач

▶Загубен напон AC220V

▶Прекуструен исклучувач: GL25/5

▶Помошни контакти: главен прекинувач 4NO+4NC заземјувачки прекинувач 2NO+NC

▶ Калем за патување: AC220V/110V DC220V/110V/48V

▶Осигурувач (сигнал за дефект): 1 БР

▶Мерач на притисок со сигнал: 1НЕ

□Пример шема 3

Примарен програмски број Д07

◆ Стандардна конфигурација и карактеристики

▶Два струјни трансформатори LZZBJ9

▶Два JDZ напонски трансформатори

▶Заштитете го осигурувачот PT

▶Склопување на предната плоча на просторијата за кабли

◆ Изборна конфигурација и карактеристики

▶АВолтметар со прекинувач

▶Амперметар со прекинувач

▶3 CT ,3 PT

▶Показател за капацитивен напон што покажува електричен кабинет со прекинувач

▶ Мерач на ват час

▶Негативна контрола
