Урбана дистрибуција трафостаница

● Значење на моделот

● Воведување на производ на урбана дистрибуција на типот YB-12

◆ Интегрална структура

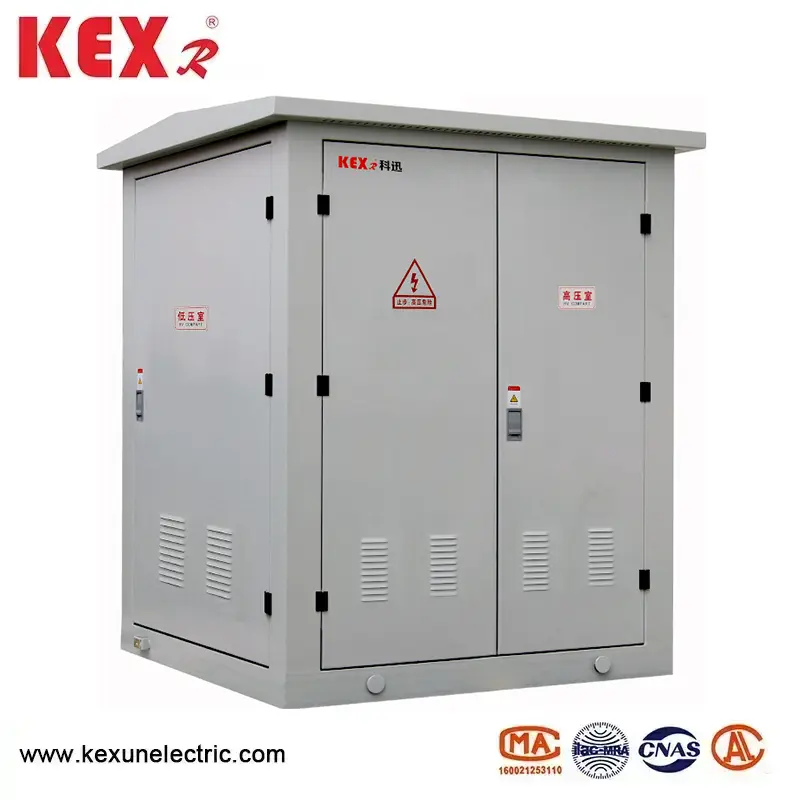

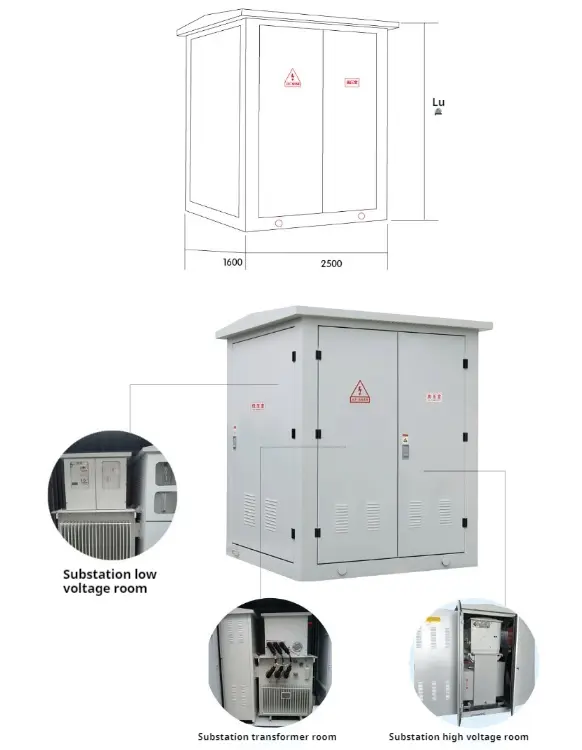

Урбаната дистрибуција на трафостаницата главно поделена на три дела: просторија за прекинувачи со високо напон, просторија за трансформатор и просторија за прекинувачи со низок напон, која може да се транспортира одделно.

Трафостаницата усвојува уникатен дизајн на дисипација на топлина со голем циклус за да се обезбеди нивото на пораст на температурата на производот и одделното запечатување помеѓу просториите нема да формира размена на топлина помеѓу просториите.

Школка на трафостаницата за урбана дистрибуција е изработена од висококвалитетна плоча од не'рѓосувачки челик.

Сите делови од структурата на челичната плоча претрпеа специјален третман со антикорозија, а структурата на плочата од не'рѓосувачки челик има силна отпорност на корозија и добра механичка јачина.

Трафоста на трафостаницата може директно да се инсталира во затворено без дополнителна основа за зграда, што заштедува цена и простор и е погодно за инсталирање.

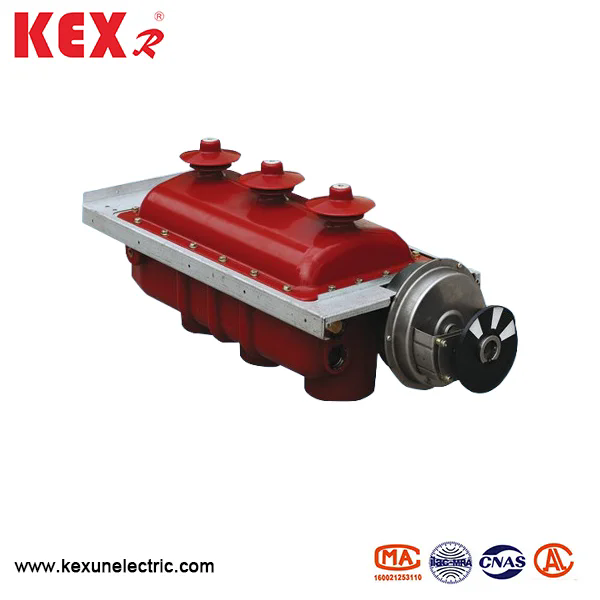

◆ Комора со висок притисок SF6 Switchgear исполнет со гас независно развиен од нашата компанија е усвоен за висок напон, а сите разводни и автобуси се запечатени во затворена кутија од не'рѓосувачки челик без изложено наполнето тело надвор. Безбедно работење и висока сигурност; Целосно модуларен дизајн, сите модули можат да го реализираат режимот на поврзување на страничниот излез и врвната експанзија според барањата за потрошувачка на енергија и да ги задоволат потребите на шемата за напојување во максимална мерка.

◆ Комора со низок притисок Низните напонски странични влезни и излезни линии се изработени од нови прекинувачи на колачи со куќишта, кои се мали во големина, ослободени од лакови и лесни за замена. Мултифункционален интелигентен сеопфатен контролер за заштита и нов интегриран уред за компензација на реактивна моќност.

◆ Соба за трансформатор Трансформаторот е целосно изолиран со епоксидна смола, а нивото на изолација и отпорност на топлина е F, а трансформаторот нема материјали за поддршка на согорување и не произведува никакви гас или други посредни производи што не се погодни за околината за време на работењето, така што има карактеристики на добро враќање на пламен, заштита на животната средина и зачувување на енергијата.

◆ Внатрешна врска Трансформаторот на напон и кинескиот цврст прекинувач се поврзани со цврстите изолирани додатоци на компанијата, кои се безбедни, сигурни и целосно изолирани.

● страна на висок притисок

Високиот напон на интелигентната интегрирана трафостаница е генерално заштитена со електричен апарат за комбинација на прекинувач за оптоварување. Откако осигурувачот е разнесена во една фаза, трифазните патувања за поврзување. Прекинувачот за оптоварување може да се избере од компримиран воздух, вакуум, сулфур хексафлуорид, итн., А механизмот за работа може да се дистрибуира за да се реализира автоматска надградба. Осигурувачот е осигурувач за ограничување на струјата со висок напон со напаѓач, кој има сигурни активности и голем капацитет на кршење. Погледнете ја табелата подолу за главните технички параметри. За трансформатори над 800kVA, прекинувачите на вакуумско коло, како што се Zn12, Zn28 и VS1, можат да бидат избрани за заштита.

● страна на низок притисок

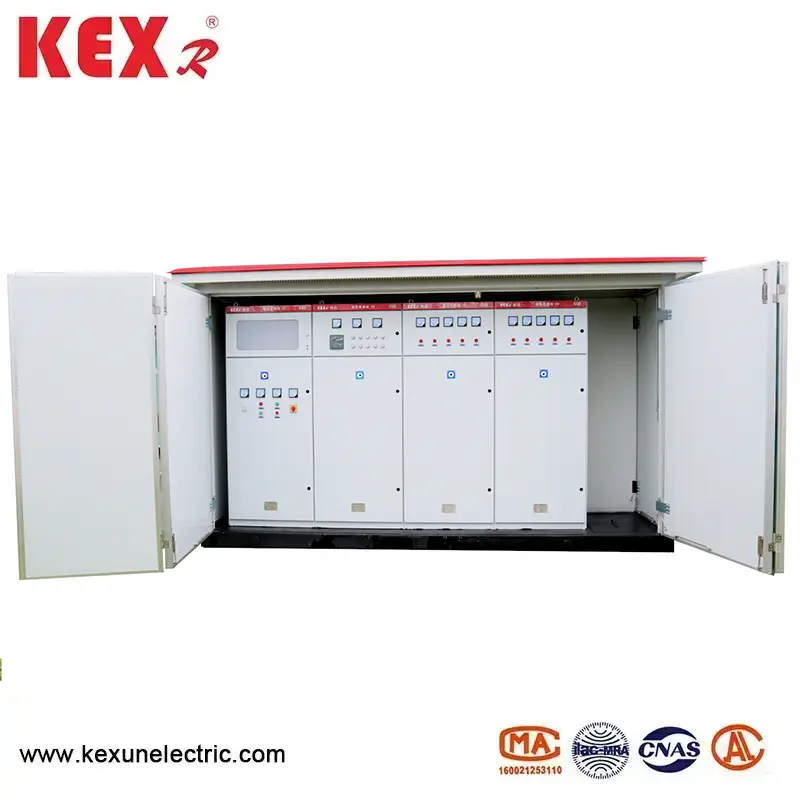

Главниот прекинувач на страната со низок напон усвојува универзален или интелигентен прекинувач за селективна заштита; Излезниот прекинувач усвојува нов вид прекинувач за пластична обвивка со мал волумен и кратко лак, до 30 кола; Интелигентното автоматско следење на уредот за компензација на електрична енергија има режими за вклучување на контакт и безконтакт за корисниците да ги изберат.

● Трансформатор на трафостаницата за урбана дистрибуција

Интелигентната интегрирана трафостаница усвојува трансформатори на серии со ниски загуби, нафта, целосно запечатени S9, S10 и S11, и исто така може да избере трансформатори на смола-екстремно-мали или номекс-хартија-изолирани трансформатори на животната средина. Дното е опремено со количка, а трансформаторите можат лесно да влезат и да излезат.

◆ Технички параметри на прекинувачот за оптоварување

◆ Технички параметри на осигурувач со висок напон

◆ Технички параметри на прекинувачот со низок напон

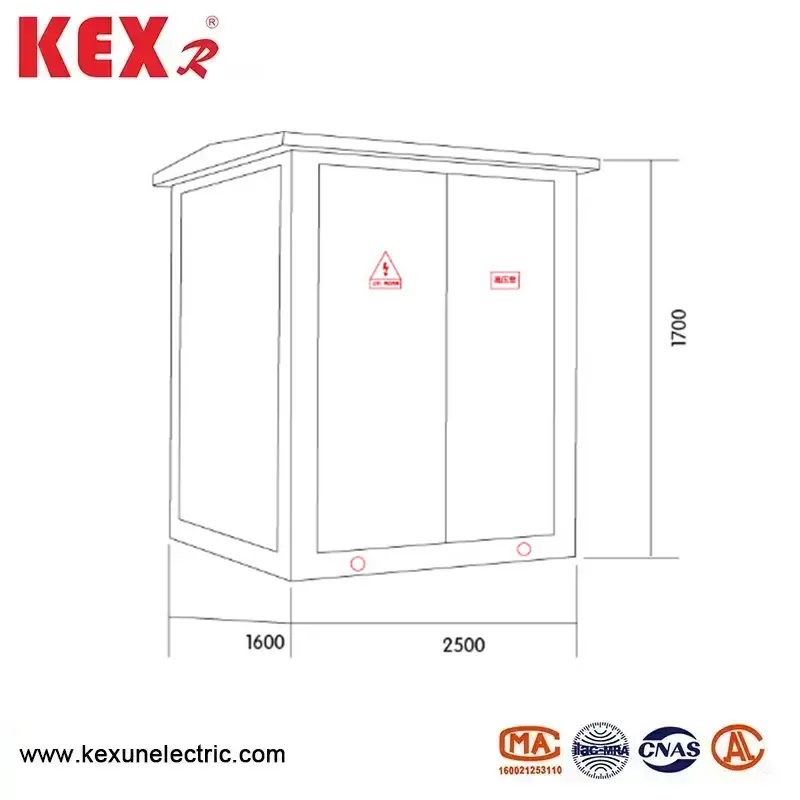

● Дијаграм за димензија на распоред
