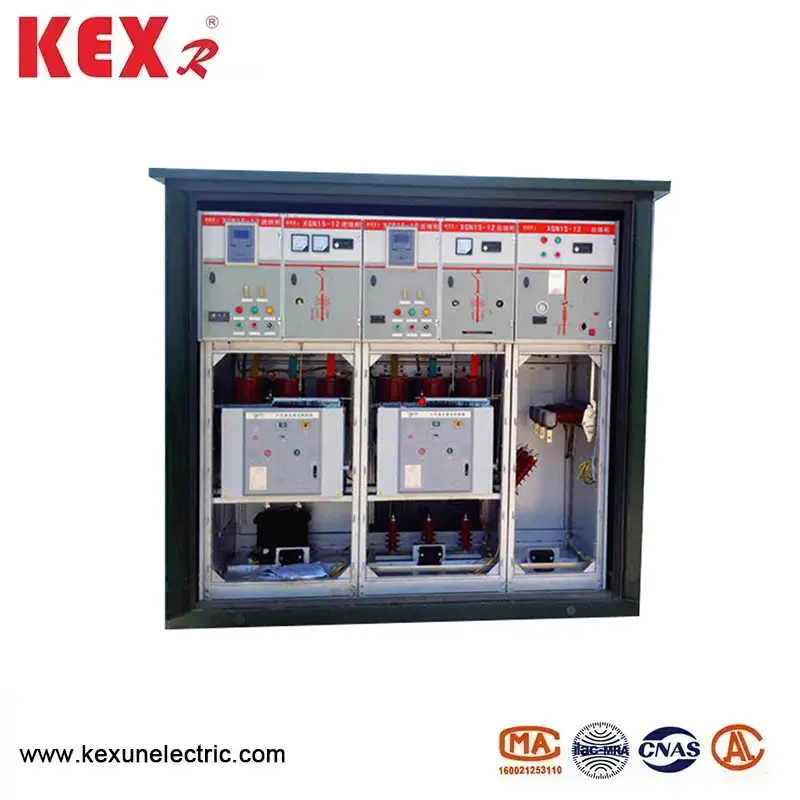

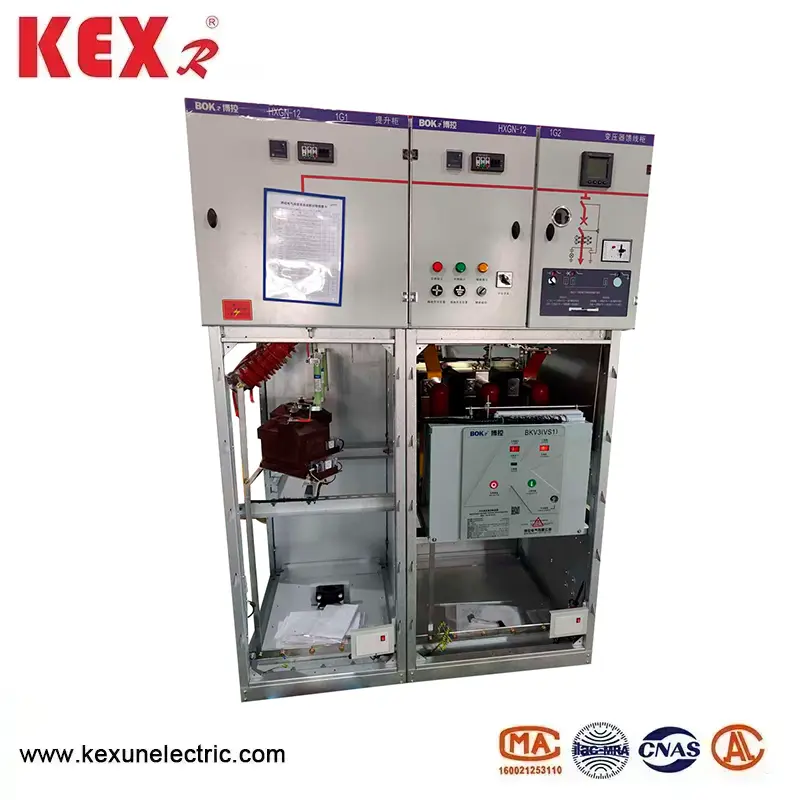

Главна единица на модуларен прстен

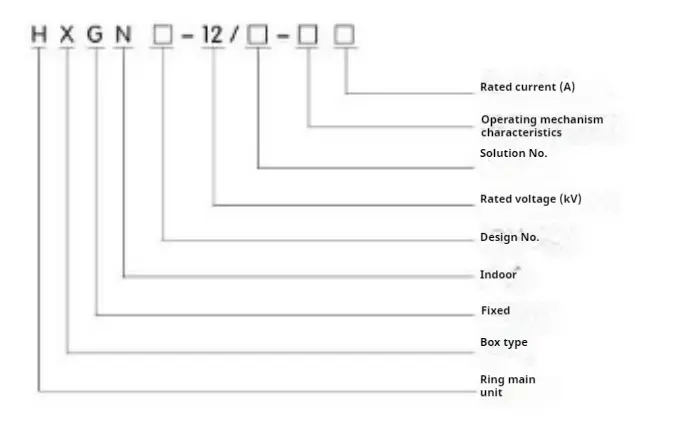

○ Значење на моделот

○ Главна употреба и обем на примена на модуларната прстен од типот HXGH-12

Главната единица на модуларниот прстен е погодна за комплетни комплети во затворен простор од 3,6-12kV трифазна наизменична струја со дел од единечен автобус од 50Hz, кој се користи за примање и дистрибуција на електрична енергија и ги има функциите на контролирање, заштита и следење на колото. Може да се примени на разни видови на електрани, трафостаници, индустриски и рударски претпријатија, високи згради и други места, а исто така може да се комбинираат со орманите на прстенеста мрежа што треба да се користат во станиците за префрлување.

○ Главна структура и карактеристики на модуларен прстен од типот HXGH-12

▶ Главната единица на модуларниот прстен е заварена со висококвалитетен аголен челик.

▶ Собата за прекинувачи на колото се наоѓа во средниот (долен) дел од кабинетот, што е погодно за инсталација, дебагирање и одржување. Стандардот е опремен со прекинувач на колото Zn63AIVS1-12) и постои канал за ослободување на притисок за да се обезбеди лична безбедност.

▶ Напреден и сигурен ротирачки исклучувач може да се користи за безбедно влегување во просторијата за прекинувачи на колото за одржување кога ќе се наполни главниот автобус. Напредниот и сигурен ротирачки исклучувач може безбедно да влезе во просторијата за одржување на колото за одржување кога главниот автобус е електрифициран.

▶ Нивото на заштита на главната единица на модуларниот прстен е IP2X.

▶ Опремено со сигурен и целосно функционален задолжителен уред за механичко заклучување, кој може да ги исполни барањата на „пет мерки на претпазливост“ едноставно и ефикасно.

▶ Имајте виновен систем за заземјување.

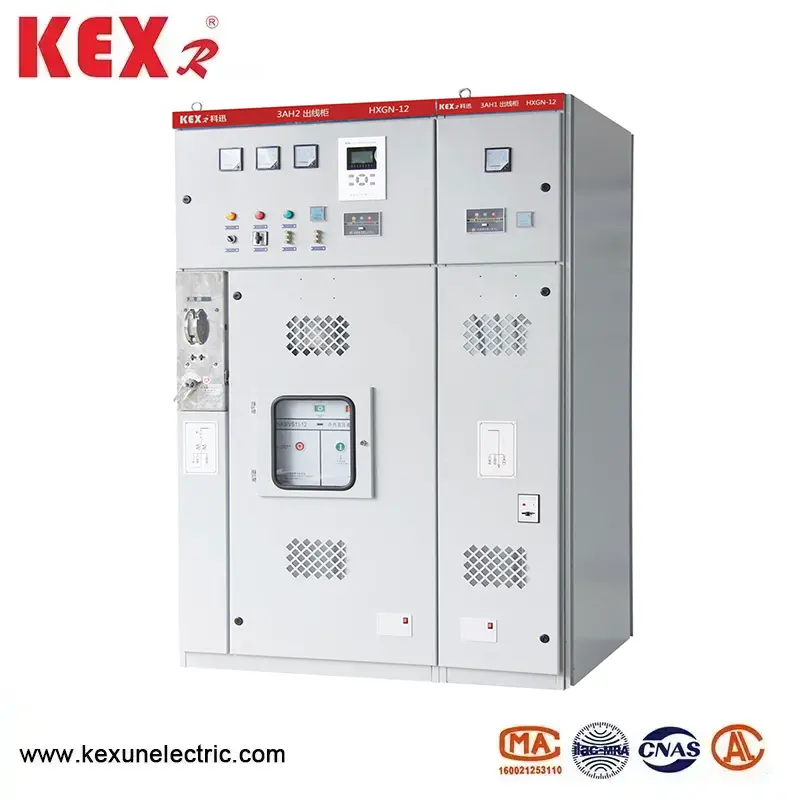

▶ Вратата е опремена со прозорец за набудување, кој јасно може да ја набудува работната состојба на компонентите во кабинетот.

▶ Оперативниот механизам е заклучен со механичко заклучување што е посигурен од XGN66-12.

▶ Дојдовните и појдовните кабли се пониски од предниот дел на дното на кабинетот, што е погодно за корисниците да се поврзат.

○ Користејќи ги условите за животна средина на главната единица за модуларен прстен од типот HXGH-12

1. Горната граница на температурата на околината е +40 ℃, а долната граница е -10 ℃;

2. Надморска височина на главната единица на модуларен прстен треба да биде помала од 1000м;

3. Дневната просечна вредност на влажноста на воздухот не е повеќе од 95%, а месечната просечна вредност не е повеќе од 90%; Дневната просечна вредност на водената пареа не е повеќе од 2,2х10-3MPa, а месечната просечна вредност е 1,8х10-3MPa;

● Главен технички параметар на HXGN □ -12 Тип Модуларен прстен Главна единица
