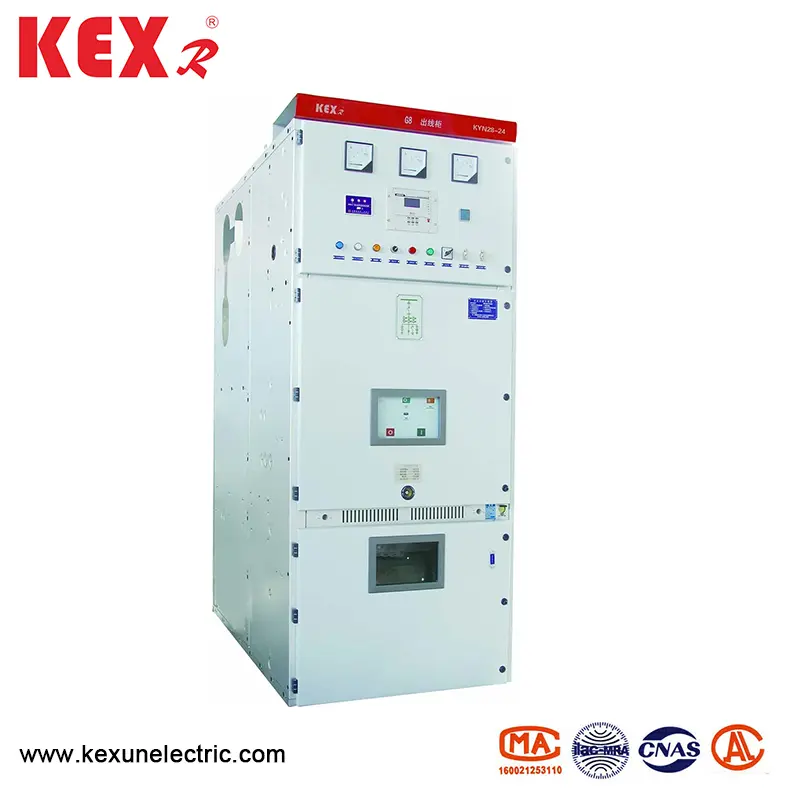

Оклопна облога со обложување на метал затворен прекинувач опрема

● Површина на апликација

Оклопната метална метална облога со облик на облик на обложување од типот Kyn28-24 (во понатамошниот текст опрема за прекинувач) е погодна за внатрешна трифазен систем за напојување од 50/60Hz со номинален напон од 24kV, и главно се користи во електрани, трафостаници, индустриски и рударски претпријатија и високи згради, за примање и дистрибуирање на електрична енергија и контракција, заштитени и монитори за набудување. Опремата за прекинувачи Kyn28-24 има различни функции за да се спречи погрешна работа, вклучително и спречување на придвижување на товарот со оптоварување, спречување на прекинувачот за заземјување да го затвори прекинувачот на колото, спречувањето на затворањето на заземјувањето со електрична енергија и да се спречи да влезе во живиот оддел по грешка. Опремата за метал со затворен прекинувач со оклоп на типот Kyn28-24, опремена со vs1-24 серија со високо-напонски AC вакуумско коло за прекинувачи и Handcart за запечатени вакуумски колори за вакуумско коло со VS1-24, запечатена вакуумска струја за прекинувач со вакуумско коло со одлични перформанси. Секундарното коло на опрема за прекинувач е опремено со напредни и сигурни компоненти за контрола и заштита; Автобусот усвојува изолационен материјал што може да се сруши со топлина или изолационите средства обложени со епоксид, ја оптимизира формата на електродата, а телото на кабинетот е компактно во структурата. Тоа е опрема за дистрибуција на електрична енергија со напредна технологија, стабилна изведба, разумна структура, удобна употреба, безбедност и сигурност.

● Стандард за производство на производи

Опремата за метал со метал со облик на оклоп со облик на обложување на типот Kyn28-24 се исполнува под стандардите:

◆ Изолација на координација на GB 311.1 опрема за пренос и трансформација со високо напон на електрична енергија

◆ GB1984 Прекинувач за наизменична струја на напон

◆ GB39063.6KV ~ 40,5KV AC метал затворен прекинувач и опрема за контрола

◆ GB/T11022 Заеднички технички барања на стандардите за високонапонски прекинувач и контролна форма. ◆ Заеднички технички барања на IEC 60694 Стандард за високонапонски прекинувач и контрола на контроли. ◆ IEC 62271-200: 2003 Преклопник со високо напон и контрола на растојание Дел 200: Номинален напон 1kV над 52kV и под метална опфатена метална и контролна опрема.

● Технички параметар

● Структура и принцип на работа

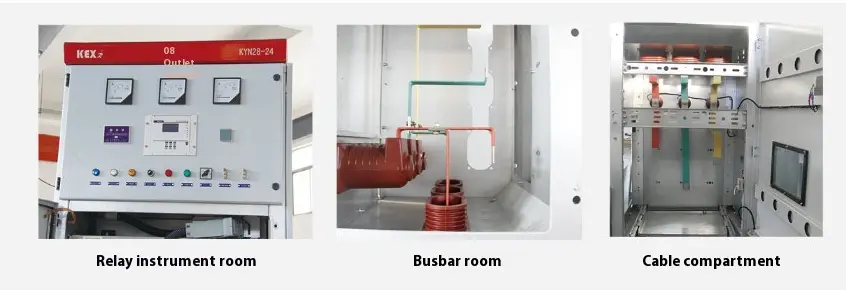

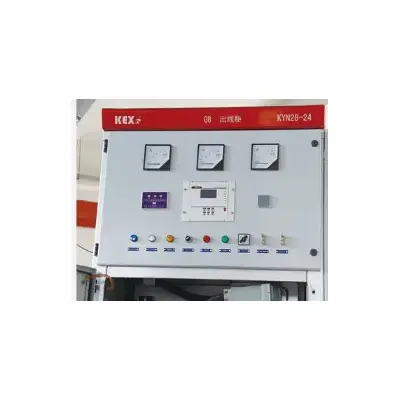

Опремата за метал со затворен прекинувач со облик на оклоп на типот Kyn28-24 се состои од кабинет и отстранливи делови (попознати како картичка). Кабинетот е поделен на неколку функционални прегради со метални партиции, како што се автобуска просторија, просторија за прекинувачи на кола, кабелска соба и просторија за реле. Отстранливи делови од Switchgear можат да бидат опремени со вакуумско коло за прекинувач, Handcart за напон, Handcart, Handcart Arrester, Handcart за изолација и Handcart Hands.

● Главни структурни карактеристики

Switchgear може да се нареди назад или да се инсталира на идот, што не само што ја подобрува безбедноста и флексибилноста на прекинувачите, туку и го намалува подот.

◆ Школка

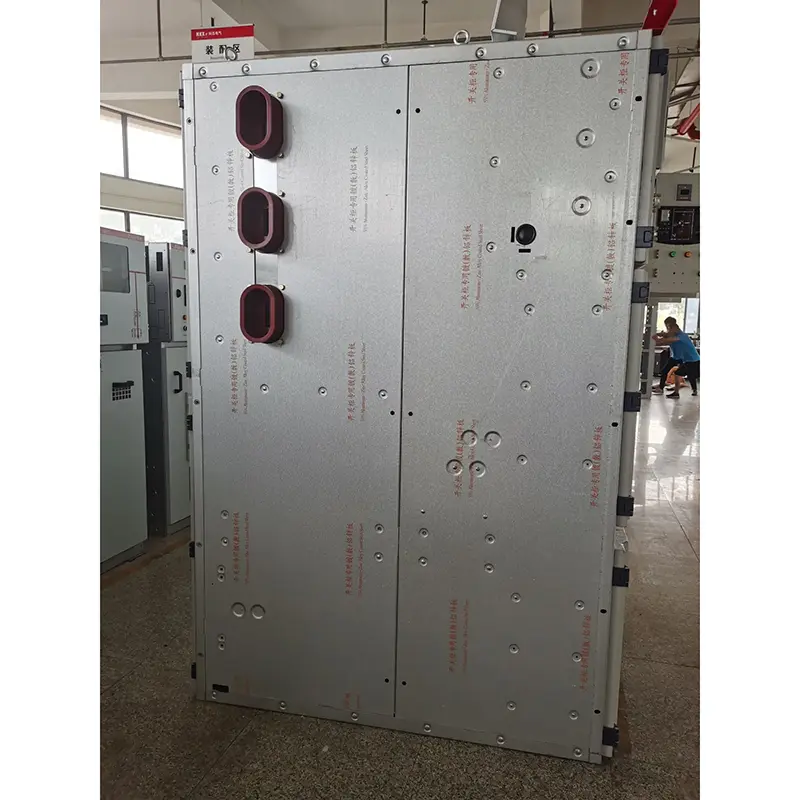

Школка од метална опрема за затворен прекинувач со облик на оклоп со облик на обложување Kyn28-24 е изработена од увезена челична плоча обложена со алуминиум-ZINC, која е обработена од машинската алатка CNC и е направена со повеќекратен процес на преклопување. Целиот кабинет има голема прецизност и силна отпорност на корозија и отпорност на оксидација, а заради усвојување на повеќекратна технологија за преклопување, кабинетот е полесен по вкупна тежина, повисока во механичка сила и убава по изглед од другите слични ормани за опрема. Кабинетот усвојува склопена структура, која е поврзана со врба орев и завртка со голема јачина, така што циклусот на обработка и производство е скратен, деловите се универзални, подот просторот е мал, а организацијата на производство е удобна.

◆ Раководствената картичка

Скелетот за раце е изработен од тенка челична плоча и се собра со машинска алатка CNC. Работникот и кабинетот имаат голема прецизност на совпаѓање, а механичкиот блок е безбеден, сигурен и флексибилен. Работното место може да се подели на рамка за прекинувачи на колото, Handcart Transformer за напон, мерлива рачна картичка, Handcart за изолација, итн. Рачни картички со исти спецификации можат слободно да се менуваат. Работното место има позиција за исклучување/тест и работна позиција во кабинетот, а секоја позиција има уред за позиционирање. За да се обезбеди сигурно блокирање. Сите видови на картички се придвижуваат и се повлекуваат со завртки, кои се лесни и флексибилни за работа и погодни за персоналот на должност. Кога картичката треба да се отстрани од кабинетот, може полесно да се извади со специјален камион за трансфер за разни инспекции и одржување. Кога автомобилот што работи со картички се транспортира во просторијата за прекинувачи на колото на кабинетот, тој може со сигурност да се заклучи во положбата на исклучување/тестот, а светлината на индикаторот за положба на кабинетот ја покажува својата позиција. Само откако ќе се заклучи лична карта, може да се разниша механизмот за погон на погон на завртки за да се притисне количката на работната позиција. Кога рачката ќе ја достигне работната позиција, оперативната сила на рачката на погонот одеднаш се зголемува и не може да се ротира, а соодветната светлина на индикаторот за позиција ја покажува нејзината позиција. Механичкото блокирање на картичката може со сигурност да обезбеди дека прекинувачот може да се затвори само кога картичката е во работна позиција или позиција на тестот; Покрај тоа, картичката може да се движи само кога прекинувачот е во состојба на отворање.

◆ уред за олеснување на притисокот

Уредите за олеснување на притисокот се инсталираат над просторијата за часовници, автобуската соба и кабелската соба. Кога се појавуваат грешки во одделот и се појавуваат лак, притисокот на воздухот во внатрешноста на прекинувачот се зголемува, а вратата на кабинетот е затворена со специјален прстен за запечатување инсталиран на влезната врата, а металната плоча за олеснување на притисокот на горниот уред е автоматски отворена за ослободување на притисок и гас со висока температура, со што се обезбедува безбедност на операторите и прекинувачот.

◆ Секундарниот приклучок се заклучи со картичката.

Секундарната врска помеѓу Switchgear и Handcart се реализира преку контакт на секундарниот приклучок, кој е поврзан со Handcart преку најлонска брановидна телескопска цевка, а секундарниот штекер е инсталиран на горниот десен десен дел од рачната картичка на опремата за прекинувач. Само кога картичката е во положбата за тестирање/исклучување може секундарниот приклучок да се вклучи или да се исклучи. Секундарниот приклучок е заклучен кога картичката ќе влезе во работната позиција. Работни картички за прекинувачи опремена со затворање и заклучување на електромагнет, пред да се поврзе секундарниот приклучок, механизмот за затворање на картичката е заклучен со електромагнет, и може да се отвори само, така што не може да се затвори.

◆ Наполнет уред за приказ

Switchgear може да биде опремен со уред за приказ во живо за откривање на работата на примарното коло, кое се состои од сензор со висок напон и дисплеј. The device can prompt the charging status of the high-voltage circuit, and can also cooperate with the electromagnetic lock to forcibly lock the operating handle, the cabinet door and the adjacent cabinets, so as to achieve the purposes of preventing the handcart from moving and isolating with load, preventing the grounding switch from closing with charging, and preventing it from entering the charging interval by mistake, and improving the error-proof performance of supporting products.

◆ Спречете ја кондензацијата

Со цел да се спречи кондензација во околината со голема влажност или голема промена на температурата, се инсталираат електрични грејачи во просторијата за прекинувачи и кабелската просторија, соодветно, со цел да се спречат сообраќајни несреќи под горенаведените услови на работа.

◆ Уред за заземјување

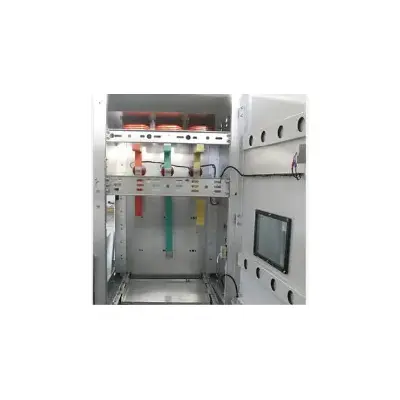

Во кабелската просторија има заземјување од 5 × 40мм2, која поминува низ соседните ормани и е добро поврзан со орманите за употреба на директно заземјни компоненти. Бидејќи целиот кабинет е залепен со алуминиумски обложени цинк плочи, целиот кабинет е во добра состојба на заземјување, обезбедувајќи ја безбедноста на операторите при допирање на кабинетот.
