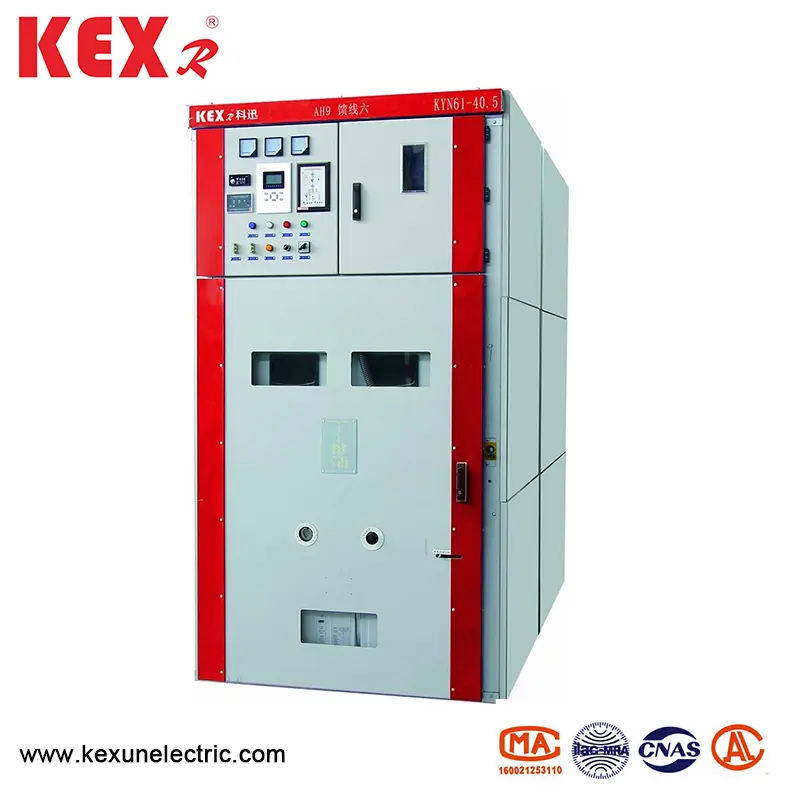

Прекинувач за менување на облик на оклоп

● Тектонски карактеристики

▶ Структурата на прекинувачот е склопена, а прекинувачот на колото е поставен со кат-картичка

▶ Kyn61-40.5 Type Type Armor-Clad Switchgear е опремен со сосема нов композитен изолиран прекинувач на вакуумско коло, кој има карактеристики на добра заменливост и едноставна замена

▶ Рамката за рацете е опремена со механизам за погон на завртки за олово и орев, кој лесно може да ја премести лична карта и да спречи погрешна работа да ја оштети погонската структура

▶ Сите операции можат да се спроведат со вратата од кабинетот близу

▶ Вклучувањето помеѓу главниот прекинувач, вратите на кабинетот за раце и прекинувачот усвојува задолжителен режим на механичко заклучување за да се исполни функцијата „Пет-превенцијата“

▶ Кабелската соба има доволно простор за поврзување на повеќе кабли

▶ Брзото заземјување се користи за заземјување и краток спој

▶ Нивото на заштита на обвивката е IP3X, а нивото на заштита е IP2X ； кога вратата на рацете е отворена

▶ Преклопникот за менување на оклопот облечена во облик на оклоп е во согласност со GB3906-1991.DL404-1997 и го усвојува меѓународниот стандард IEC-298 за повикување.

● Услови за животна средина

▶ Горната граница на температурата на околината е +40 ℃, а просечната вредност измерена во рок од 24 часа не надминува 35 ℃, а долната граница е-15

▶ Надморска височина: Не повеќе од 1000м надморска височина

▶ Релативна влажност: дневната просечна вредност не надминува 95%, а месечната просечна вредност не надминува 90%

▶ Интензитет на земјотрес: Не повеќе од 8 степени

▶ Притисок на водена пареа: дневната просечна вредност не смее да надминува 2,2kpa, а месечната просечна вредност не надминува 90%.

● Табели за технички параметри

◆ Преклопник за вакуум

◆ Прекинувач на вакуумско коло

◆ Машини со пролет

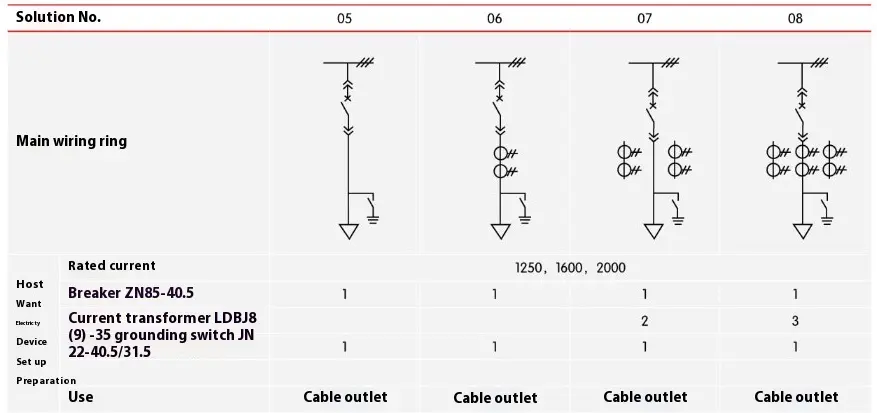

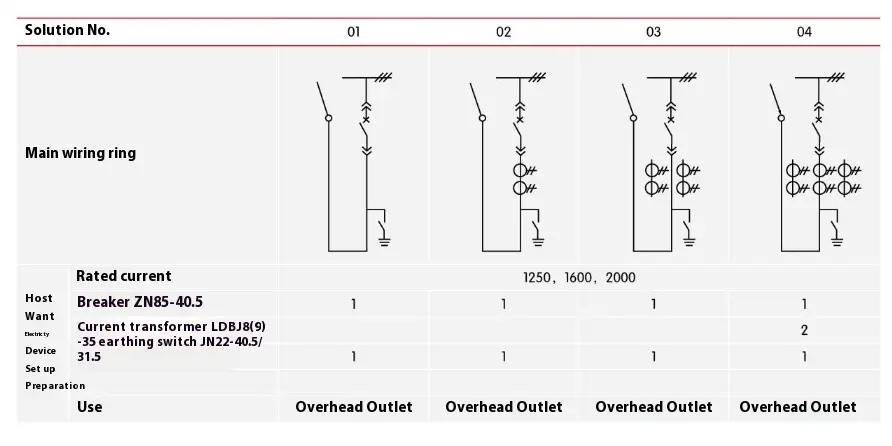

● Шеми за жици

Постојат 27 најчесто користени типични примарни шеми за жици за прекинувач за менување на оклопни облеки, кои можат да ги задоволат потребите на дојдовните и појдовните линии на корисниците, надземни влезни и заминувања, комуникација и мерење, заштита, итн. Доколку има други шеми различни од постојните шеми, ве молиме консултирајте се со производителот.

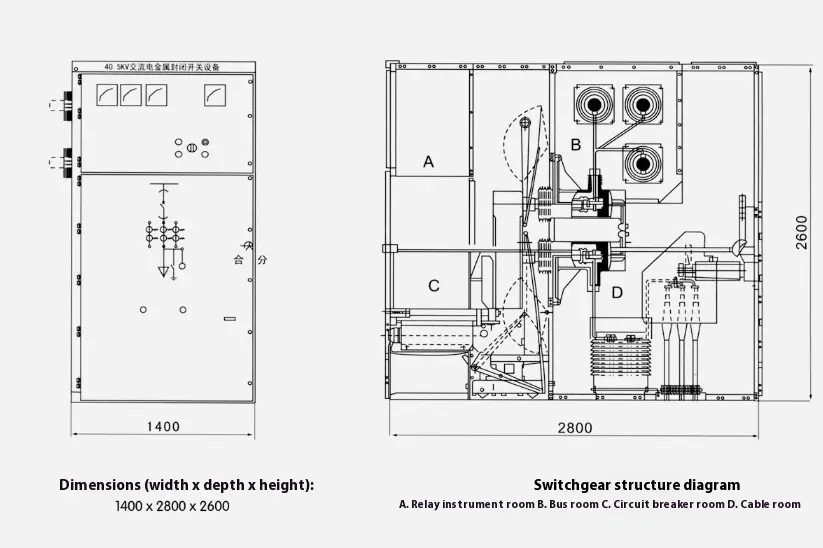

● Структурни димензии на прекинувачот за менување на оклопната облога

● Инсталација на прекинувачи

▶ Висината на KYN61-40.5 Тип на оклопна облога за менување на електрична просторија на прекинувачот: 4500мм 4500мм

▶ Растојание од задниот дел на кабинетот до wallидот: 1500 мм

▶ Поленост на рамката на фондацијата: ≤ 1 mm/m

▶ Вградениот канал челик од фондацијата не смее да надминува 3 мм над земјата

▶ Може да се поправи на фондацијата со завртки или заварување

▶ Тежината на прекинувачот е околу 1800 килограми

▶ Ширина на оперативниот коридор на прекинувачот (единечен ред): ≥3000мм и двоен ред (лице в лице) ≥4000мм.

● Конзистентност на производот

◆ Главна шема на примарната линија, дијаграм на единечен автобуски систем, дијаграм за аранжмани и дијаграм за распоред

◆ Електричен шематски дијаграм и дијаграм за аранжман на терминал на секундарно коло

◆ Спецификација на моделот и количина на електрични компоненти на прекинувачот за менување на оклопна облечена во облик на оклоп

◆ Спецификации и материјали од главниот автобус и гранка автобус

◆ Имиња и количини на резервни делови и резервни делови

◆ Посебните барања се договорат со фабриката

◆ Поради континуирано подобрување на технологијата на производи, сите податоци подлежат на најновата потврда од страна на техничкиот оддел на нашата фабрика. Ако има промена, нема да има известување.

● Упатства за нарачка

◆ Главен дијаграм на шемата за жици, дијаграм на целта и единечен систем; Номинален напон; Номинална струја; Оценета струја за кршење на краток спој; План за распоред на просторијата за дистрибуција на електрична енергија и план за аранжман и конфигурација на прекинувачот, итн.

Наведете ги спецификациите на дојдовните и заминувањето на каблите

◆ Барања за функции за контрола, мерење и заштита на Switchgear и други уреди за заклучување и автоматски.

◆ Модел, спецификација и количина на главни електрични компоненти во прекинувачот. Ако е потребна врска со автобуски мост помеѓу прекинувачот или дојдовните ормани, треба да се обезбедат специфични податоци како што се номинален капацитет за носење на автобуски мост, распон на автобуски мост и висина од земја

◆ Кога прекинувачот за менување на оклопната облога се користи во специјално опкружување, треба детално да се специфицира при нарачката.

◆ Други посебни барања.

● Шематски дијаграм на фондација за инсталација на прекинувачи
