Комплетен сет со висок напон

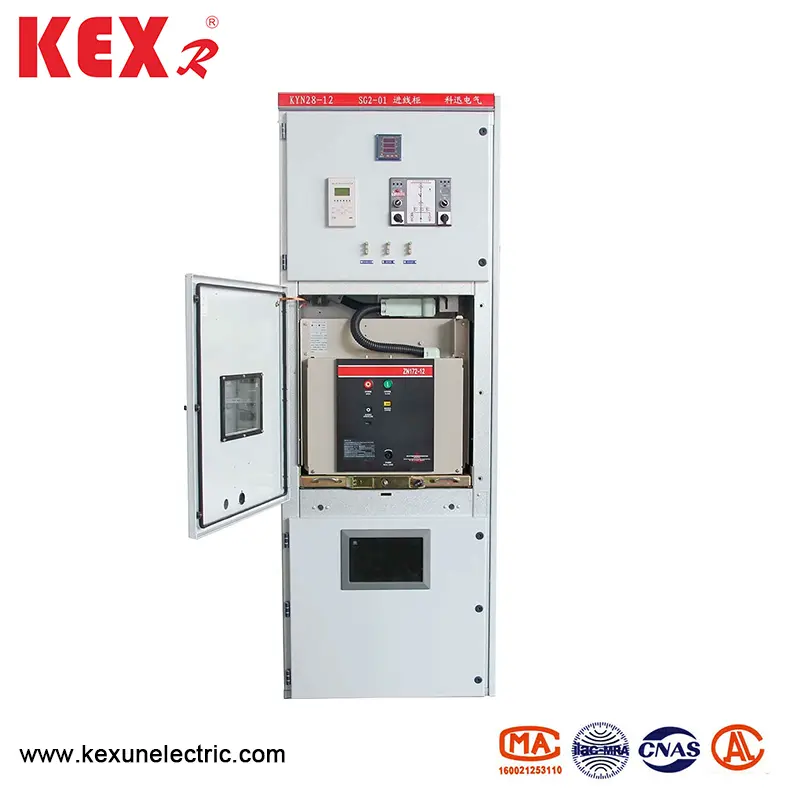

● Примена на комплетниот комплет со висок напон Kyn28-12 тип

Комплетен сет на високиот напон Kyn28-12 (GZS1) е трифазен комплетен уред за дистрибуција на трифазен AC 50Hz, кој се користи за примање и дистрибуција на 3-12kV мрежна моќност и контрола, заштита и следење на колото. Различни видови на сеопфатни уреди за заштита на реле засновани на микрокомпјутер може да се инсталираат на панелот на релето комората на овој производ и може да се реализира интелигентната контрола на системот. Има функции на далечински управувач, телеметрија, далечинска комуникација и далечинско прилагодување, а полето мрежа може да се контролира преку CAN автобус со комуникациски интерфејс. Исто така, има функции за спречување на погрешно работење на прекинувачот, туркање и влечење на лична карта со оптоварување, затворање на прекинувачот за заземјување со електрична енергија, испраќање електрична енергија во положбата на заземјувањето и спречување на тоа да влезе во интервалот во живо по грешка, што за кратко се нарекува „пет превенција“. Кабинетот може да биде опремен со прекинувачи за вакуумски кола VSI (Zn63) и Zn12V, како и со увезени прекинувачи за вакуумски кола VD4 и вакуумски контакти со VC серии.

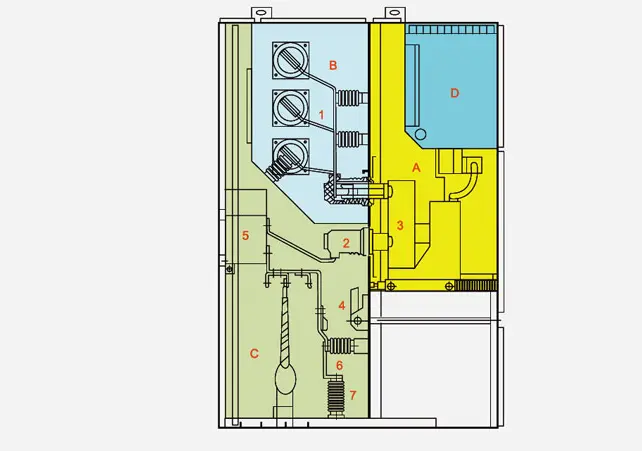

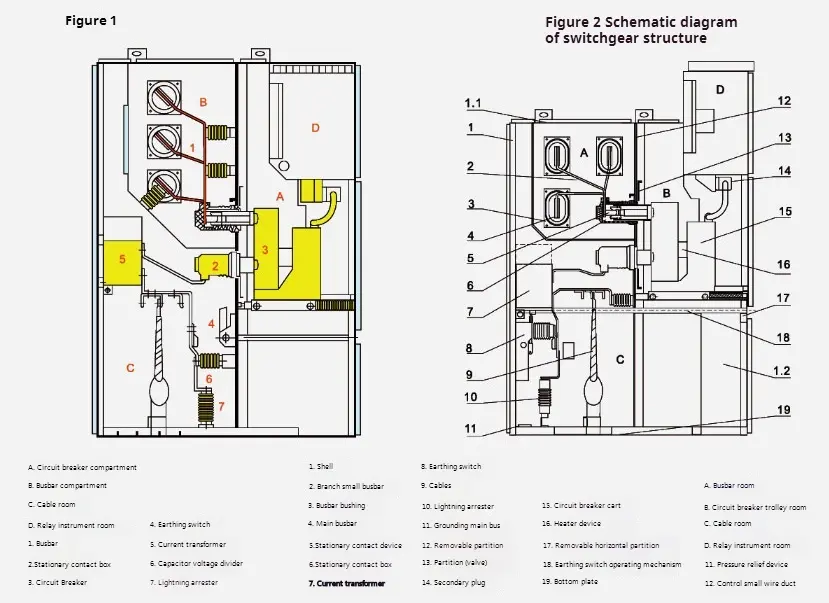

Compter Структура табела од комплетниот комплет со висок напон од типот Kyn28-12

● Комплетен сет на високиот напон се состанува под стандардите ：

1.EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

● Комплетен сет на високиот напон Опис

Школката и поделбата на комплетниот сет со висок напон се изработени од алуминиум-цинк обложени челични плочи или челични плочи кои се забранети откако ќе бидат обработени и свиткани од CNC машински алати, така што собраниот комплетен сет со висок напон може да ја одржи униформноста во големина. Челична плоча обложена со алуминиум-цинк има силни ефекти против корозија и антиоксидација и висока механичка јачина. Внатрешноста на комплетниот сет со висок напон е поделен на просторија за раце, автобуска просторија, кабелска соба и просторија за реле со партиции, а школка на секоја единица има независно заземјување. Вратите од тоа се испрскани со електростатска пластика, што ги прави нивните површини да имаат предности на отпорност на удар, отпорност на корозија и убав изглед (боите можат да бидат прилагодени од корисниците).

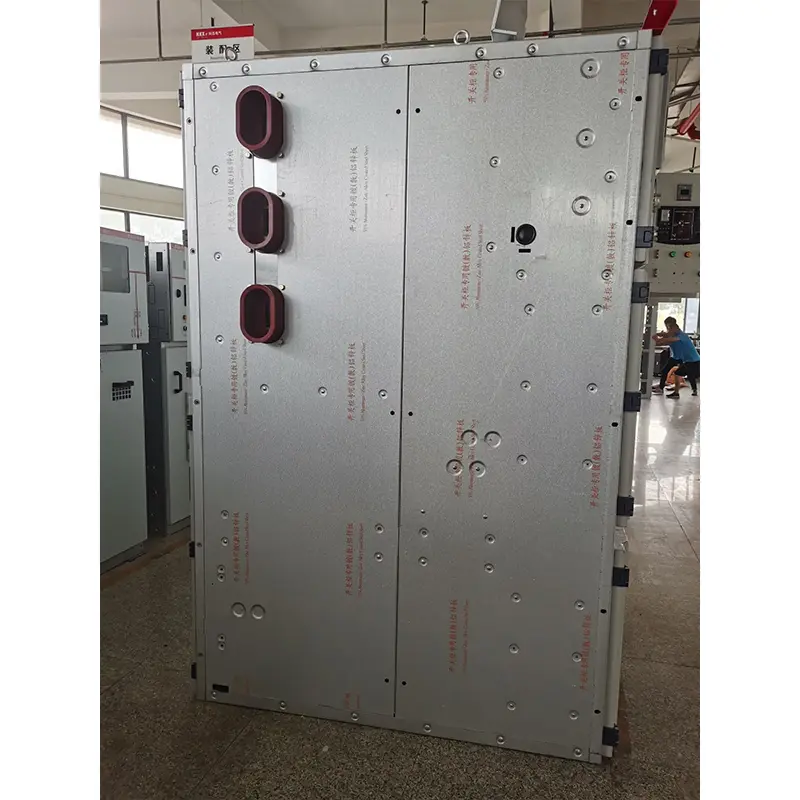

◆ Школка и партиција

Школка и поделба на кабинетот се изработени од висококвалитетни увезени алуминиумски обложени цинк челични плочи, кои се забранети откако ќе бидат свиткани од CNC машински алати, така што собраниот комплетен сет со висок напон може да ја одржи униформноста во големина. Има силна отпорност на корозија и отпорност на оксидација и има поголема механичка јачина од истата челична плоча. Комплетен сет со висок напон е поделен на просторија за раце (одделение за прекинувачи), автобуска просторија, кабелска соба и просторија за реле за инструменти (просторија со низок напон) со партиција. Школка на секоја единица е независно заземјена.

◆ Димензии

◆ Нацртајте Димензионален цртеж на комплетниот комплет со висок напон

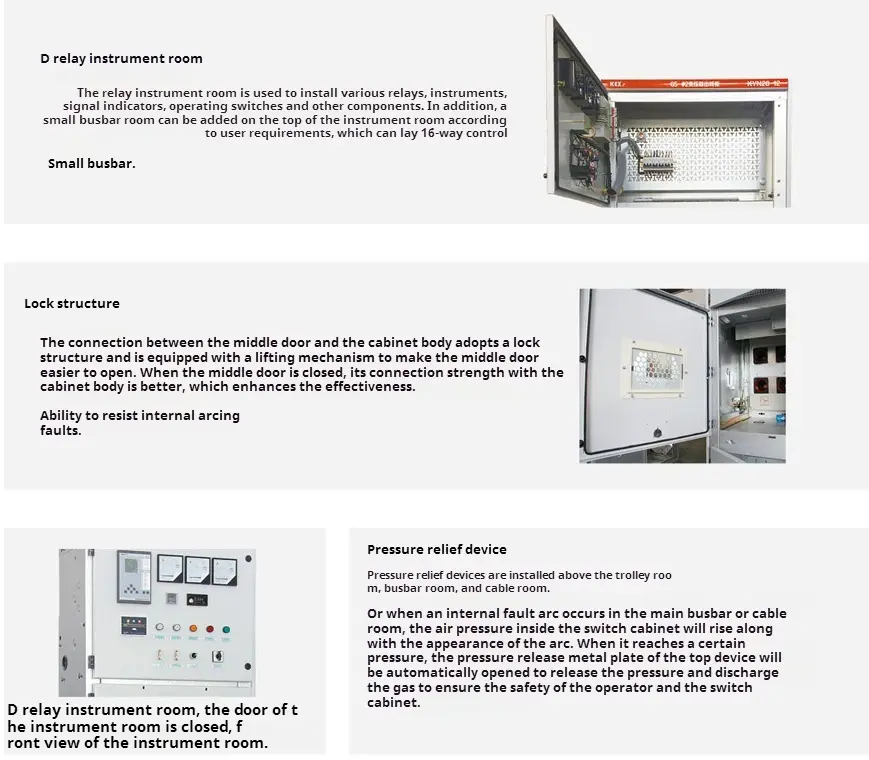

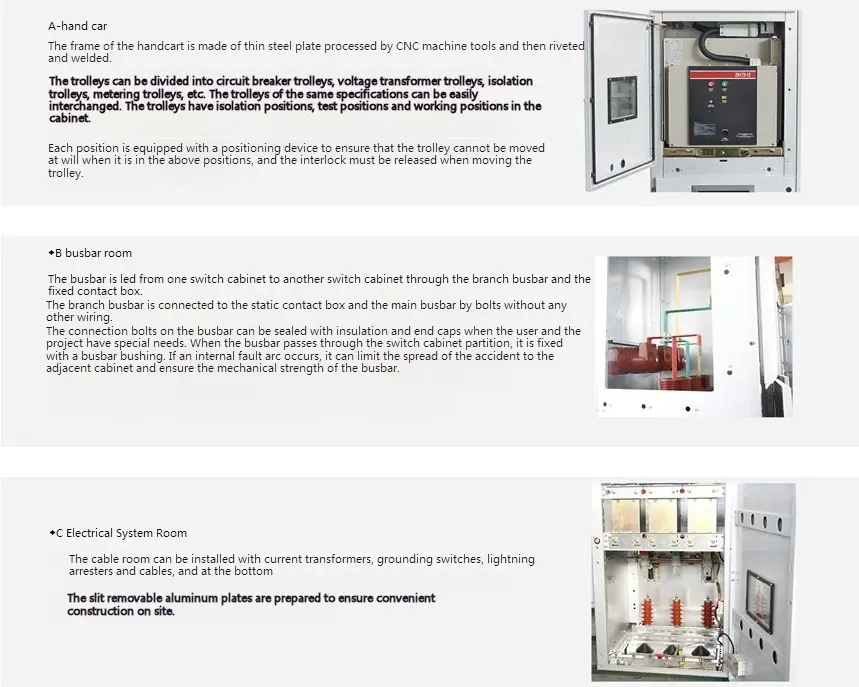

◆ Важна компонента на комплетниот комплет со висок напон од типот Kyn28-12 од типот
