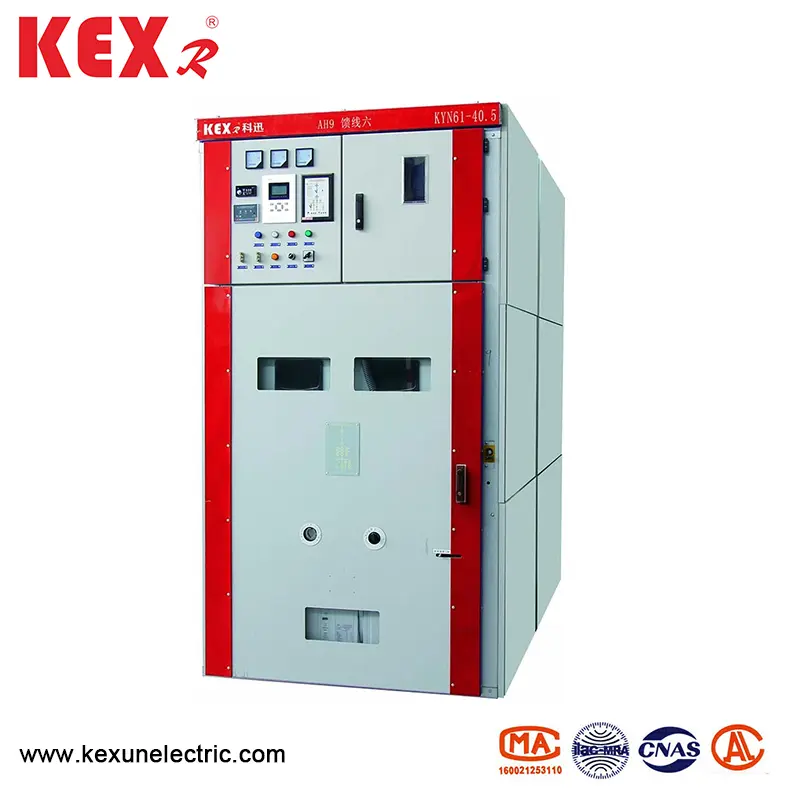

Опрема за менување на прекинувачот за менување на оклоп облечена во оклоп

● Резиме

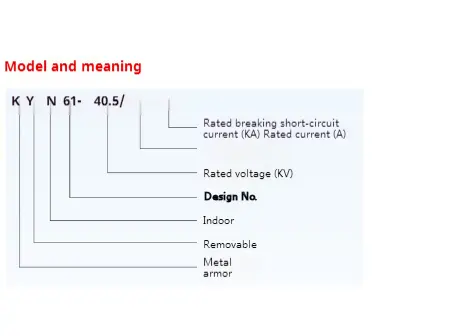

KYN61-40.5 Опрема за менување на прекинувачот со облик на оклоп (во понатамошниот текст како опрема) е комплетен уред за дистрибуција на затворен простор со трифазен AC 50Hz и номинален напон од 40,5kV. Како електрана, трафостаница и индустриски и рударски претпријатија за примање и дистрибуција на електрична енергија, може да ги контролира, заштити и открие кола, а исто така може да се користи на места со чести операции. Оваа опрема за прекинувач е во согласност со GB/T11022-1999, GB3906-2006 и DL404-1997.

● Технички параметри за секоја компонента на KYN61-40.5 Тип на опрема за префрлување на облик на оклоп облечена во облик

◆ Преклопник за вакуум

◆ Прекинувач на вакуумско коло

◆ Машини со пролет

● Структурни карактеристики на KYN61-40.5 Опрема за менување на прекинувачот за преклопување на оклоп на оклоп облечена во облик на оклоп

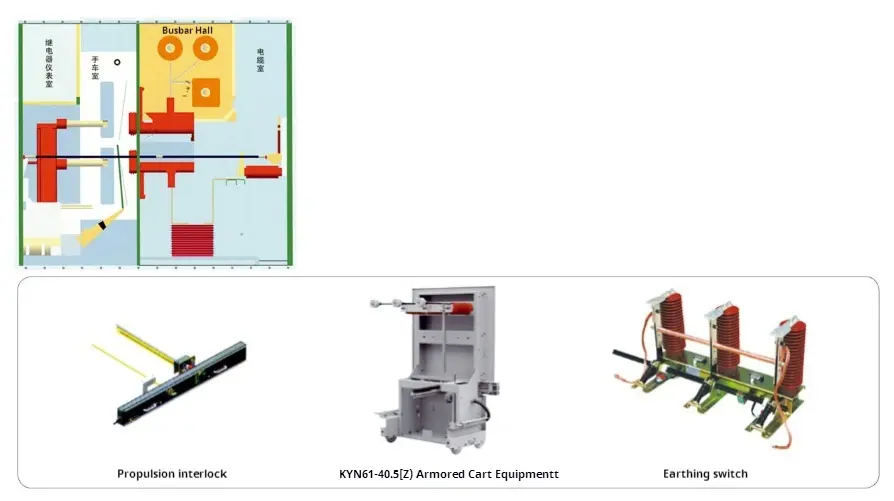

Опремата за прекинувач е дизајнирана според стандардот на оклопната метална затворена опрема во GB3906-1991 и IEC298. Целата опрема се состои од два дела: опремата и делот за цртање (рачна картичка). Структурата на опремата е склопена и комбинирана со завртки. Внатрешноста на прекинувачката опрема е поделена во просторијата за прекинувачи, главната просторија за автобуси, кабелската соба и просторијата за реле со метална партиција. Нивото на заштита на обвивката достигнува IP3X, а нивото на заштита помеѓу одделите е IP2X, а сите метални структурни членови се со сигурност засновани. Секој оддел на главниот систем на јамка има канал за ослободување на притисок за независен издув.

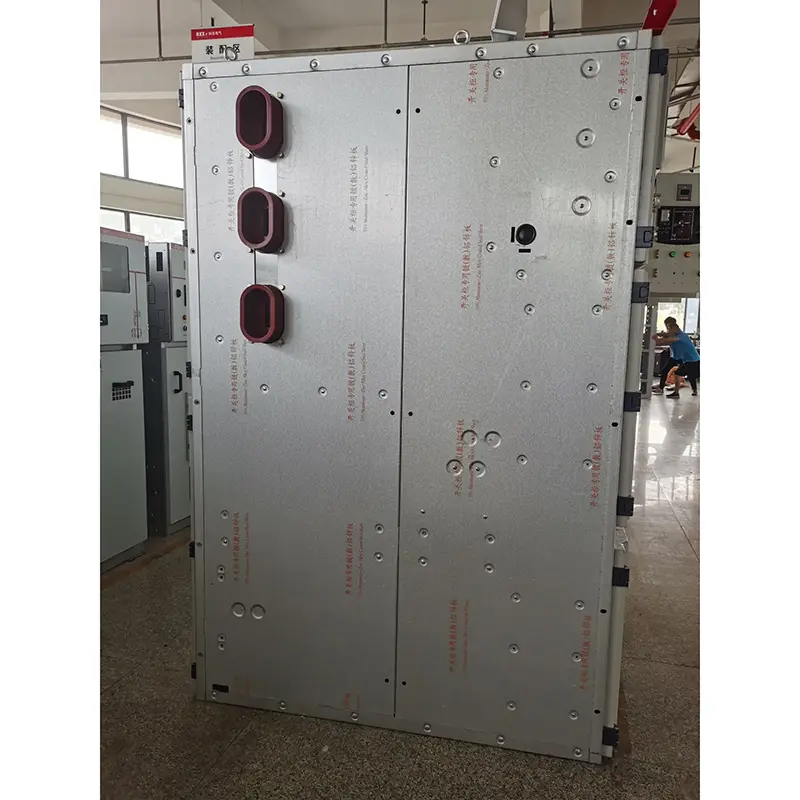

◆ Школка и партиција

Школката и партицијата на опремата за менување на прекинувачот со облик на оклоп, се забранети со челична плоча со ладно вала, откако ќе бидат преработени и свиткани од CNC машински алати. Затоа, собраната опрема може да обезбеди униформност на структурните димензии. Опремата за менување на прекинувачот со облик на оклоп е поделена во просторијата за прекинувачи, главната просторија за автобуси, кабелската просторија и просторијата за реле, и секој дел е одделен со заземјена метална партиција.

◆ Раководител

Handcart може да се подели на рамка за прекинувачи, Hands Transformer Handscart, мерната рачна картичка, Handcart за изолација, итн. Сите видови на картички имаат иста форма и големина, а ликовите со иста цел се заменливи. Работното место има позиција за тест/изолација и работна позиција во опремата, и секоја позиција е опремена со уред за блокирање за да се осигури дека картичката не може да се движи случајно кога е во горенаведените две позиции.

◆ Одделот за прекинувачи на колото

Специфична патека е инсталирана во одделот за прекинувачи на колото за да се премести. Кога прекинувачот на колото се движи помеѓу позицијата на тестот и работната позиција, изолациониот вентил автоматски се отвора или затвора, што гарантира дека персоналот не го допира наполнетото тело. Раководот може да се управува со затворена врата од опремата, а позицијата на картичката во опремата може да се види преку прозорецот за набудување, а во исто време, може да се видат какви било функционални знаци на картичката.

◆ Оддел за автобуси

Главниот автобус води од една опрема за префрлување на облик на оклоп облечен во друга и е фиксирана од мали автобуси и статички контактни кутии и е фиксиран со ракави на автобуси при преминување на страничните плочи на соседните капацитети. Сите автобуси усвојуваат композитна изолација.

◆ Кабелски оддел

PT, прекинувач за заземјување, молња на молња и повеќе кабли може да се инсталираат во кабелската просторија.

◆ Реле просторија

Внатрешната табла и панелот на релето можат да бидат опремени со секундарни компоненти, како што се компоненти за контрола и заштита, мерни и инструменти за прикажување и индикатори за мониторинг во живо.

◆ Уред за блокирање

Опремата за менување на прекинувачот со облик на оклоп, има сигурен уред за блокирање, што ефикасно ја обезбедува безбедноста на операторите и опремата;

Кога прекинувачот за заземјување е во исклучена позиција, картичката може да се движи само од позицијата за тестирање/изолација во работната позиција; И задната врата не може да се отвори, со што се спречува погрешно влегување во електрифицираниот интервал. Кога картичката е целосно извлечена од опремата, или кога картичката е во позиција за тест/изолација во опремата и прекинувачот за заземјување е испреплетена и отклучена, прекинувачот за заземјување може да се затвори. Кога картичката е во работна позиција, прекинувачот за заземјување не може да се затвори. Го спречува прекинувачот за заземјување да се вклучи по грешка и спречува да се пресели во работната позиција кога прекинувачот за заземјување е во затворена позиција. Само кога раката за прекинувачи на колото е во позиција за тест/изолација или работна позиција може да се управува со прекинувачот; Покрај тоа, откако ќе се затвори прекинувачот на колото, картичката не може да се движи, што го спречува живиот товар да го турка и да го повлече прекинувачот по грешка. Електричното блокирање може да се инсталира помеѓу опремата.

◆ уред за заземјување

Во кабелската просторија, има заземјувачки автобуски бар од 6 × 50мм2, која може да помине низ соседните капацитети и да оствари добар контакт со опремата.

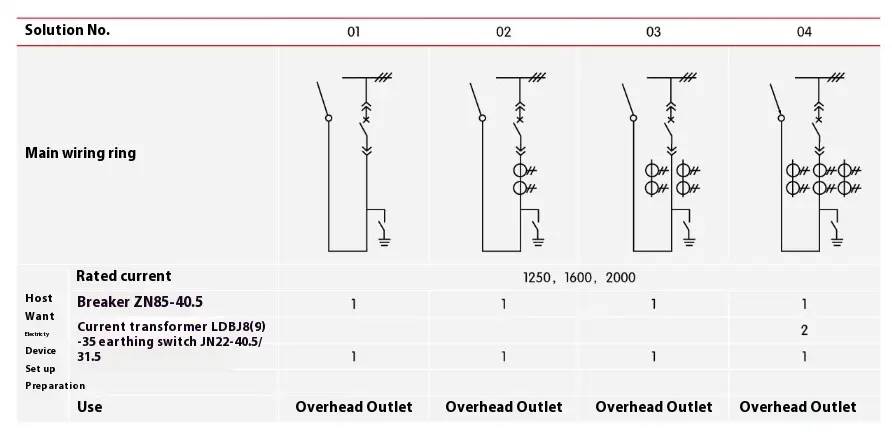

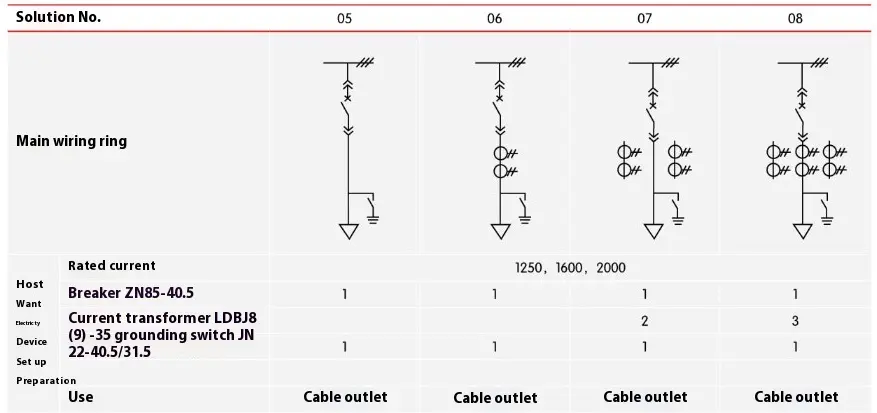

● Главна шема за жици

Постојат 27 најчесто користени типични примарни шеми за жици за опрема за менување на прекинувачот со облик на оклоп, што може да ги задоволи потребите на влезовите и појдовните линии на корисниците, надземни влезни и заминувања, комуникација и мерење, заштита, итн. Доколку има други шеми различни од постојните шеми, ве молиме консултирајте се со производителот.

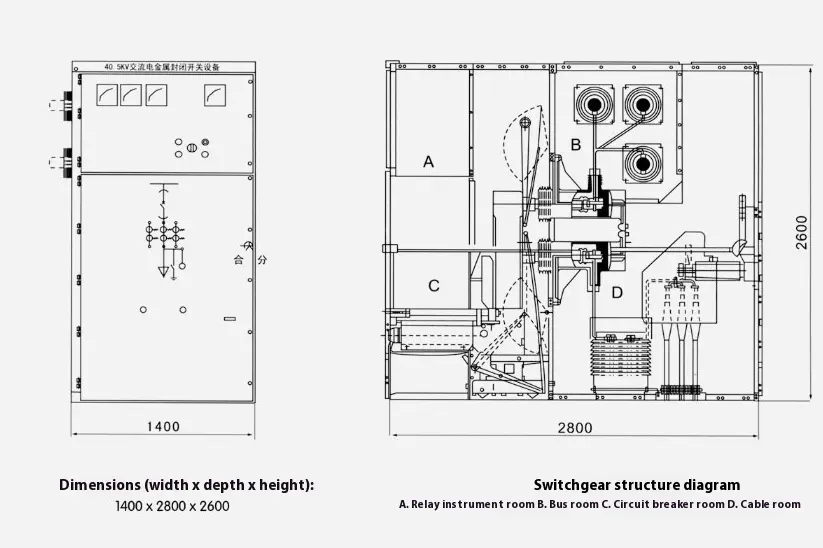

● Структурни димензии и шематски дијаграм на опремата за менување на прекинувачот со облик на оклоп облечена во оклоп
