Опрема за затворен метал од типот на кутија фиксен метал

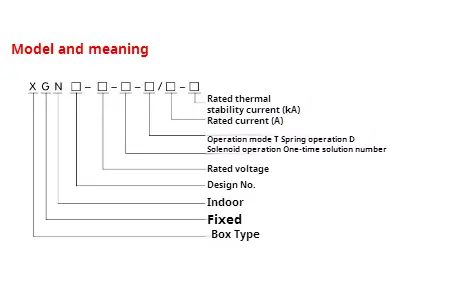

● Значење на моделот

● Главно технички параметри на опремата за фиксен метал од типот на кутија XGN2-12

◆ Структура

Оваа опрема за затворен метал од типот на кутија XGN2-12 е метална структура на затворена кутија, а рамката за опрема е заварена со аголен челик. Опремата е поделена во просторија за прекинувачи, автобуска просторија, кабелска просторија и реле просторија по челични плочи, а работата на главните компоненти во опремата може да се набудува преку прозорецот за набудување и ламбата за осветлување на фасадата. Со цел да се подобрат техничките перформанси на опремата, редизајнирани се главните компоненти (како што се прекинувачи и ротациони исклучувачи). Според распоредот на фиксната опрема за затворен метал од типот XGN2-12, релеи може да се инсталираат во просторијата за реле, релеите на сигналот, што укажуваат на инструменти, сигналните светла можат да се инсталираат на вратата, а просторијата за инсталација и операција на прекинувачот за пренесување, со автобуската просторија на задниот дел и кабелската просторија во долниот дел, така што корисниците можат да ги поврзат жиците. Предниот дел е просторијата за прекинувачи на колото, што е погодно за одржување на опрема. Погледнете на Слика 1 и Слика 2 и Прирачникот за производи за внатрешниот механизам на опремата.

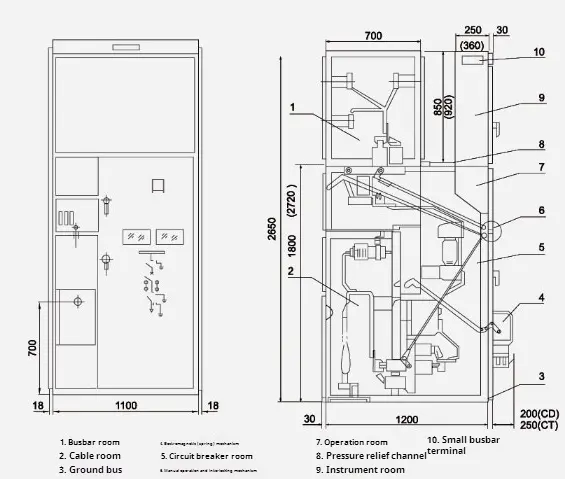

● xgn □ -12/07d цртеж на преглед

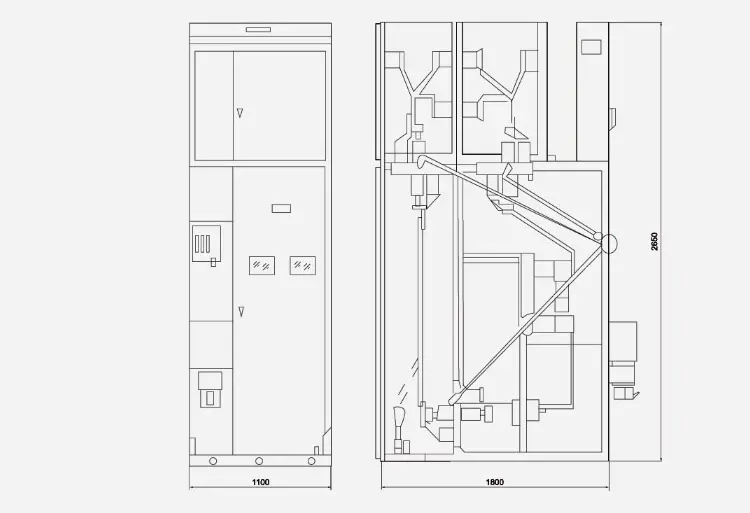

● XGN □ -12 (излез на бајпас кабел)

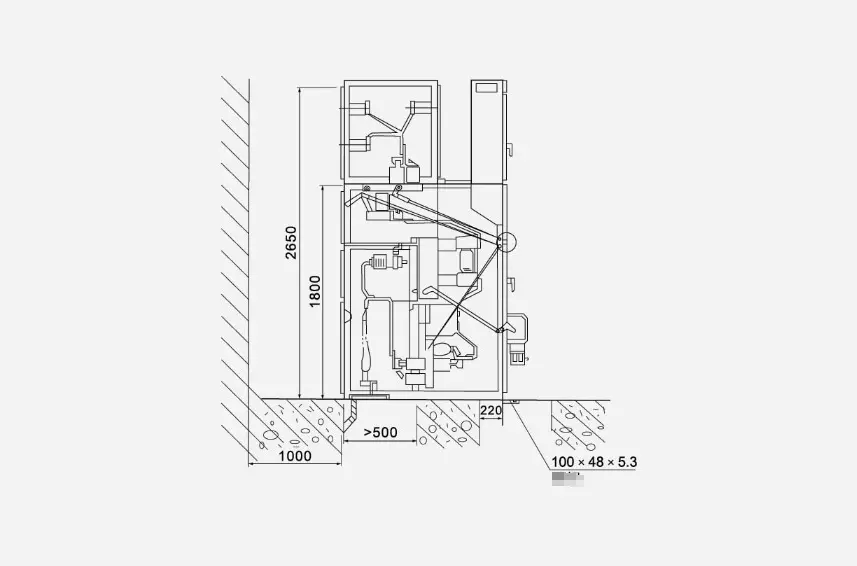

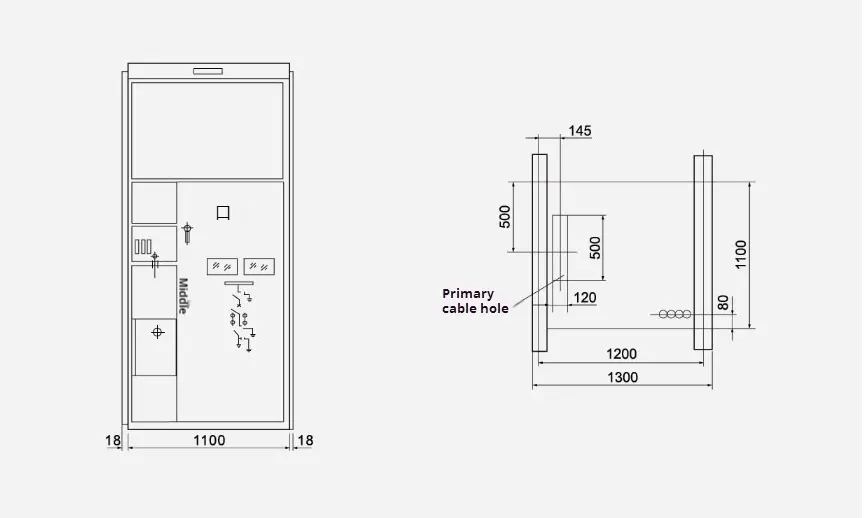

● Цртеж за инсталација на целокупната димензија
