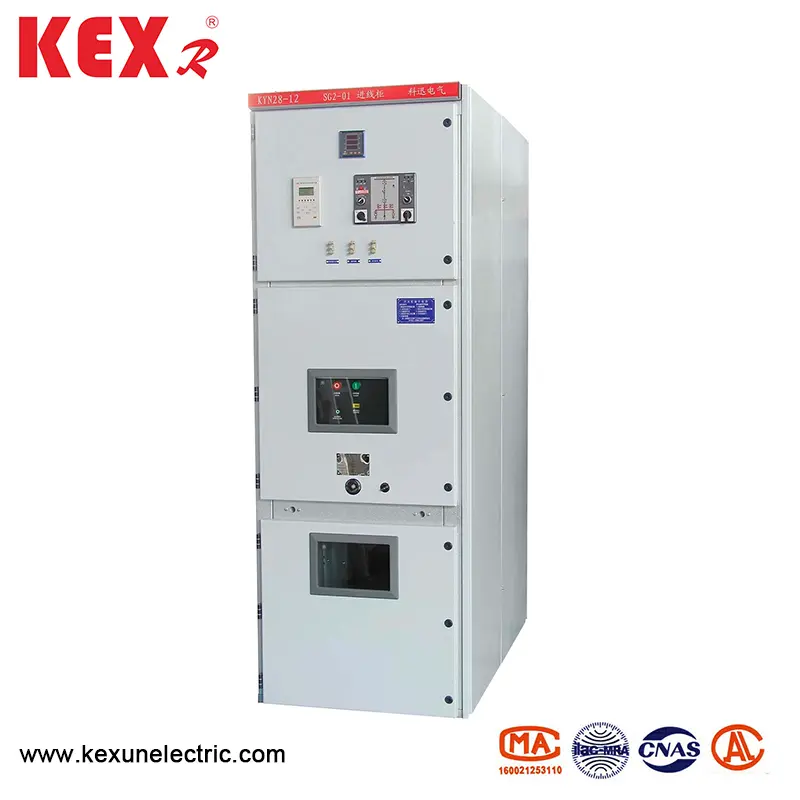

Метал затворен прекинувач за метал со облик на оклоп, облечена во облик на оклоп

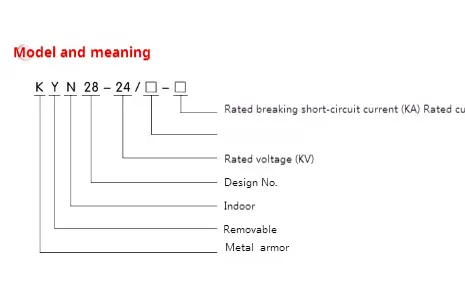

● Значење на моделот

● Услови за употреба

◆ Услови за нормална употреба

▶ Температура на околината: -15 ~ 40 ℃, а просекот во рок од 24 часа помалку од 35.

▶ Влажност: Просечна дневна влажност помала од 95%; Просечната месечна влажност помала од 90%;

▶ Притисок на пареа ： Просечниот притисок на пареа на ден не е повеќе од 2,2kpa - просечниот месечен притисок на пареата на водата не смее да надмине 1,8kpa ；;

▶ Надморска височина: Висината на металниот метал со метал со метал со облик на оклоп треба да биде помала од 1000 м

▶ Околниот воздух не е очигледно загаден од прашина, сол, корозивен и/или запалив гас, пареа или спреј со сол;

▶ Вибрациите или движењето на земјата од надворешната страна на опремата за префрлување и контролната опрема може да се игнорира

▶ Амплитудата на електромагнетно мешање предизвикана во секундарниот систем не надминува 1,6kV.

◆ Посебни услови за употреба

Кога се користи под нормални услови на животната средина надвор од оние наведени во GB/T1022, компанијата и корисниците можат да преговараат и да постигнат договор за посебни услови за работа.

Со цел да се спречи кондензација, металниот метал со метал со метал со облик на оклоп

е опремено со грејач, кој треба да се стави во употреба кога прекинувачот е во состојба на подготвеност. Исто така, треба да се посвети внимание за ставање на грејачот во функција кога прекинувачот е во нормална работа.

● Технички параметар на метал затворен прекинувач за метал со облик на оклоп

● Краток опис на структурата

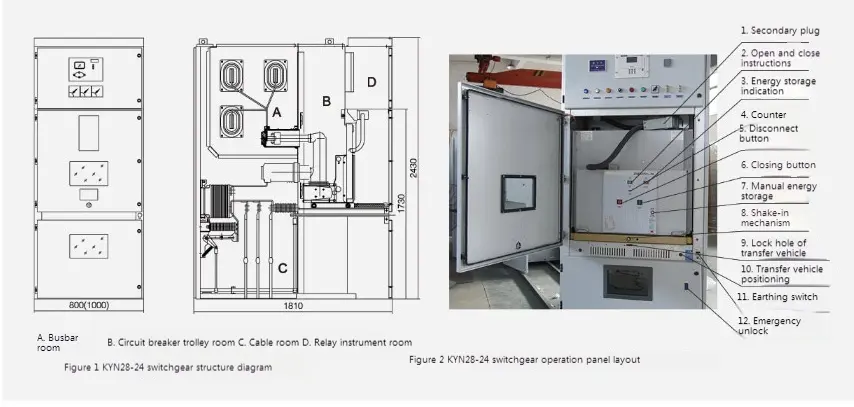

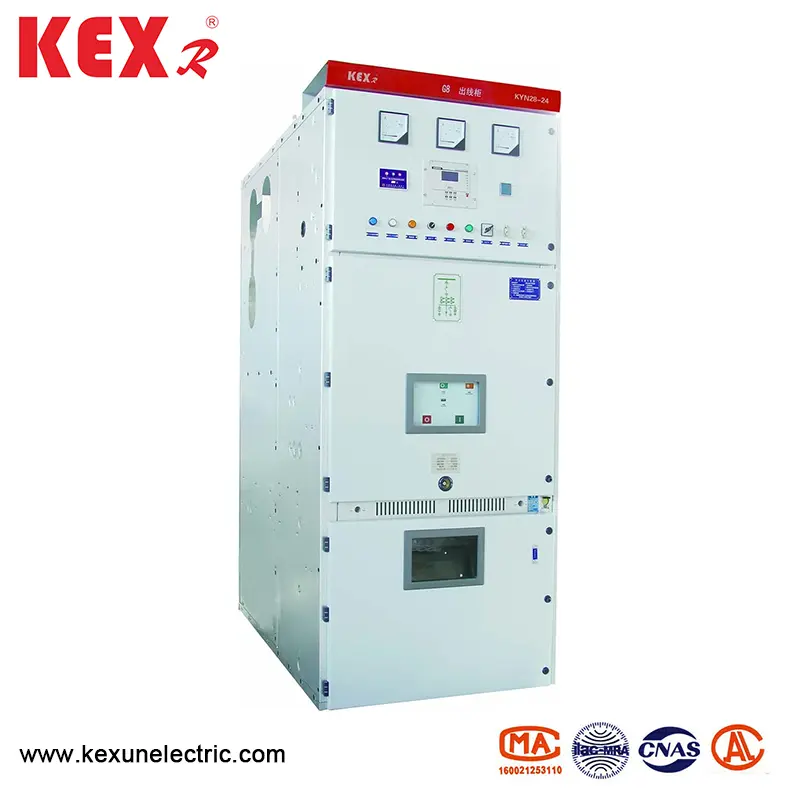

Металниот прекинувач за метал со облик на оклоп со облик на обложување на типот Kyn28-24 се состои од кабинет и отстранливи делови (попознати како картичка). Прекинувачот е поделен на неколку функционални прегради со метални партиции, како што се автобуска просторија, просторија за прекинувачи на кола, кабелска просторија и просторија за реле за инструменти. Отстранливи делови од Switchgear можат да бидат опремени со вакуумско коло за прекинувач, Handcart за напон, Handcart, Handcart Arrester, Handcart за изолација и Handcart Hands.

● Карактеристики на главните компоненти

◆ Школка

Школка од метална опрема за затворен прекинувач со облик на оклоп со облик на обложување Kyn28-24 е изработена од увезена челична плоча обложена со алуминиум-ZINC, која е обработена од машинската алатка CNC и е направена со повеќекратен процес на преклопување. Целиот кабинет има голема прецизност и силна отпорност на корозија и отпорност на оксидација, а заради усвојување на повеќекратна технологија за преклопување, кабинетот е полесен по вкупна тежина, повисока во механичка сила и убава по изглед од другите слични ормани за опрема. Кабинетот усвојува склопена структура, која е поврзана со врба орев и завртка со голема јачина, така што циклусот на обработка и производство е скратен, деловите се универзални, подот просторот е мал, а организацијата на производство е удобна.

◆ Раководствената картичка

Скелетот за раце е изработен од тенка челична плоча и се собра со машинска алатка CNC. Работникот и кабинетот имаат голема прецизност на совпаѓање, а механичкиот блок е безбеден, сигурен и флексибилен. Работното место може да се подели на рамка за прекинувачи на колото, Handcart Transformer за напон, мерлива рачна картичка, Handcart за изолација, итн. Рачни картички со исти спецификации можат слободно да се менуваат. Работното место има позиција за исклучување/тест и работна позиција во кабинетот, а секоја позиција има уред за позиционирање. За да се обезбеди сигурно блокирање. Сите видови на картички се придвижуваат и се повлекуваат со завртки, кои се лесни и флексибилни за работа и погодни за персоналот на должност. Кога картичката треба да се отстрани од кабинетот, може полесно да се извади со специјален камион за трансфер за разни инспекции и одржување. Кога автомобилот што работи со картички се транспортира во просторијата за прекинувачи на колото на кабинетот, тој може со сигурност да се заклучи во положбата на исклучување/тестот, а светлината на индикаторот за положба на кабинетот ја покажува својата позиција. Само откако ќе се заклучи лична карта, може да се разниша механизмот за погон на погон на завртки за да се притисне количката на работната позиција. Кога рачката ќе ја достигне работната позиција, оперативната сила на рачката на погонот одеднаш се зголемува и не може да се ротира, а соодветната светлина на индикаторот за позиција ја покажува нејзината позиција. Механичкото блокирање на картичката може со сигурност да обезбеди дека прекинувачот може да се затвори само кога картичката е во работна позиција или позиција на тестот; Покрај тоа, картичката може да се движи само кога прекинувачот е во состојба на отворање.

◆ Одделение

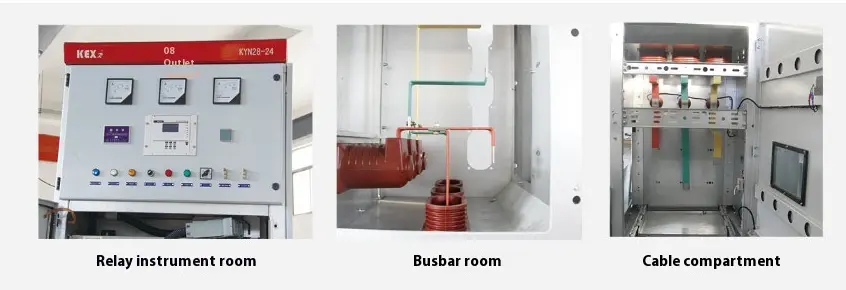

Главните електрични компоненти на Switchgear се во нивните независни прегради, имено: просторија за рачни картички, автобуска просторија, кабелска просторија, просторија за реле за инструменти, итн. Нивото на заштита на секој оддел достигнува IP2X. Освен просторијата за реле -инструменти, другите три оддели имаат канали за олеснување на притисокот, соодветно. Поради средниот вид, просторот на кабелска просторија е значително зголемен, така што опремата може паралелно да поврзува повеќе кабли.

▶ Автобуски оддел А: Главниот автобус е поврзан со единечно спојување, кој е фиксиран со гранка автобус (статички контакт кутија) и главен ракав за изолација на автобуси. Главниот автобус и вратоврска автобус се бакарни шипки со правоаголен пресек, а двојните автобуски шипки се користат за товар на тешка струја. За посебни потреби, автобусот може да биде покриен со ракав што може да се намали на топлина и прилагодената кутија за изолација на капакот. Изолационите грмушки се инсталираат помеѓу автобусите на соседните ормани, кои можат ефикасно да ја ограничат несреќата во одделот без да се шират во други ормани во случај на внатрешен лак.

▶ Одделот за прекинувачи на кола Б: шините се инсталираат од двете страни на одделот за рачна картичка да се пресели од позицијата OFF/TEST во работната позиција во кабинетот. Поделбата (вентилот) на статичкото поле за контакт е инсталирана на задниот wallид на просторијата за раце. Кога картичката се движи од позицијата OFF/TEST во работната позиција, горните и долните вентили на устата на статичкото поле за контакт автоматски се отвораат во врска со Handcart. Кога се движите во спротивна насока, вентилот автоматски ќе се затвори сè додека рачката не се повлече на одредена позиција и безбедно ја покрива статичката контактна кутија, со што се формира ефикасна изолација. Бидејќи не постои врска помеѓу горниот вентил и долниот вентил, вентилот од живата страна може да се заклучи за време на одржувањето, со што се осигура дека персоналот за одржување не го допира живото во живо. Работното место може да се управува и кога ќе се затвори вратата од просторијата за прекинувачи на колото. Преку прозорецот за набудување на вратата, можете да ја набудувате положбата на картичката во одделот, упатствата за отворање и затворање и состојбата со складирање на енергија.

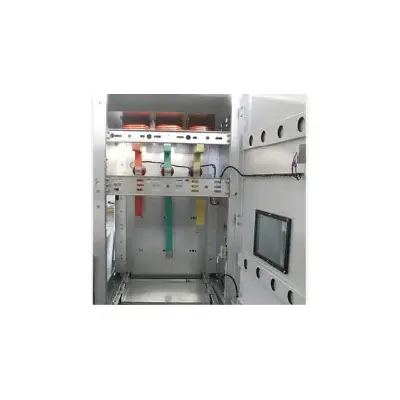

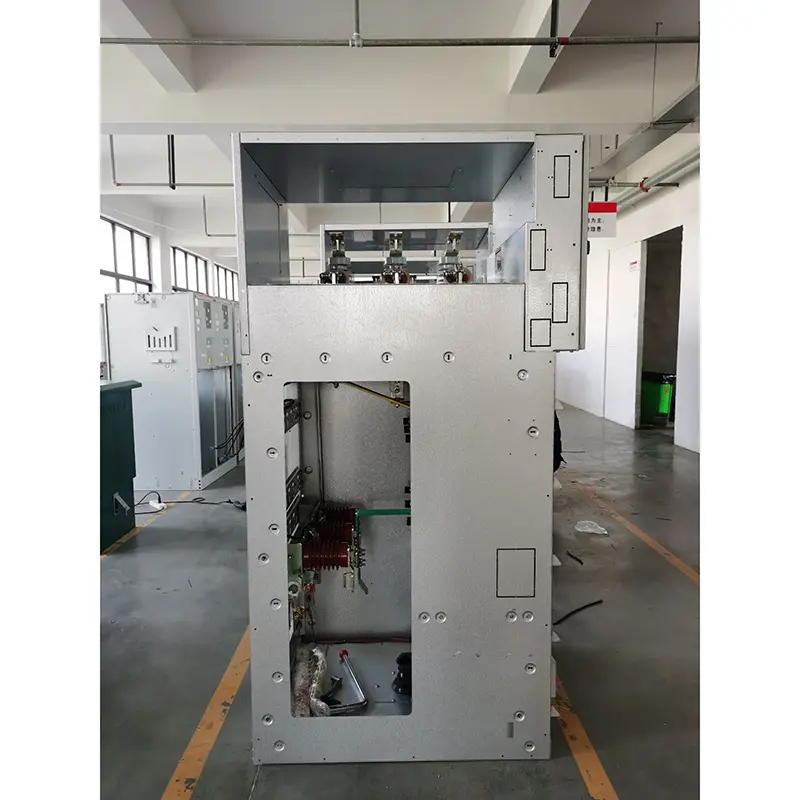

▶ Кабелски оддел C: Kyn28-24 од типот на оклоп на облик на обложување на облик на метал затворен прекинувач е изграден во средина, така што кабелскиот оддел има голем простор. Тековниот трансформатор и прекинувачот за заземјување се инсталираат на задниот wallид на одделот (прекинувачот за заземјување може да се инсталира и во средината на кабинетот на прекинувачот според потребите на клиентот), а молњата се инсталира во долниот дел од одделот. Откако ќе се отстранат рачката и како екстрактивна хоризонтална партиција, конструкторите можат да влезат во кабинетот од предниот дел за инсталација и одржување. Проводниците за поврзување на кабелот во кабелската просторија може да се поврзат паралелно со 1-3 кабли по фаза, а 6 кабли можат да се поврзат паралелно со секоја фаза кога е потребно. Одвојната плоча за запечатување на метална плоча или плочата за запечатување на не-магнетна метал се подготвува на дното на кабелскиот оддел за да се обезбеди удобна конструкција.

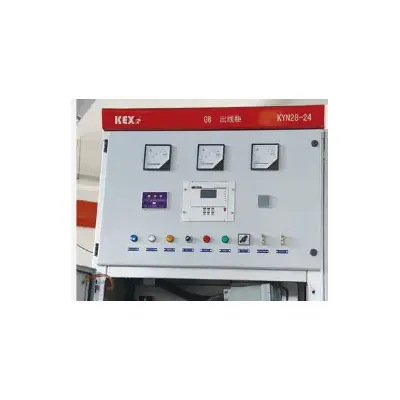

▶ Релеста на инструментите Д: Компоненти за заштита на реле, инструменти, индикатори за приказ во живо и секундарна опрема со посебни барања може да се инсталираат во просторијата за реле -инструменти. Контролната линија е поставена во трупот, а трупот има метална плоча за покривање, која може да ја изолира секундарната линија од компонентите со висок напон. Левиот преден трупење е резервирано за олово и олово на контролни кабли, а соодветните делови на долната плоча се обезбедени со секундарни жици и дупки за навој на кабел. На горната плоча на просторијата за реле -инструменти, има и мала дупка за автобуски премин што е погодна за градба. При жици, горната плоча на капакот на просторијата за инструменти може да се отвори за да се олесни инсталацијата на малиот автобус.
