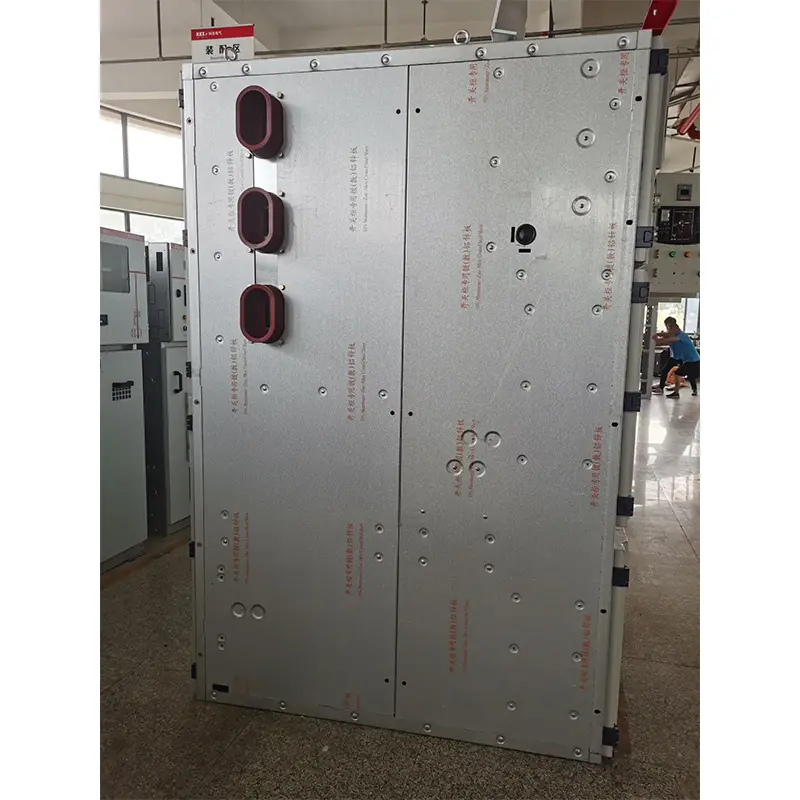

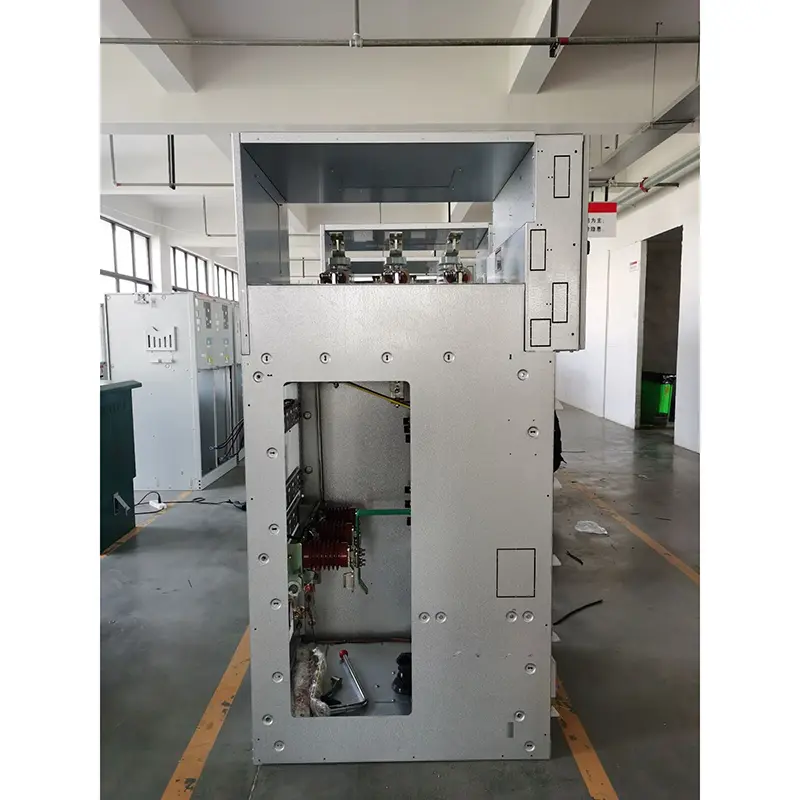

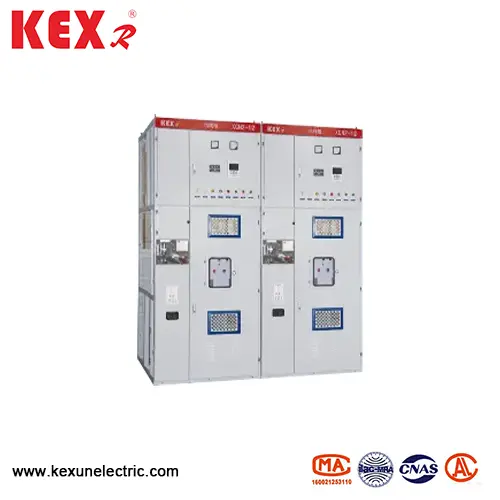

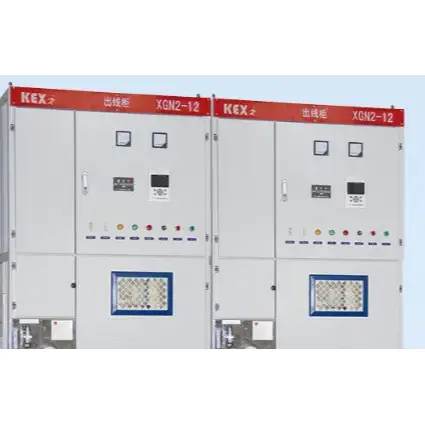

Тип на кутија фиксен метал затворен прекинувач

● Користење на услови

▶ Амбиенталната температура на XGN2-12 тип на кутија тип фиксна метал затворен прекинувач треба да биде

-25 ~ 40 ℃ (затворен)

▶ Надморска височина: Под 1000м

▶ Дневната просечна релативна влажност не е повеќе од 95%, а месечната просечна релативна влажност не е повеќе од 90%

▶ Земјотресот не смее да ја надминува големината 8

▶ Фиксниот метал со фиксна метал од типот XGN2-12, фиксниот метал затворен прекинувач треба да се инсталира на место ослободено од пожар, експлозија, сериозно загадување, хемиска корозија и насилна вибрација.

● Технички параметар

◆ Анти-грешки уред

Функцијата на „Пет превенции“ е да се спречи прекинувачот да се подели и да се затвори по грешка; Спречи погрешно оптоварување и погрешно работење на изолациониот прекинувач; Спречете го прекинувачот за заземјување од затворање кога ќе се наплати; Спречете го прекинувачот за заземјување да биде вклучен кога е затворен; Спречете го да влезете во наполнетиот интервал по грешка.

This XGN2-12 type Box Type Fixed Metal Closed Switchgear adopts the compulsory mechanical locking mode, and the locking device is composed of main components such as support, disc, panel, locking plate, handle, connecting rod, etc., which has the characteristics of reliable performance, complete functions, simple structure and convenient operation, thus achieving the "five precautions" simply and effectively:

▶ Контролниот прекинувач (прекинувач kW) со црвен и зелен флоп се користи во шемата за прекинувач на колото за да се спречи прекинувачот да биде поделен и затворен по грешка

▶ Само откако ќе се скрши прекинувачот навистина, малата рачка се извлече од позицијата „работна“ и да се сврти кон положбата „кршење и заклучување“; Отворање и затворање на изолациониот прекинувач; Спречете го прекинувачот за исклучување со 7 оптоварување од отворање и затворање. Реверзибилноста на заклучување и анти-заклучување има двојни функции против мисооперација, односно кога малата рачка е во положбата „заклучување“, само горните и долните исклучувачи можат да бидат вклучени и исклучени, но прекинувачот не може да се вклучи и исклучи, со што се избегнува погрешна постапка на прекинувачот на кола

▶ Кога прекинувачот на колото и горните и долните исклучувачи се во затворена состојба, а малата рачка е во „работна“ положба, предните и задните врати на кабинетот не можат да се отворат, за да ги спречат да влезат во интервалот во живо по грешка

▶ Кога не се отвораат горните и долните исклучувачи, прекинувачот за заземјување не може да се затвори, а малата рачка не може да се сврти од положбата „кршење и заклучување“ во положбата „одржување“, што може да спречи жица за заземјување да биде обесена со електрична енергија со електрична енергија

▶ Ако прекинувачот за заземјување не е отворен, горните и долните исклучувачи не можат да се затворат, што може да спречи жицата за заземјување да ги затвори горните и долните исклучувачи.

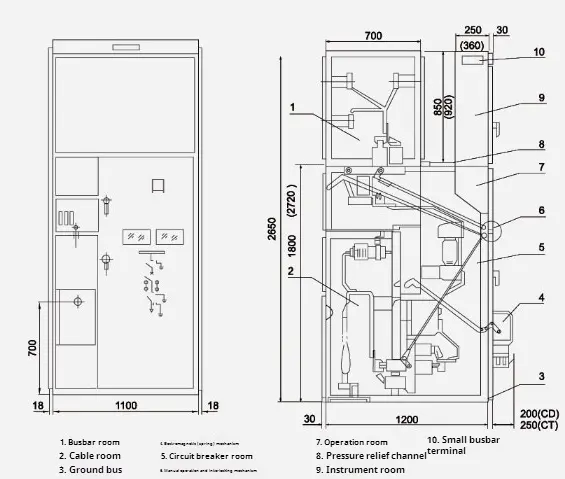

● xgn □ -12/07d цртеж на преглед

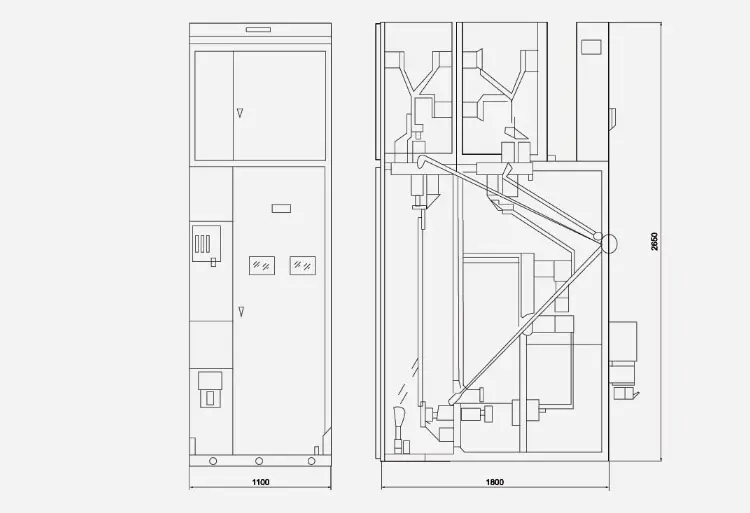

● XGN □ -12 (излез на бајпас кабел)

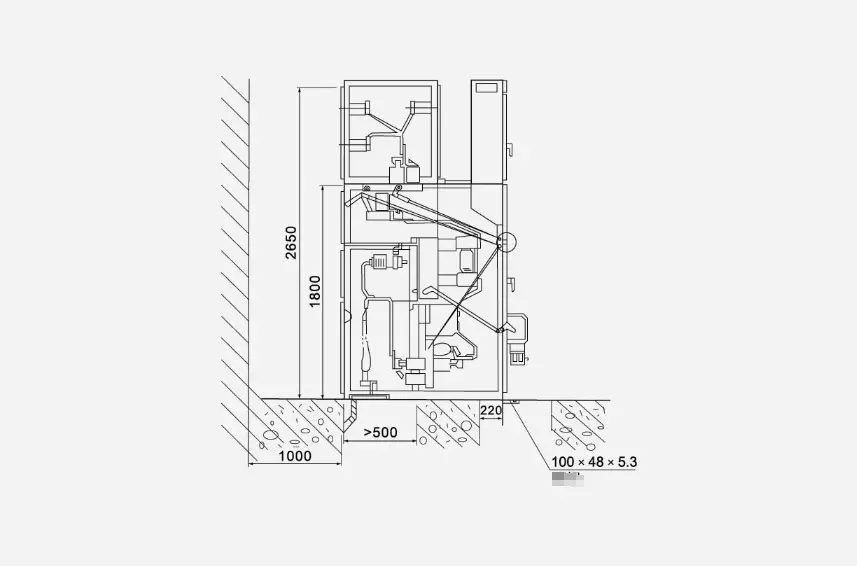

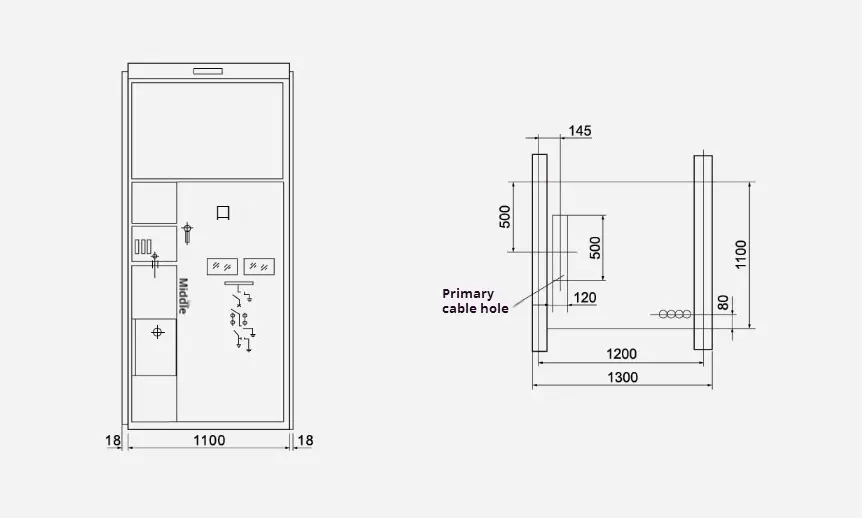

● Цртеж за инсталација на целокупната димензија
