HV Switchgear

● Користење на услови

▶ Температура на воздухот: -10 ~ 40 ℃;

▶ Надморска височина: Под 1000м

▶ Влажност: Релативна влажност: дневниот просек помалку од 95%, а месечниот просек не е повеќе од 90%

▶ Притисок на водена пареа: дневната просечна вредност не е повеќе од 2,2kpa, а месечната просечна вредност не е повеќе од 1,8kpa ；; Кога температурата паѓа одеднаш, може да се појави кондензација, придружена со загадување. Овој производ е погоден за следниве две услови на животната средина кои се потешки од нормалните услови:

(1) Кондензацијата не е честа (не повеќе од двапати месечно во просек) и е малку загадена;

(2). Општо, нема кондензација (во просек не повеќе од двапати годишно), што е сериозно загадено

▶ HV Switchgear е погоден за груби места каде што нема опасност од пожар и експлозија, а сериозното загадување е доволно за да ги кородира металите и да уништи изолација

▶ Преклопникот KYN28-12 Type HV е погоден за места каде што нема насилни вибрации, испакнатини и вертикална склоност не надминува 80.

Забелешка:

(1) HV Switchgear овозможува складирање и транспорт на -30

(2) Кога надморската височина надминува 1000м, таа се постапува според Б/2102 „Технички барања за електричен апарат со висок напон со употреба на области на надморска височина“; Кога надморската височина не надминува 2000м, не треба да се преземат мерки за помошна опрема со низок напон;

(3) Кога вистинските услови за употреба се различни од горенаведеното, ќе се преговара и од корисникот и производителот.

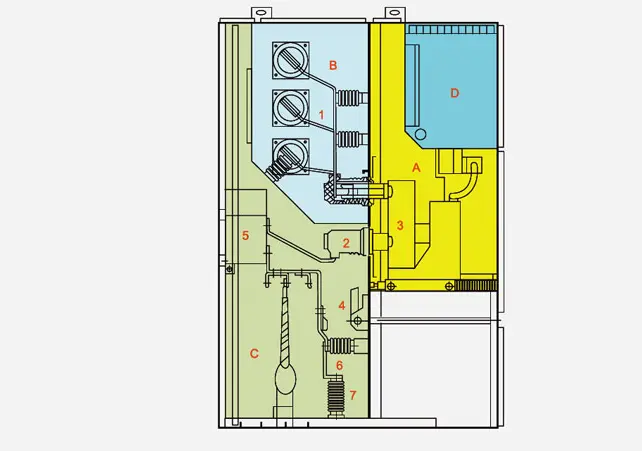

◆ HV Switchgear се состои од два дела: фиксен кабинет и делот што може да се повлече (кратко време) (види слика за шематскиот дијаграм на HV Switchgear структурата на структурата). Школката на кабинетот на кабинетот на прекинувачот и преградите на секоја функционална единица се забранети со челични плочи обложени со алуминиум-цинк. Нивото на заштита на Switchgear Shell достигнува IP4X, а нивото на заштита на секоја табла за партиција на одделот и вратата на прекинувачот на колото е P2X кога е отворена. Switchgear Kyn28-12 Type HV може да биде опремен со Handcart за прекинувач на вакуумско коло на VS1, Zn 12V вакуум и вакуумски контакт со вакуум, и VC Vacuum Contactor, произведен од компанијата ABB. Прекинувачот може да се инсталира во двојни ормани, односно во аранжманот за враќање на грбот. Инсталацијата и дебагирањето на кабинетот на прекинувачот може да се изврши во предниот дел, така што кабинетот на прекинувачот може да се инсталира на идот. Најголемата предност за инсталирање на идот е да го зачувате подот. Покрај тоа, HV-прекинувачот може да се инсталира без wallидот, односно двостраниот тип на одржување. Распоредот на внатрешната структура на двајцата е неконзистентен, а нејзината предност е погодно одржување.

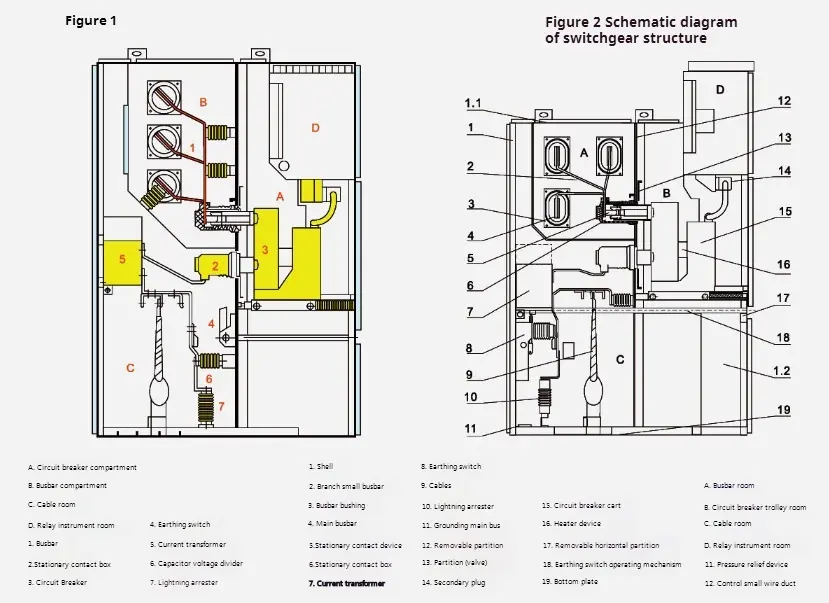

Structur Структура на HV Switchgear

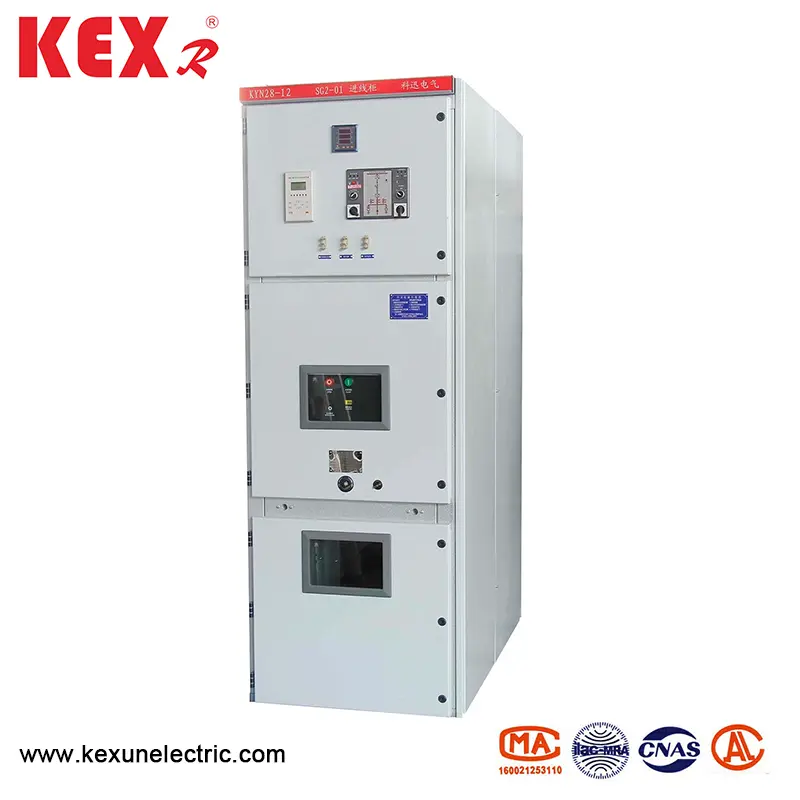

◆ Преглед на прекинувачот HV HV Type KYN28-12

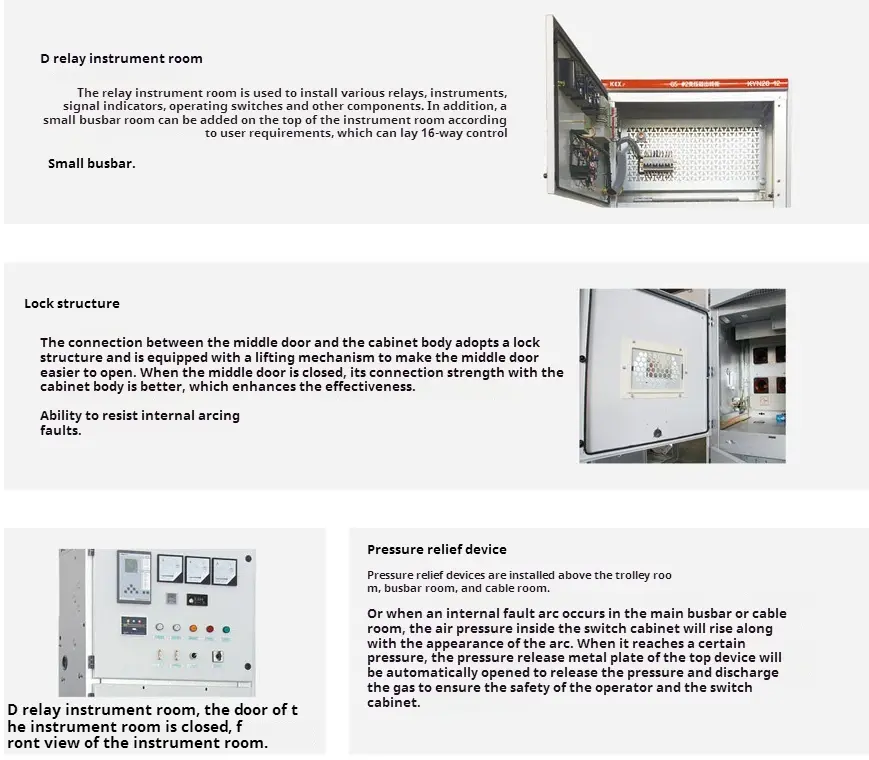

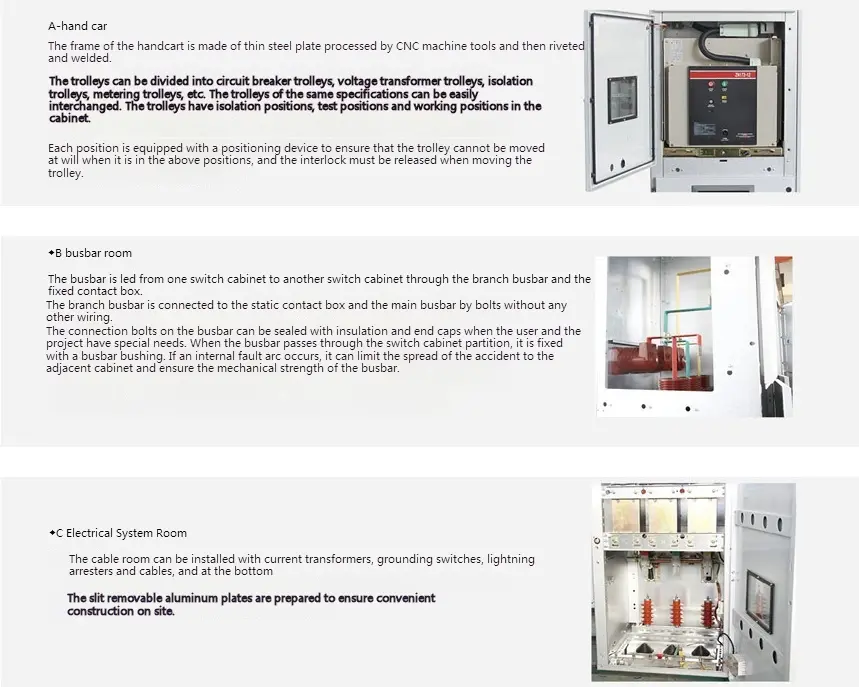

Кабинетот обвивка и поделба на HV Switchgear се изработени од алуминиум-цинк обложени челични плочи или челични плочи, забранети откако ќе бидат обработени и свиткани од CNC машински алати, а собраниот кабинет за прекинувачи може да ја одржи униформноста во големина. Челична плоча обложена со алуминиум-цинк има силни ефекти против корозија и антиоксидација и поголема механичка јачина од истата челична плоча. Внатрешноста на HV Switchgear е поделена на 1. Handcart Room 2. Автобуска просторија 3. Кабелска просторија 4. Реле -инструменти со простории за реле, а школка на секоја единица има независно заземјување. Вратите на прекинувачот се испрскаат со електростатска пластика за да ги направат нивните површини да имаат предности на отпорност на удар, отпорност на корозија и прекрасен изглед (бојата може да ја прилагоди корисниците).

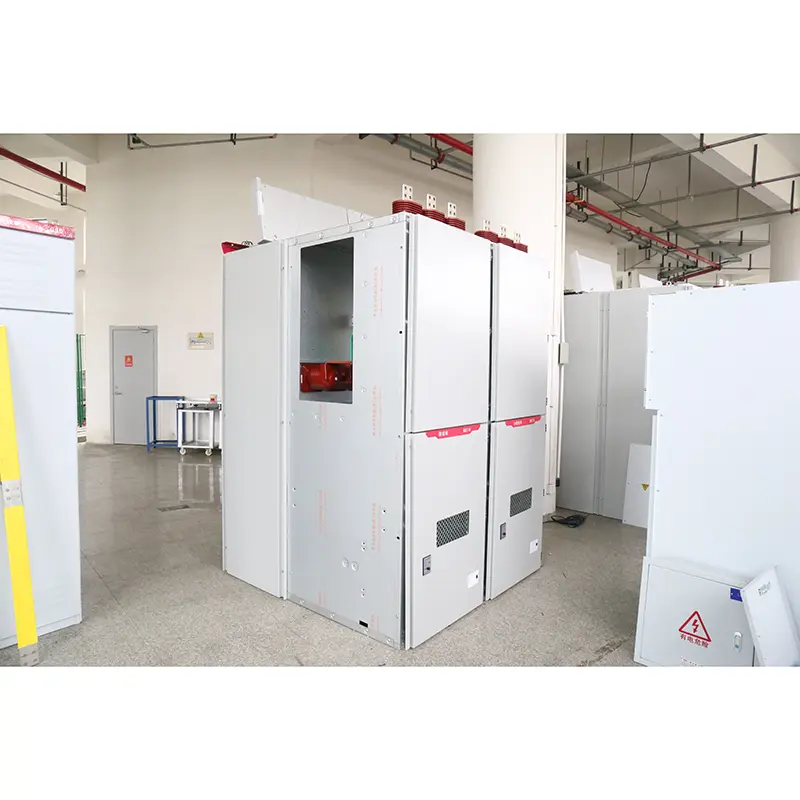

◆ Школка и партиција

Школка и поделба на прекинувачот HV HV од типот Kyn28-12 се изработени од висококвалитетни увезени алуминиумски обложени цинк челични плочи, кои се забранети откако ќе бидат свиткани од CNC машински алати, така што собраната HV прекинувач може да ја одржи униформноста во големина. Има силна отпорност на корозија и отпорност на оксидација и има поголема механичка јачина од истата челична плоча. HV Switchgear е поделен на просторија за раце (одделение за прекинувачи), автобуска соба, кабелска соба и просторија за реле за инструменти (просторија за низок напон) со партиција. Школка на секоја единица е независно заземјена.

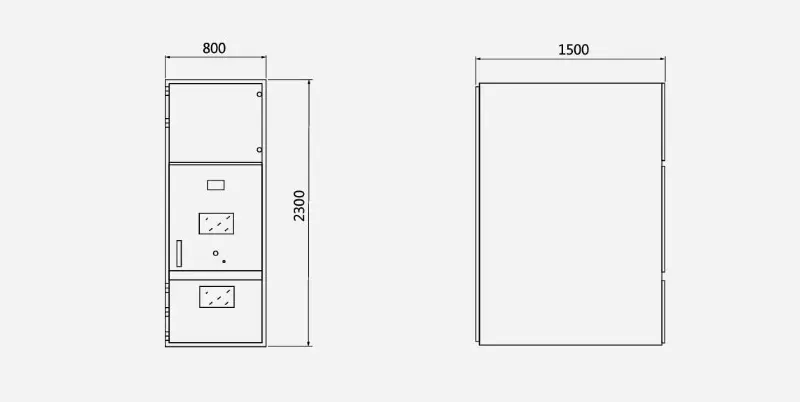

◆ Димензиите на прегледот на HV Switchgear се како што се омаловажува
