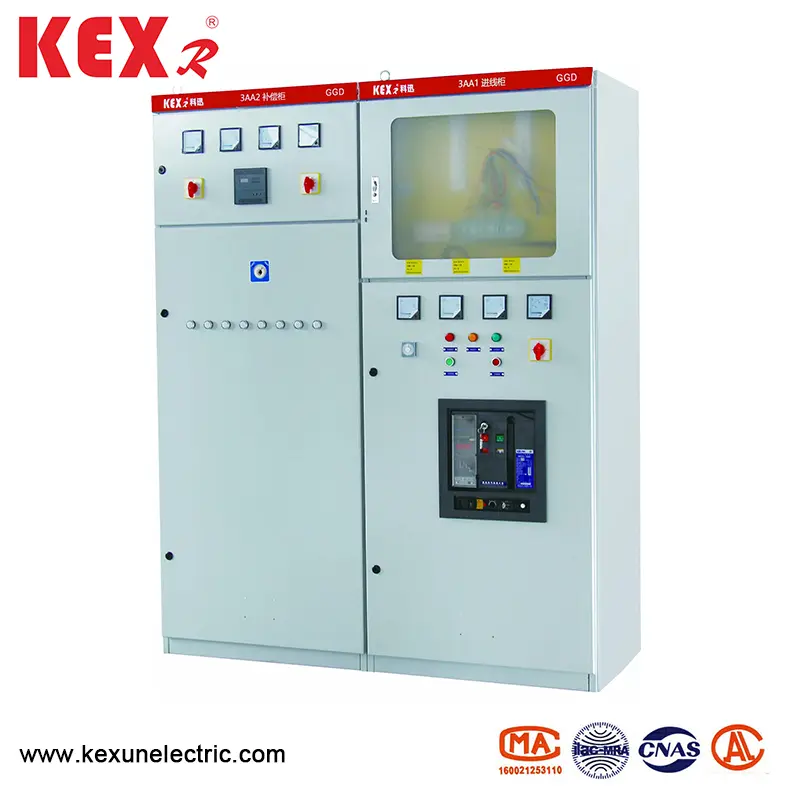

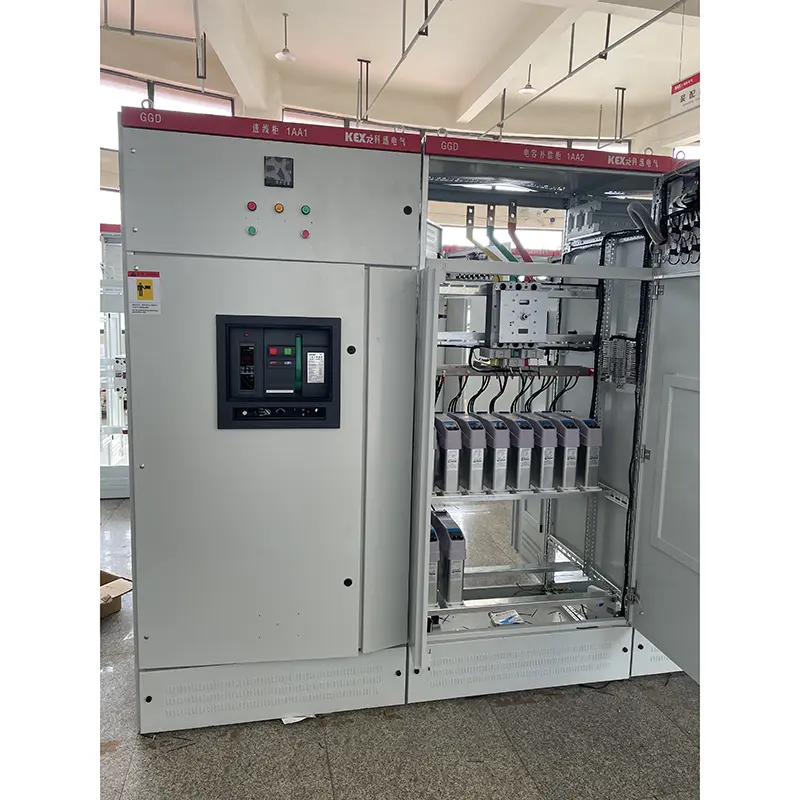

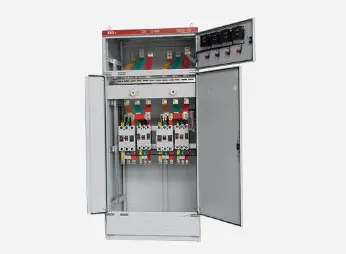

Кабинет за дистрибуција на низок напон на наизменична струја

● Површина на примена

Кабинетот за дистрибуција на ниско напон на GGD AC е нов вид на кабинет за дистрибуција со низок напон, дизајниран според принципот на безбедност, економија, рационалност и сигурност според барањата на надлежните претпоставени на Министерството за енергија и поголемиот дел од корисниците на електрична енергија и одделите за дизајн. Производот има карактеристики на висок капацитет на кршење, добра динамична и термичка стабилност, флексибилна електрична шема, удобна комбинација, серија, силна практичност, романска структура и високо ниво на заштита и може да се користи како ажуриран производ на прекинувачот со низок напон. Кабинетот за дистрибуција на низок напон на GGD AC е во согласност со прекинувачот и контролата на низок напон на IEC439, GB7251 Switchgear и други стандарди.

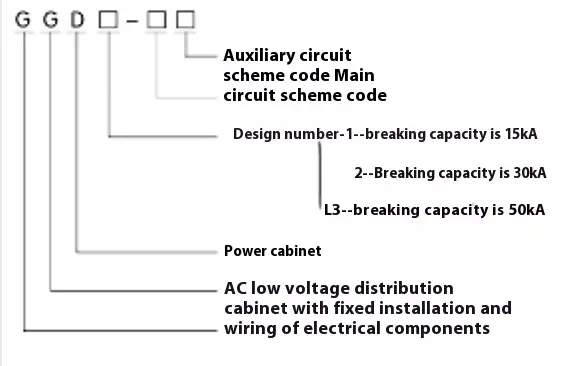

● Значење на моделот

● Електрични перформанси

◆ Основни електрични параметри

◆ Шема на главно коло

Постојат 129 шеми и 298 спецификации за главното коло на кабинетот за дистрибуција на низок напон GGD AC (со исклучок на шемите и спецификациите добиени од функционалните промени на помошните кола и промените на контролниот напон). Меѓу нив, GGD1 има 49 шеми и 123 спецификации. GGD2 има 53 шеми и 107 спецификации. GGD3 моделот има 27 шеми и 68 спецификации Главната шема на кола беше избрана со барање на мислењата на поголемиот дел од одделите за дизајн и употреба, со што се зголеми шемата потребна од електрани. Оценета струја на 3150a, погодна за дистрибутивни трансформатори од 2000kVA и подолу. Покрај тоа, за да се задоволат потребите на реактивна компензација на електрична енергија, дизајнирани се кабинети за компензација на преносот GGJ1 и GGJ2, со 4 шеми на главни кола и вкупно 12 спецификации.

◆ Шема на помошни кола

Дизајнот на помошното коло е поделен на два дела: шемата за напојување и шемата на електраната. Има доволно простор во кабинетот BGD за инсталирање на секундарни компоненти. Во исто време, NLS исто така разви специјален трансформатор LM23D за да ги задоволи потребите на електраните и специјалните корисници при приложување на заштитата на реле.

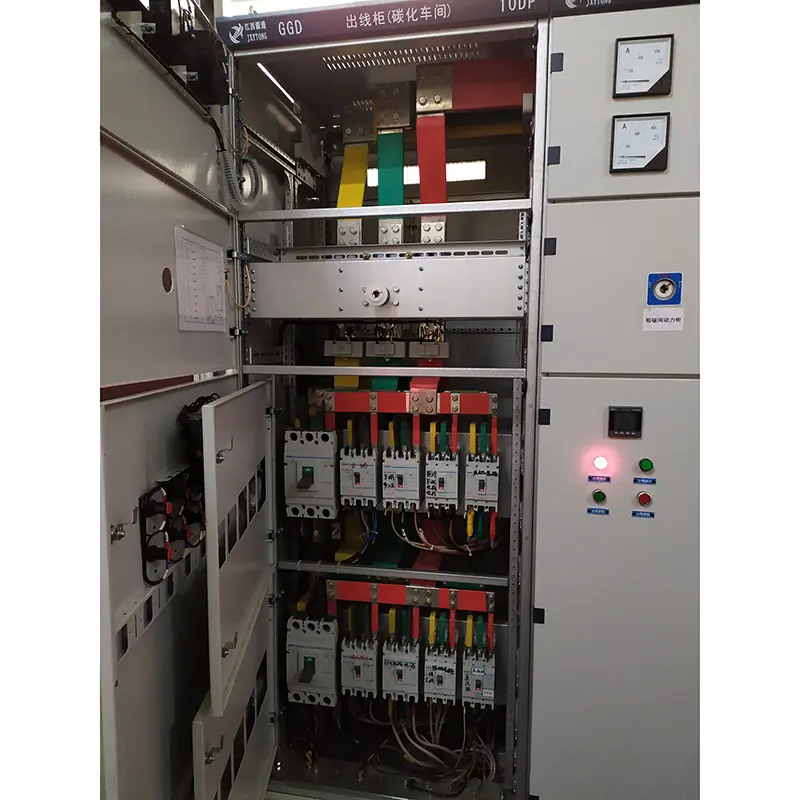

◆ Главен автобус-бар

Со оглед на односот на цената и изводливоста на замена на бакар со алуминиум, може да се користи единечен алуминиумски автобус кога номиналната струја е под 1500A, а двоен бакар автобус може да се користи кога номиналната струја е над 1500 A. Производителот го произведува прототипот според оваа регулатива и го поминува тестот за типот. Се разбира, производителот исто така може да го замени алуминиумскиот автобус со бакарен автобус со ист тековен капацитет според барањата на корисниците. Површините на преклопување на автобусите се третираат со процес на калај за езерцето

◆ Избор на електрични компоненти

▶ Кабинетот за дистрибуција на низок напон на типот GGD тип главно усвојува напредни електрични компоненти кои можат да бидат масовно произведени во Кина. Во исто време, според принципот на економија и рационалност, некои достапни стари производи, како што се DZ10D и D220, се резервирани на премисата на целосно разгледување на изводливоста, а застарените производи не се избрани.

▶ Преклопниците со ротирани ножеви HD13BX и HS13BX Ротари се специјални компоненти дизајнирани од NLS за да ги задоволат потребите на уникатната структура на кабинетот BGGD. Тие го менуваат режимот на работа на механизмот и ги задржуваат предностите на старите производи и се практични електрични компоненти.

▶ Ако одделот за дизајн избира нови електрични компоненти со подобри перформанси и понапредна технологија според потребите на корисниците, кабинетот за дистрибуција на низок напон на GGD тип AC има добра флексибилност на инсталацијата, и генерално нема да предизвика потешкотии во производството и инсталацијата заради ажурирање на електрични компоненти.

▶ За понатамошно подобрување на динамичката стабилност на главното коло, NLS дизајнираше ZM комбинирана стегач за автобуси и поддршка за изолација за GGD кабинетот. Стегачот на автобуската лента е изработена од материјал со висока јачина и висока пламен-ретардант PP0, кој има висока јачина на изолација, добри само-приклучоци и уникатна структура. Може лесно да се комбинира во единечна стегачка лента за автобуси или двојна стегачка лента за автобуси само со прилагодување на градежниот блок. Поддршката за изолацијата е обликуван од типот на ракав со ниска цена и голема јачина, што го решава дефектот на недоволно растојание од лази на стари производи.

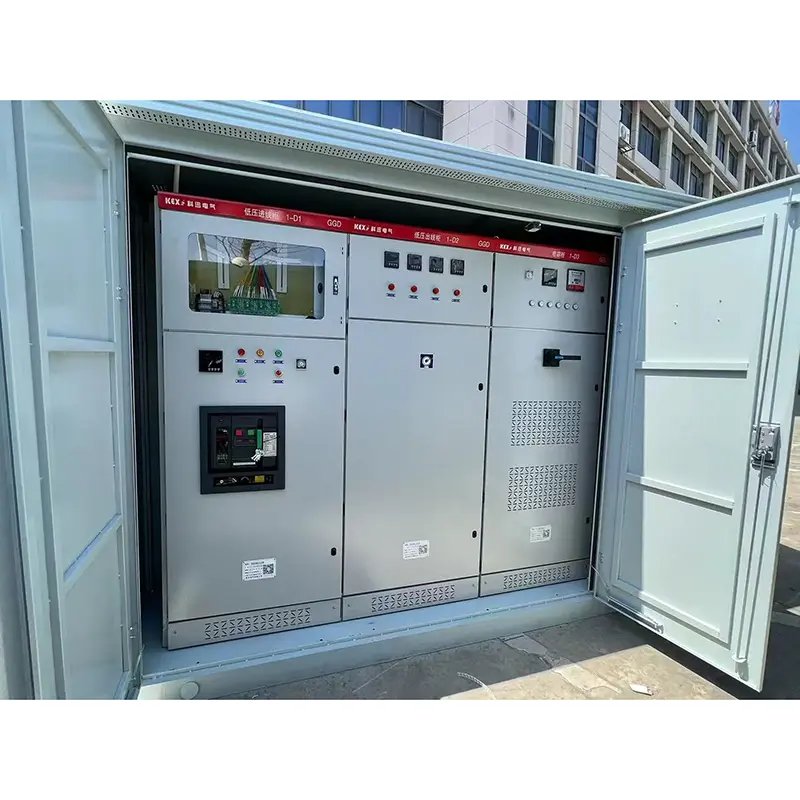

● Инсталација и употреба

Откако производот ќе пристигне на местото на примање, прво треба да провери дали пакувањето е недопрено и да ги извести релевантните оддели за да ги пронајдат причините за време кога се наоѓаат проблемите. За производи што не се инсталирани веднаш, тие треба да бидат поставени на соодветни места според одредбите за услови за нормална употреба.

◆ Инсталација на производи

 Инсталацијата на производи се врши според шематскиот дијаграм за инсталација (види прикачена слика), а основните челични канали и завртките ги обезбедуваат корисниците. Кога главниот автобус е инсталиран во цел ред со калај, површината што се преклопува треба да се санира и да се израмни, да се исчисти, да се обложи со неутрален вазелин или да преземе други мерки, а потоа да се прицврсти со завртки.

◆ Производите треба да бидат прегледани и тестирани за следниве артикли по инсталацијата и пред да бидат ставени во функција.

▶ Проверете дали горната боја на кабинетот паднал и дали кабинетот е сув и чист.

▶ Без разлика дали оперативниот механизам на електричните компоненти е флексибилен и не треба да има заглавување или прекумерна оперативна сила.

▶ Дали вклучувањето на главните и помошните контакти на главните електрични уреди е сигурно и точно.

▶ Дали односот и поларитетот на индикацијата на инструментите и трансформаторот се точни.

▶ Без разлика дали врската со автобус е добра и дали изолацијата поддржува, монтажните делови и додатоци се инсталираат цврсто и сигурно.

▶ Без разлика дали помошниот контакт ги исполнува барањата, дали спецификацијата на јадрото на осигурувачот е точна, дали вредноста на поставувањето на релето ги исполнува барањата за дизајн и дали дејството е сигурна и точна.

▶ Дали контактот на колото ги исполнува барањата на електричниот шематски дијаграм.

▶ Дали системот за заштитно коло ги исполнува барањата.

▶ Користете мегомметар од 500 волти за да ја измерите вредноста на отпорноста на изолацијата не помалку од 1 мегомметар.

◆ мерки на претпазливост за употреба

(1). Овој производ не е инсталиран против wallидот, управуван од едната страна (предната страна) и се одржува со двојни врати. Само квалификувани професионалци можат да влезат или да го отворат каналот за одржување на производот и вратата од шкаф за работа, инспекција и одржување.

(2). Прекинувачот за воздух после многу пати, ќе го направи главниот контакт локален изгореници и ќе произведува јаглеродни материи, да го зголеми отпорноста на контакт, треба да биде редовно одржување и поправка на прекинувачот за воздух според неговите упатства за работа.

◆ Производителот ги обезбедува следниве документи и додатоци при снабдување:

▶ Список за пакување

▶ Сертификат за производи

▶ Упатства за употреба

▶ Извештај за фабрички тест

▶ Релевантни електрични цртежи

▶ Копчиња за врата на кабинетот, рачки за работа и резервни делови наведени во договорот.

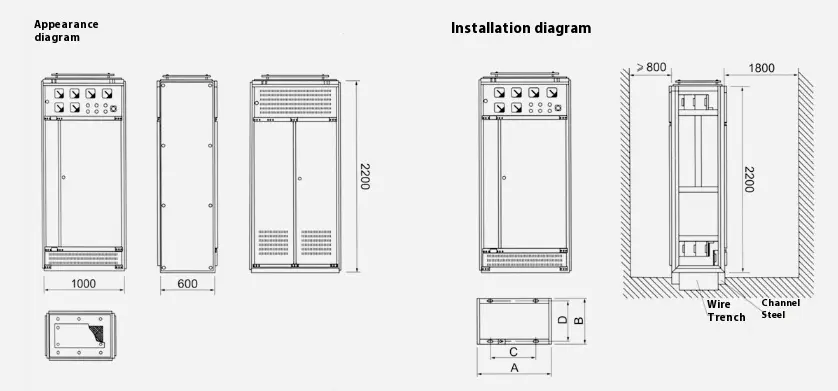

● Преглед и шематски дијаграм на инсталацијата на кабинетот за дистрибуција на низок напон од типот GGD тип AC
