Склоп за дистрибуција на низок напон на наизменична струја

● Користење на услови на прекинувачот за дистрибуција на низок напон на типот GGD тип AC

▶ Температурата на амбиенталниот воздух не треба да биде повисока од +40 ℃ или пониска од -5 ℃, а просечната температура во рок од 24 часа нема да биде повисока од +35 ℃

▶ Надморска височина на место за инсталација и употреба на затворен простор не смее да надминува 2000м ；;

▶ Релативната влажност на околниот воздух не треба да надминува 50% на највисока температура од +40 ℃, а поголема релативна температура треба да се дозволи на пониска температура (на пример, 90% на +20 ℃), со оглед дека влијанието на сомнителна DEW може повремено да се случи поради температурни промени;

▶ Кога опремата е инсталирана, склоноста со вертикалната рамнина не мора да надминува 5:

▶ Опремата треба да се инсталира на место каде што нема насилни вибрации и влијание, и каде што не е доволно за да ги кородираат електричните компоненти;

Белешка: Кога корисниците имаат посебни барања, тие можат да преговараат со производителот.

● Основни електрични параметри

● Функција за дизајн

▶ Кабинетот на прекинувачот за дистрибуција на низок напон од типот GGD тип е во форма на општ кабинет, а рамката се склопува со локално заварување со челик од ладно формиран од 8mf. Деловите на рамката и специјалните придружни делови ги обезбедува назначениот производител на челик за да се обезбеди точност и квалитет на кабинетот. Компонентите на универзалниот кабинет се дизајнирани според модуларниот принцип и има 20 дупки за монтирање. Универзалниот коефициент е висок, што може да ја натера фабриката да ја реализира пред-продукцијата, што не само што го скратува циклусот на производство, туку и ја подобрува ефикасноста на работата.

▶ Дизајнот на прекинувачот за дистрибуција на низок напон на типот GGD тип во целост ја разгледува дисипацијата на топлина во работата на кабинетот. Постојат различни броеви на слотови за ладење на горните и долните краеви на кабинетот. Кога електричните компоненти во кабинетот создаваат топлина, топол воздух се крева и се испушта низ горниот слот, додека студениот воздух постојано се надополнува во кабинетот низ долниот слот, така што запечатениот кабинет формира природен канал за вентилација од дното до врвот за да се постигне целта на ладење.

▶ Според барањата на современиот дизајн за моделирање на индустриски производи, GGD типот AC со низок напон за дистрибуција на дистрибуција го усвојува односот на методот на златен дел за да се дизајнира обликот на кабинетот и големината на поделбата на секој дел, што го прави целиот кабинет убав и дарежлив.

▶ Вратата на шкафот е поврзана со рамката со ротирачка шарка, што е погодно за инсталација и расклопување. Губна гумена лента е вградена во полите на вратата. Кога вратата е затворена, лентата помеѓу вратата и рамката има одреден мозочен удар, што може да ја спречи вратата директно да се судира со кабинетот и да го подобри нивото на заштита на вратата.

▶ Вратата на инструментот опремена со електрични компоненти е поврзана со рамката со повеќе нишки од меки бакарни жици, а деловите за инсталација во кабинетот се поврзани со рамката со затрупани завртки, така што целиот кабинет претставува целосен систем за заштита на заземјување.

▶ Горниот слој на кабинетот е изработен од полиестерска портокалова боја за печење, која има силна адхезија и добра текстура. Целиот кабинет е во под-светло тон, кој го избегнува блескавиот ефект и создава удобно визуелно опкружување за персоналот на должност.

▶ Горниот капак на кабинетот може да се отстрани кога е потребно, што е погодно за склопување и прилагодување на главниот автобус на лице место. Четирите агли на врвот на кабинетот се опремени со кревање прстени за кревање и испорака.

▶ Нивото на заштита на кабинетот е IP30, а корисниците исто така можат да избираат помеѓу IP20 и IP40 според барањата на околината за употреба.

● Инсталација и употреба

Откако производот ќе пристигне на местото на примање, прво треба да провери дали пакувањето е недопрено и да ги извести релевантните оддели за да ги пронајдат причините за време кога се наоѓаат проблемите. За производи што не се инсталирани веднаш, тие треба да бидат поставени на соодветни места според одредбите за услови за нормална употреба.

◆ Инсталација на производи

Инсталацијата на производи се врши според шематскиот дијаграм за инсталација (види прикачена слика), а основните челични канали и завртките ги обезбедуваат корисниците. Кога главниот автобус е инсталиран во цел ред со калај, површината што се преклопува треба да се санира и да се израмни, да се исчисти, да се обложи со неутрален вазелин или да преземе други мерки, а потоа да се прицврсти со завртки.

◆ Производите треба да бидат прегледани и тестирани за следниве артикли по инсталацијата и пред да бидат ставени во функција.

▶ Проверете дали горната боја на кабинетот паднал и дали кабинетот е сув и чист.

▶ Без разлика дали оперативниот механизам на електричните компоненти е флексибилен и не треба да има заглавување или прекумерна оперативна сила.

▶ Дали вклучувањето на главните и помошните контакти на главните електрични уреди е сигурно и точно.

▶ Дали односот и поларитетот на индикацијата на инструментите и трансформаторот се точни.

▶ Без разлика дали врската со автобус е добра и дали изолацијата поддржува, монтажните делови и додатоци се инсталираат цврсто и сигурно.

▶ Без разлика дали помошниот контакт ги исполнува барањата, дали спецификацијата на јадрото на осигурувачот е точна, дали вредноста на поставувањето на релето ги исполнува барањата за дизајн и дали дејството е сигурна и точна.

▶ Дали контактот на колото ги исполнува барањата на електричниот шематски дијаграм.

▶ Дали системот за заштитно коло ги исполнува барањата.

▶ Користете мегомметар од 500 волти за да ја измерите вредноста на отпорноста на изолацијата не помалку од 1 мегомметар.

◆ мерки на претпазливост за употреба

(1). Овој производ не е инсталиран против wallидот, управуван од едната страна (предната страна) и се одржува со двојни врати. Само квалификувани професионалци можат да влезат или да го отворат каналот за одржување на производот и вратата од шкаф за работа, инспекција и одржување.

(2). Прекинувачот за воздух после многу пати, ќе го направи главниот контакт локален изгореници и ќе произведува јаглеродни материи, да го зголеми отпорноста на контакт, треба да биде редовно одржување и поправка на прекинувачот за воздух според неговите упатства за работа.

◆ Комплетен сет на производот

▶ Список за пакување

▶ Сертификат за производи

▶ Упатства за употреба

▶ Извештај за фабрички тест

▶ Релевантни електрични цртежи

▶ Копчиња за врата на кабинетот, рачки за работа и резервни делови наведени во договорот.

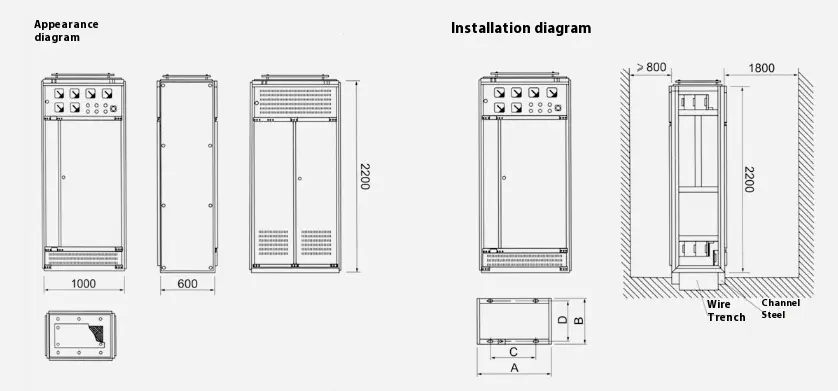

● Преглед и шематски дијаграм за инсталација
