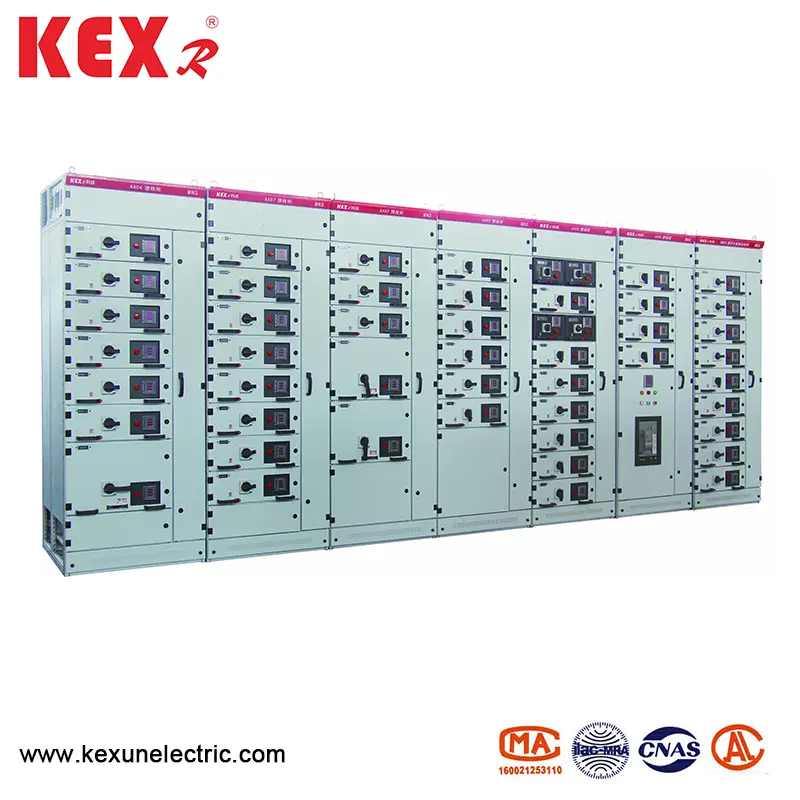

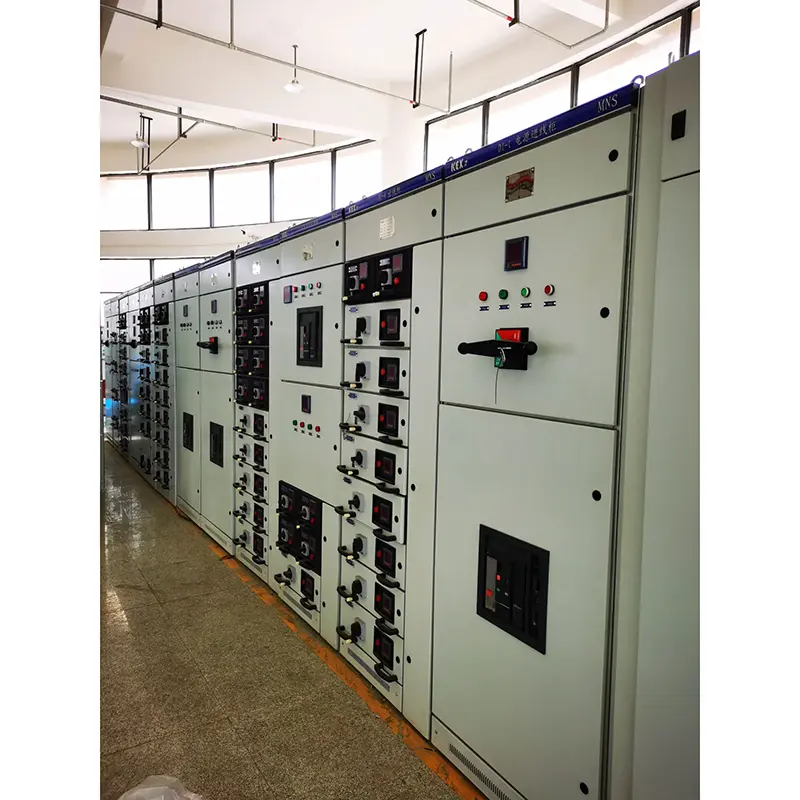

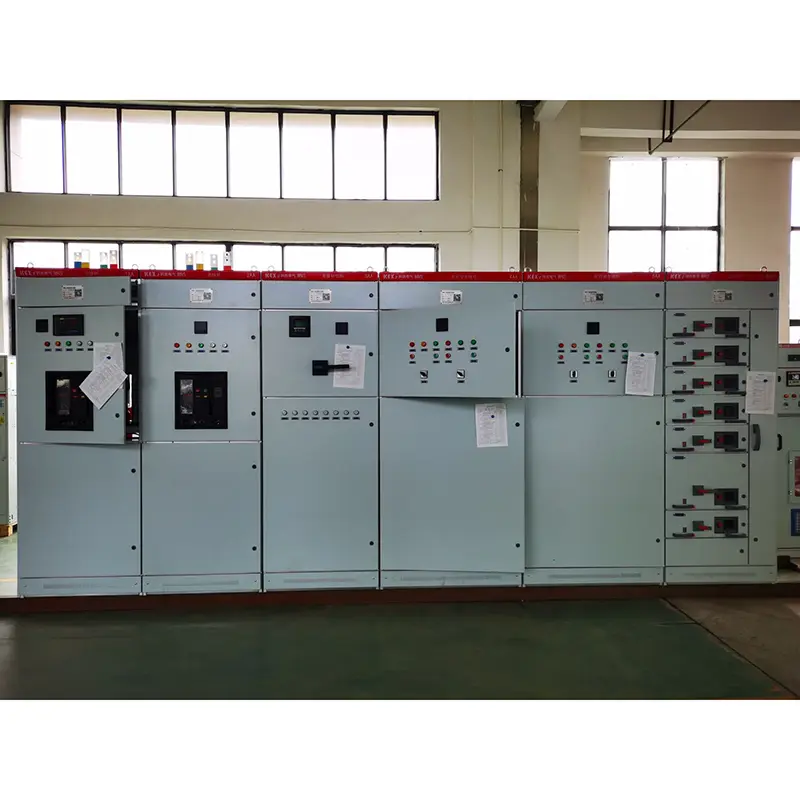

Кабинет за дистрибуција на напон со низок напон

● Стандарди

Кабинетот за дистрибуција на моќност со низок напон MNS е во согласност со националните професионални стандарди на GB7251.1 Switchgear со низок напон и JB/T9961 прекинувач за повлекување на ниско напон и меѓународни професионални стандарди како што се IEC439-1.VDE0660 Дел V. V. V. V. V. V.

● MNS тип на низок напон за дистрибуција на напојување со употреба на услови

▶ Температура на околината ： -5 ~ 40 ℃ ， 24ч просек помалку од 35 ℃

▶ Атмосферски услови: Воздухот е чист, а релативната влажност не треба да надминува 50% на највисока температура од +40. На пониски температури, дозволена е поголема релативна влажност, на пример, 90% на +20 ℃, но треба да се земат предвид температурните промени и повремено да се појави кондензација.

▶ Надморска височина: Помалку од 1000м, MNS типот на дистрибуција на напојување со низок напон е погоден за транспорт и складирање на следниве температури: -25 ℃ до +55 ℃, и може да достигне +70 ℃ во рок од 24 часа за кратко време. Под овие екстремни температури, уредот не треба да се оштети неповратно и треба да работи нормално.

▶ Ако горенаведените услови не можат да се исполнат, тој ќе се реши преку консултација помеѓу корисникот и Kexun.

▶ Кога овој уред се користи во оф -шор платформите за дупчење и производство на нафта и нуклеарни централи, техничкиот договор ќе се потпише одделно.

● Основни технички параметри на кабинетот за дистрибуција на моќност со низок напон MNS тип

◆ Електрични перформанси

◆ IP степен

Во согласност со стандардите IEC529 и DIN40050. IP30 ги штити цврстите материи поголеми од φ φ2.5mm, IP40 ги штити цврстите материи поголеми од 41,0мм, а IP54 штити од прашина и прскање во која било насока (ве молиме консултирајте се со производителот кога нарачувате IP54 ниво на заштита).

◆ Структура на кабинетот

Основната структура на кабинетот за дистрибуција на напон со низок напон е составена од профили во форма на Ц. Делот C се формира со челична плоча со свиткување со E = 25mm како дупка за монтирање на модулот. Сите ормани и внатрешни партиции се галванизираат и прочистуваат. Околу панелите на вратите, страничните панели се изработени од електростатско прскање со висок напон. Погледнете ја сликата подолу за основната структура на кабинетот.

◆ Префрлете го типот на кабинетот

1. Растојание помеѓу центрите за дистрибуција на електрична енергија (PC1: Emax, MT, 3WN, AH, ME, може да се користат прекинувачи за коло на серии.

2. Кабинет за контрола на моторниот центар (MCC): Тој е собрани со големи и мали фиоки, а главниот прекинувач на секоја јамка усвојува прекинувач на пластични куќи со високо кршење или прекинувач за ротирачко оптоварување со осигурувач. Автоматски кабинет за компензација на факторот на моќност (со рачни, автоматски и далечински уреди за компензација на факторот на моќност)

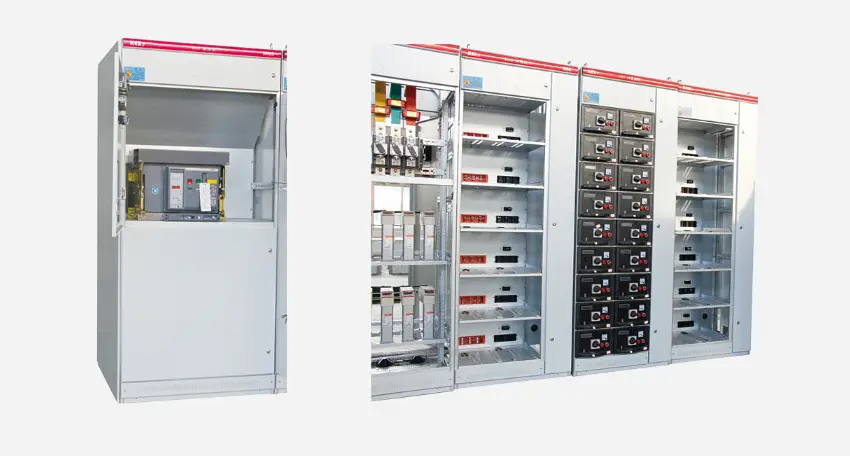

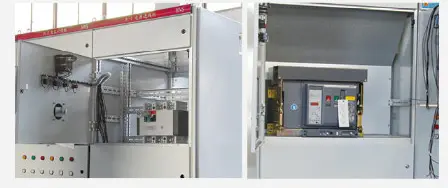

◆ Кабинет за центар за дистрибуција на електрична енергија (компјутер)

◆ Б Кабинет за контрола на моторниот центар (MCC)

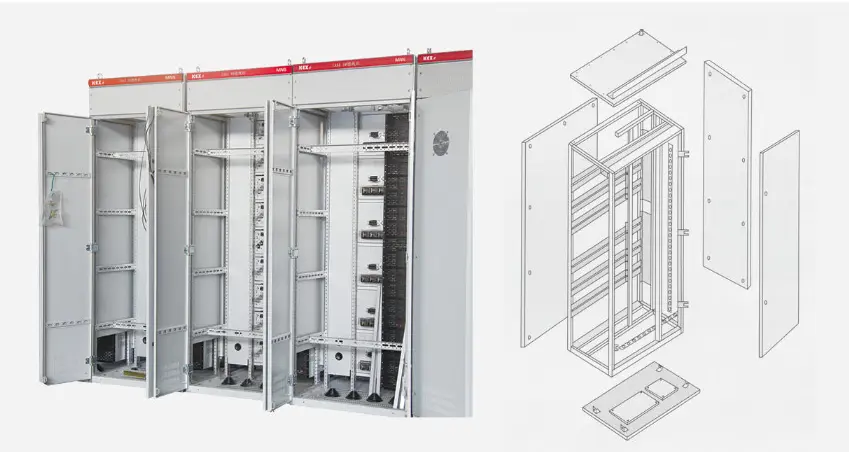

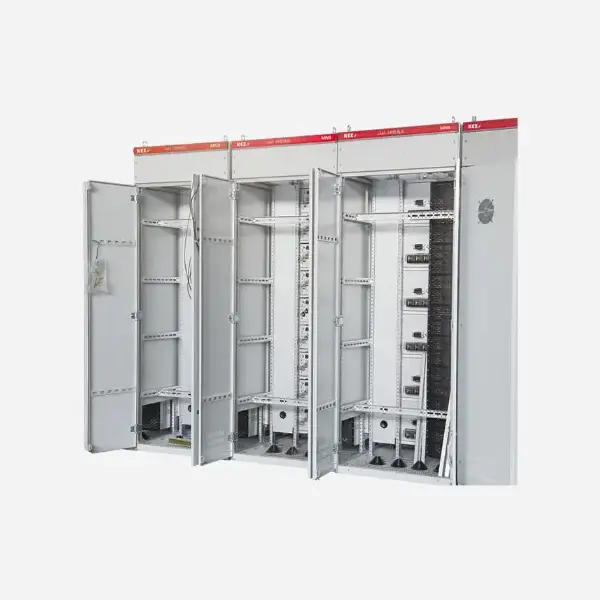

◆ Структура на рамката на кабинетот составена од профили во форма на Ц

◆ Шематски дијаграм на кабинетот за дистрибуција на моќност на низок напон MNS тип

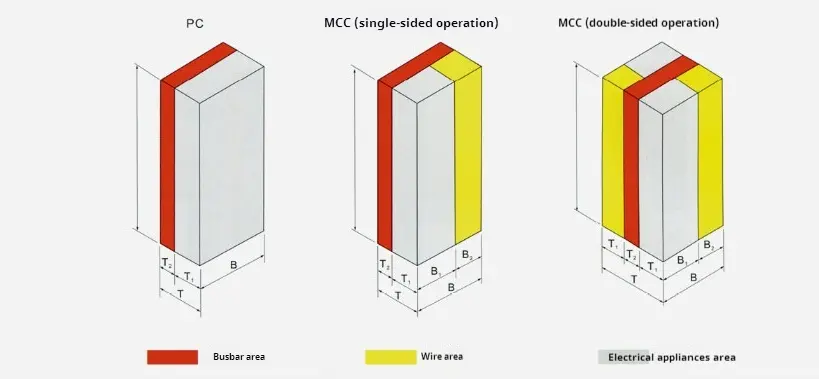

● Дизајн на партиција на кабинетот

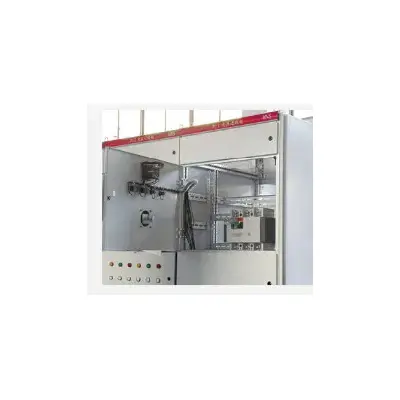

◆ Центар за дистрибуција на електрична енергија (компјутер)

(1) компјутерскиот кабинет е поделен на три прегради; Хоризонтален автобус: на задниот дел од кабинетот; Функционална единица оддел: на предниот горен дел од кабинетот или на предната лева страна на кабинетот;

(2) Мерки за сегментација: Хоризонталниот оддел за автобуси и функционалниот единица се одделуваат со челични плочи. Преградата за контролна јамка е одвоен од функционалниот единечен оддел со пластична обвивка за полифенилен етер со пламен.

(3) Прекинувачот на колото на рамката инсталиран во кабинетот може рачно да се управува надвор од кабинетот во затворена состојба. Набудувајте ја состојбата на отворање и затворање на прекинувачот и проценете дали прекинувачот е во тест позиција или работна позиција според односот на позицијата помеѓу оперативниот механизам и вратата.

(4) Структура за раздвојување е дизајнирана помеѓу главното коло и помошното коло. Помошните електрични единици што се состојат од метри, сигналните светла и копчињата се инсталираат на пластичната табла, а капакот изработен од пластика за полиуретанска пена што ја враќа пламенот е одвоен од главното коло зад таблата.

◆ Центар за контрола на моторот за влечење и мал центар за дистрибуција на струја (MCC)

Кабинетот на MCC од типот на фиоката е поделен на три прегради, имено, хоризонталниот автобуски преграда зад кабинетот, функционалниот одделен единица од лево во предниот дел на кабинетот и кабелскиот оддел од десно од предниот дел на кабинетот. Хоризонталниот оддел за автобуси и функционалната единица се одделуваат со функционални табли изработени од пластика што се рестартира со пламен, а кабелскиот оддел е одвоен од хоризонталниот оддел за автобуси и функционалниот оддел за единици од челични плочи. Центарот за контрола на моторот MCCI) фиоките се поделени на следниве пет типа: 8e/4: висина 200 × ширина 150 × длабочина 400 mm. 8E/2: Висина 200 × ширина 300x длабочина 400 мм. 8E: Висина 200 × ширина 600 × длабочина 400 мм. 16E: Висина 400 × ширина 600 × длабочина 400 мм. 24Е: Висина 600 × ширина 600 × длабочина 400 мм.

◆ Структура на кабинетот на задниот излез

Со цел да се намали ширината на аранжманот на кабинетот на прекинувачот, главниот автобус на кабинетот на прекинувачот е хоризонтално инсталиран на горниот дел од кабинетот на прекинувачот, а задната половина од кабинетот е кабелска просторија, каде што се поврзани дојдовни и замилени кабли. Предниот дел на кабинетот на прекинувачот е просторијата за уреди, каде што се инсталираат функционални единици на Switchgear. Во овој систем, кабелската просторија од страната на кабинетот на прекинувачот е преместена во задниот кабинет, што во голема мерка ја намалува ширината на аранжманот на кабинетот на прекинувачот за понатамошно исполнување на барањата на распоредот на просторот на трафостаницата.

Кабинетот за фидер е широк 600 мм и длабок 1000/1200мм, со независна главна просторија за автобуси на врвот, која е изолирана од просторијата за уреди. Ефективната висина на инсталацијата на предната комора на уредот е 72E (E = 25mm), која е одвоена од задната кабелска комора со мултифункционалната табла, со целосна употреба на просторот за инсталација на кабинетот на прекинувачот, со компактна структура и флексибилна конфигурација на единицата. Кабелската просторија на задниот дел има врата, што е погодно за инсталација и одржување. Ширината на дојдовниот кабинет се одредува според струјата на рамката на влезната единица. Препорачаната ширина е 400/600/800/1000мм, а длабочината на кабинетот е 1000мм.

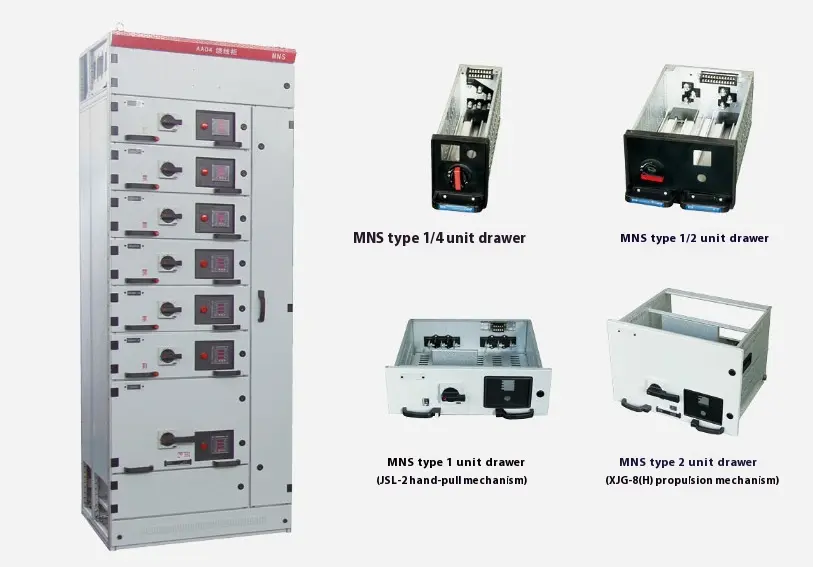

● Тип на фиока

(1) 8E/4: Соберете 4 единици за фиоки во 8E висина простор.

(2) .8E/2: Соберете 2 единици за фиоки во 8E висина простор.

(3) 8E: Соберете единица за фиоки во 8E висина простор.

(4) 16E: Соберете единица за фиоки на висина од 16E (400мм).

(5) 24Е: Соберете единица за фиоки на висина од 24E (600мм). Пет видови на единици за фиоки можат да се соберат поединечно во кабинет, а може да се користат и за мешано склопување. Погледнете ја табелата подолу за максималниот број на единици за фиоки што можат да бидат сместени во кабинет за едно склопување.

◆ Електрично и механичко мешање на фиоки

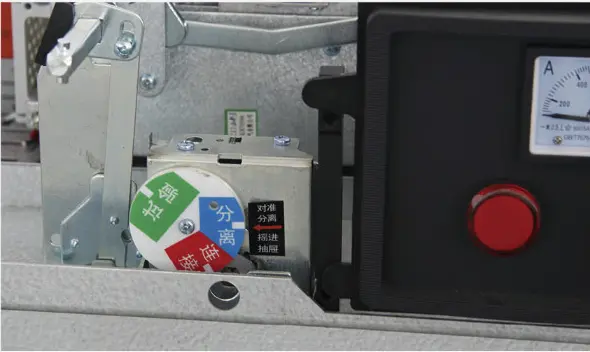

Единицата за фиоки има сигурна механичка положба за блокирање, која е контролирана од оперативната рачка и има очигледно и точно затворање, тестирање, цртање и изолациски позиции. Погледнете ја сликата за функцијата на оперативниот механизам. Со цел да се зајакнат безбедносните мерки на претпазливост, може да се додадат катански удари откако ќе се постави оперативната рачка и може да се додадат до три брави, како што е прикажано на левата слика. Откако ќе се воспостави единицата за фиоки, таа мора да дејствува во строга согласност со функцијата за работа и позицијата наведена на Слика 4 и Слика 5, во спротивно, лесно ќе ги оштети структурните делови, затоа ве молиме обрнете внимание кога го користите.

◆ 8E/4 и 8E/2 Работете ја функцијата на прекинувачот

◆ 8eand 16e, 24E Работете ја функцијата на прекинувачот

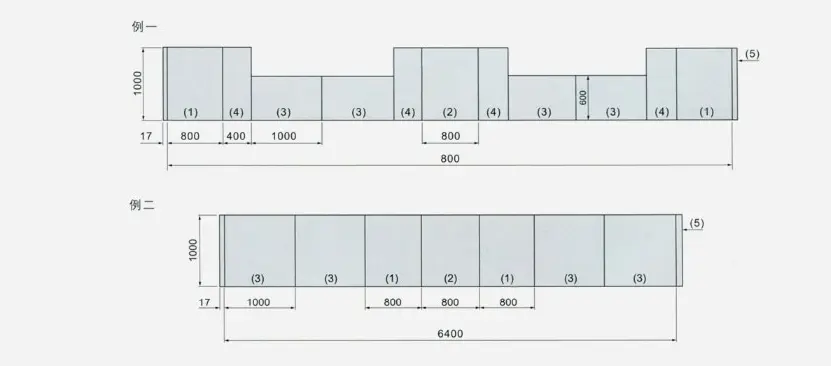

◆ Шематски дијаграм на режим на комбинација

● Инсталација, употреба и одржување

1. Кога уредот ќе пристигне на дестинацијата, прво проверете дали полето за пакување е завршено. Ако уредот не е инсталиран веднаш, треба да се чува на суво и чисто место.

2. Уредот се препорачува да се инсталира подалеку од идот, или може да се инсталира на идот. Авионската фондација за инсталација треба да биде рамна, а хоризонталната грешка на челикот на каналот на Фондацијата е 1/1000, а вкупната девијација на должината е 3 мм ..

3. Се препорачува да се користи Одделение 8.8 и мијалник за затегнување за фиксирање на завртки на сите спроводливи делови, а препорачаниот вртежен момент за затегнување е прикажан во табелата подолу:

4. Кабелска обвивка на главата и одреден број на бакарни конектори за секундарно коло обезбедено од додатоци за шема на MCC. (За да се прилагоди на ладното притискање на обработка на бакарни зглобови, се препорачуваат мулти-основни флексибилни жици за секундарни кабли).

5. По поврзувањето на кабелот, дното на уредот треба да биде затворено за да се спречат малите животни да лазат во кабинетот и да предизвикаат несреќи со краток спој.

6. По инсталацијата или прилагодувањето, пред да се стават во функција, потребни се следниве инспекции и тестови:

▶ Проверете дали електричната опрема и контролните жици инсталирани во уредот ги исполнуваат барањата на фабричките цртежи.

▶ Рачното работење на разни прекинувачи треба да биде флексибилно, без абнормалност или заглавување.

▶ Проверете дали дејствијата на механичкиот механизам за блокирање и електричниот уред за блокирање се точни и сигурни, што треба да ги исполни системските барања.

▶ Проверете дали отпорноста на изолацијата на главното коло и контролното коло ги исполнува одредените барања.

▶ Проверете дали електричната опрема инсталирана во уредот е во добар контакт и ги исполнува техничките барања на самиот електричен апарат.

▶ Проверете дали има некаква странска материја во уредот и дали завртките за монтирање на различни делови се лабави.

◆ Упатства за работа за повлекување MCC:

(1) Само откако дното на фиоката правилно ќе влезе во водичот, може да се наметне во кабинетот, во спротивно фиоката ќе биде оштетена или не може да се извлече.

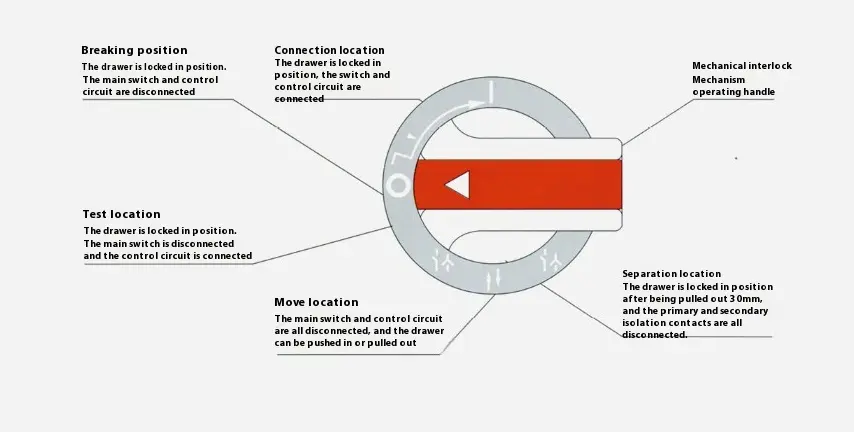

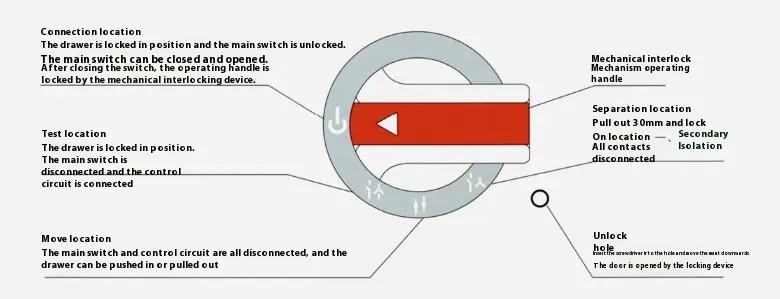

(2) Погледнете ја Слика 4 за симболите и функциите на панелот од фиоките 8E/4 и 8E/2. Стрелката од позицијата на кршење „О“ до работната позиција „Јас“ на сликата означува дека работната рачка треба да се наметне прво, а потоа да се ротира од „О“ до „Јас“. Кога се враќате, нема потреба да ја притискате, само свртете ја рачката „Јас“ на „О“, и откако ќе ја пуштам, рачката.

(3) Погледнете ја Слика 5 за симболите и функциите на панелот за фиоки 8E-24E. Кога рачката ќе ја достигне работната позиција, механизмот го ослободува механичкото заклучување на главниот прекинувач, а потоа главниот прекинувач може да се затвори и отвори. Меѓутоа, кога главниот прекинувач е затворен, рачката на механизмот за блокирање не може да се ракува. Во долниот десен агол има мала пластична обвивка што го исполнува знакот, што е механизам за отклучување на вратата. Процесот на работа е како што следува: Кога фиоката е во работна позиција, ако сакате да ја отворите вратата, прво извлечете го малиот капак, а потоа вметнете го шрафцигер во дупката и преместете ја бравата надолу за да ја отворите вратата. Бидете сигурни да го покриете малото пластично покритие по отворањето на вратата, во спротивно, оригиналното ниво на заштита ќе биде уништено.

● Превоз и складирање на уреди

▶ На уредот не му е дозволено да се врти и да претрпи сериозни вибрации.

▶ Плочата за агол на транспорт треба да се користи при подигнување на уредот по распакување, а вклучениот агол на две челични жици и јажиња треба да биде ≤1200. Ако се користи камион со виklушкар, ролери или гужва, не е дозволено да се спроведува директно на под -рамка на уредот.

▶ Кога уредот е инсталиран на место, ако сакате да ја преместите положбата на кратко растојание, можете да ја расипете на четирите агли на шасијата.

▶ Електричните производи и делови не смеат да се расклопуваат по волја во уредот.

▶ Дождот треба да се спречи да се навлажни, а температурата на околината треба да биде во согласност со релевантните одредби на овој примерок.

● Комплетноста на производите

Кабинетот за дистрибуција на напон со низок напон MNS е прикачен со список за пакување, сертификат за производи, упатство за инструкции за производи и потребни цртежи, а клучот на вратата и резервните делови обезбедени според списокот за поддршка се прикачени.
