Комплетен сет на низок напон

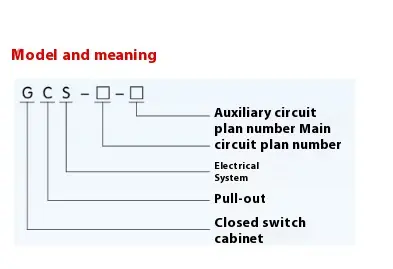

● Значење на моделот

● Основни параметри

● Главна структура

▶ Главната рамка од комплетниот комплет со низок напон од типот GCS усвојува челик од отворен дел од типот 8mf, а двете страни на делот челик имаат дупки за инсталација со модул од 20мм и 100мм и ①9,2мм, соодветно, така што внатрешната инсталација е флексибилна и удобна.

▶ Главната рамка е дизајнирана во две форми на склопување, имено, целосно склопена структура и делумно заварена структура (странична рамка и вкрстен зрак) за корисниците да изберат.

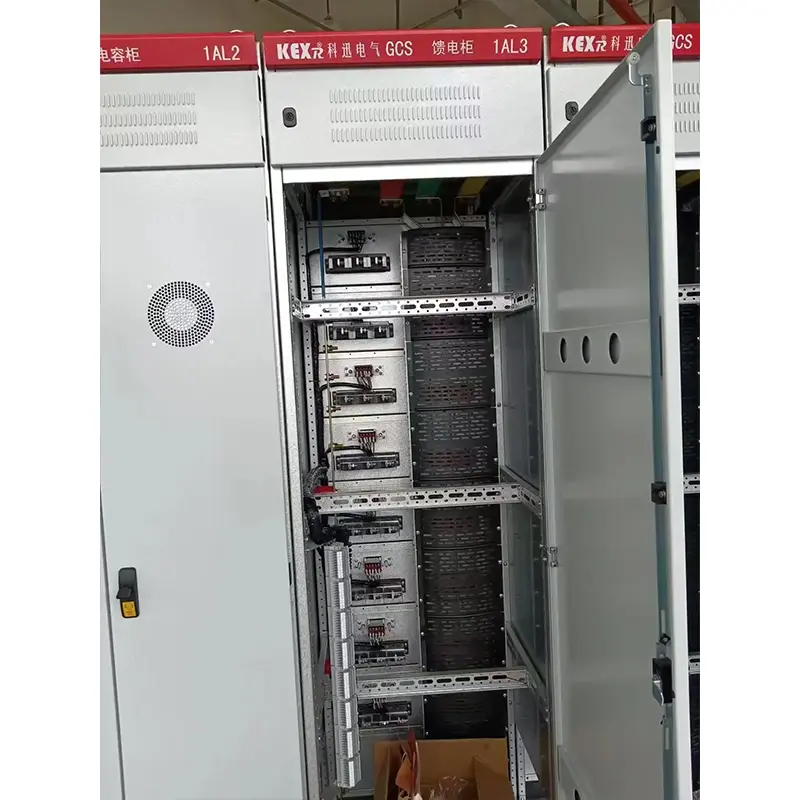

▶ Секоја функционална просторија на уредот е изолирана едни од други, а неговите прегради се поделени во функционална единица, автобуска просторија и кабелска просторија. Функциите на секоја комора се релативно независни.

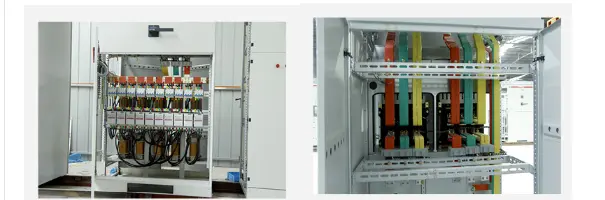

▶ Хоризонталниот главен автобус е распореден хоризонтално зад кабинетот, што е основна мерка за да се направи главното коло на уредот да има голема јачина на краток спој.

▶ Дизајнот на кабелскиот оддел го прави многу погодно за каблите да одат нагоре и надолу.

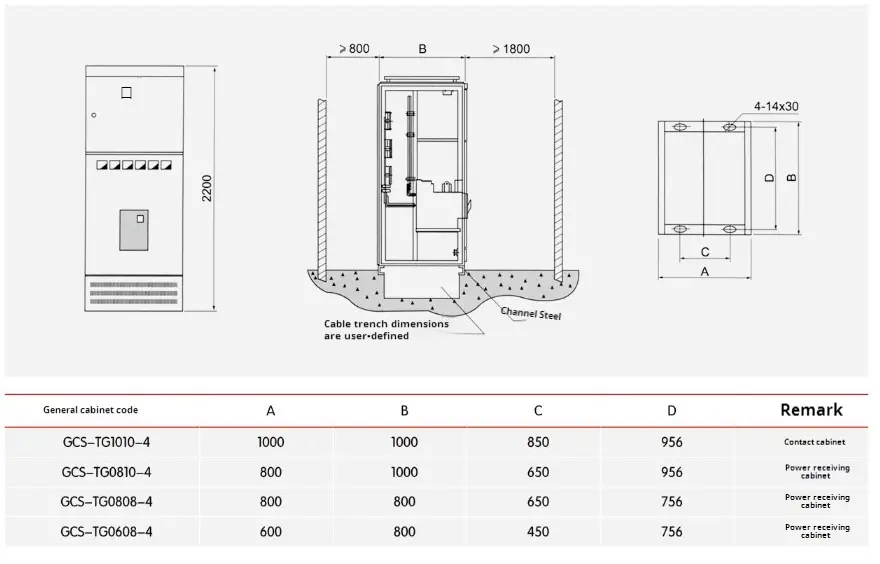

▶ Големина на серија на општ кабинет на уредот (видете ја табелата подолу):

● Инсталација и употреба на комплетен комплет со низок напон од типот GCS

◆ Откако производите ќе пристигнат на местото на примање, тие прво треба да проверат дали пакувањето е недопрено. Доколку се пронајдат проблеми, тие веднаш треба да ги известат релевантните оддели на договорот за да направат деловни записи, да ги анализираат причините заедно, да направат визи и да се справат со последиците. За производи што не се инсталирани веднаш, тие треба да бидат поставени на соодветно место и правилно да се чуваат според условите за нормална употреба и барањата на регулативите за привремено складирање за електрична опрема. 1. Производот треба да се инсталира според шематскиот дијаграм на инсталацијата (види прикачена слика). Фондалниот канал челик и завртките кога е усвоен методот за фиксирање на завртката, го обезбедува корисникот. Кога главниот автобус е поврзан, ако површината е нерамна заради транспорт, складирање и други причини, таа треба да се израмни пред поврзување и прицврстување.

◆ Кога уредите се инсталираат одделно или во колони, нивната вертикалност, нерамномерност на површината на кабинетот и отстапувањето на празнините помеѓу орманите треба да ги исполни барањата во табелата подолу.

◆ Инспекција и инспекција по комплетниот комплет со низок напон на типот GCS

инсталација и пред да се стави во функција

(1) Проверете дали горната боја или други материјали за покривање (како што е пластично прскање) на кабинетот се оштетени и дали кабинетот е сув и чист.

(2) Дали оперативниот механизам на електричните компоненти е флексибилен и не треба да има заглавувачки или прекумерна оперативна сила.

(3) Дали вклучувањето на главните и помошните контакти на главните електрични уреди е сигурна и точна.

(4) Механизмот за фиока или цртање треба да биде флексибилен и лесен, без заглавување и судир.

(5) Централните линии на подвижните и статичките контакти на фиоката или структурата на ждрепката треба да бидат конзистентни, а контактите треба да бидат во близок контакт. Длабочината на вметнување на главните и помошните контакти треба да ги исполни барањата. Механичко меѓусебно блокирање или електрично: дејството за одговор е точна, а заклучувањето или ослободувањето треба да биде сигурно.

(6) фиоките со иста големина треба да бидат заменливи погодно без заглавување и судир.

(7) Заземјен контакт помеѓу фиоката и кабинетот треба да биде во близок контакт. Кога фиоката е вметната, контакт со заземјување на фиоката е контактиран пред главниот контакт, и кога ќе се извлече, контактот за заземјување се исклучува по главниот контакт.

(8) Калибрацијата на инструментот, односот на трансформација и поларитетот на трансформаторот треба да бидат точни.

(9) Спецификацијата на јадрото на осигурувачот треба да ги исполни барањата на инженерскиот дизајн.

(10) Оценката и поставувањето на заштита треба да бидат точни и сигурни.

(11) Користете 1000V Megohmter за мерење на вредноста на отпорноста на изолацијата не помалку од 1MΩ.

(12) Поврзувањето на секоја лента ќе биде добра, а инсталацијата на потпори за изолација, делови за инсталација и други додатоци треба да биде цврста и сигурна.

◆ Користете мерки на претпазливост на комплетниот комплет со низок напон на типот GCS

▶ Уредот е комплетен комплет со низок напон кој не е инсталиран на идот, управуван од предниот дел и се одржува од обете страни. Само квалификувани професионалци можат да влезат или да ги отворат каналот за одржување и вратата на кабинетот за работа, инспекција и одржување.

▶ Прекинувачот на воздухот и обликуваните прекинувачи на случајот се одвоени и затворени за многу пати, особено по раздвојувањето и затворањето на краткиот спој, што ќе предизвика локални изгореници од контакт и производство на јаглеродни материи, што ќе ја зголеми отпорноста на контакт. Затоа, тие треба да се одржуваат и да се реновираат во упатството за инструкции на прекинувачот.

▶ По инсталацијата и одржувањето, изолацијата помеѓу одделите и функционалните единици мора строго да се провери за да се обезбеди добро функционално раздвојување на уредот и да се спречи проширување на дефектот.

Pack Пакет на производи

Производителот ги обезбедува следниве документи и додатоци при снабдување:

▶ Список на уреди

▶ Сертификат за производи

▶ Упатства за употреба

▶ Извештај за фабрички тест

▶ Релевантни електрични цртежи

▶ Копчиња за врата на кабинетот, рачки за работа и резервни делови наведени во договорот.

▶ Инструкции за инсталација на главните компоненти

● Упатства за нарачка

Договорот за нарачка од комплетен комплет со низок напон на GCS ја содржи следната содржина:

▶ Целосниот модел на производот го вклучува бројот на главната шема на кола и бројот на шемата за помошни кола.

▶ Дијаграм на комбинација на комбинирани секвенци на системот за главно коло

▶ Електричен шематски дијаграм на помошно коло

▶ Список на компоненти во кабинетот

▶ Поставување параметри како што се напон, струја и време во колото.

▶ Други специјални табели кои не се во согласност со нормалната употреба на производот.
