Прекинувач за дистрибуција на напон со низок напон

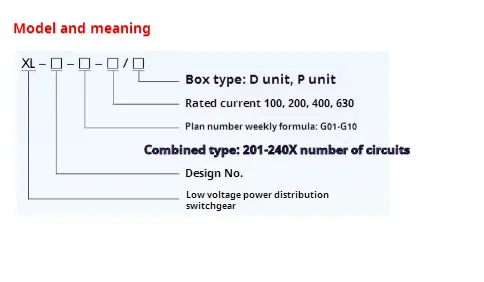

● Значење на моделот

● Користење на услови

Switchворот за дистрибуција на моќност со низок напон XL-21 тип треба да се инсталира на надморска височина помала од 2000м.

◆ Температурата на околината и температурата на амбиенталниот воздух не се повисоки од +40 ℃, но просечната температура не е повисока од +35 ℃ и температурата на амбиенталниот воздух не е пониска од -100 ℃ за 24 -часовен период.

◆ Не смее да има прекумерна прашина, киселина, сол, корозивен и експлозивен гас во воздухот. Релативната температура не смее да надминува 50% на најголема температура од +40 ℃, а поголема релативна температура е дозволена на најниска температура, како што се 90% под +20. Треба да се смета дека општата кондензација може повремено да се случи како резултат на температурните промени.

◆ Кога корисниците имаат посебни барања, тие можат да преговараат со производителот.

● Дизајн карактеристики

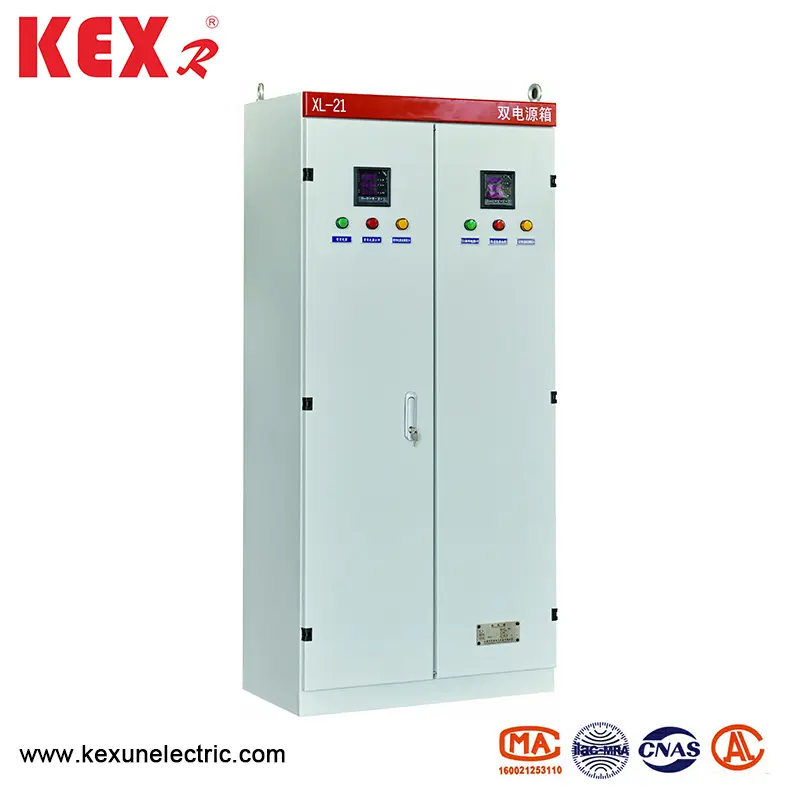

◆ Type XL-21 Type Switchgear за дистрибуција на напон е поставен на подот и може директно да се инсталира под трансформаторот. Телото на прекинувачот е изработено од висококвалитетна челична плоча заварена или собрана, а рачката за работа на прекинувачот за нож е инсталирана на десната колона пред прекинувачот, што може да се користи за напојување со вклучување. Волтметар е инсталиран пред полето за дистрибуција на напојување. Го означува напонот на автобусот. Има врата пред полето за дистрибуција на напојување. Откако ќе се отвори вратата, изложена е целата опрема во кутијата за дистрибуција на електрична енергија, што е погодно за одржување. Оваа кутија за дистрибуција на електрична енергија усвојува нови компоненти дизајнирани од Кина, која има карактеристики на компактната структура, удобно одржување и флексибилна комбинација на шеми за кола. Кутијата за дистрибуција на моќност е опремена со прекинувач на кола како заштита од краток спој, а копчето за операција може да се инсталира пред вратата.

◆ Режим на работа: Прирачник.

◆ Режим на инсталација: вертикална инсталација

◆ Режим на жици: Фиксни жици

● Технички параметри на прекинувачот за дистрибуција на моќност со низок напон XL-21

● Инсталирање и употреба на прекинувачот за дистрибуција на моќност со низок напон XL-21 тип

◆ Кутијата за дистрибуција на електрична енергија може да се спакува и транспортира само откако ќе го помине инспекцијата. Кога производот ќе пристигне на дестинацијата, прво проверете дали полето е завршено. Ако кутијата за дистрибуција на електрична енергија не е инсталирана веднаш, чувајте го производот на суво и чисто место.

◆ Кутијата за дистрибуција на електрична енергија може да се инсталира според цртежот за инсталација, а челикот и завртките на Фондацијата треба да ги обезбеди корисникот. Ако кабелот е заминат, корисникот ќе го закопа жлебот на фондацијата и ровот на кабелот надвор од долниот дел од пастата.

◆ Откако ќе се инсталира или реновира кутијата за дистрибуција на електрична енергија, серија предмети мора да бидат проверени и тестирани пред да се стават во функција.

(1) Проверете дали внатрешната електрична опрема и жиците се во согласност со шематскиот дијаграм.

(2) Проверете го и управувајте го прекинувачот неколку пати за да видите дали е флексибилен и нормален.

(3) Проверете и тестирајте дали сите метри и релеи се точни.

● Упатства за нарачка

Документи и додатоци обезбедени од Kexun при снабдување.

▶ список за испорака.

▶ Сертификат за производи.

▶ Извештај за фабрички инспекција.

▶ Опис на производот

▶ Дијаграм на примарен систем, контролен шематски дијаграм и секундарна дијаграм за жици.

▶ Копчиња за врата на кабинетот, рачки за работа и резервни делови наведени во договорот.

▶ Упатства за употреба на главни компоненти
