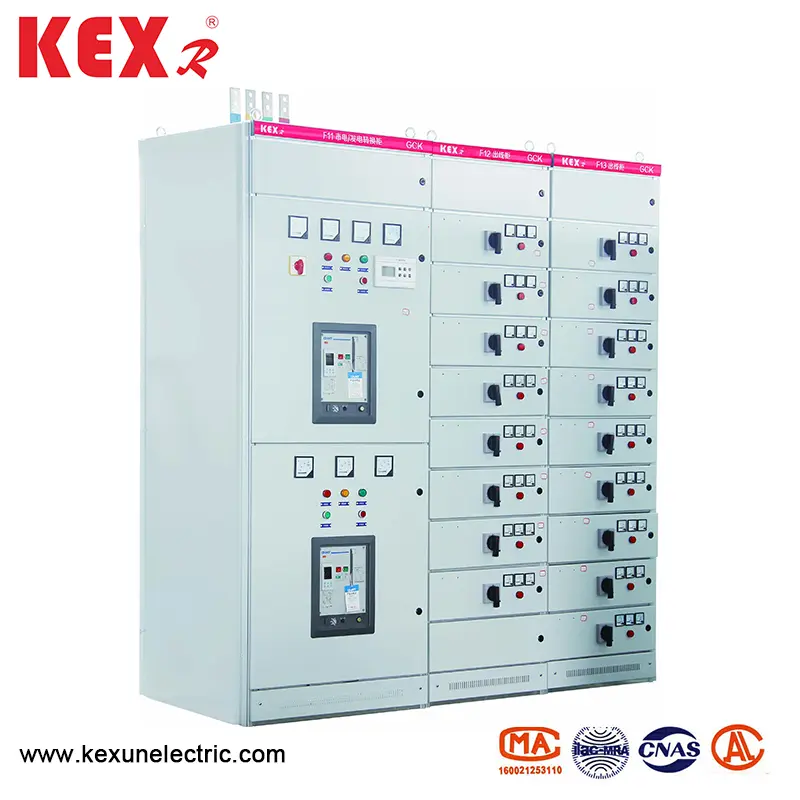

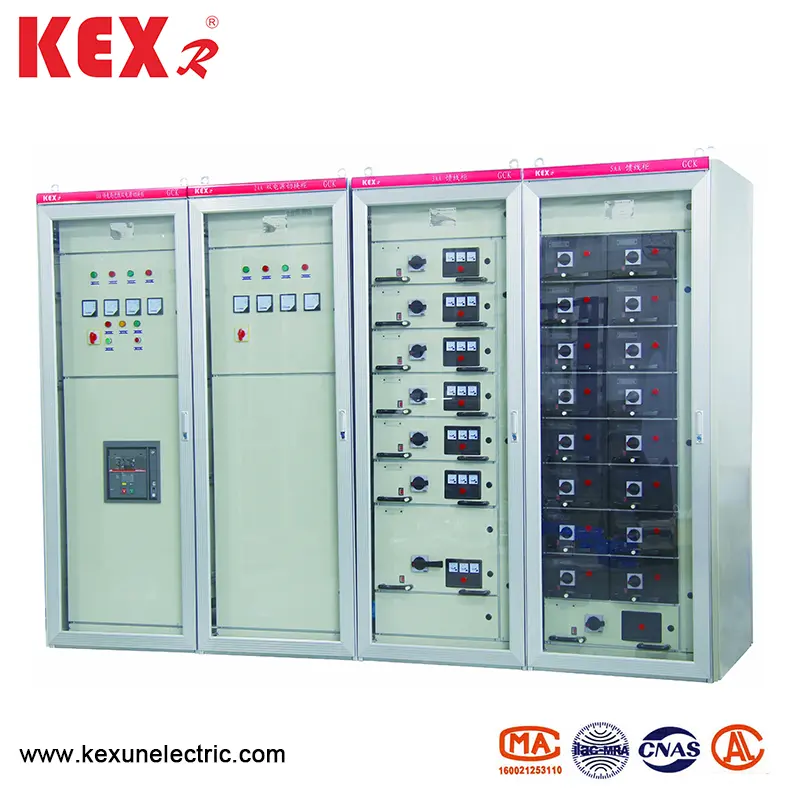

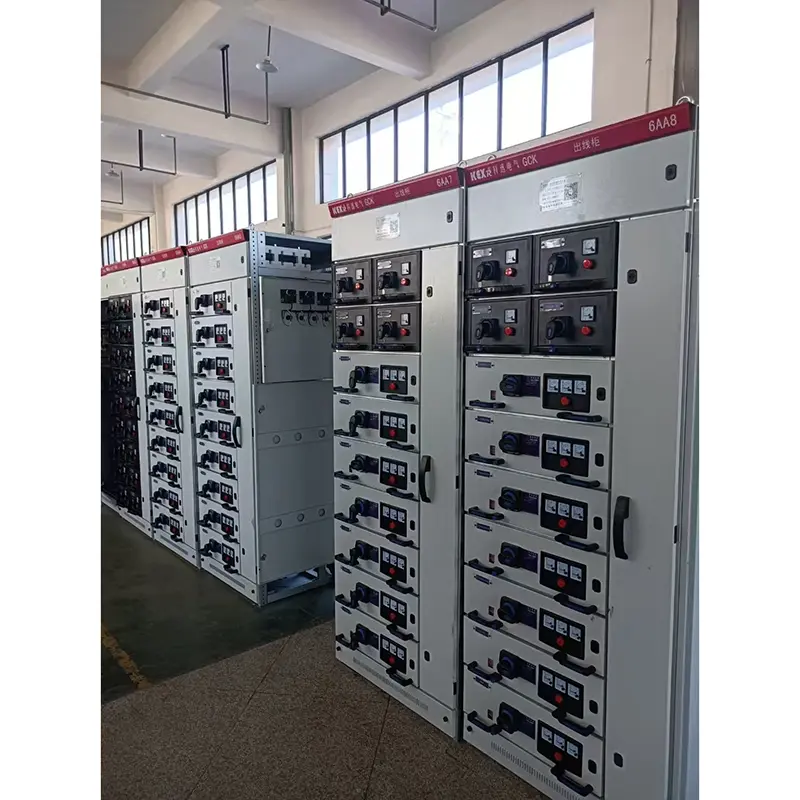

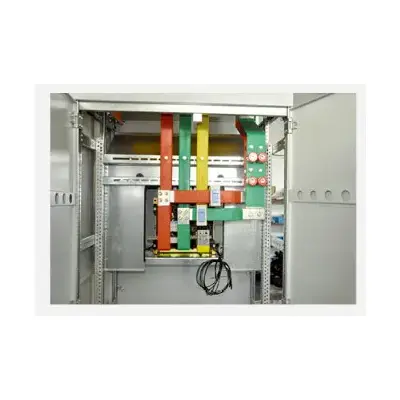

Склоп за извлекување на низок напон

● Карактеристики на производот

Овој прекинувач за извлекување на низок напон има предности на високиот капацитет на кршење, добра динамична и термичка стабилност, напредна и разумна структура, практична електрична шема, серија, силна разноврсност, произволна комбинација на разни единици за шема, повеќе кола содржани во еден прекинувач, заштеда на простор за подот, убав изглед, безбедносно ниво, безбедност и релезија, практично одржување и така. Овој производ е во согласност со стандардот IEC439 NEMAICS2-322, а исто така е во согласност со GB7251-87 "Switchgear со низок напон" Национален стандард и ZBK36001-89 "Ниско-напонски прекинувач за повлекување" Професионален стандард "Професионален стандард" Професионален стандард "Професионален стандард" Професионален стандард

● Главни технички параметри

● Архитектонска карактеристика

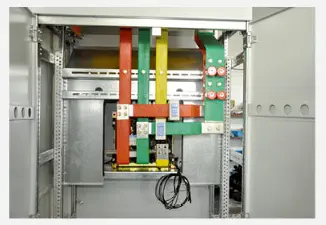

Основната рамка за прекинувач на прекинувачот со низок напон е склопена структура. Сите структурни делови од рамката за прекинувачи се поврзани едни со други со завртки за да формираат основна рамка. Потоа, како што се бара, се додаваат врати, буфли, партиции, фиоки, држачи за монтирање, автобуски шипки и електрични компоненти за да се соберат целосен прекинувач. Овој LV прекинувач ги има следниве карактеристики:

▶ 1. Рамката е изработена од профилиран челик, позициониран со тродимензионална аголна плоча и се забранува без структура на заварување, со што се избегнува деформација на заварувањето и стресот и подобрувањето на точноста на инсталацијата.

▶ 2. Дупките за монтирање на рамки и делови се менуваат според модулот Е = 20мм.

▶ 3. Внатрешните структурни делови се галванизираат. По марината и фосфацијата, надворешноста е испрскана со електростатски епоксиден прав. 4. Во влезниот центар за напојување (компјутер) (Врвот), горниот дел е хоризонталниот автобус, а долниот дел од хоризонталната област на автобусот е просторијата за прекинувачи на колото. Прекинувачите на колото можат да бидат опремени со домашни DW15C, ME и други серии, а исто така можат да бидат опремени со разни прекинувачи на кола, произведени од странски електрични компании според потребите на корисниците, како што се прекинувачите на сериите F, произведени од ABB Company и интелигентни прекинувачи на колото. Во принцип, единицата за компјутер има главно коло (вклучително и спојка за автобуси) со превртени редови. Кога номиналната струја е 630A-1600A, таа зафаќа прекинувач со вкупна големина од 800 × 1000 × 2200 (ширина x длабочина x висина). Главното коло без промет зафаќа прекинувач со надворешна димензија од 800 × 800 × 2000 (ширина, длабочина и висина). Кога номиналната струја е помеѓу 1600A-3150A, таа зафаќа прекинувач со вкупна големина од 1000 × 1000 × 2200 (висина на ширина x висина). Не постои главна менувач што е превртена. Кога номиналната струја е 1600A-3150A, таа зафаќа прекинувач со надворешна димензија од 1000 × 1000 × 220 (ширина × длабочина × висина). Главното коло без промет зафаќа прекинувач со надворешна димензија од 1000 × 800 × 2200 (ширина x длабочина x висина).

▶ 4. Структурата на прекинувачот за напојување на центрот за напојување (компјутер) е слична на онаа на влезниот прекинувач. Кога струјата за хранење е 630A-1600A, прекинувачот од 1000 × 1000 × 2200 (ширина × висина) може да биде опремена со две јамки, кои се распоредени нагоре и надолу.

▶ 5. Control Control Control Center (MCC) Switchgear има два вида: wallид-монтиран прекинувач и не-wallидови монтиран прекинувач, чиј горниот дел е хоризонтална област на автобус, а функционалната единица на фиоката е под хоризонталната област на автобуси, чија ширина е 600мм, а висината на функционалната единица на фиоката е 1840 мм. Кога телото на прекинувачот е поставено на wallидот, левиот дел од прекинувачот е функционална единица, а десниот дел има површина за излез на кабел со широка кабел од 200 мм. Целокупните димензии на прекинувачот се 800/500/2200 (ширина/длабочина/висина). Кога прекинувачот е инсталиран подалеку од wallидот, ширината на прекинувачот е 600мм, а областа на излезот на кабелот е на задниот дел од прекинувачот. Целокупните димензии на прекинувачот се 600 × 800 (1000) × 2200 (ширина x длабочина x висина). Постојат два вида на длабочини на прекинувачи: 800 и 1000. Предлагаме корисниците да изберат прекинувач со длабочина од 1000 за да бидат во согласност со длабочината на менувачот на компјутерот. Кога фиоката е извлечена од прекинувачот, живиот дел во прекинувачот не е изложен, што е безбедно и сигурен.

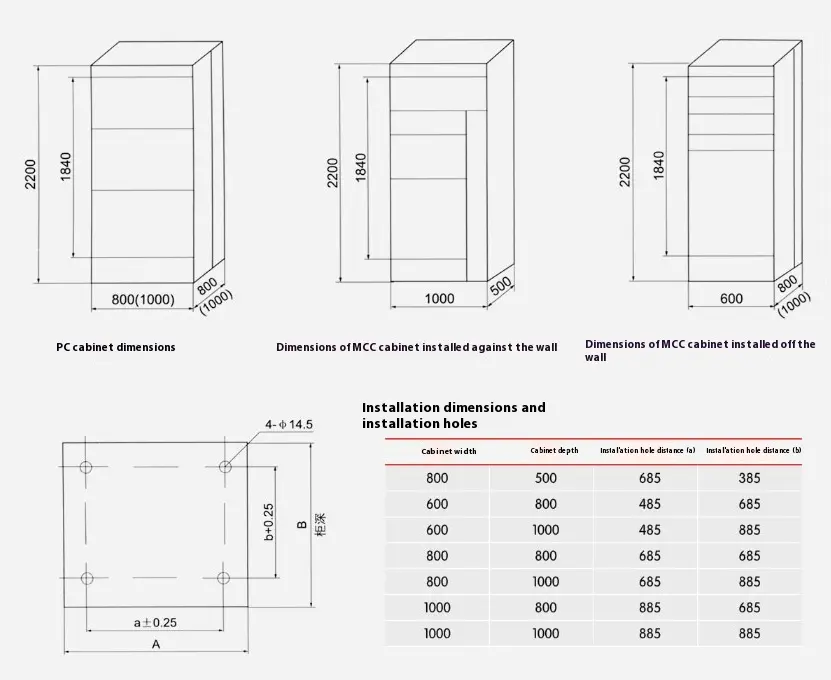

● LV Switchgeer целокупни димензии, димензии на инсталацијата

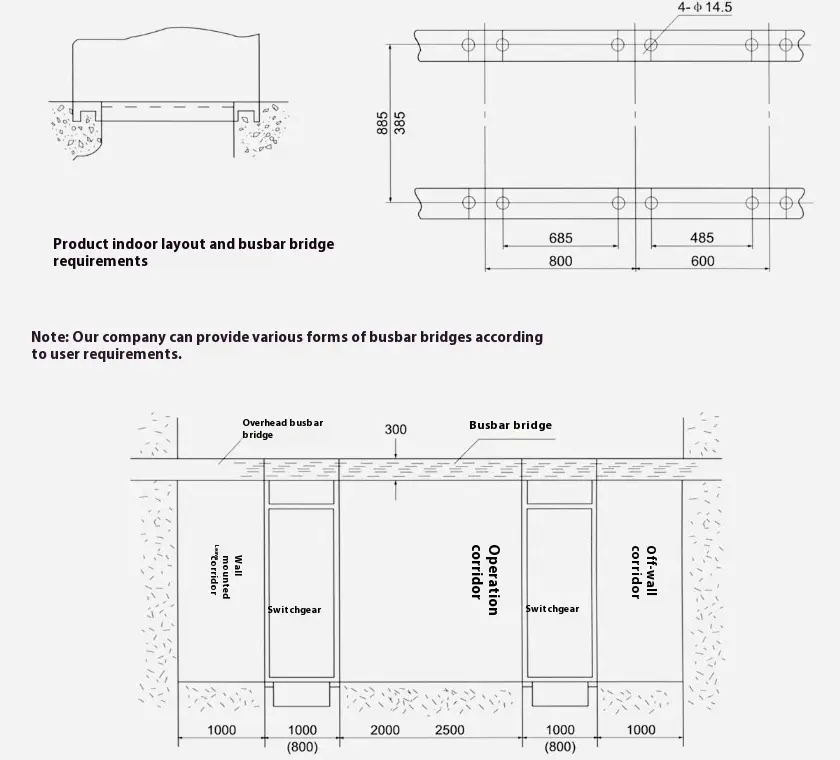

● Шематски дијаграм на фондација за инсталација на прекинувач за извлекување на низок напон

● Внимание

▶ При инсталирање на овој производ, хоризонталната линија помеѓу прекинувачите за извлекување на низок напон треба да биде цврсто и сигурно поврзани.

▶ Вратата на овој производ има функција за блокирање со главниот прекинувач, односно вратата може да се отвори само под услов на прекин на електричната енергија. Другата страна на овој производ е плоча за запечатување на завртки, која нема функција за блокирање со главниот прекинувач. Затоа, ве молиме, исклучете го напојувањето при расклопување на страничната плоча на овој производ за одржување.

▶ Непрофесионалците не треба да го отворат прекинувачот за одржување.
