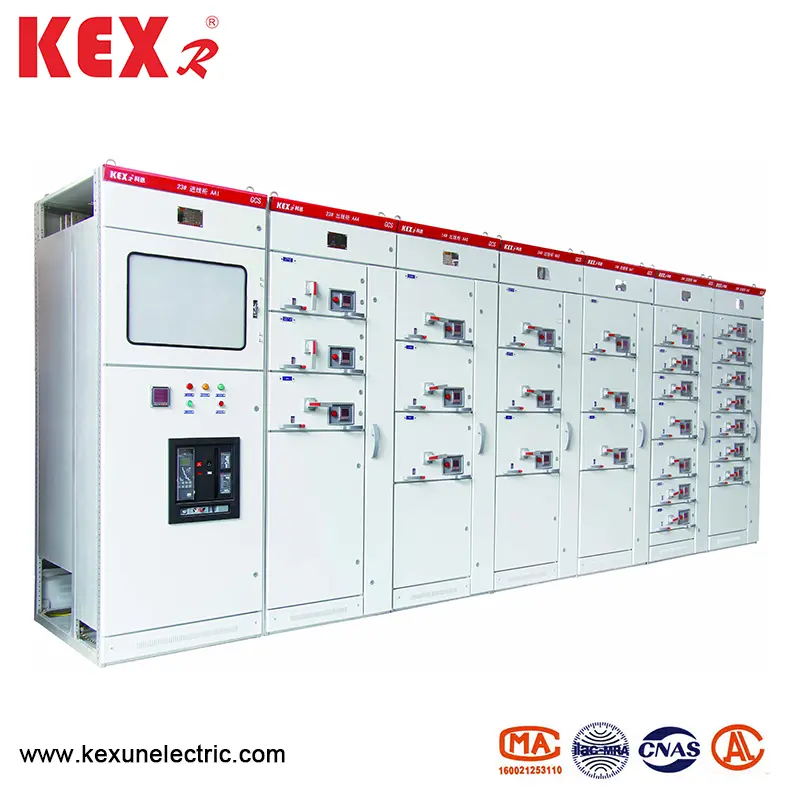

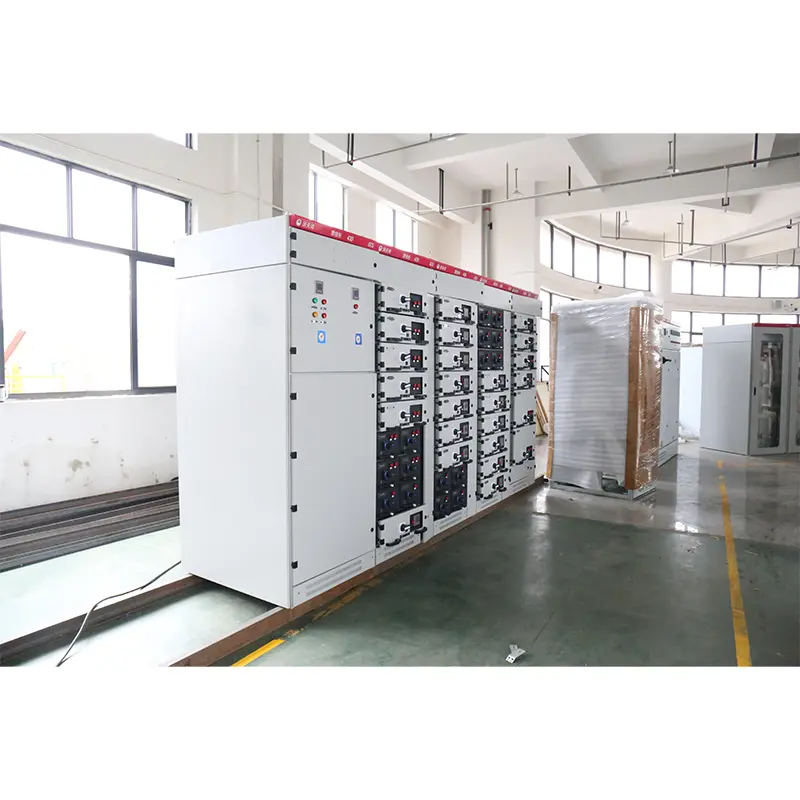

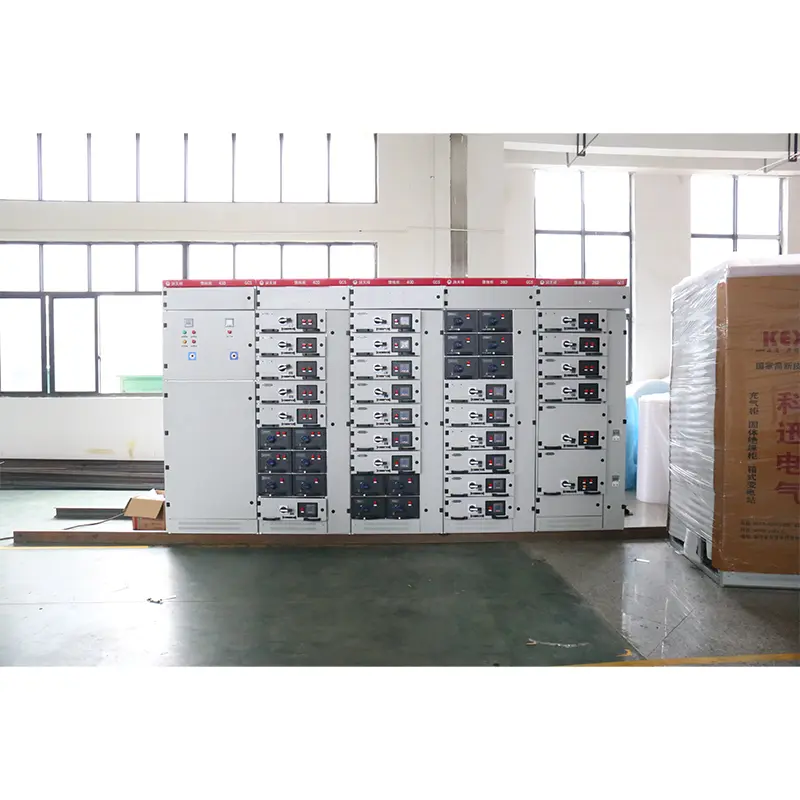

Кабинет за прекинувач за екстракција со низок напон

● Индекс на перформанси

Дизајнот на кабинетот за екстракција со низок напон на типот GCS ги исполнува следниве стандарди:

▶ IEC439-1 Switchgear и ControlGear со низок напон

▶ GB7251 Switchgear со низок напон

▶ ZBK36001 Склоп за влечење со низок напон

● Основни параметри

● Главна структура

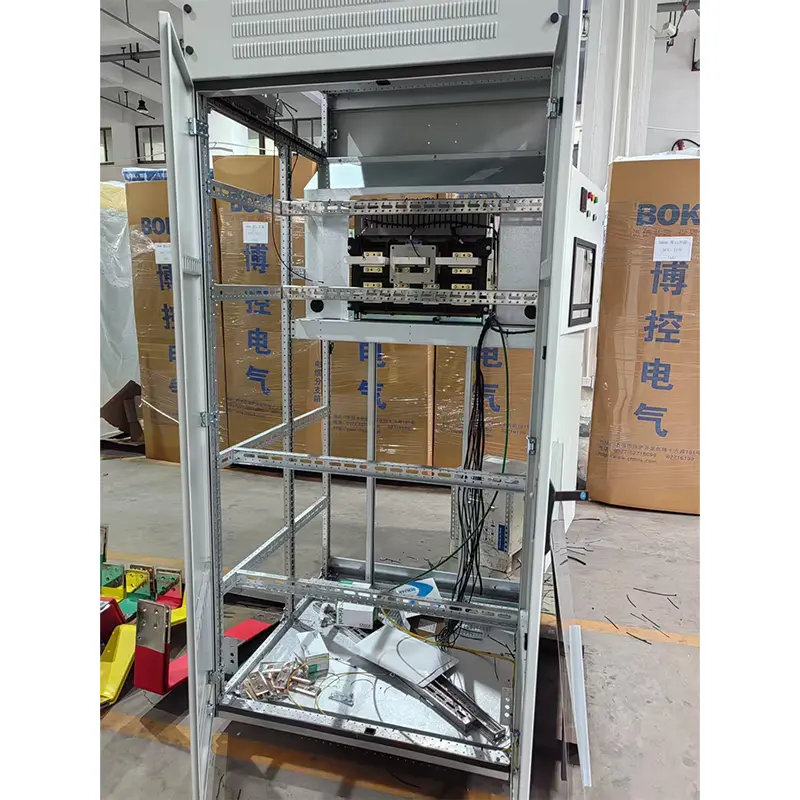

▶ Главната рамка на кабинетот за екстракција на низок напон од типот GCS усвои челик со отворен дел од типот 8mf, а двете страни на делот челик имаат дупки за инсталација со модул од 20мм и 100мм и ①9,2мм, соодветно, така што внатрешната инсталација е флексибилна и удобна.

▶ Главната рамка е дизајнирана во две форми на склопување, имено, целосно склопена структура и делумно заварена структура (странична рамка и вкрстен зрак) за корисниците да изберат.

▶ Секоја функционална просторија на уредот е изолирана едни од други, а неговите прегради се поделени во функционална единица, автобуска просторија и кабелска просторија. Функциите на секоја комора се релативно независни.

▶ Хоризонталниот главен автобус е распореден хоризонтално зад кабинетот, што е основна мерка за да се направи главното коло на уредот да има голема јачина на краток спој.

▶ Дизајнот на кабелскиот оддел го прави многу погодно за каблите да одат нагоре и надолу.

▶ Големина на серија на општ кабинет на уредот (видете ја табелата подолу):

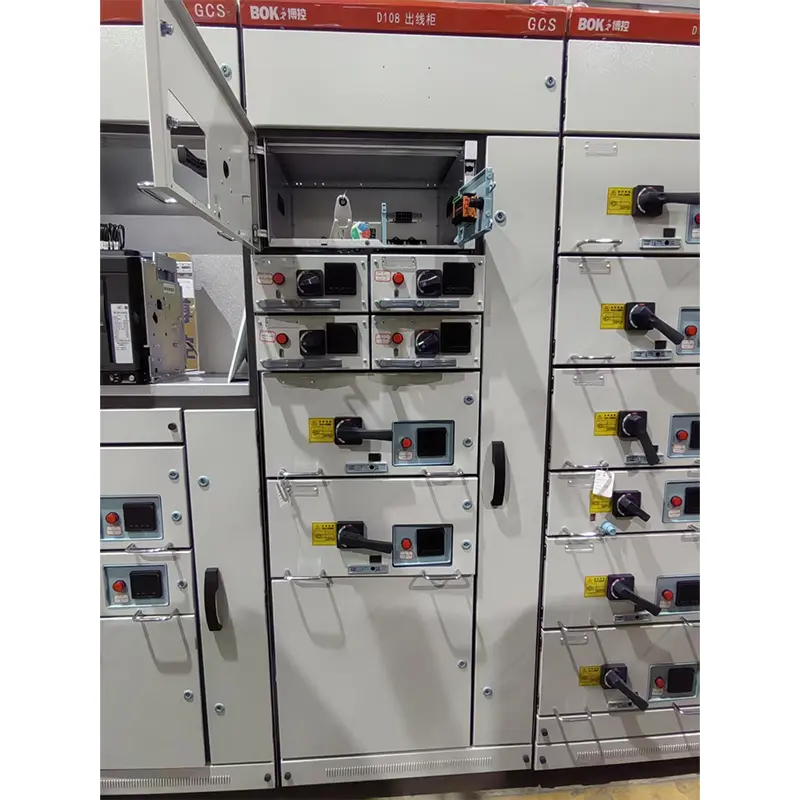

● Единица за функција

1. Висината на фиоката е 160мм. Поделена е на 1/2 единица, 1 единица, 3/2 единица, 2 единици, 3 единици и пет серии со големина. Номиналната струја на единечното коло е 400A или помалку.

2. Фиоката се менува само во висината димензија, а нејзината ширина и димензија на длабочина остануваат непроменети. Фиоките со исти функционални единици имаат добра заменливост.

3. Секој кабинет на МКЦ може да биде опремен со најмногу 11 фиоки за една единица или 22 фиоки за единици. При што повеќе од една единица фиока усвојува мултифункционална задна плоча.

4. Според струјата, влезните и излезните линии на фиоката усвојуваат различен број приклучоци со иста структура на чипови.

5. 1/2 единечна фиока и кабелска просторија се поврзани со адаптерот ZJ-2 со структура на задната плоча.

6. Врската помеѓу фиоката за единицата и кабелската просторија го усвојува адаптерот ZJ-1 со со иста големина лента или структура на цевката според тековната оценка.

7. Единицата за фиоки е опремена со механички уред за блокирање.

● Главни електрични компоненти

Принципот на селекција на главните електрични компоненти се заснова на увезената технологија, која може да се произведе во серија во Кина и да ги исполни барањата за високи перформанси на уредот

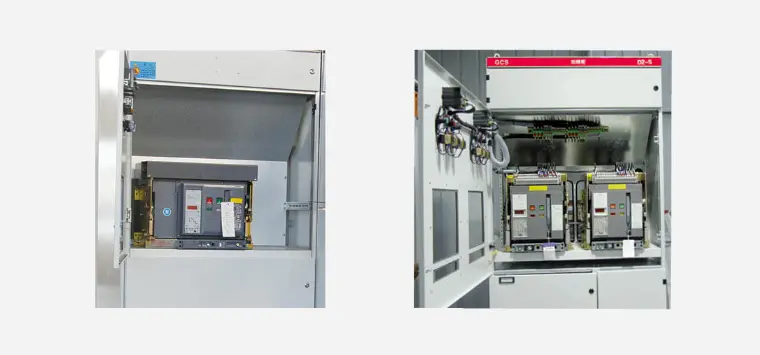

▶ Прекинувачот на напојување и единицата за фидер главно избира AH серија. Може да се изберат и други серии М, произведени од компанијата Шнајдер и Ф серија произведени од АББ Компани со понапредни перформанси. AH Circuit Breaker има карактеристики на добри перформанси, компактна структура, мала тежина и силна серија. Цената е релативно ниска, одржувањето и употребата се погодни, а сите индекси на перформанси можат да ги исполнат барањата на овој уред.

▶ Единица за фиоки (единица за контрола на моторот, делумна единица за напојување) Прекинувачи на кола главно избираат прекинувачи на пластични кола CM1 и TG.TM30 серии, а некои избираат NZM-произведена од компанијата Moeller. 100А серија. Овие прекинувачи имаат карактеристики на добри перформанси, компактна структура, кратко лак или без лакови и високи технички и економски индикатори, кои можат да ги исполнат барањата на овој уред.

▶ Изолациониот прекинувач за прекинувач и прекинувачот за изолација на осигурувачот треба да бидат Q серии. Оваа серија има голема сигурност и силна способност за кршење и може да реализира механичко мешање.

▶ Главниот осигурувач е НТ серија. 5. Контакторите на наизменична струја треба од серија Б и ЛЦИ-Д ..

● Карактеристики на кабинетот за прекинувач за екстракција со низок напон од типот GCS

1. Подобрете го топлинскиот капацитет на адаптерот и значително го намалите дополнителниот пораст на температурата предизвикан од порастот на температурата на адаптерот на конекторот, главата на кабелот и растојанието.

2. Поделбата помеѓу функционалните единици и преградите е јасна и сигурна, а неуспехот на една единица нема да влијае на работата на другите единици, така што неуспехот е ограничен на минималниот опсег.

3. Хоризонталното уредување на автобусите го прави уредот да има добра динамична и термичка стабилност и може да го издржи влијанието на струјата со краток спој на 80/176Ka.

4. Бројот на кола во единечен кабинет 4.MCC е дури 22, целосно со оглед на потребите на автоматските електрични врати (машини) во производство на електрична енергија, петрохемиски системи и други индустрии со голем капацитет на единечна единица.

5. Врската помеѓу уредот и надворешниот кабел е завршена во кабелскиот оддел, а кабелот може да се искачи нагоре и надолу. Тековниот трансформатор е инсталиран во кабелскиот оддел, што го прави инсталацијата и одржувањето удобно.

6. Во истиот систем за дистрибуција на енергија, струјата со краток спој може да биде ограничена со појавување на реакторите за ограничување на струјата, напонот на автобусот може да се стабилизира по одредена вредност, а барањата за јачина на компоненти со краток спој на компонентите можат делумно да се намалат.

7.

● Помошно коло

Дизајнот на дијаграмот на помошни кола е во согласност со техничките регулативи за помошен дизајн на енергија на термоцентрали и други релевантни технички регулативи за дизајн. Тој е погоден за електроенергетскиот систем со низок напон на електрани и трафостаници и системот за дистрибуција на енергија со низок напон во фабрики, рудници и згради со висок пораст. Шемата за помошни кола на фабрики и рудници е дизајнирана според шемата за главна кола, која е поделена на функционални единици на влезната линија за напојување, линија за фидер (компјутер) и линија на фидер за мотори (MCC) ..

Pack Пакет на производи

Производителот ги обезбедува следниве документи и додатоци при снабдување:

▶ Список на уреди

▶ Сертификат за производи

▶ Упатства за употреба

▶ Извештај за фабрички тест

▶ Релевантни електрични цртежи

▶ Копчиња за врата на кабинетот, рачки за работа и резервни делови наведени во договорот.

▶ Инструкции за инсталација на главните компоненти

● Упатства за нарачка

Договорот за нарачки од типот GCS тип на прекинувач за екстракција со низок напон ги содржи следниве содржини:

▶ Целосниот модел на производот го вклучува бројот на главната шема на кола и бројот на шемата за помошни кола.

▶ Дијаграм на комбинација на комбинирани секвенци на системот за главно коло

▶ Електричен шематски дијаграм на помошно коло

▶ Список на компоненти во кабинетот

▶ Поставување параметри како што се напон, струја и време во колото.

▶ Други специјални табели кои не се во согласност со нормалната употреба на производот.
