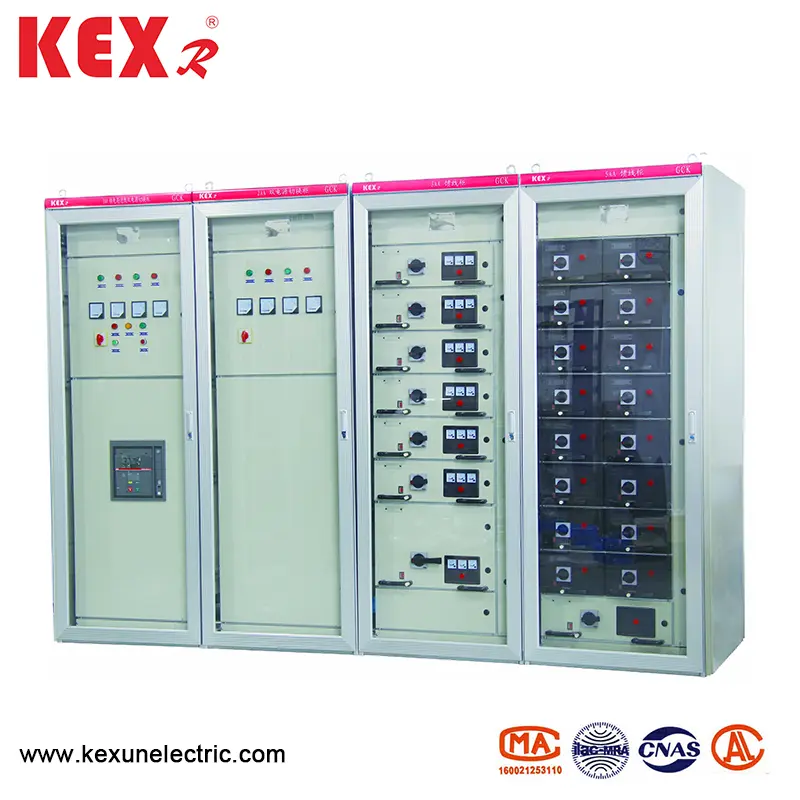

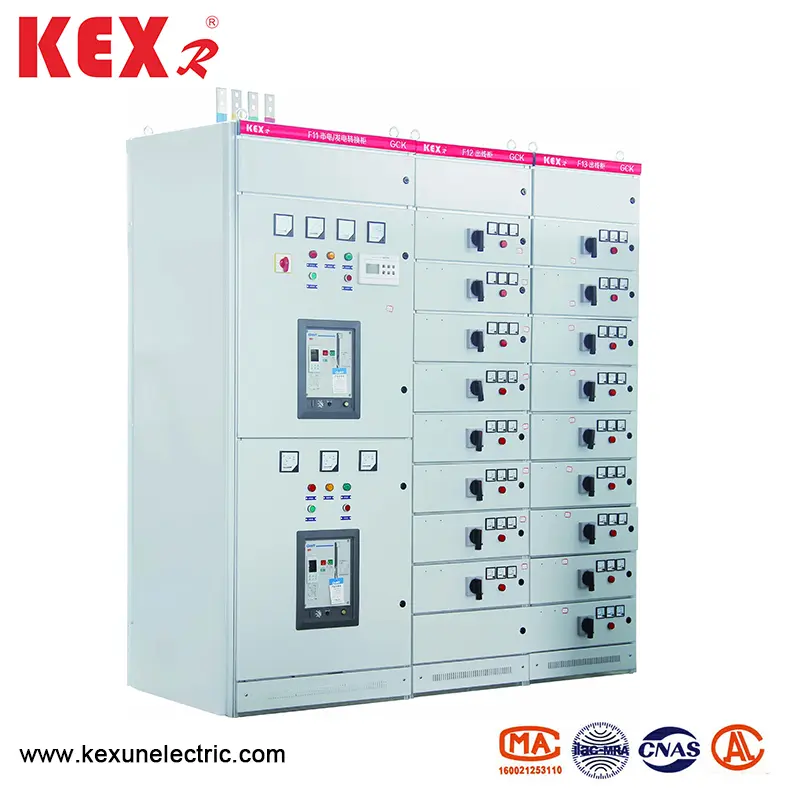

LV Switchgear

● Редовно користење услови

◆ Надморска височина на GCK LV Switchgear помалку од 2000м

◆ Температурата на амбиенталниот воздух не е повисока од +40 ℃, а просечната температура во рок од 24 часа не е повисока од +35 ℃, а температурата на амбиенталниот воздух не е пониска од 50 ℃

◆ Атмосферски услови: Воздухот е чист, а релативната влажност не е повеќе од 50% кога температурата е +40 ℃, а поголема релативна влажност е дозволена кога температурата е ниска, на пример, 90% кога температурата е +20 ℃

◆ The GCK LV Switchgear се инсталира на места ослободени од пожар, суво експлозија, сериозно загадување, хемиска корозија и насилни вибрации

◆ Наклоноста со вертикалната рамнина не смее да надмине 5; Овој производ е погоден за транспорт и складирање на следниве температури: -25 ℃ ~+55 ℃, и нема да надмине+70 ℃ за кратко време (не повеќе од 24 ч); Ако горенаведените услови за употреба не можат да се исполнат, корисникот ќе го подигне со производителот кога нарачува и ќе го реши преку консултација.

● Главни технички параметри на GCK LV Switchgear

● Архитектонска карактеристика

Единицата за функција на фиоката и вратата се механички испреплетени со оперативниот механизам на главниот прекинувач. Кога главниот прекинувач е во положбата на затворање, вратата не може да се отвори, а оперативниот механизам може да се заклучи во положбата за затворање или отворање со дополнителен катанец. Преградите на функционалните единици се одделени со метални плочи, а фиоките имаат добра заменливост и имаат работна позиција, позиција на тестот и положба на раздвојување. Кога фиоката ќе се наметне на одредена позиција, фиоката автоматски ќе се позиционира. Во тоа време, фиоката од левата страна на фиоката може да се повлече за да се ослободи позиционирањето и да се влезе во следната позиција. Кога фиоката е извлечена од кабинетот, таа исто така има функција да спречи паѓање.

▶ Кабинетот со фиксни шеми како што е компензација на капацитет и мерење има ист изглед и истата хоризонтална положба на автобусот како кабинетот на фиоките. Со што се осигура дека кабинетот од типот на фиоката и фиксниот кабинет можат да се користат рамо до рамо.

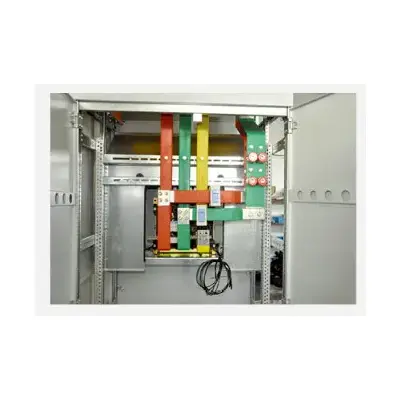

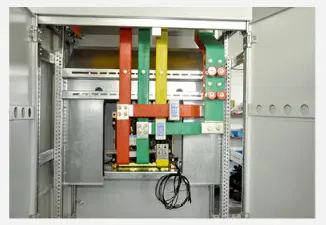

System Систем на автобус: Автобусот на кабинетот усвојува трифазен систем со пет жици, единечна автобус се користи кога номиналната струја на хоризонтална автобус е под 1250а, а двојната автобус се користи кога номиналната струја на хоризонтална автобус е над 1250а. Хоризонталната автобус помеѓу орманите е преклопена со поврзување на блокови, а вертикалната автобус е затворена со пластична обвивка за поликарбонат инженеринг. Внатрешната буфла се користи за ограничување на дифузијата на лакот. Неутралниот автобус е поставен на предниот дел на горниот дел на кабинетот, а заштитната автобус (ЈП) е поставена на дното на кабинетот и е поврзана со метежот на кабинетот.

▶ Под услов да не се намали нивото на заштита на школка, на дното и горниот дел на кабинетот на прекинувачот се обезбедени со природни прозорци за вентилација.

▶ Оценката за заштита на обвивката за кабинет е IP40.

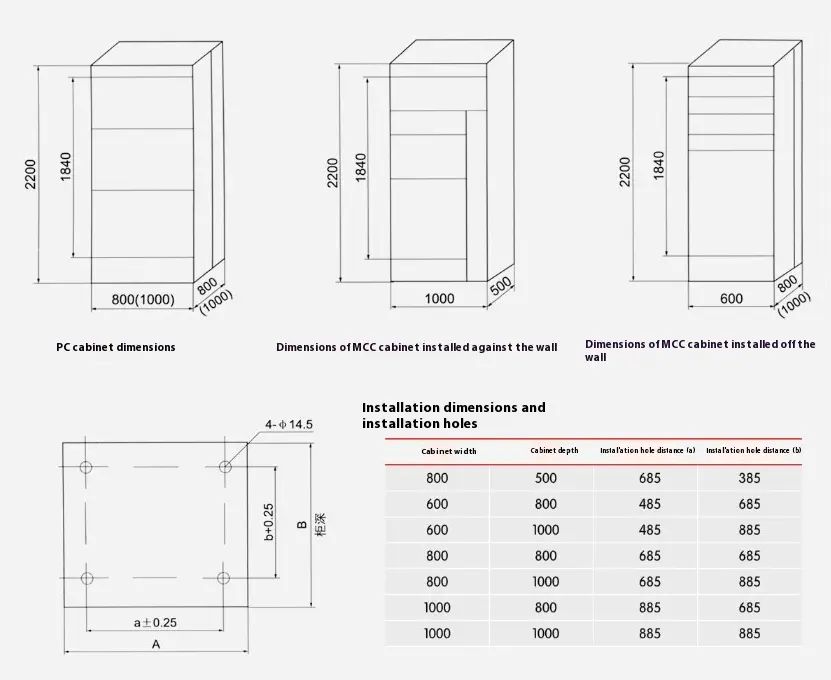

● LV Switchgeer целокупни димензии, димензии на инсталацијата

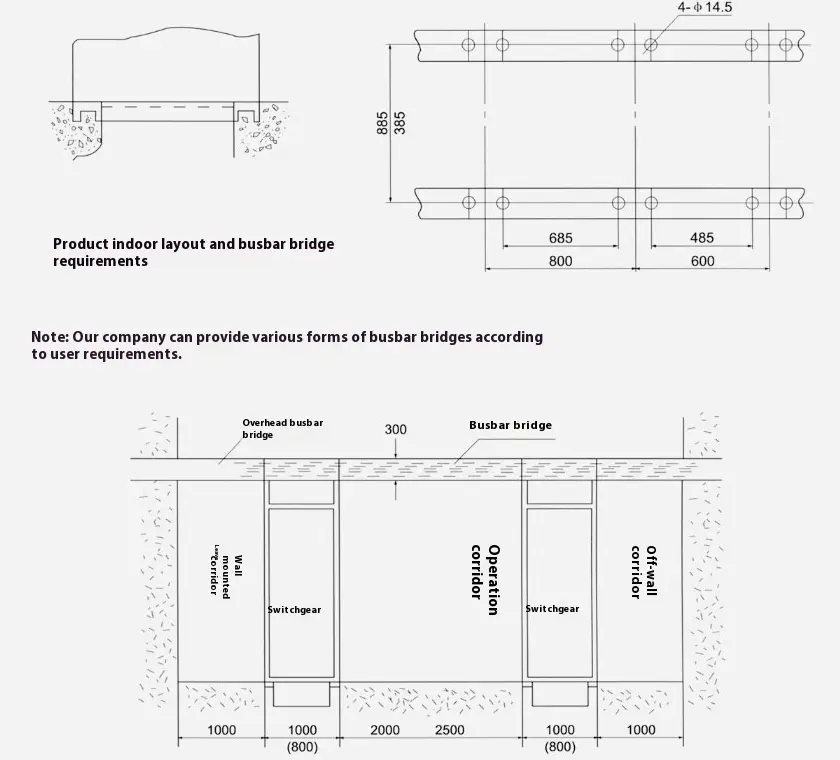

● Шематски дијаграм на Фондацијата за инсталација на LV Switch Gear Type GCK
